谷物深层干燥加工成套设备结构设计

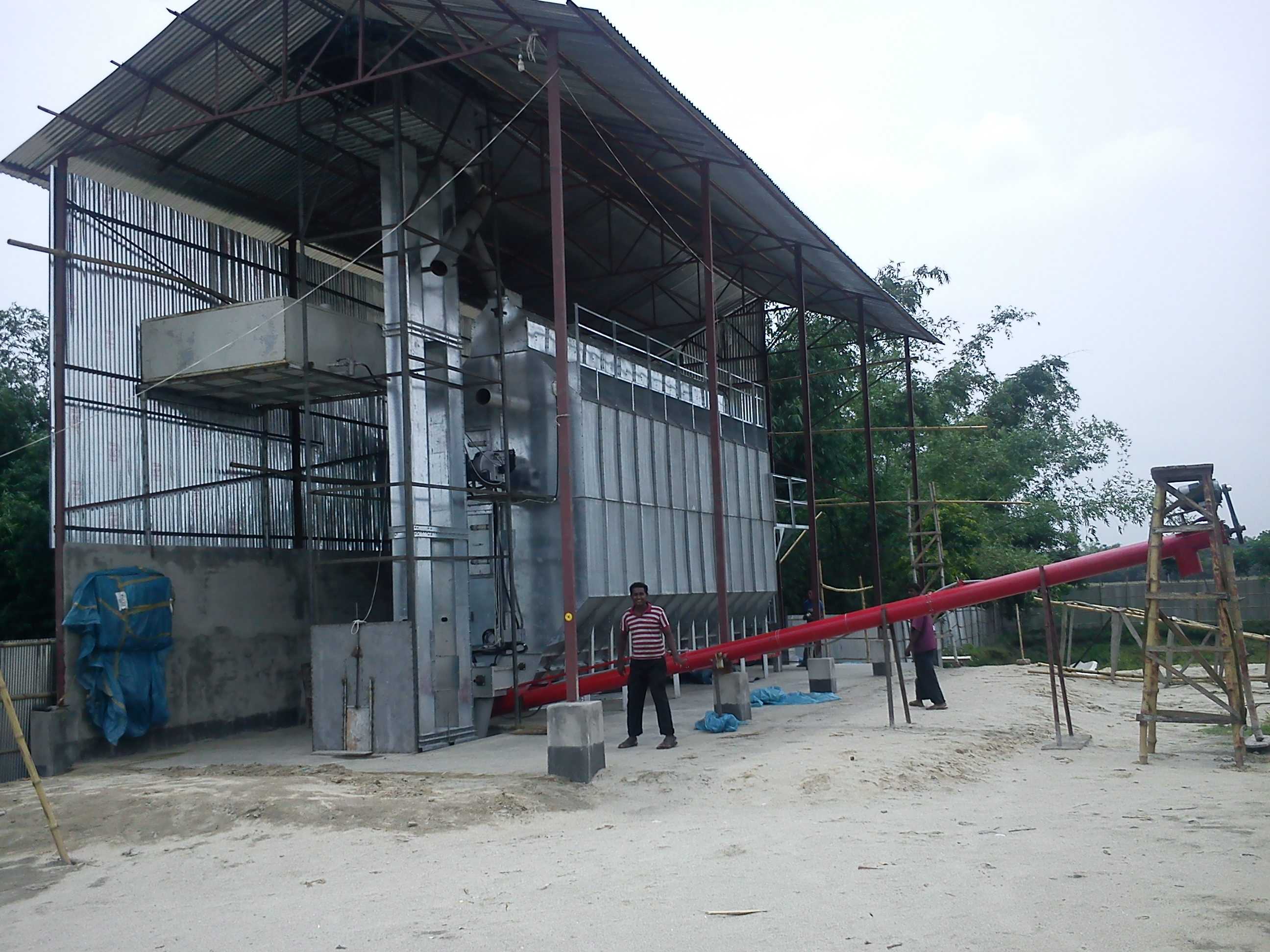

　　这套干燥设备主要面向规模化粮食种植主体、中小型粮油加工场站的产后谷物处理需求，适配玉米、水稻、小麦、油菜籽等多种颗粒状农产品的降水作业，解决收获期高水分谷物无法及时存储、易霉变发芽的行业痛点，在南方多雨抢收季、北方高水分玉米收储场景下都能稳定适配作业需求。整套设备采用露天模块化搭建形式，无需封闭厂房即可完成安装投用，主体干燥塔段采用镀锌波纹板拼接成型，单段塔节高度控制在2.2米左右，可根据场站处理量需求灵活增减塔节数量，单批次处理量覆盖5吨到30吨区间，适配不同规模的生产需求。设备整体采用钢结构框架承载，主立柱选用10号热轧槽钢，斜向支撑采用等边角钢铆接固定，整体安装边界要求场地平整压实，承载能力不低于每平方米5吨，

　　设备主体周边预留不小于1.5米的检修通道，进料端配套的螺旋输送装置倾斜角度控制在28度到32度之间，避免谷物输送过程中出现滑落、堵塞问题，输送段长度可根据料坑与塔体的实际间距做定制化调整。从功能逻辑上看，设备采用对流式深层干燥原理，热风从塔体下部的均风段送入，穿透堆叠厚度达1.2米到1.8米的谷物料层，与谷物充分接触带走水分，湿热空气从塔体顶部的排湿段排出，整个干燥过程中料层存在稳定的温度、湿度梯度，靠近进风侧的谷物首先完成降水，随着干燥进程推进，降水锋面逐步向排湿侧移动，这种干燥模式相比薄层干燥热效率提升30%以上，同时能避免谷物表层过度受热导致的爆腰、品质下降问题。设计过程中重点考虑了料流均匀性问题，

　　塔体内部设置多组交错布置的导流角板，避免谷物在塔内出现局部架桥、下料不均的问题，角板采用1.5毫米厚冷轧钢板冲压成型，倾斜角度设置为42度，大于常见谷物的自然休止角，保证谷物依靠重力即可均匀下移，无需额外设置振动卸料装置也能稳定出料。设备配套的上料装置采用管式螺旋输送结构，螺旋叶片采用锰钢冲压焊接成型，叶片与管壁间隙控制在5毫米到8毫米之间，既避免间隙过大导致的输送效率下降，也防止间隙过小卡入谷物杂质造成叶片卡滞，输送管上端设置防堵出料口，配套重力式闭风挡板，避免热风从输送段泄漏造成热损。设备的热风发生段可根据场站能源条件适配燃煤热风炉、生物质热风炉、天然气燃烧器等多种热源，热风进风温度可根据干燥谷物品类灵活调整，

　　干燥玉米时进风温度控制在120摄氏度到140摄氏度，干燥水稻时控制在90摄氏度到110摄氏度，避免高温影响谷物发芽率与食用品质。塔体下部设置排料段，采用往复式排料结构，排料速度可通过曲柄连杆机构的偏心距调整，匹配不同谷物、不同初始水分下的干燥时长需求，排料段下方直接配套出料输送装置，可直接将干燥完成的谷物输送至仓储或后续加工环节。整套设备的检修平台设置在塔体中上部，平台采用花纹钢板铺设，周边设置1.2米高的安全防护栏杆，爬梯采用圆钢焊接成型，踏步间距控制在300毫米，方便运维人员定期检查塔内料流状态、清理均风孔堵塞的杂物。顶部雨棚采用彩钢瓦坡面结构，坡度设置为15度，可快速排走雨水，避免雨水进入塔内造成谷物回潮，雨棚挑檐超出塔体外沿1米，既能遮挡雨水，也能为下部检修作业区域提供遮阳挡雨的操作空间。在三维建模过程中，所有钢结构连接节点都按照现场铆接、螺栓连接的实际工艺做了细节还原，未采用简化的焊接一体建模，方便后续出工程图时直接统计螺栓、型材的用量，塔板的拼接缝、密封胶条的安装槽位都做了等比例复刻，可直接用于指导现场安装施工，螺旋输送段的叶片采用螺旋扫描特征建模，导程与实际加工参数完全一致，避免建模误差导致的加工件装配干涉问题。
