谷物烘干处理专用工业干燥设备结构

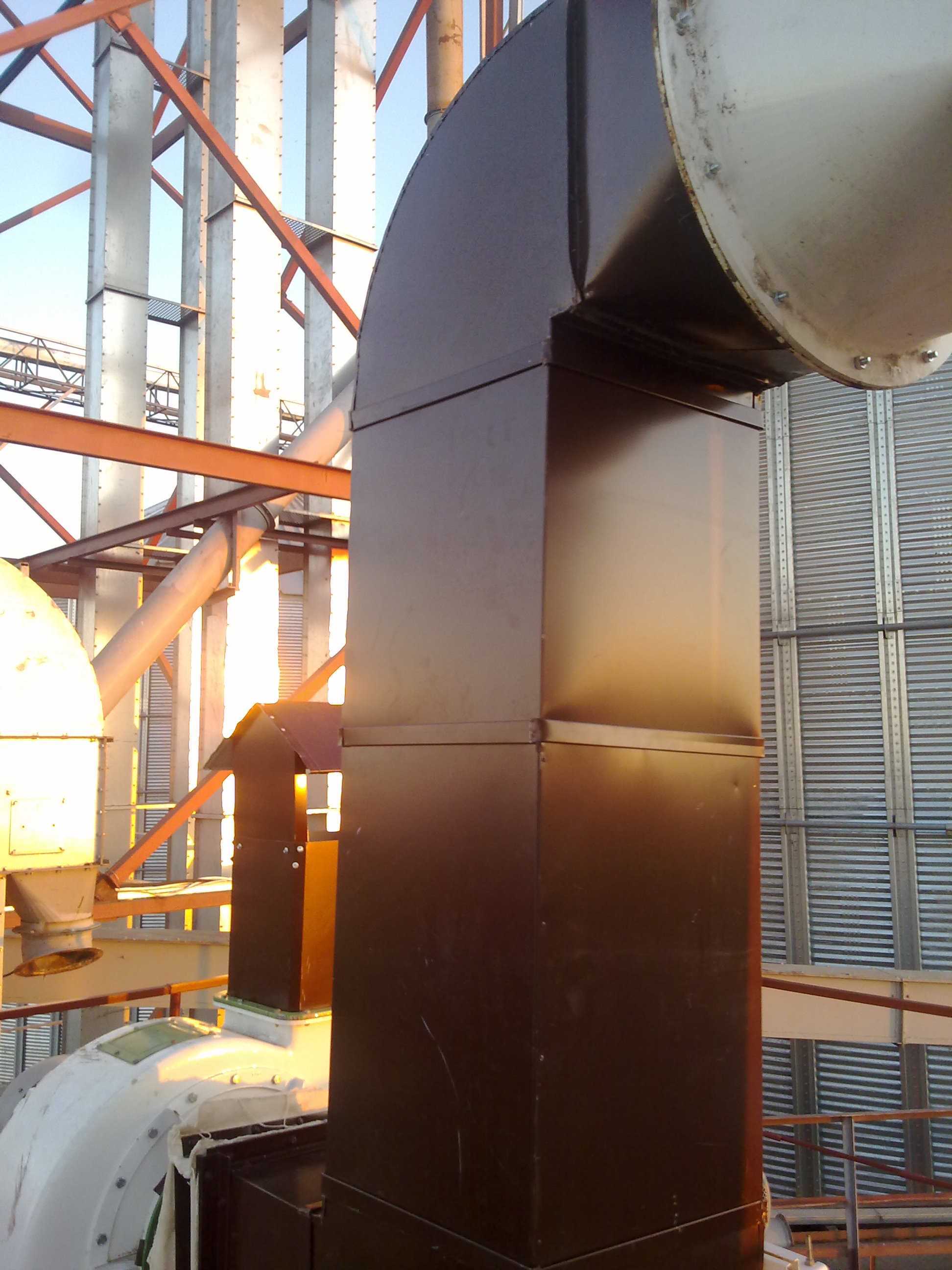

　　这套干燥设备的结构设计核心围绕粮食产后处理环节的连续作业需求展开，主体风道采用分段式折弯焊接结构，所有转角处做圆弧过渡处理，避免热风输送过程中产生涡流死角，降低风阻损耗的同时，也能减少粮粒碎屑在风道内壁的堆积，降低长期作业后的积尘起火风险。设备的进风段对接热风炉输出端，接口处采用法兰连接结构，预留20mm的密封垫安装槽，可适配不同功率的燃煤、生物质或者燃气热风源，现场安装时可根据厂区的能源供给条件灵活对接，不需要额外改动主体风道结构。

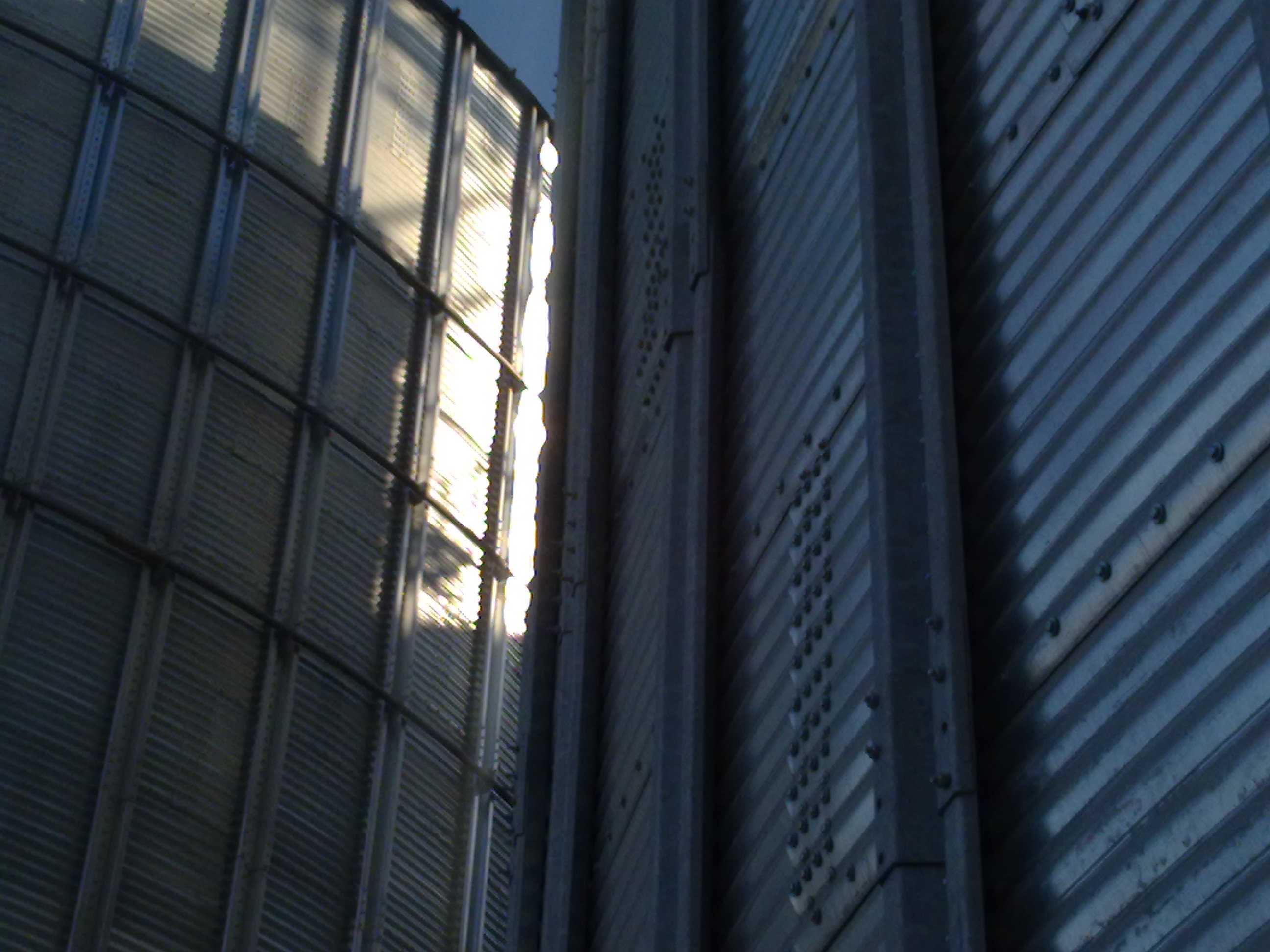

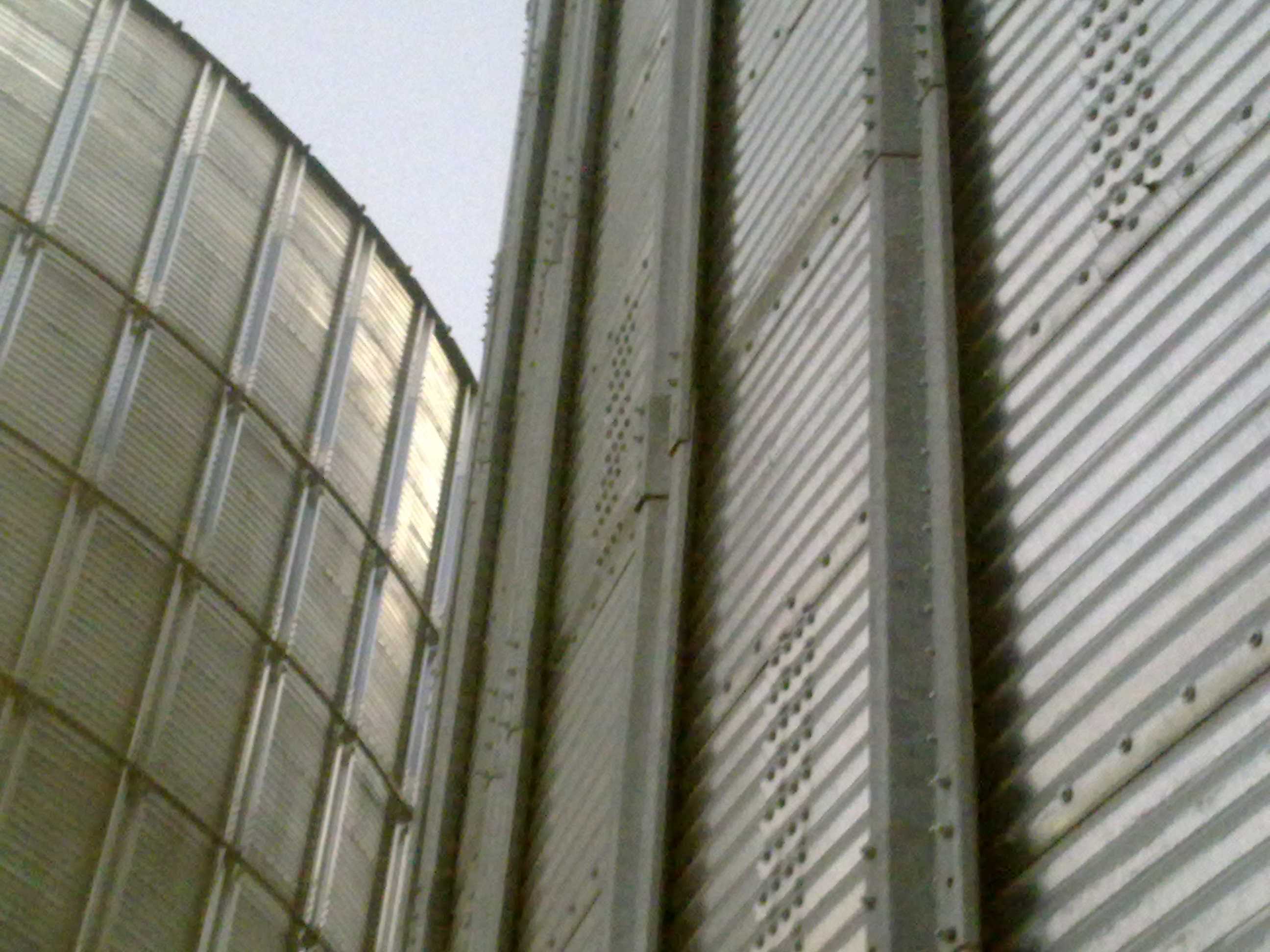

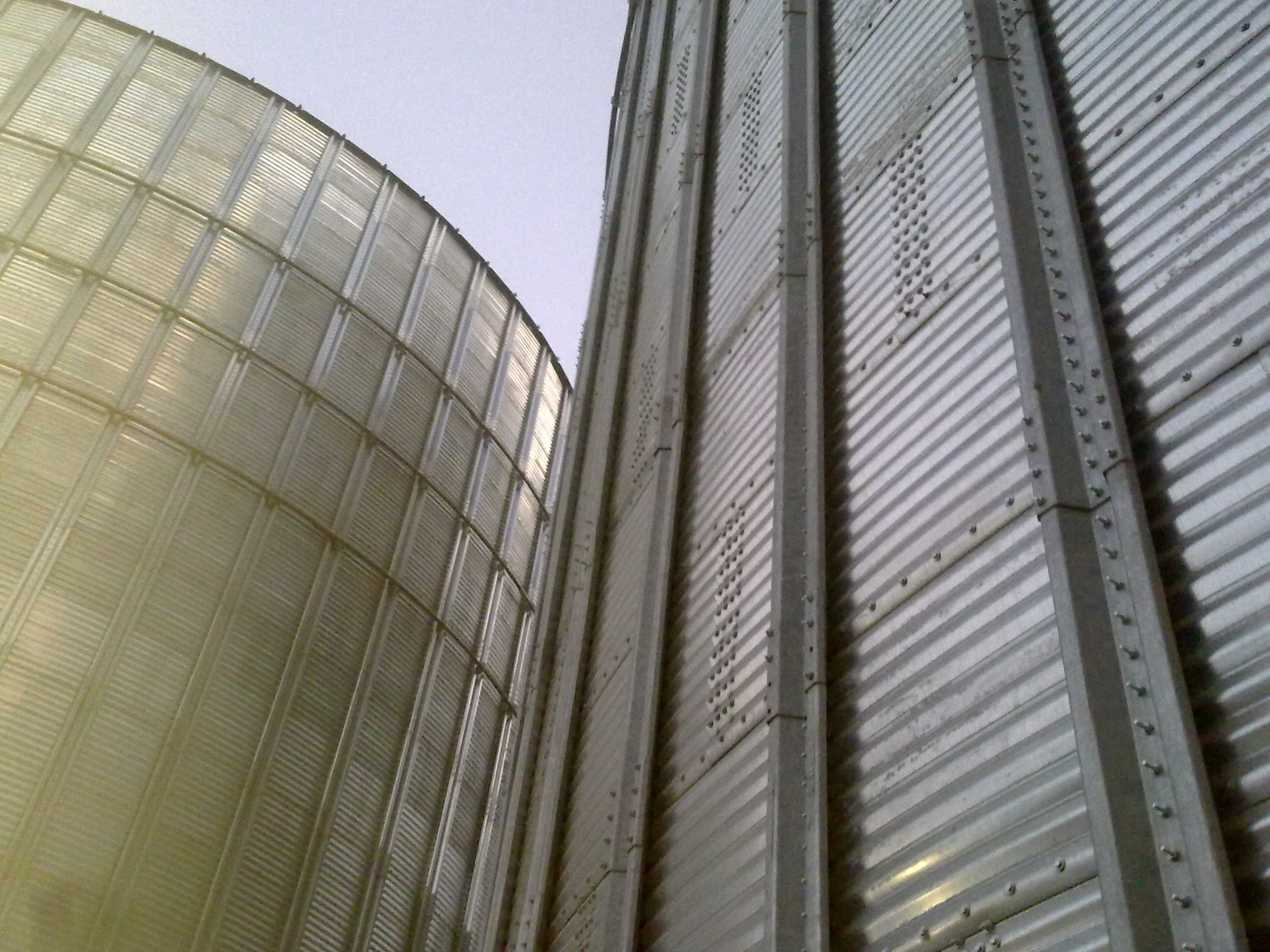

　　从现场安装边界来看，主体立式风道段的安装基础需要做150mm厚的混凝土地坪，预埋地脚螺栓的位置偏差控制在±3mm以内，保证风道垂直度偏差不超过千分之一，避免长期受热风交变应力影响出现焊缝开裂。侧面的弯头风道转向角度为112度，这个角度是经过多次流场仿真优化确定的，既可以保证热风转向时的流速均匀性，也能控制整体设备的横向占地尺寸，适配现有粮食烘干塔的侧边安装空间，不需要额外拆除厂区原有储粮设施的围护结构。

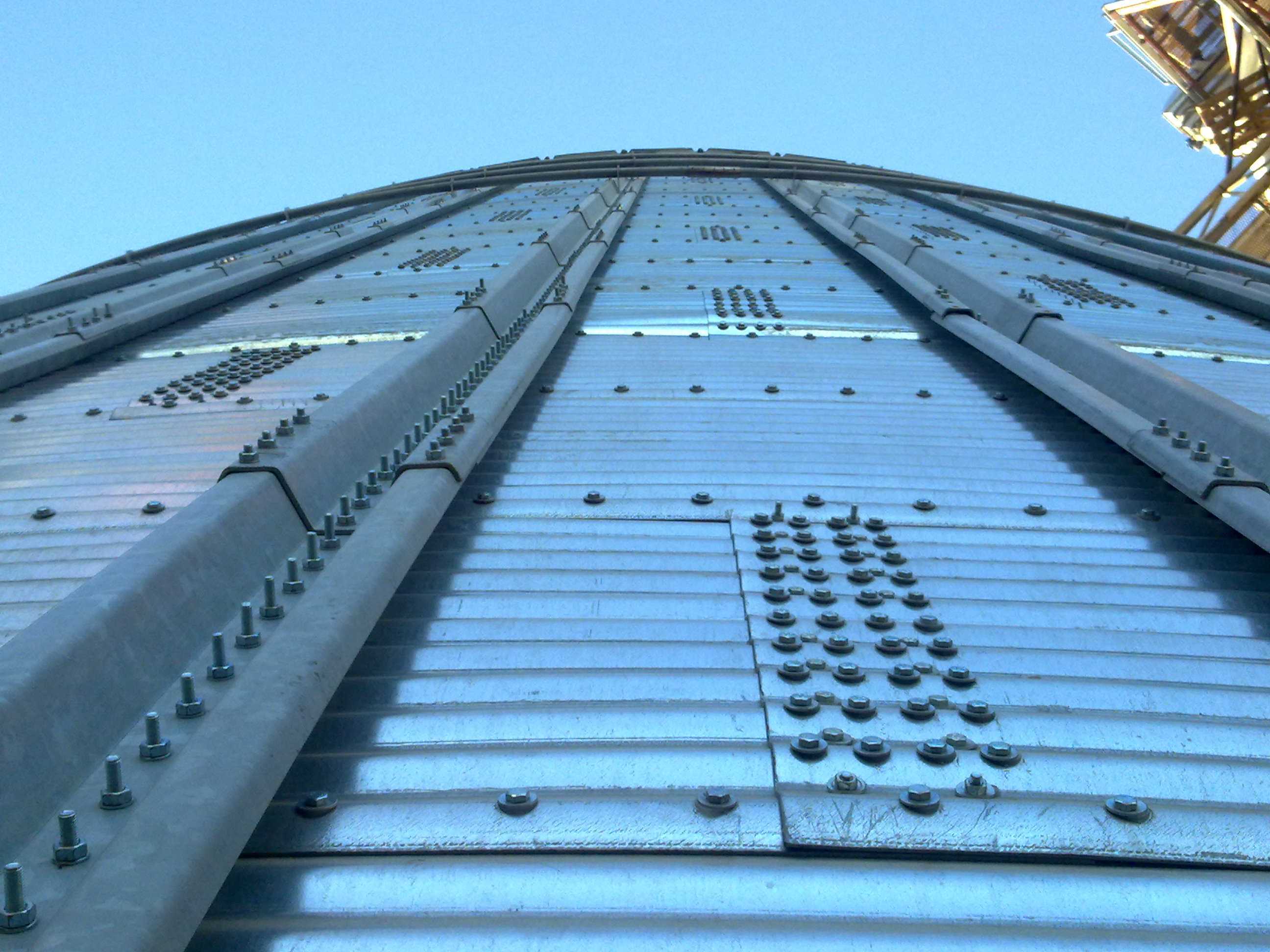

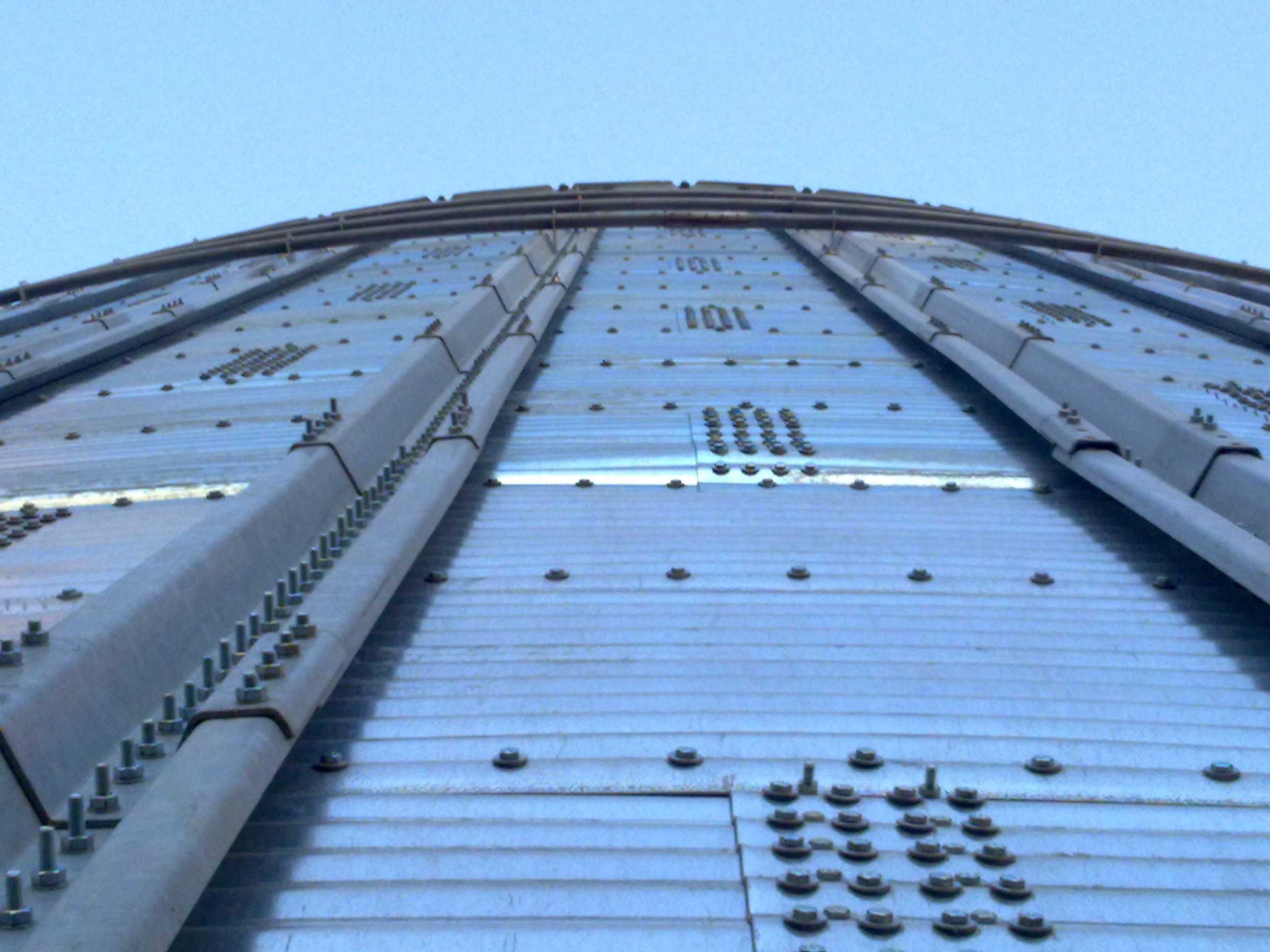

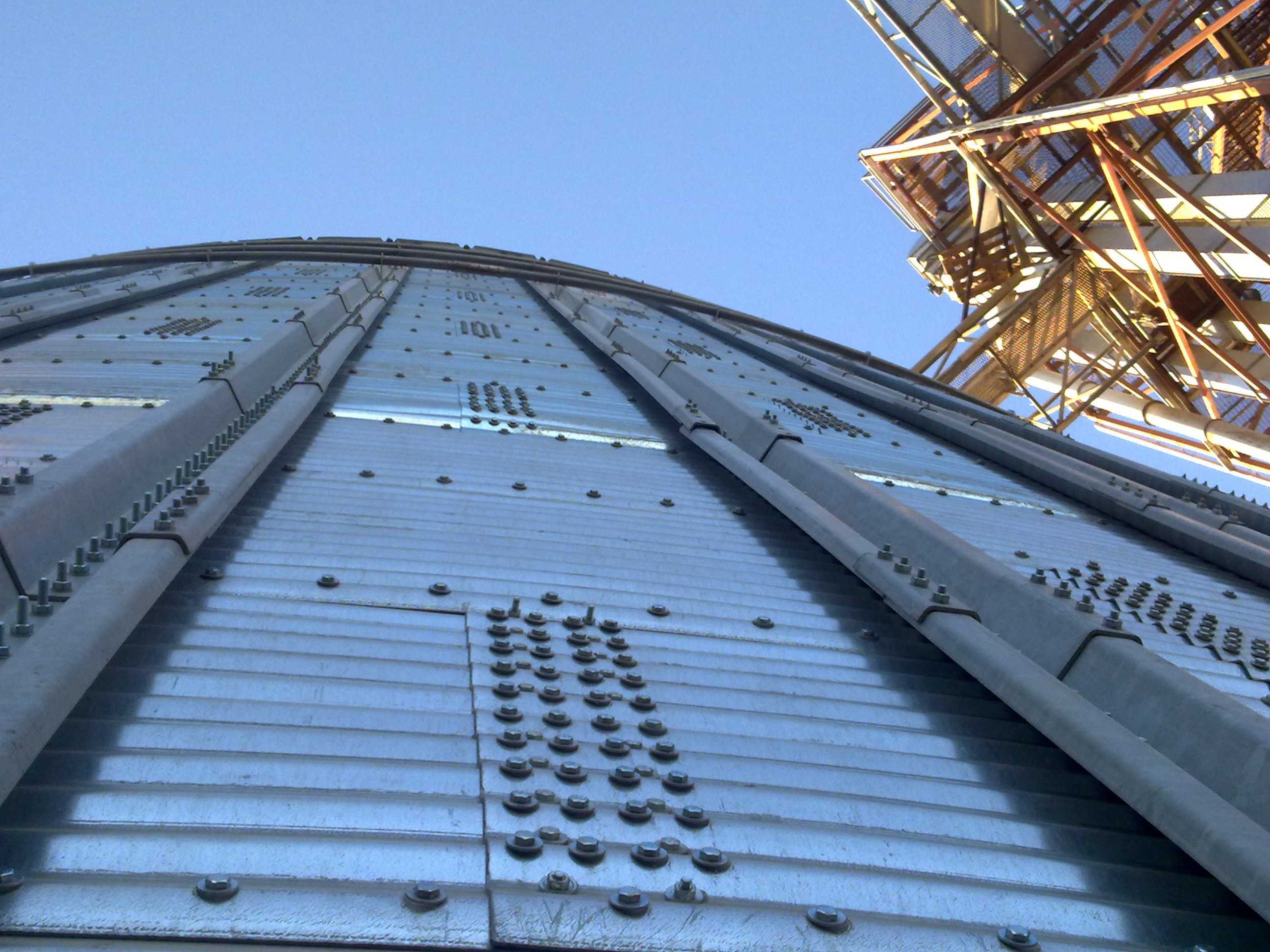

　　设备的实际作业场景覆盖种粮大户、粮食收储站、粮油加工企业的产后处理环节，可对接塔式烘干设备完成小麦、水稻、玉米、油菜籽、大豆等多种粮油作物的干燥作业，热风通过风道均匀送入烘干塔的粮层间隙，以错流接触的方式带走粮粒内部的游离水分，整个干燥过程中风温可根据不同粮种的耐受特性调节，针对小麦这类热敏性较低的作物可采用较高进风温度提升作业效率，针对油菜籽、葵花籽这类含油量高、易焦糊的作物可降低风温、加大风量，保证干燥后的粮食品质符合仓储或者加工要求。

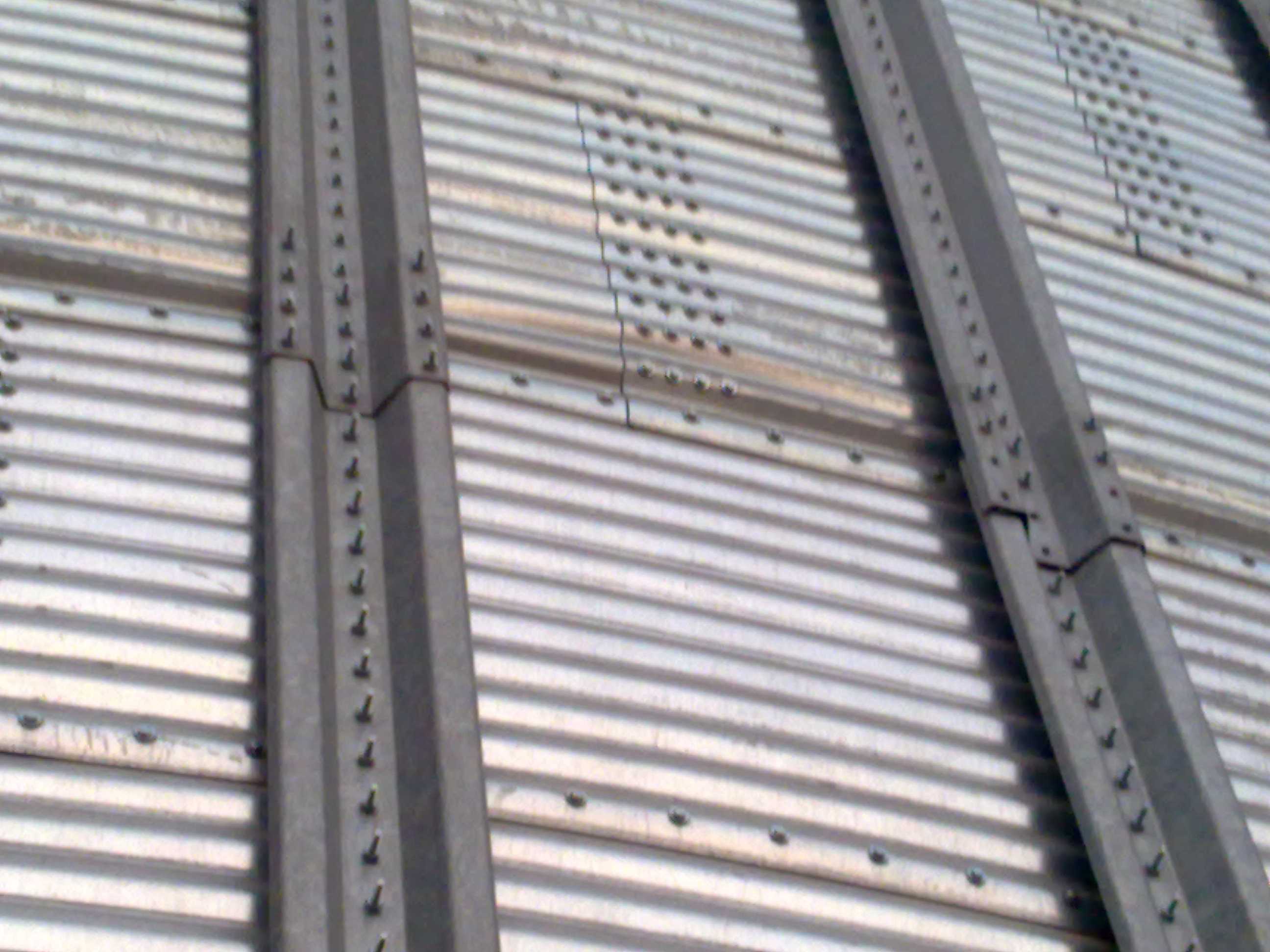

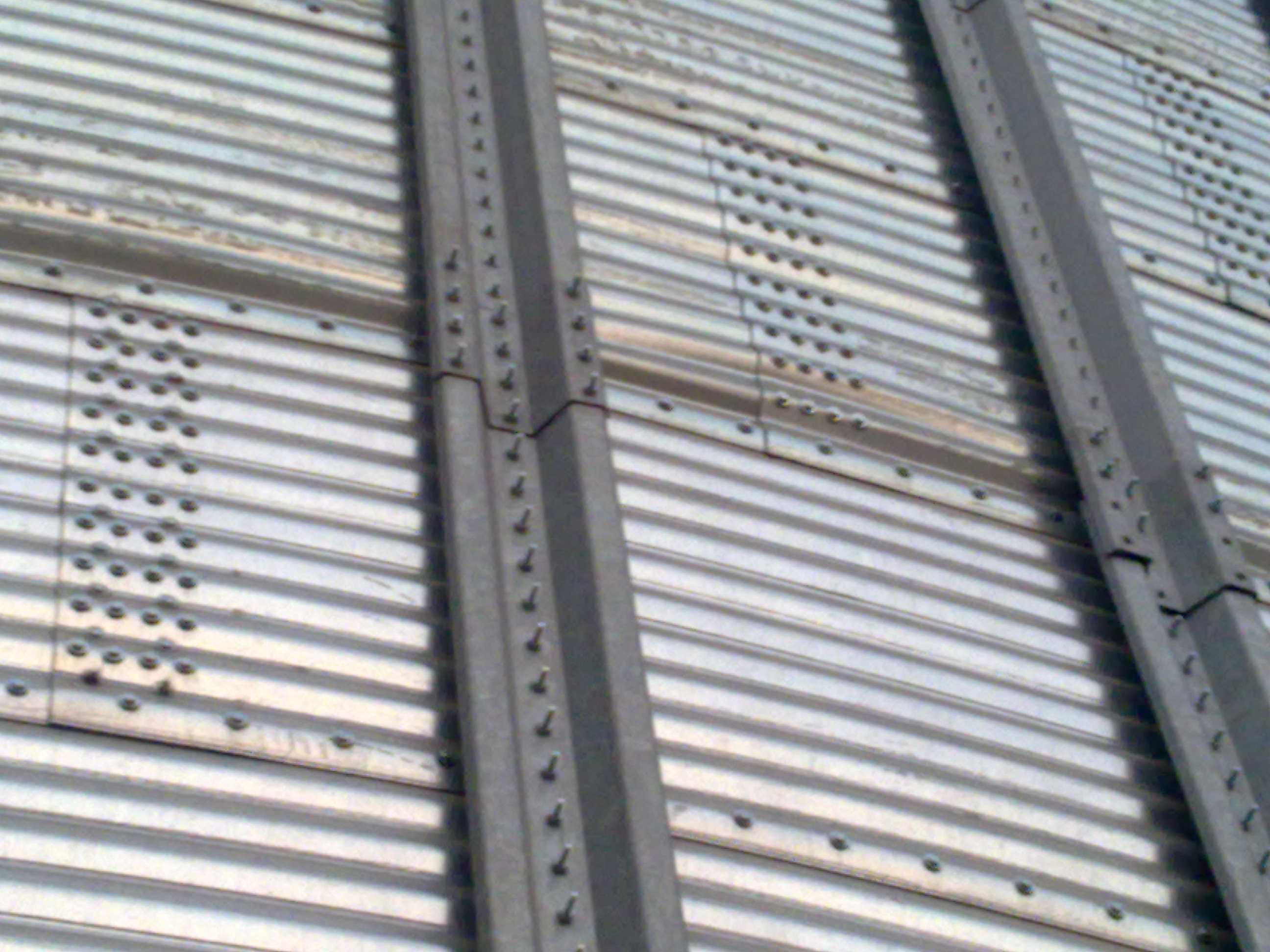

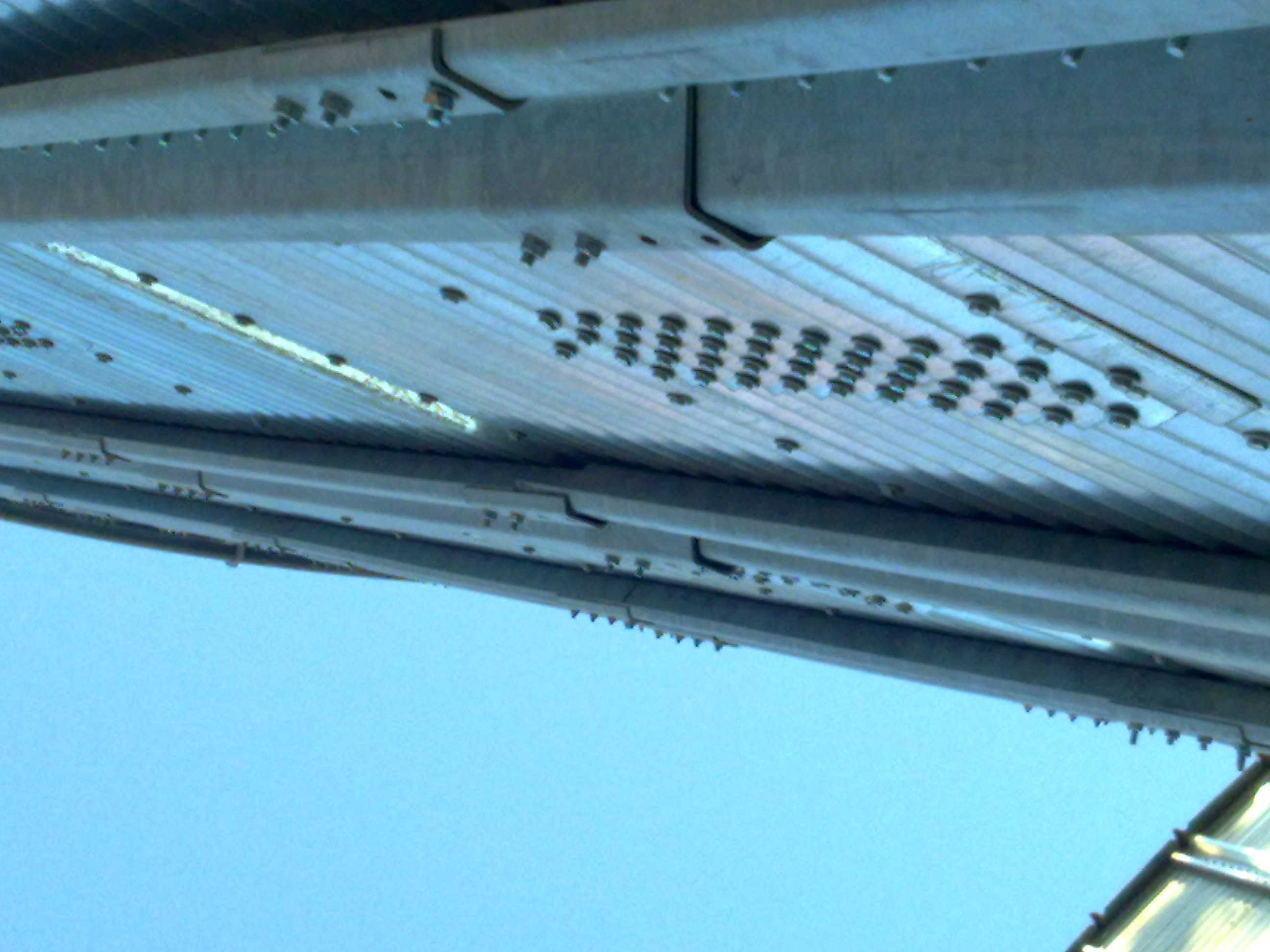

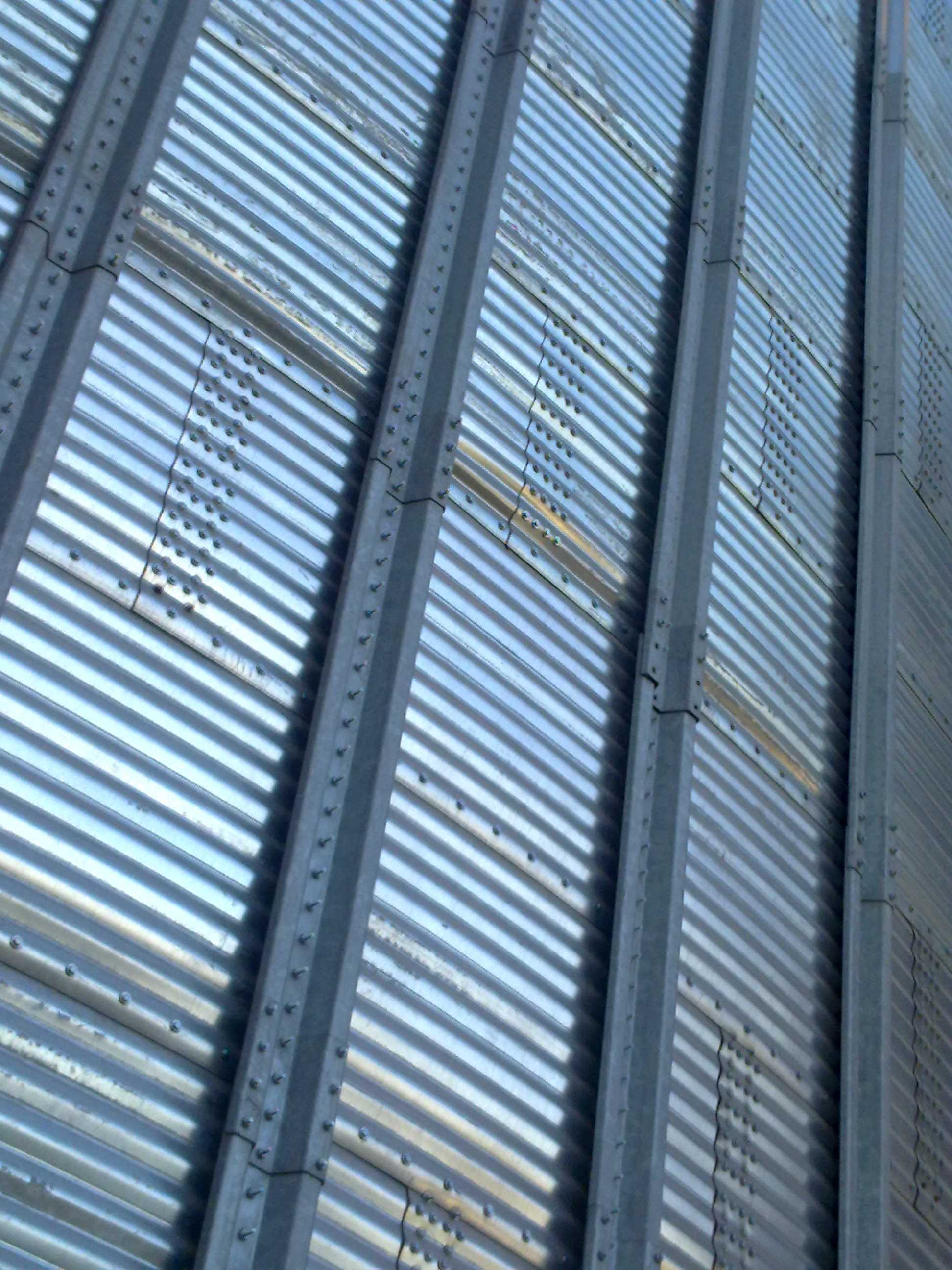

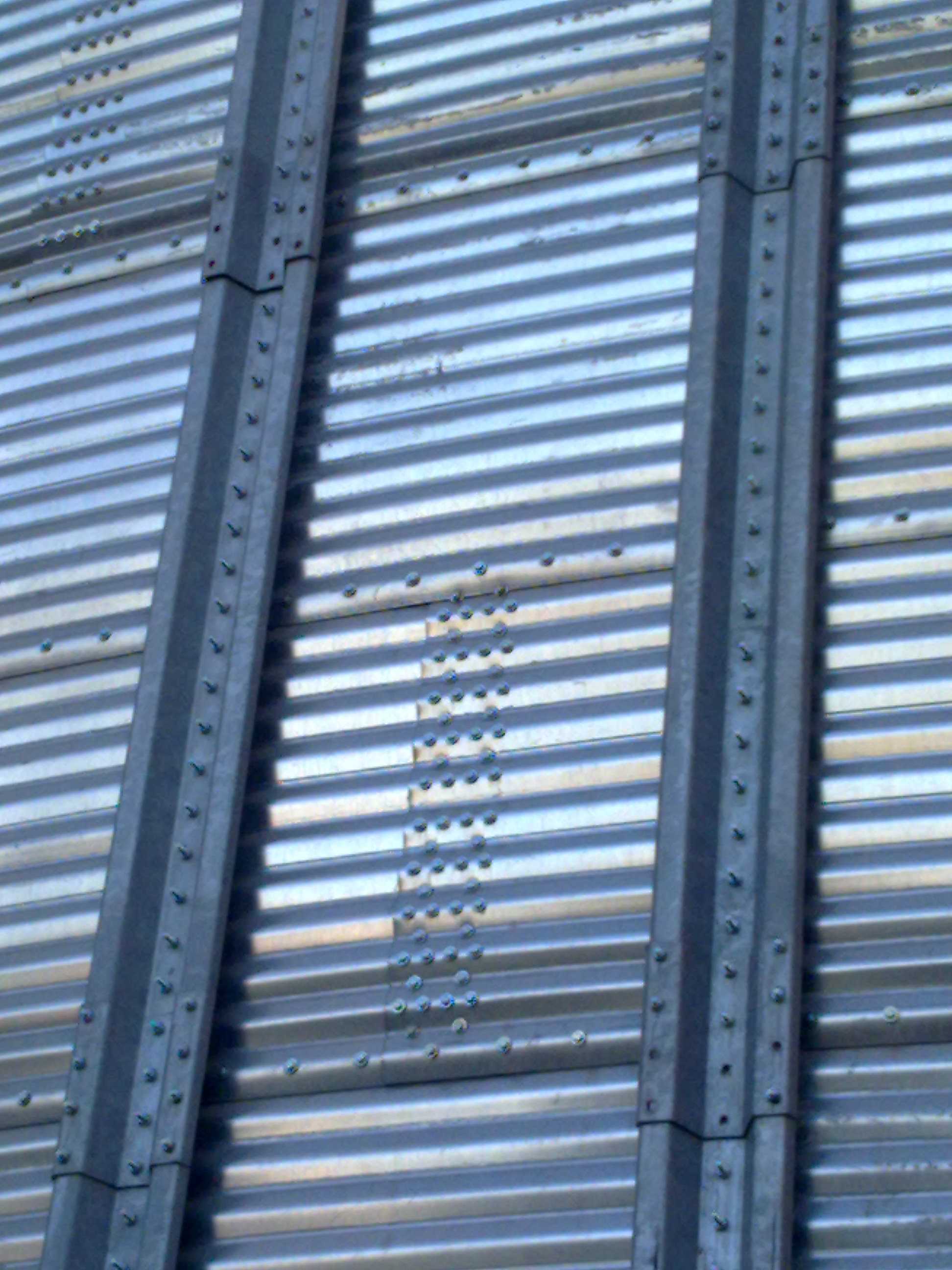

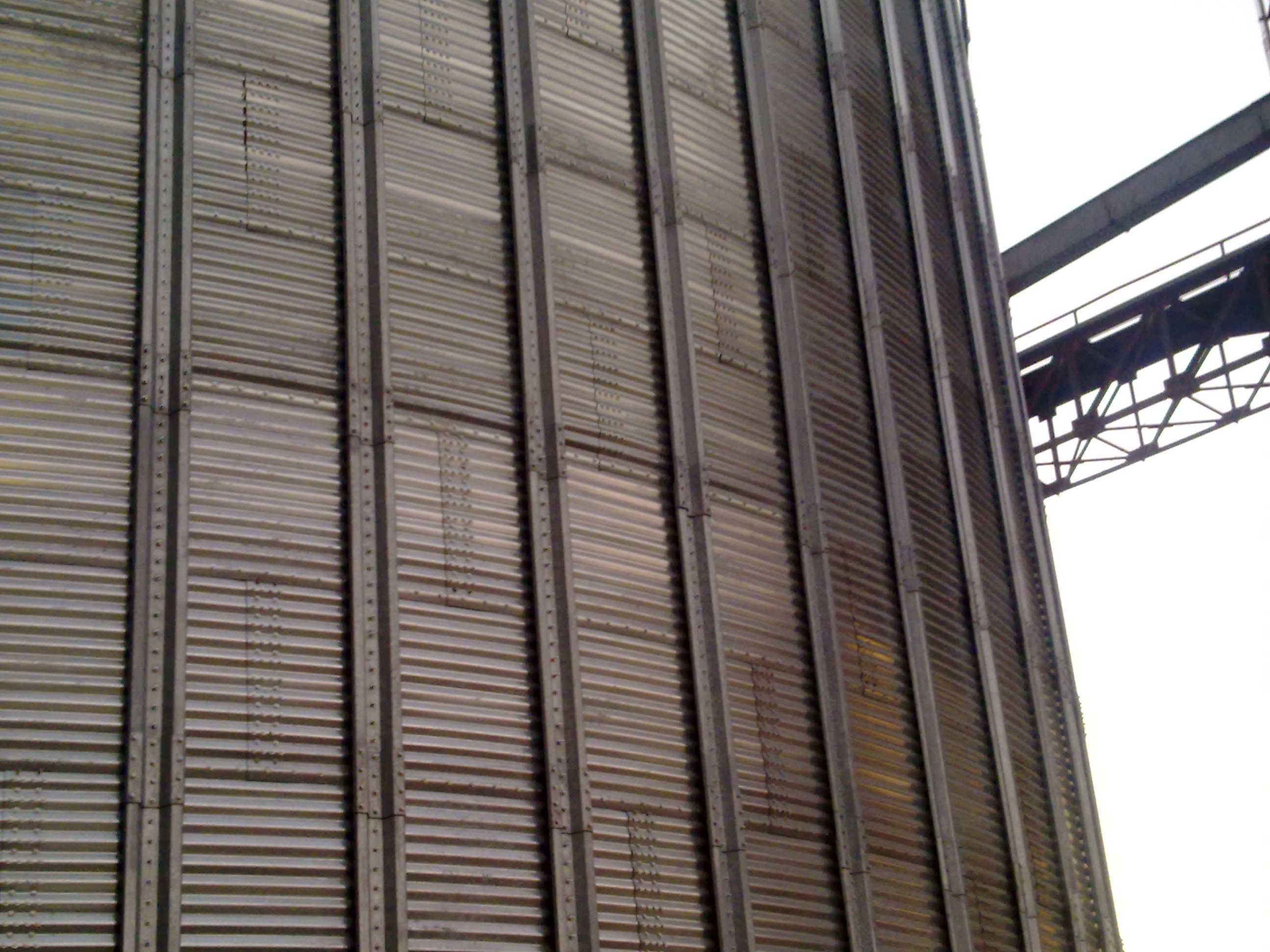

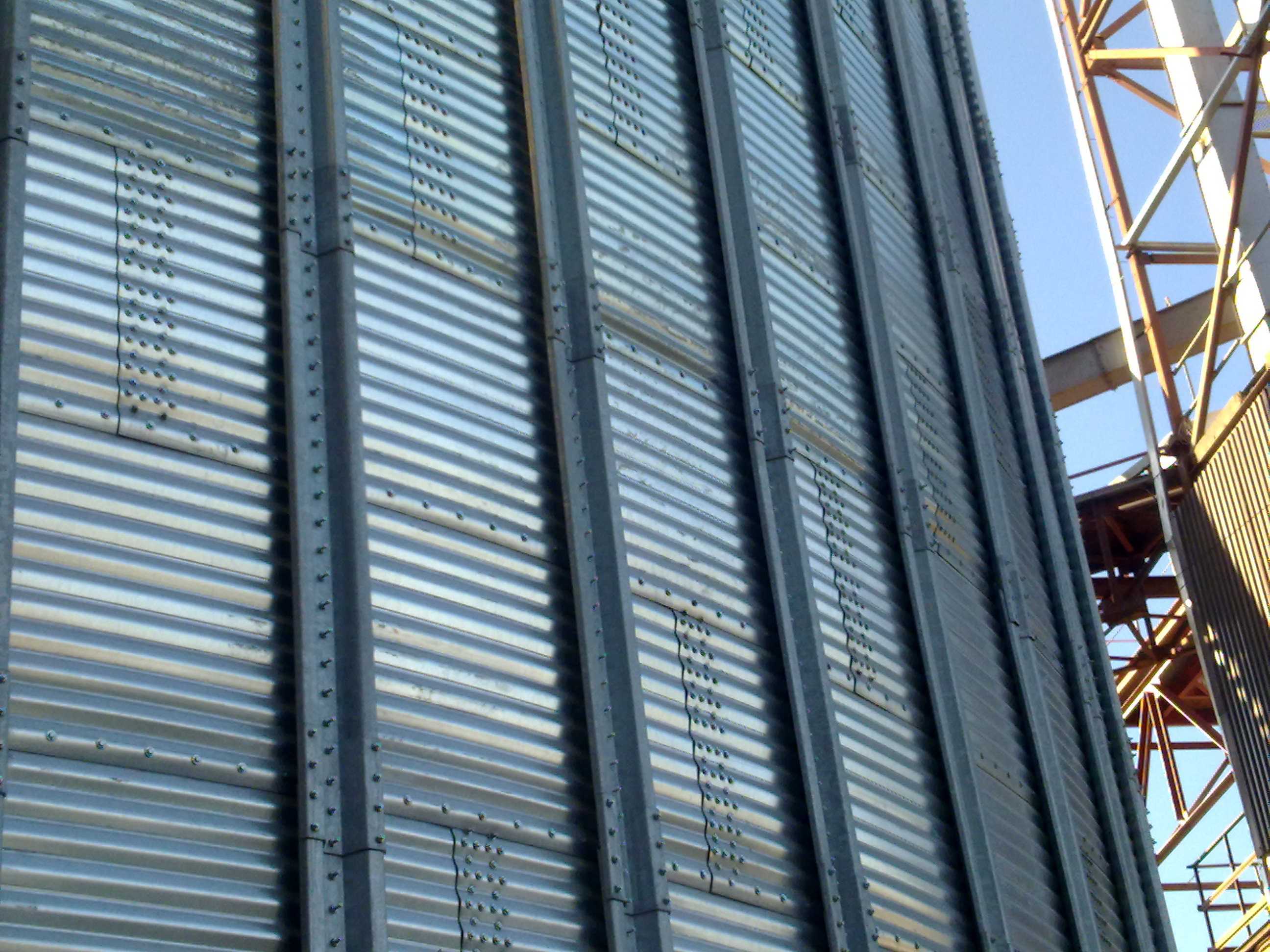

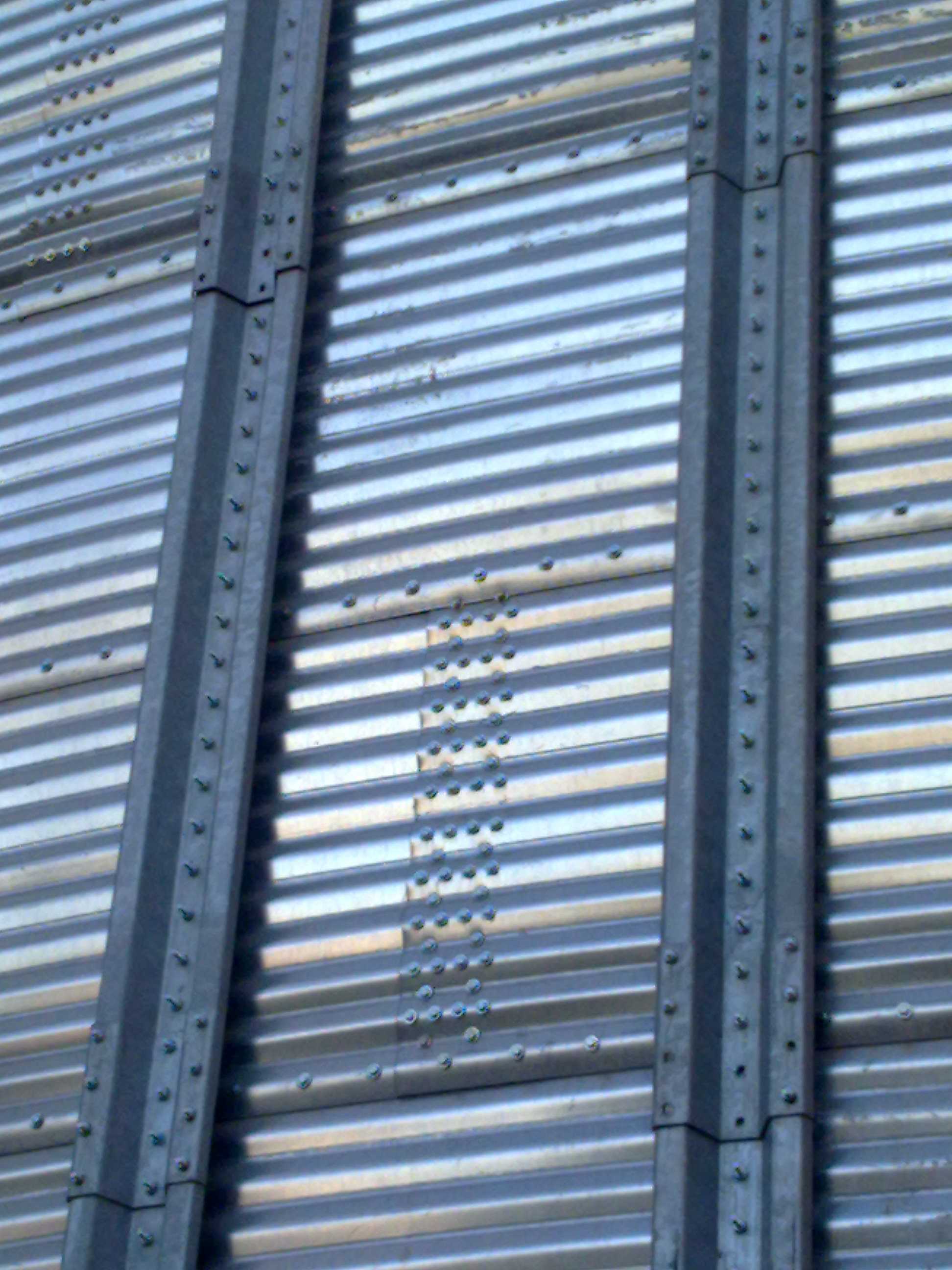

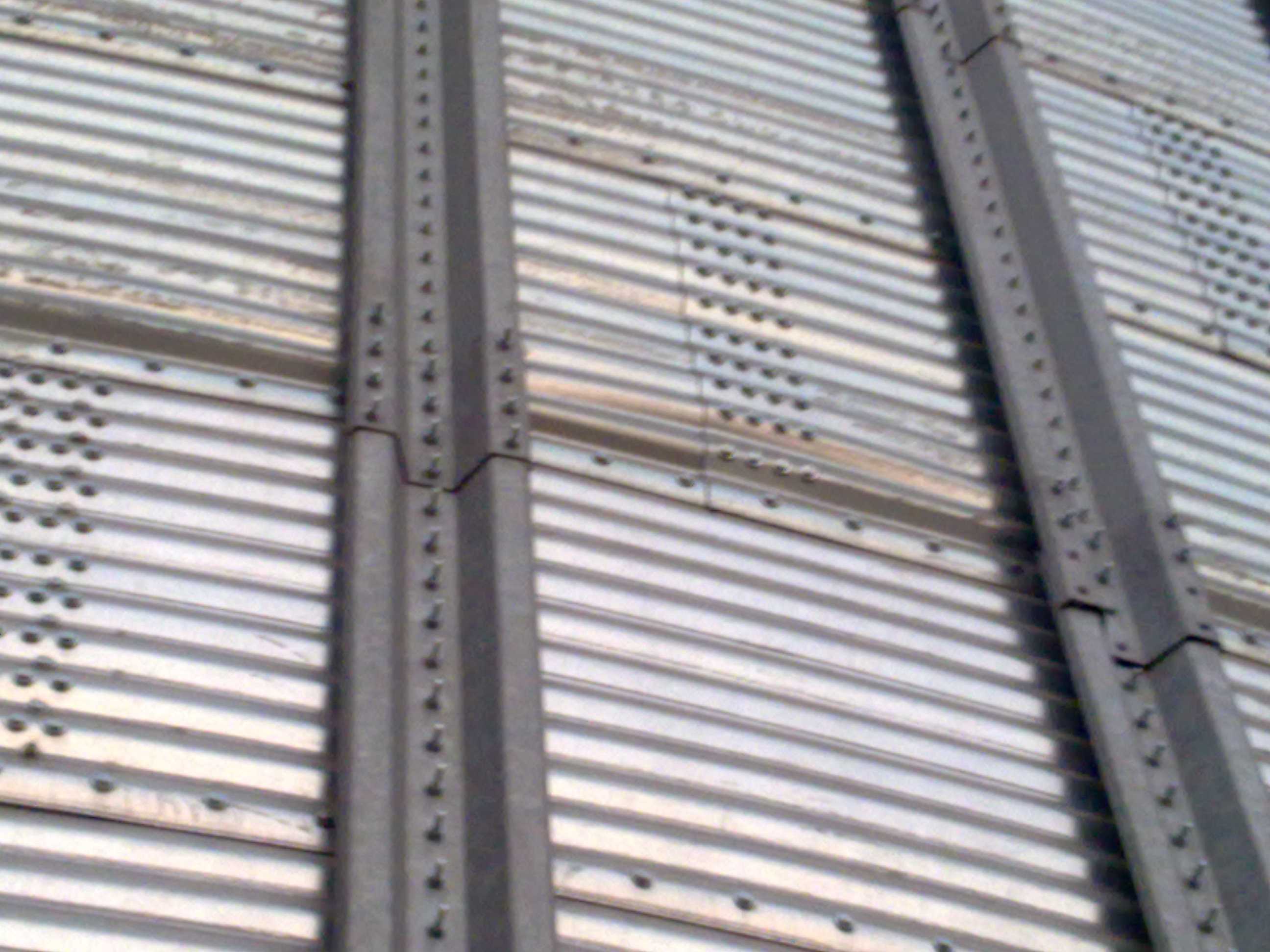

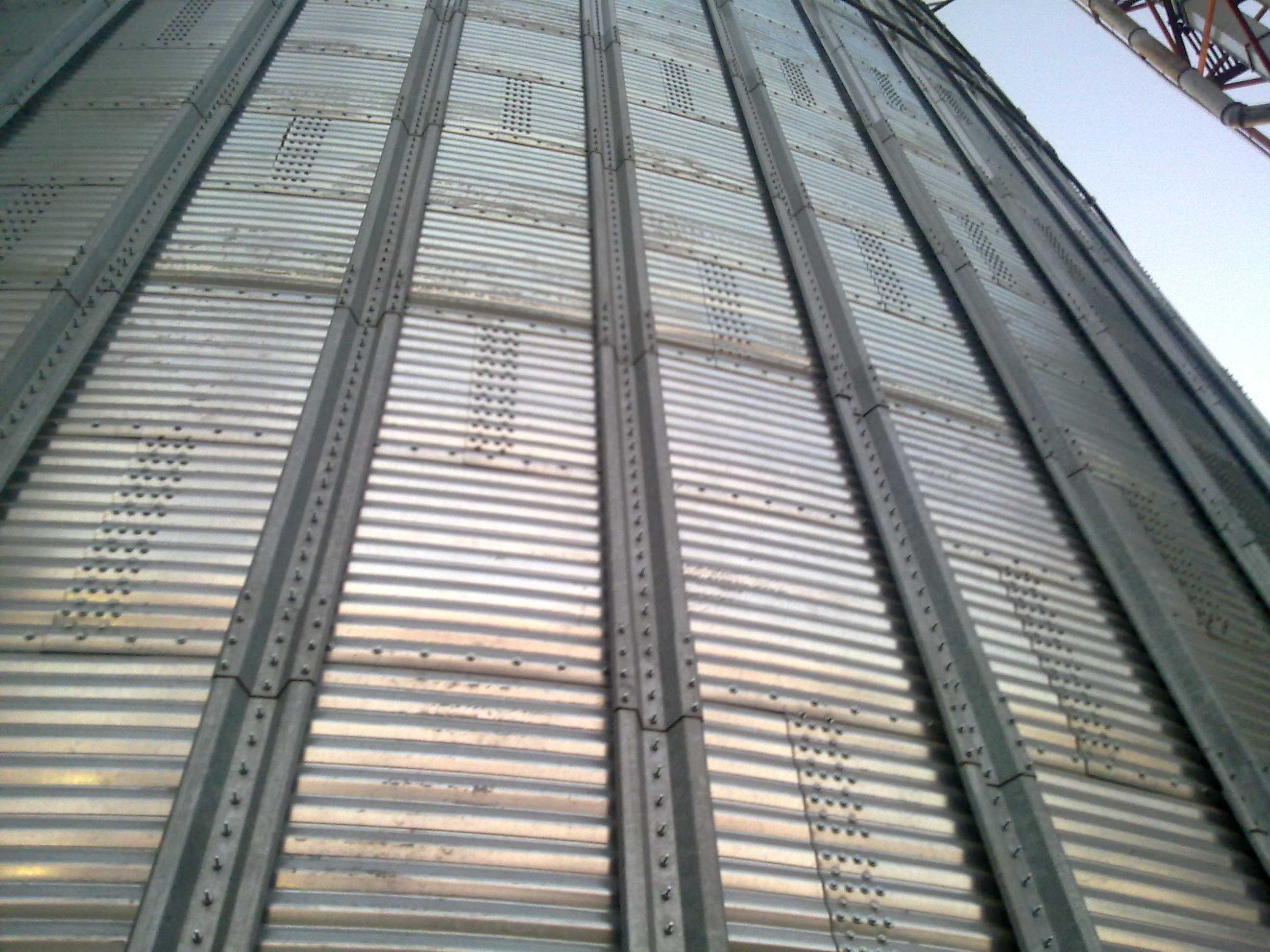

　　在功能设计上，风道的下段设置有清灰口，采用快开式压把结构，日常维护时不需要拆卸主体法兰，只需要打开清灰口盖板就可以清理风道内部沉积的粮屑与灰尘，降低运维人员的作业强度。风道外壁采用波纹保温结构，内层填充50mm厚的岩棉保温层，外覆0.75mm厚的彩钢板保护层，可减少热风输送过程中的热量损耗，相比无保温的裸露风道，热能利用率可提升近三成，降低干燥作业的能源消耗成本。所有焊缝处都做满焊处理后打磨平整，做两道防锈底漆加一道面漆的防腐处理，可适应粮食加工厂区多粉尘、高湿度的作业环境，延长设备的整体使用寿命。

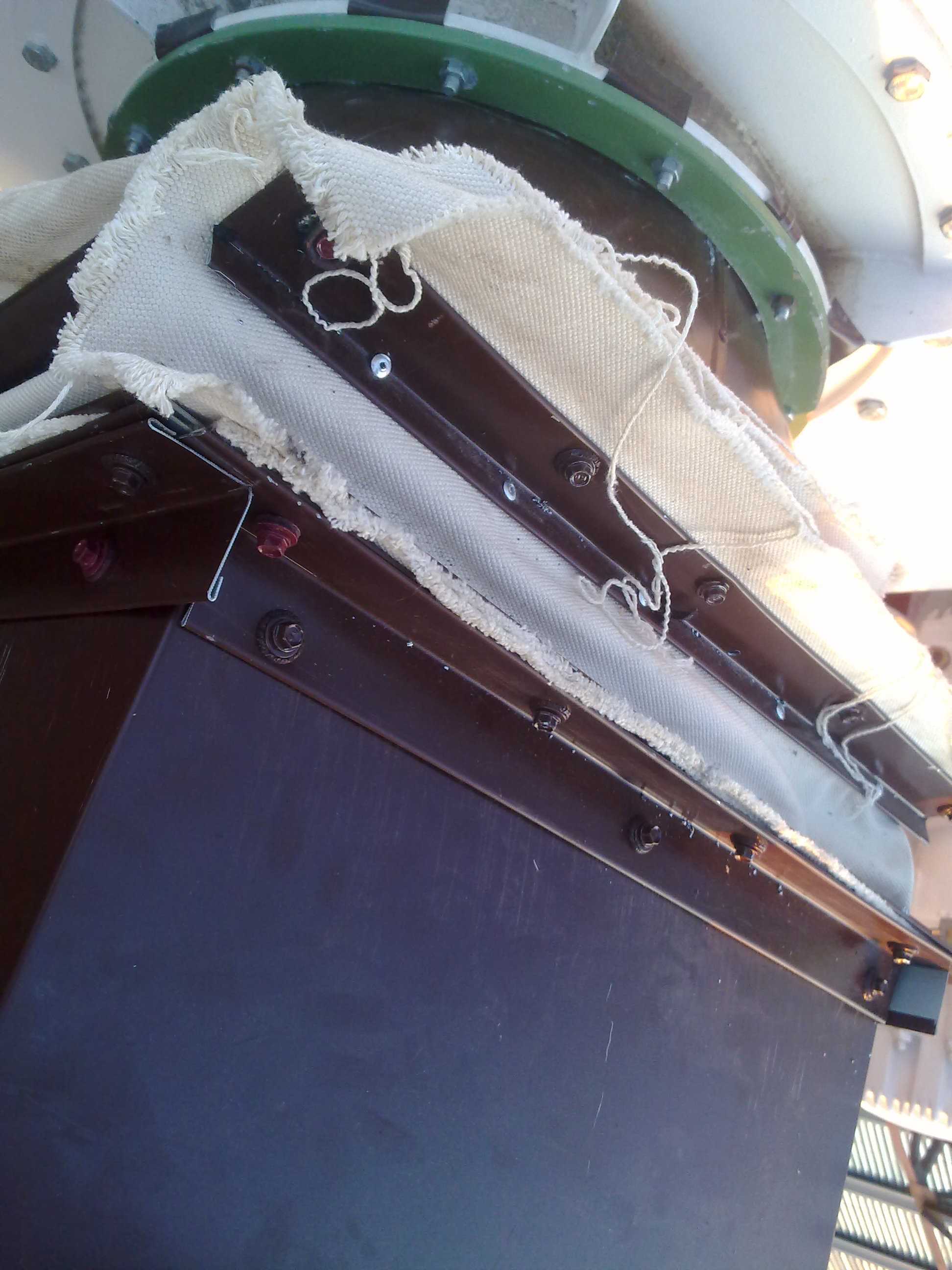

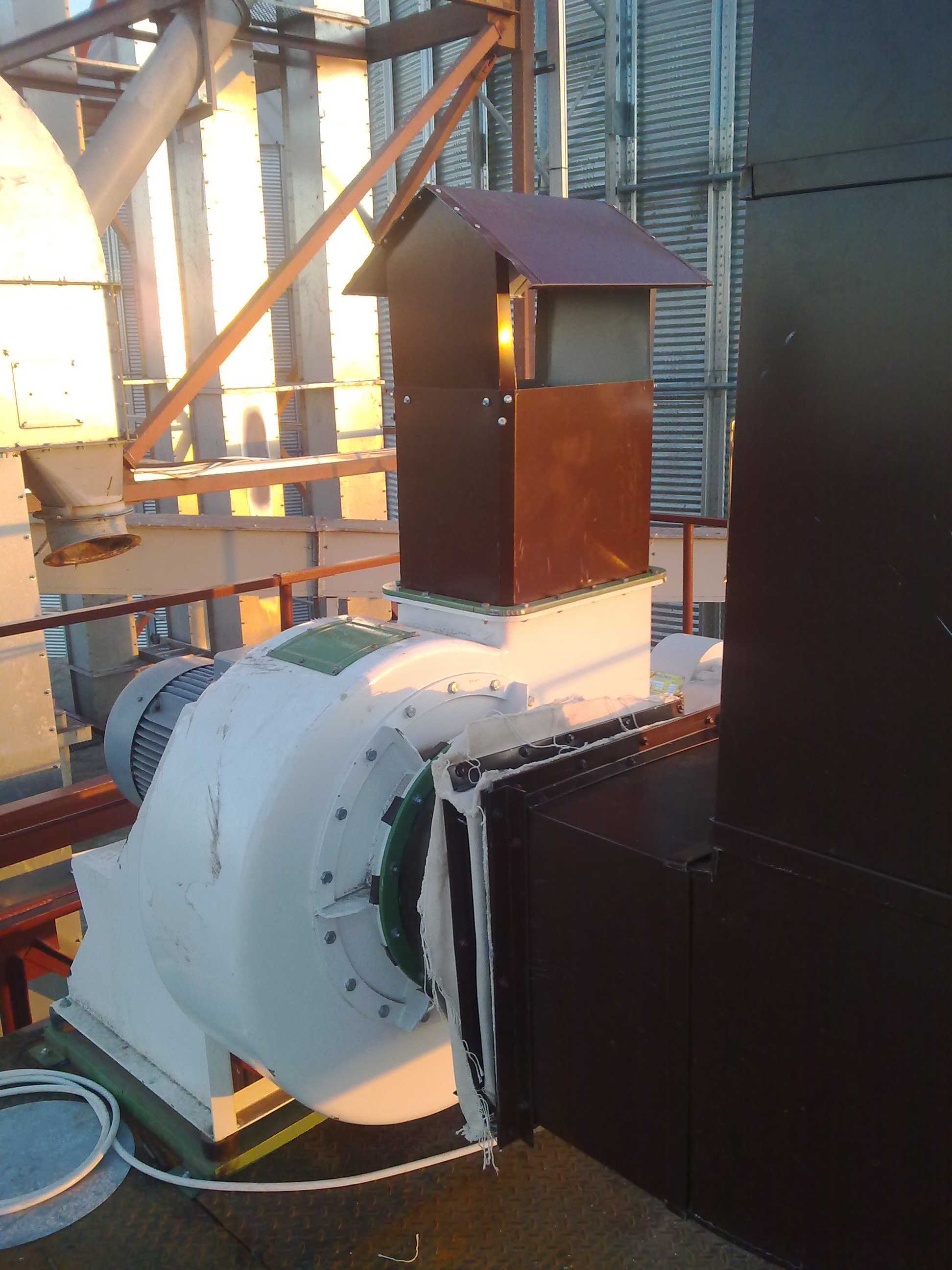

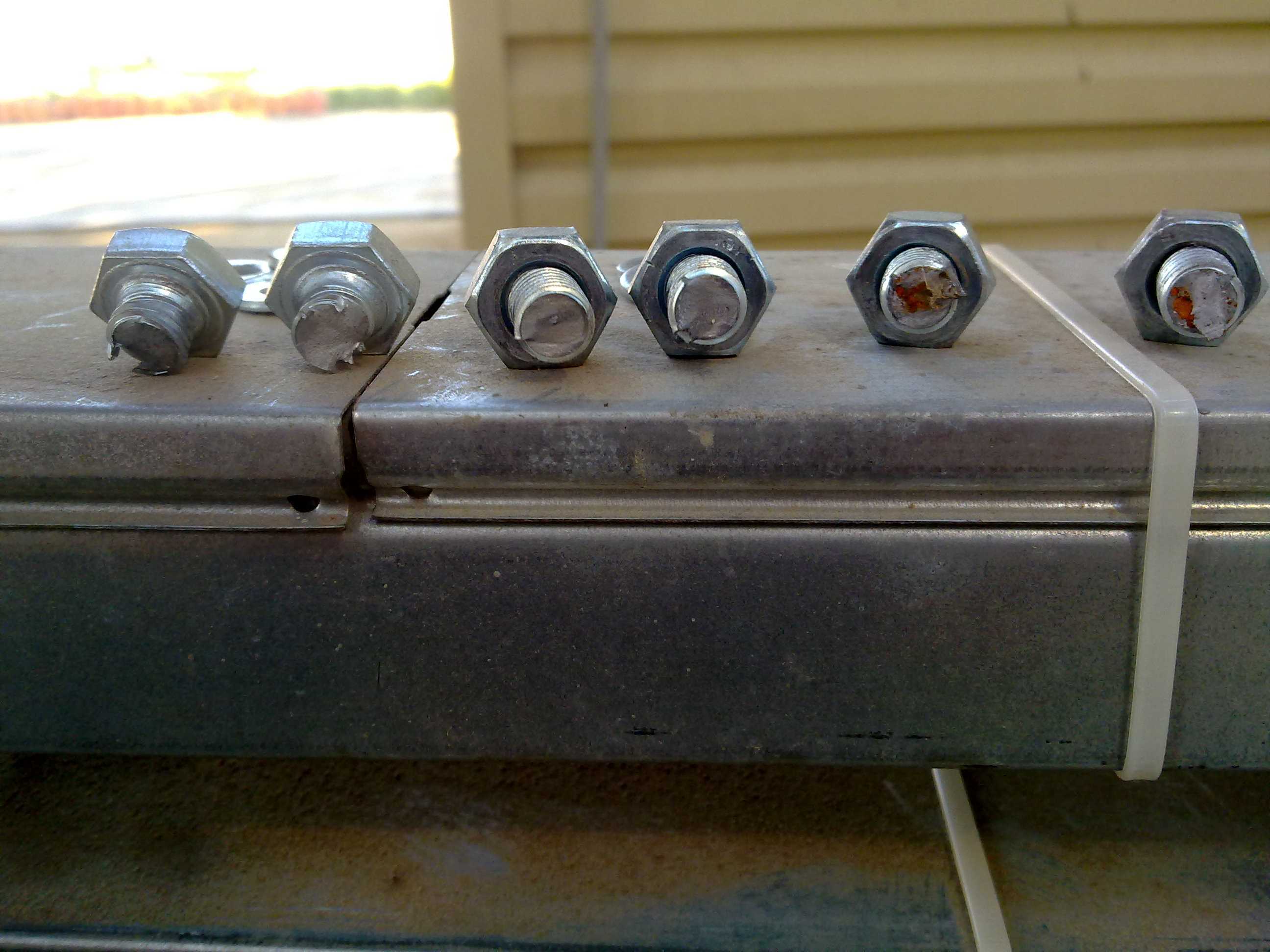

　　设计过程中针对不同产能的烘干线做了模块化的结构拆分，单段风道长度控制在2.5m以内，方便长途运输与现场吊装，段与段之间采用法兰加密封胶条的连接方式，现场组装时不需要大型焊接设备，普通安装工人按照装配标识就可以完成拼接，整体安装周期可控制在两个工作日以内。风道的顶部设置有防雨帽结构，伸出段的坡度为5度，可避免雨天雨水顺着风道倒灌进入烘干塔内部，导致粮食受潮霉变。同时在风道的合适位置预留了温度传感器与风速传感器的安装接口，可对接厂区的自动化控制系统，实时监测热风的温度、流速参数，配合自动调风阀实现干燥过程的闭环控制，不需要人工频繁调整热风炉的运行参数，降低作业人员的劳动强度，也能避免人为操作失误导致的粮食品质下降或者能源浪费。

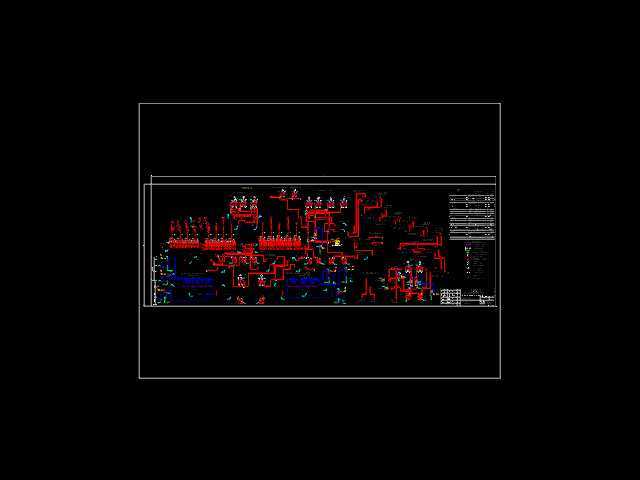

　　这套结构在建模过程中所有钣金件都预留了折弯余量，焊接处标注了明确的焊脚高度要求，装配关系完全匹配实际加工工艺，不存在干涉或者无法加工的结构特征，可直接导出工程图用于生产下料，也可用于现有烘干线的改造升级方案演示，帮助设计人员快速完成现场布局的适配调整。
