车载移动式多品类谷物烘干处理设备结构

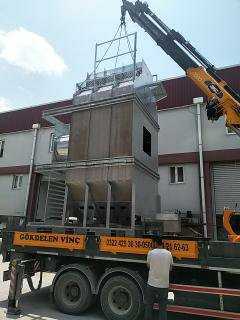

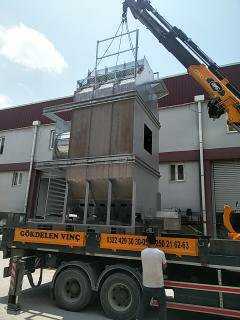

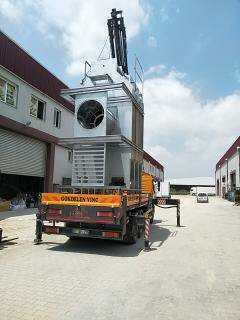

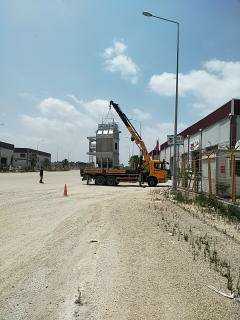

　　这套车载移动式谷物烘干处理设备，主要面向粮食收储站点、规模化种植合作社、跨区作业服务团队的产后粮处理场景，可覆盖玉米、稻谷、开心果、核桃、扁豆、鹰嘴豆等多种谷物与坚果类物料的干燥作业，解决传统固定烘干设备转场难、小批量多品类物料烘干适配性差的痛点。设备整体采用车载底盘搭载布局，所有功能模块集成在平板运输车上，转场时无需拆解管路与结构件，抵达作业点后仅需展开支腿完成调平即可接入热源与电源启动作业，支腿采用液压伸缩结构，单支腿承载能力匹配设备满载总重，调平行程可适配非硬化场地的±150mm地面高差，无需额外浇筑设备基础，大幅降低临时作业点的部署成本。

　　从功能结构来看，设备核心分为热风循环单元、物料输送单元、缓苏烘干仓段、尾气除尘单元、控制单元五个模块。热风循环单元布置在设备上部平台，采用间接式热风炉结构，避免烟气与物料直接接触造成污染，热风温度可根据不同物料的干燥特性在40℃-120℃区间无级调节，针对高水分玉米的降水需求可切换大风量高风温模式，针对开心果、核桃等带壳坚果则采用低风温长循环模式，避免外壳开裂影响成品品相。物料输送单元采用网带式逐层输送结构，进料口设置在设备侧部，配套可折叠的进料接料斗，接料斗展开后可直接对接农用运输车的卸料口，无需额外配置上料提升机，网带运行速度可根据物料初始水分与目标含水率调节，确保物料在仓内停留时间匹配干燥工艺要求。

　　烘干仓段采用多段缓苏加干燥的组合结构，每段干燥层后设置缓苏段，让物料内部水分逐步向外扩散，避免单次高温降水造成的物料爆腰、表皮脆裂问题，仓体侧壁设置快开式检修门，可快速清理不同品类物料切换时的残留，避免混料影响成品品质。尾气除尘单元布置在设备尾部，采用旋风除尘加滤网过滤的二级结构，将烘干过程中带出的碎屑、粉尘收集处理，避免作业现场粉尘超标，收集的碎屑可直接作为热风炉的辅助燃料，提升能源利用率。控制单元集成在设备侧部的密封控制柜内，可实时监测各段风温、物料含水率、网带运行速度、热风风压等参数，支持一键切换不同物料的烘干工艺参数，降低操作人员的专业门槛。

　　从设计思路上，整套设备优先考虑移动作业的适配性，所有外露部件均做了防雨防尘密封处理，上部平台设置安全护栏与爬梯，满足户外作业的安全要求，设备整体宽度符合道路运输的外廓尺寸要求，转场时可直接通过平板车牵引上路，无需办理超限运输许可。设备的安装边界需考虑作业时的空间需求，进料侧预留不小于4米的卸料操作空间，尾部预留不小于2米的尾气扩散与检修空间，设备顶部距离上方障碍物不小于2.5米，确保热风单元的进气与排气通畅。针对不同物料的干燥需求，设备的网带孔隙、热风分配挡板均可快速更换调整，比如烘干小粒径的扁豆、鹰嘴豆时更换小孔隙网带避免漏料，烘干大粒径的核桃、玉米时更换大孔隙网带提升通风效率，热风分配挡板可调整各层的热风流量，确保仓内各区域的风温风速均匀，避免出现局部过烘或烘干不足的问题。设备的热源可适配柴油、天然气、生物质颗粒等多种燃料，用户可根据作业点的燃料获取成本灵活选择，燃料箱集成在底盘下部空间，单次加注燃料可满足8-12小时连续作业需求，减少频繁加注的停机时间。
