谷物深层干燥通风作业装置结构设计

　　这套装置主要面向规模化粮食收储、农产品加工场景的谷物降水作业需求，适配固定床与移动床两类干燥工位的安装要求，核心解决高水分谷物入仓后易霉变、干燥不均的行业痛点。从现场安装布局来看，装置采用立式圆筒形风室作为核心送风单元，筒体顶部设置网格状防护格栅，既可以保证送风气流均匀扩散至粮层，也能避免谷物颗粒落入风室内部造成风道堵塞，格栅的栅条间隙经过反复校核，匹配常见谷物的粒径范围，不会出现漏料或者风阻过大的问题。

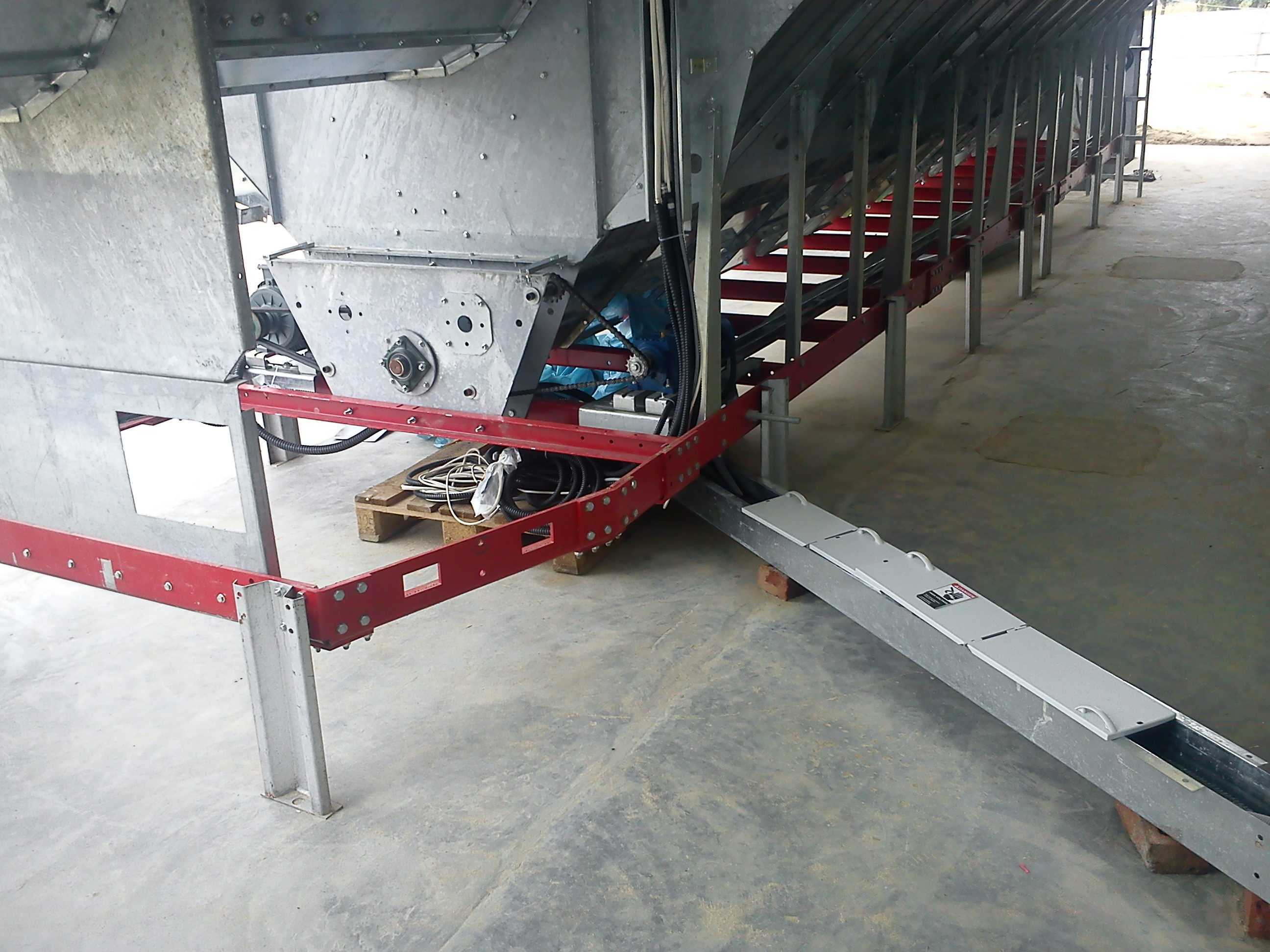

　　风室周边配套的镀锌板框架结构，一方面作为干燥作业区的防护围挡，另一方面也承担风道导流的作用，框架采用标准化角件拼接，现场安装时不需要大量焊接作业，可根据不同仓房的实际尺寸灵活调整围挡范围，适配不同处理量的干燥工位需求。装置侧边的红色升降导向结构，是为移动床干燥工位设计的对位调节机构，可配合料床的升降动作调整送风高度，保证不同厚度粮层都能获得均匀的穿流风速，避免出现局部干燥过度或者局部水分不达标的情况。

　　从设计思路上，整套结构优先考虑了粮库现场的安装与维护便利性，所有与谷物接触的部件均采用镀锌钢板材质，避免长期接触高湿粮粒出现锈蚀污染粮食的问题，风室的筒体采用折边咬合工艺制作，相比焊接结构密封性更好，漏风率可控制在较低水平，能有效降低配套风机的运行能耗。送风方向采用垂直向上穿流的设计，符合谷物深床干燥的对流换热原理，热气流从底部风室送出后，自下而上穿过粮层，与谷物进行充分的热湿交换，过程中粮层内部自然形成温度与湿度梯度，配合合理的风速控制，可保证谷物干燥过程中裂纹率控制在允许范围内，保证干燥后的粮食品质。

　　在安装边界方面，单组核心风室的直径适配常规粮库通风口的预留尺寸，安装时只需要将风室底部与仓底通风道对接固定即可，周边围挡框架的高度可根据粮层设计堆高灵活调整，不需要额外改动仓房的原有土建结构。装置后方预留的电控柜安装位，可直接配套干燥系统的温湿度检测、风量调节控制元件，现场布线时可沿框架预留的走线槽排布，避免线路暴露在高尘高湿的作业环境中，提升整套系统的运行稳定性。

　　实际作业过程中，这套装置可适配玉米、小麦、豆类等多种谷物的干燥需求，通过调整送风温度与风速参数，匹配不同谷物的干燥特性，比如针对玉米这类颗粒较大、粮层阻力较高的作物，可适当提高风机风压保证穿流深度；针对豆类这类易出现表皮破损的作物，可适当降低风速，避免气流速度过高造成颗粒间摩擦破损。结构设计时也充分考虑了长期作业的耐磨需求，风室底部与风道对接的位置做了加厚处理，可承受长期带尘气流的冲刷，格栅部件采用快拆结构设计，日常清理时不需要拆卸主体结构，即可快速清理格栅缝隙中卡滞的谷物碎粒与杂质，降低日常维护的工作量。
