多层连续式谷物烘干设备结构设计

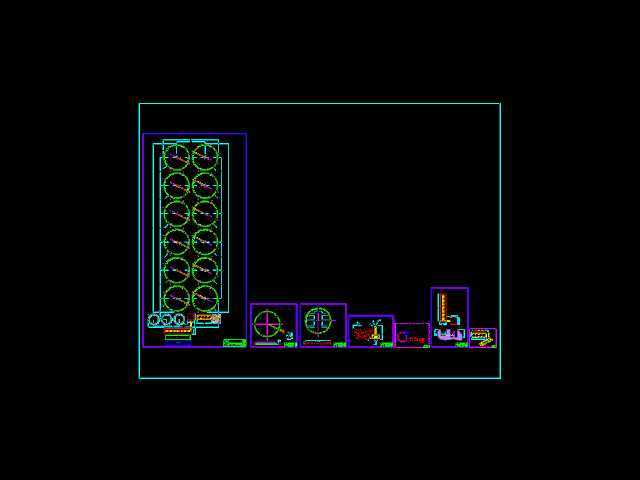

　　这套连续式谷物烘干设备的三维结构，核心针对散粮收储、农产品初加工场景的降水需求设计，区别于批次式烘干仓的间歇作业逻辑，整体采用多层网带叠加的立式布局，适配玉米、稻谷、开心果、核桃、扁豆、鹰嘴豆等多种颗粒状农产品的降水作业，不同物料仅需调整网带运行速度、热风温度与风室风压参数即可切换作业模式，无需大幅改动主体结构。从结构布局来看，设备主体采用分段式模块化框架设计，主体框架采用镀锌方通焊接成型，单段框架长度控制在2.4米，宽度1.8米，整体组装后总高度根据烘干段层数调整，常规5层配置总高度为6.2米，可适配大部分中小型农产品加工车间的层高要求，设备进料端设置在上层网带起始位置，配套匀料机构，可将进料斗落下的散料均匀平铺在网带表面，

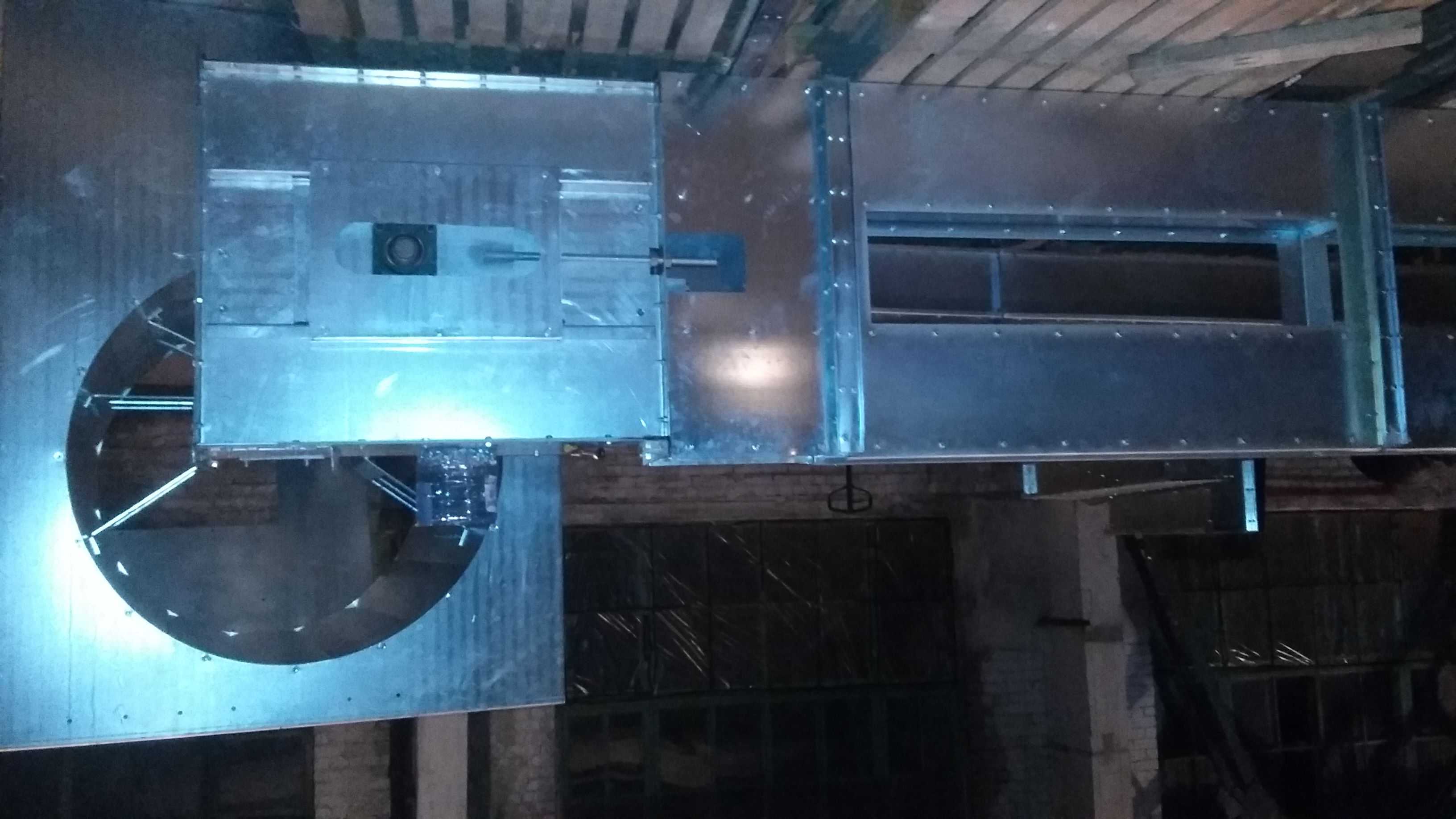

　　料层厚度可通过调节闸板高度控制在30-120mm区间，针对不同粒径的物料，可更换不同网孔规格的聚酯网带，避免漏料同时保证热风穿透效率。设备的热风循环系统采用分风室独立控温设计，每层网带下方设置独立的静压风室，热风从风室向上穿透料层后，顶部的回风管道将湿热空气部分排出、部分回流至加热段混合新风重新加热，相比直排式烘干结构可降低30%左右的热损耗，风室之间设置隔热隔板，避免不同温区的热风串流，可针对谷物烘干的预热段、等速降水段、缓苏段、冷却段设置不同的温度参数，比如玉米烘干作业时，预热段风温控制在45℃，避免表皮快速结壳阻碍内部水分析出，主降水段风温提升至65-70℃，保证降水效率，最后冷却段通入常温新风，

　　将粮温降至环境温度±5℃范围内，避免烘干后粮食积热霉变。设备的传动系统采用侧装式链传动结构，网带两侧配套链条与主动轴、从动轴的链轮啮合，主动轴设置在设备出料端，配套减速电机驱动，转速可通过变频调节器调整，网带运行速度范围在0.1-0.8m/min，可根据初始水分含量、目标水分值灵活调整物料在烘干段内的停留时间，最长停留时间可达90分钟，满足高水分物料的降水需求，从动轴端配套张紧机构，可调整网带张紧度，避免长期运行后网带跑偏、松弛打滑。从安装边界来看，设备主体框架底部设置12个可调式支撑脚，可适应地面不平整度在±20mm以内的安装场地，无需额外浇筑混凝土基础，设备侧面预留检修门，对应每层网带与风室的位置，方便日常清理残留物料、

　　检修风室导流板与网带构件，进料端与出料端均预留标准法兰接口，可直接对接前端的提升机、清理筛与后端的冷却设备、输送设备，组成完整的粮食初加工生产线。在结构设计过程中，重点考虑了不同物料的物理特性差异，比如针对核桃、开心果这类大粒径、表皮坚硬的物料，网带上方设置柔性压料条，避免物料在网带表面滚动导致料层不均匀；针对扁豆、鹰嘴豆这类小粒径、流动性好的物料，网带两侧设置高度150mm的挡边，避免物料从网带侧边掉落；针对稻谷这类颖壳较薄、易破碎的物料，风室出风口设置导流板，将热风风速控制在0.8m/s以内，避免高速气流吹动物料导致破碎率升高。设备整体的密封结构采用耐高温硅胶条填充框架拼接缝隙，减少热风泄漏，所有与物料接触的构件均采用食品级镀锌板材或304不锈钢材质，避免对物料造成污染，满足农产品加工的卫生要求。
