谷物深层干燥床内部换热结构三维设计

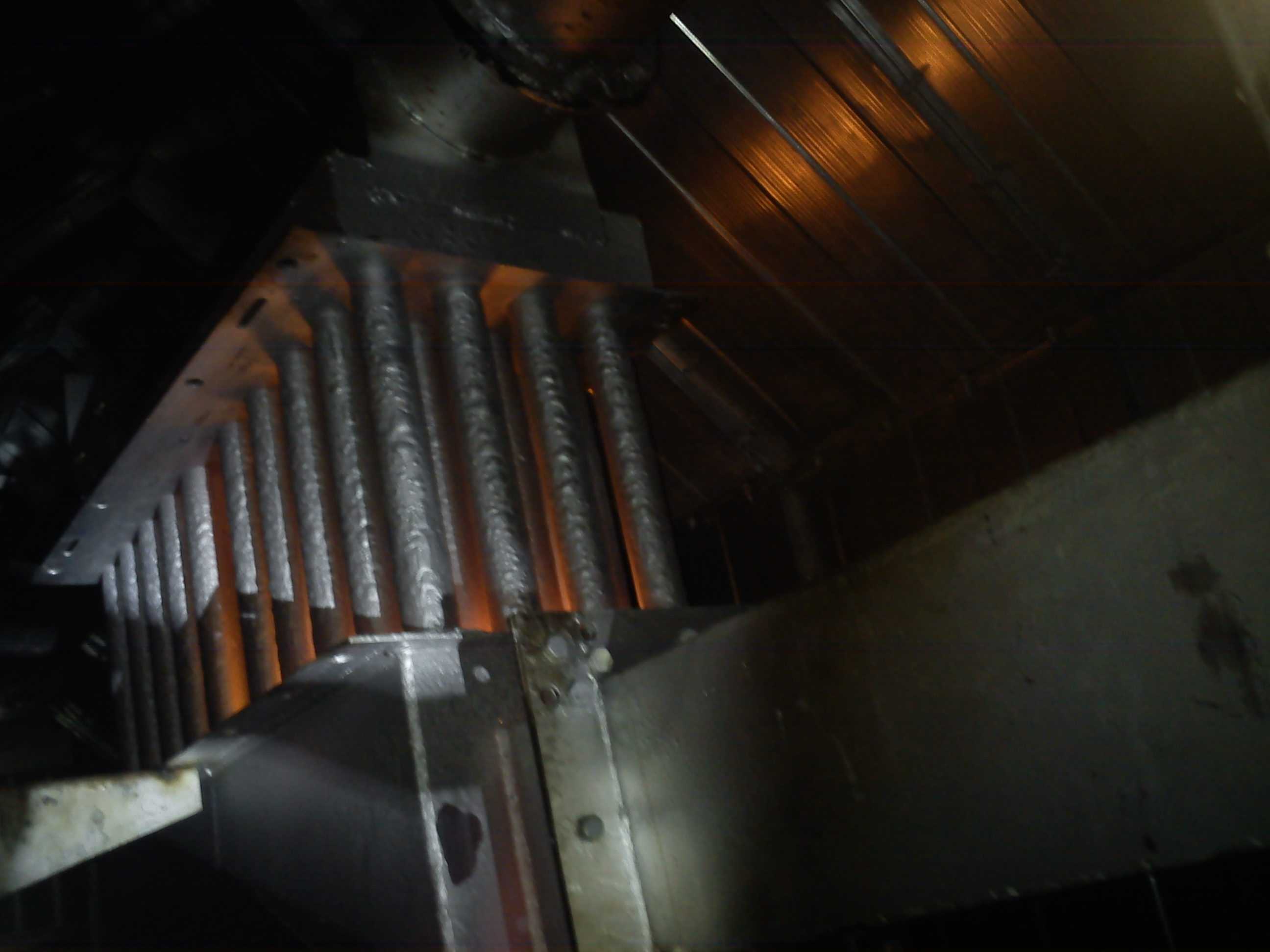

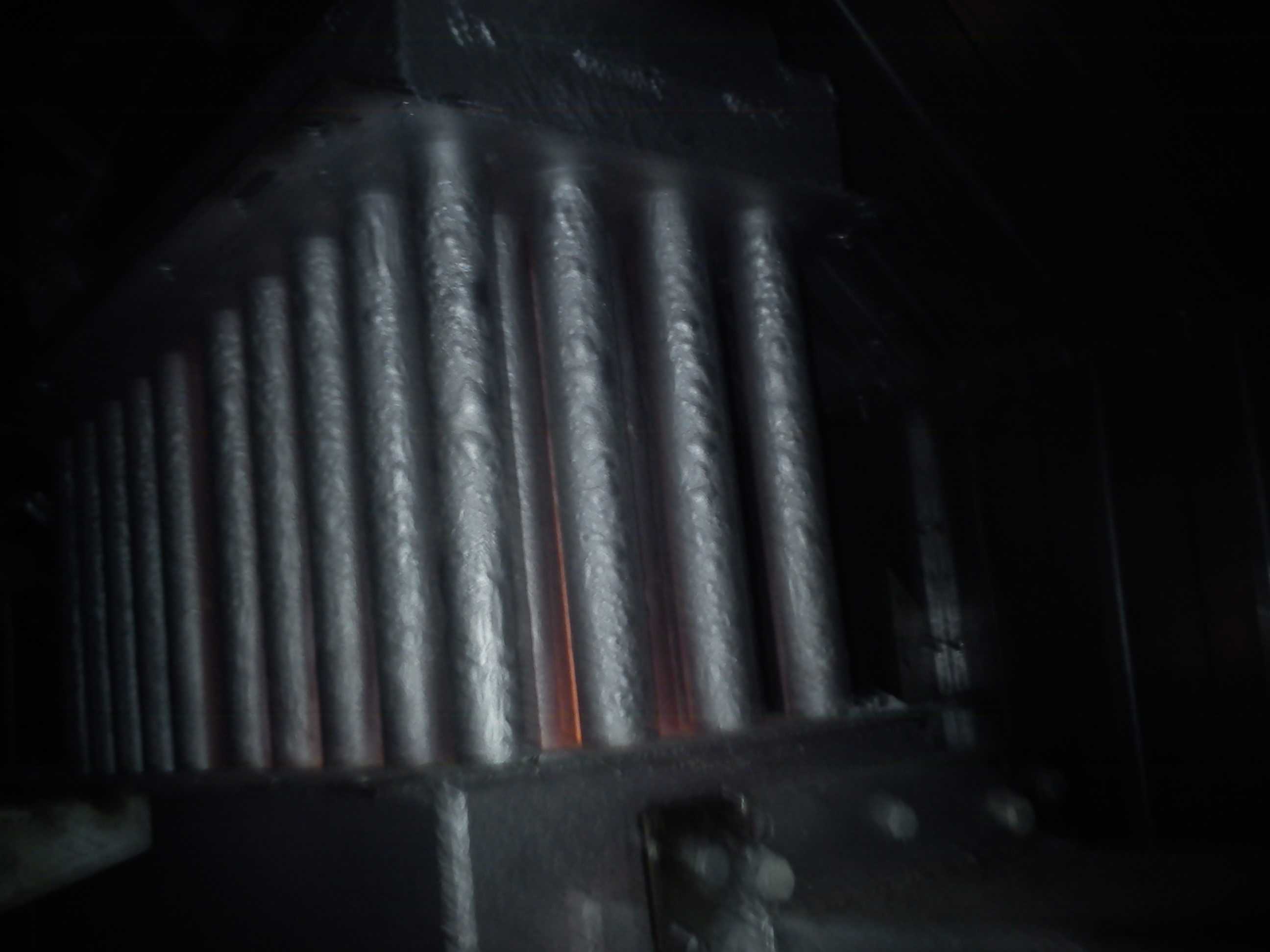

　　在粮食产后处理、经济作物烘干加工的生产场景中，深层干燥设备是衔接收获与仓储环节的核心装备，不同于浅层摊晾、薄层烘干的作业模式，深层干燥床依靠固定或移动床层承载大厚度谷物堆料，依靠对流换热完成物料降水，这套三维结构完整还原了干燥床核心换热段的内部构造，建模时优先考虑了现场安装的边界约束与实际作业的工况需求。从实际用途来看，该结构主要针对玉米、谷物、鹰嘴豆、扁豆等颗粒类农产品的批量干燥作业，床层内的换热列管沿物料流动方向错列排布，热介质在管程内流动，通过管壁将热量传递给床层内的谷物颗粒，同时穿过料层的热风带走蒸发的水汽，整套结构兼顾了传导换热与对流换热的双重优势，相比纯热风穿透式干燥，热效率提升明显，

　　且料层厚度可根据不同物料的降水需求灵活调整，适配不同含水率来料的处理要求。设计过程中首先明确了床层的料流通道边界，两侧的侧壁板采用加厚不锈钢板材折弯成型，既作为料层的围护结构，也承担换热列管的支撑载荷，列管与侧壁的连接采用胀接加密封焊的结构形式，避免热介质泄漏污染谷物，同时考虑到长期作业过程中管壁会与硬质谷物颗粒持续摩擦，列管选用耐磨合金材质，壁厚预留足够的磨损余量，延长设备的连续作业周期。从安装边界来看，整套换热段的外形尺寸适配常规粮机生产线的安装预留空间，进料端与上游输送设备的出料口做了对接法兰的结构匹配，出料端衔接后续的缓苏段或冷却段，列管的排布间距经过反复校核，既保证料层内气流分布均匀，避免出现局部干燥死角导致的物料霉变，

　　也不会因为间距过小造成谷物颗粒卡塞，影响物料在床层内的正常流动。床层底部的支撑结构采用型钢焊接框架，与车间地面的预埋螺栓孔位对应，安装时无需额外做大规模基础改造，降低现场施工的工作量。结构设计时还考虑了热胀冷缩的补偿问题，列管的一端采用固定支撑，另一端设置可微量位移的滑动支撑结构，避免设备在升温、降温的循环作业过程中，因为热应力集中导致列管变形、焊缝开裂。针对不同物料的干燥特性，列管之间的导流板角度可做适应性调整，引导热风在料层内形成合理的流场，保证不同厚度位置的谷物都能获得均匀的换热条件，减少料层上下的温度梯度与湿度梯度差，避免出现表层物料过干、底层物料降水不足的问题。建模过程中对所有焊缝位置、连接节点都做了精细化还原，方便后续工程人员做结构强度校核、流体仿真分析，也可直接用于生产加工的图纸输出，设备的检修口设置在换热段的侧方位置，日常维护时可直接打开检修盖板清理列管表面的积尘、残留物料，无需拆解整套床体结构，降低后期运维的难度。
