谷物深层干燥储仓结构设计方案

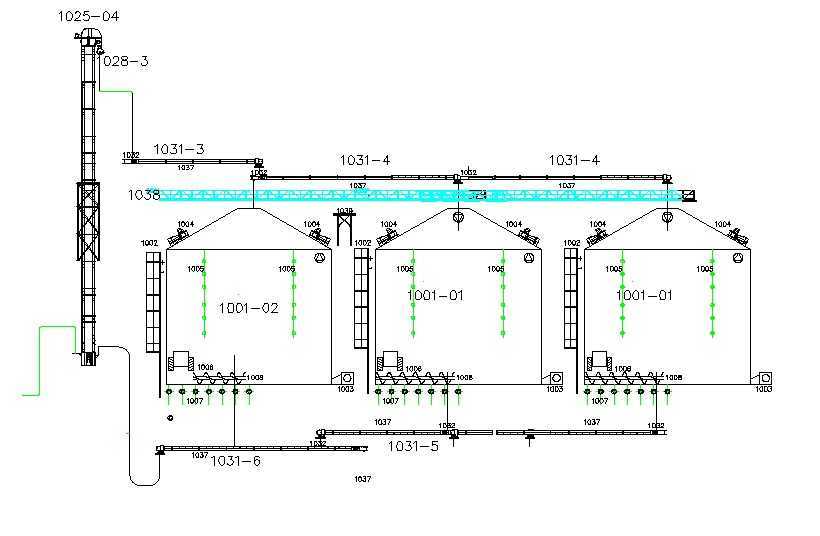

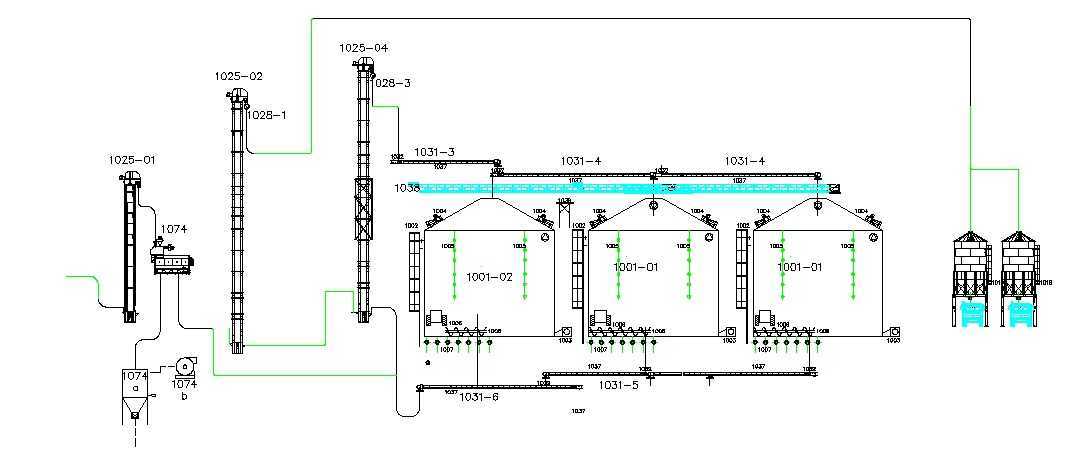

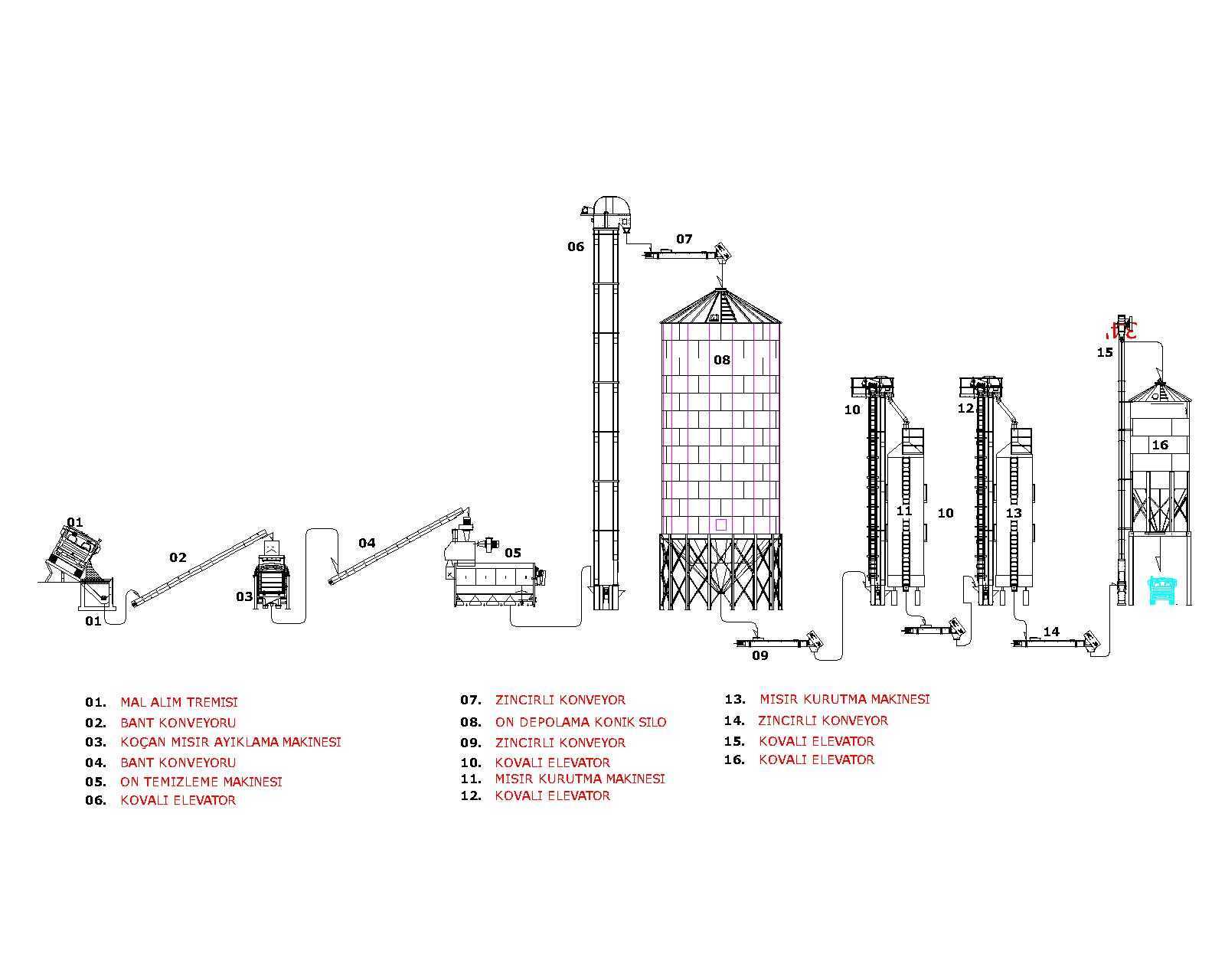

　　这套结构方案针对谷物收储环节的深层干燥需求设计，主要适配中小型粮库、粮食加工企业的原粮预处理工段，解决新收获谷物含水率偏高无法直接入库储存的痛点，可在仓储环节同步完成降水干燥作业，减少谷物转运过程中的破碎损耗与额外能耗。从实际应用场景来看，该结构可直接对接粮食收储线的进料端，完成初步清杂后的谷物直接送入仓内，无需额外配置独立干燥塔的中转输送环节，适合场地受限的中小型收储点使用，也可作为大型粮库的分区干燥单元，搭配不同通风管路实现多品种谷物的分仓干燥作业。

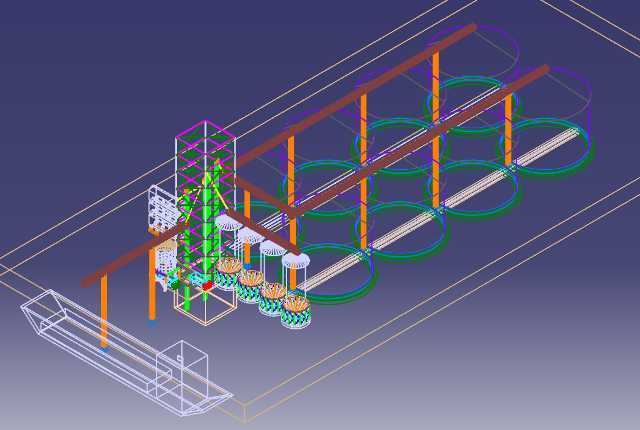

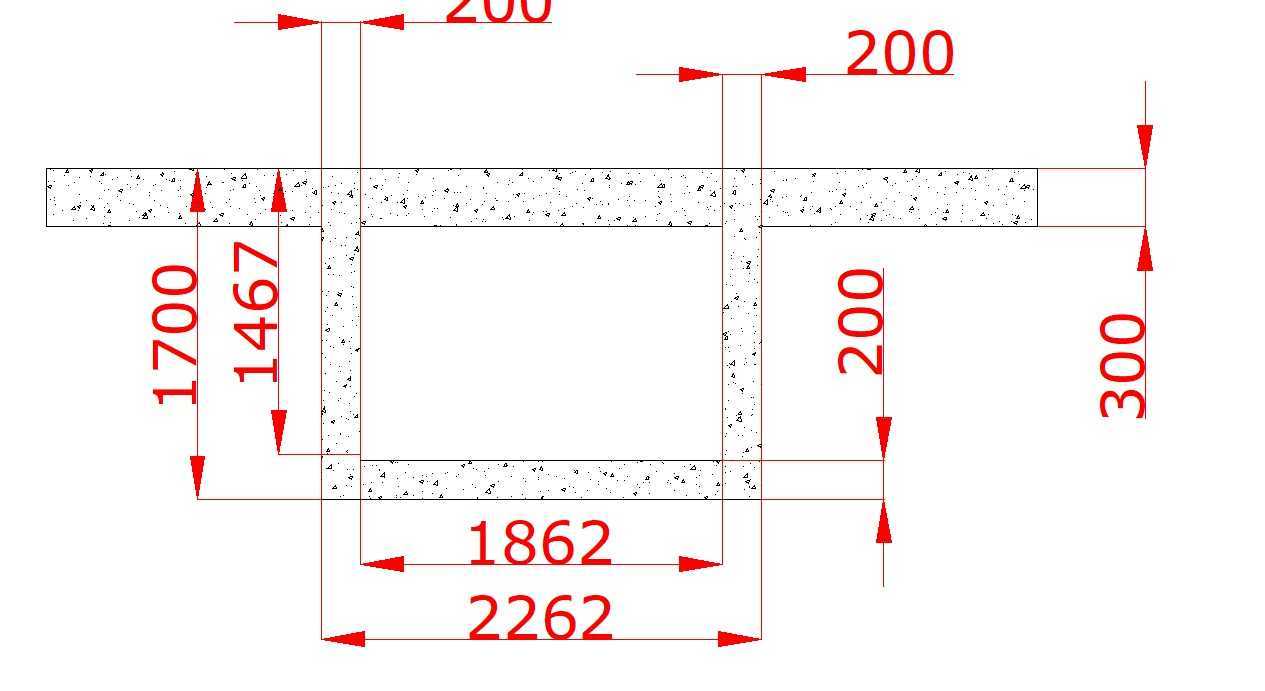

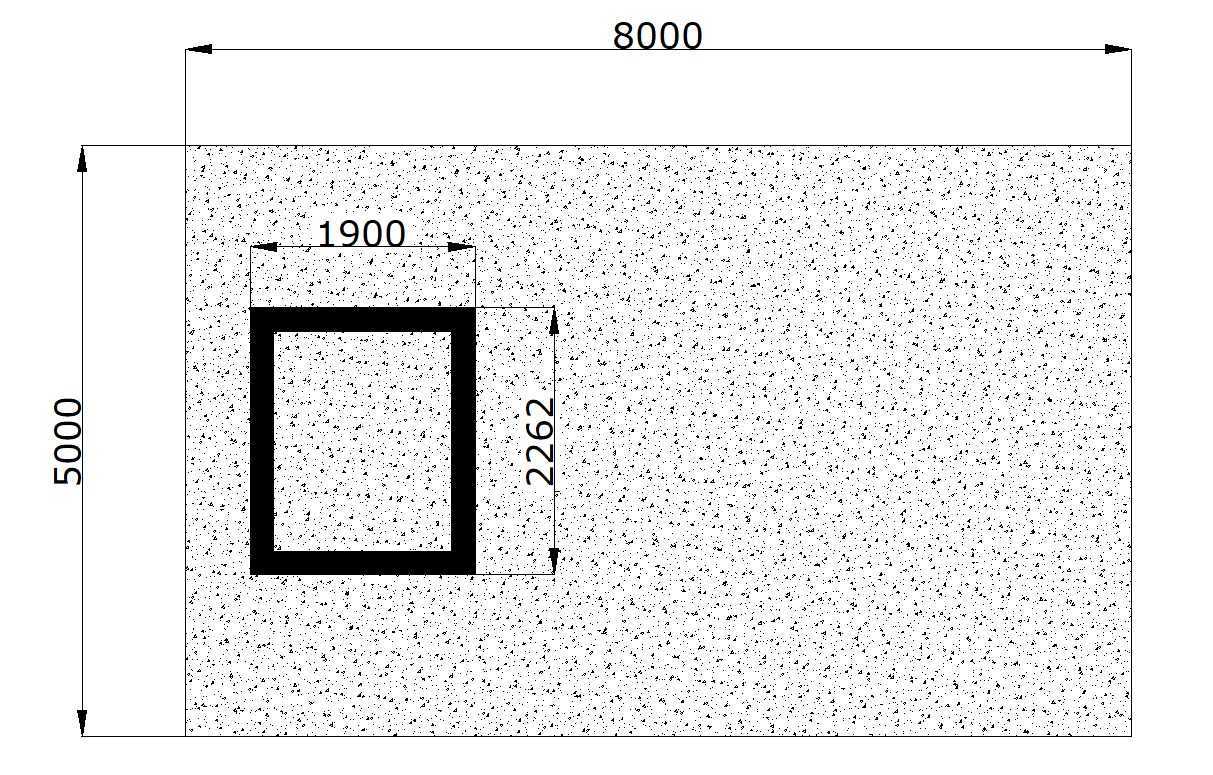

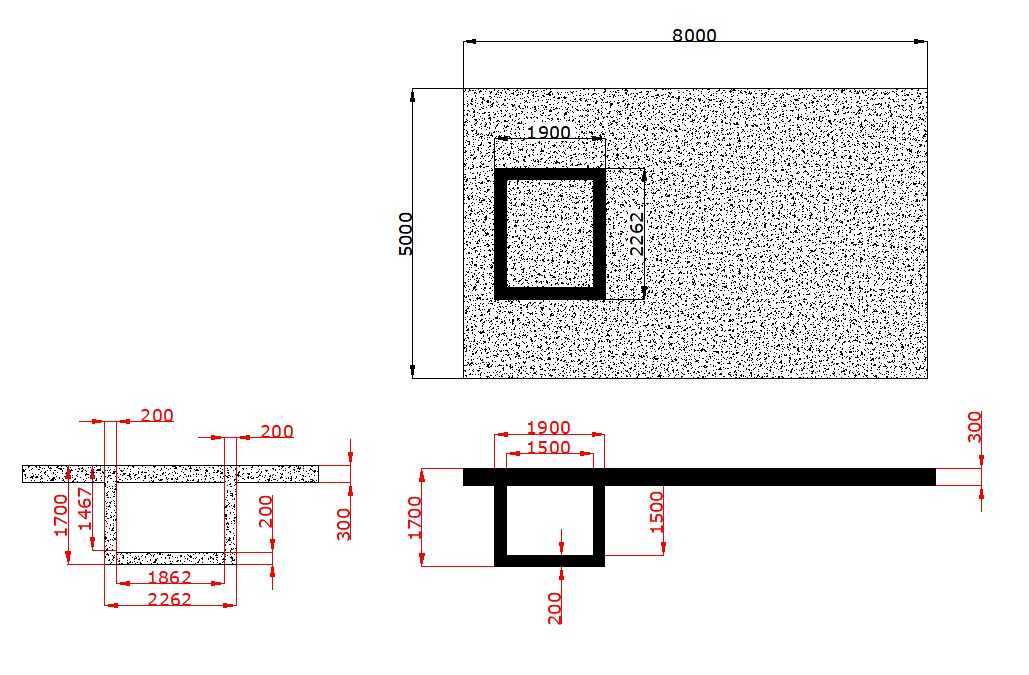

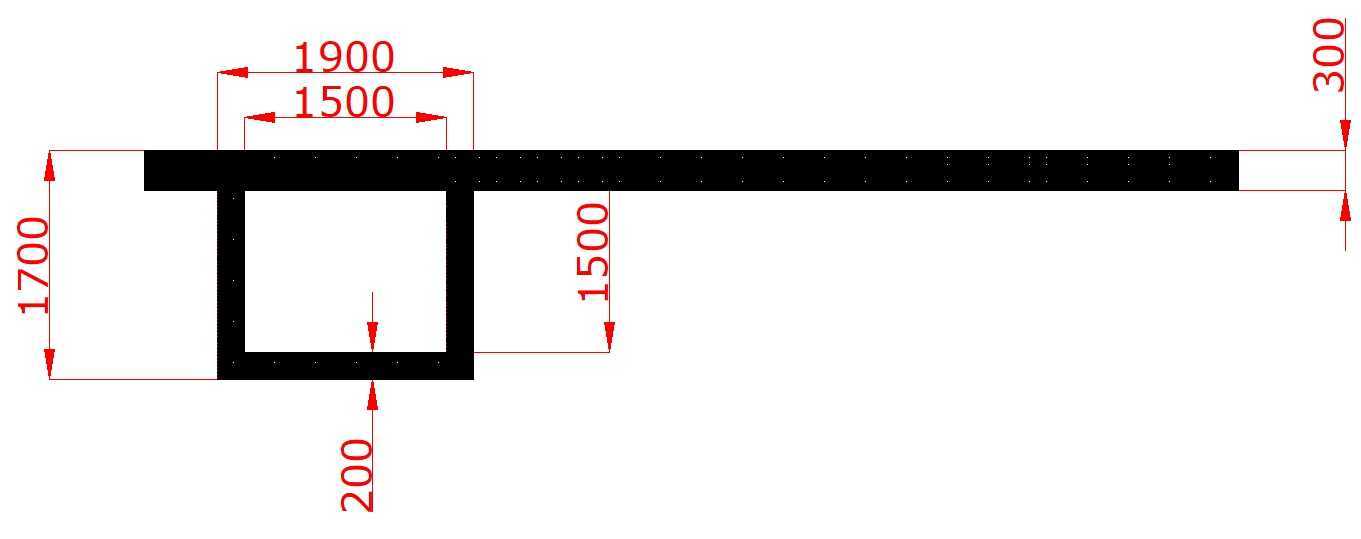

　　结构整体采用地埋式与地上段结合的布局，外轮廓总长度为8000mm，总宽度为5000mm，其中内嵌的干燥核心腔室长度1900mm，深度方向预留2262mm的有效储料高度，安装时需注意地埋段的基坑边界需超出结构外轮廓200mm，预留混凝土浇筑与防水层施工空间，地上段的操作面需预留不小于1500mm的检修通道，满足通风管路铺设与日常巡检的空间需求。剖面结构上，仓壁采用200mm厚的保温承重结构，底部预留200mm高的通风道安装空间，侧边的进料通道宽度为1457mm，可适配常规斗式提升机的出料口尺寸，出料端设置在腔室侧下方，预留300mm的高度差对接后续输送设备，避免谷物出料时出现堵塞架桥的问题。

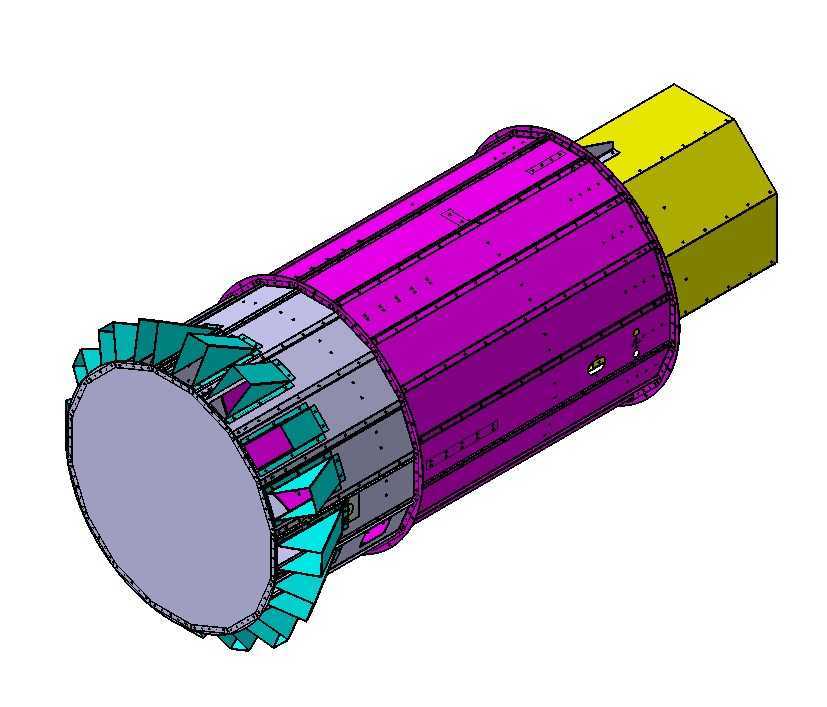

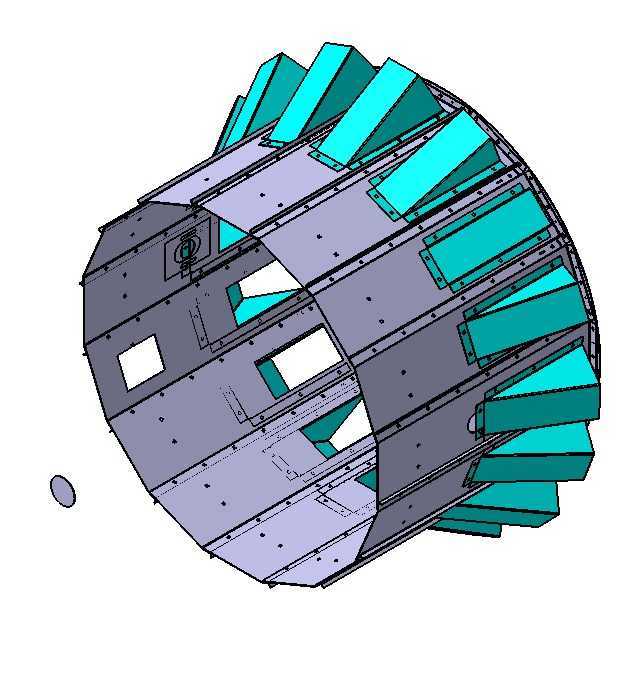

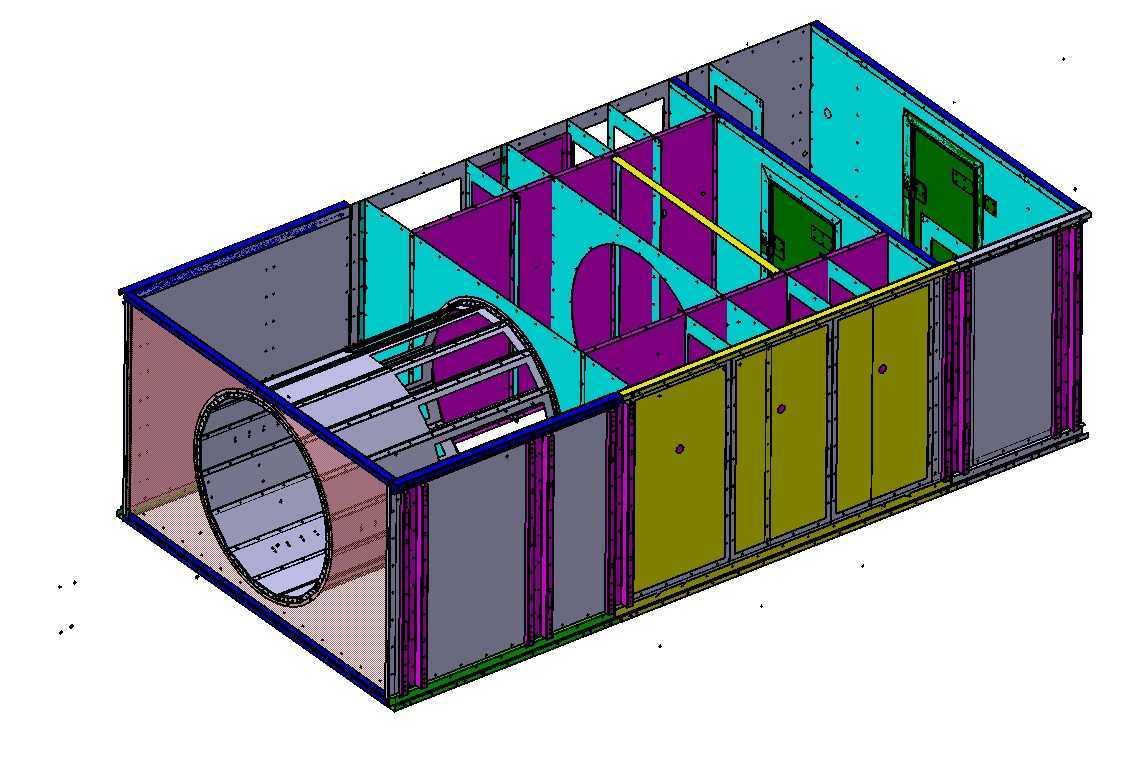

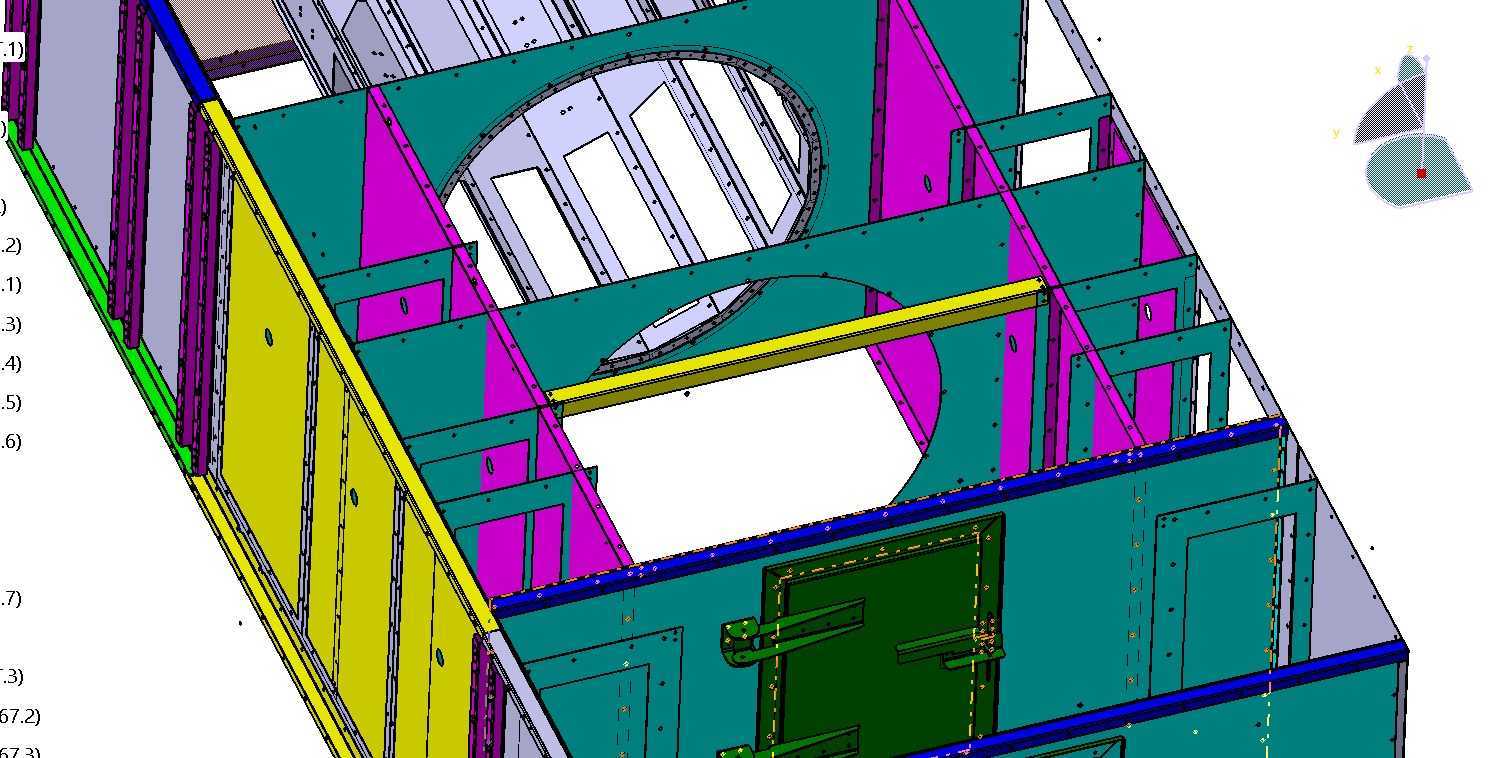

　　功能设计上，核心干燥腔室采用四周透风的栅格结构，通风路径从腔室底部的通风道进入，穿透谷物层后从顶部的排气段排出，可实现深层谷物的均匀通风干燥，避免传统表层干燥出现的含水率分层问题。仓体的进料段采用斜坡导流设计，斜坡角度设置为45度，保证谷物进料时可自然铺满整个干燥腔室，不会出现局部缺料导致的通风短路问题。结构的受力设计充分考虑谷物堆积的侧压力，仓壁的加强筋间距设置为1200mm，可满足满仓状态下的结构强度要求，无需额外增加外部支撑结构，减少现场安装的焊接工作量。

　　设计思路上优先考虑了现场施工的便捷性，所有结构部件均采用模块化拆分设计，单个部件的最大重量不超过50kg，可人工完成现场拼装，无需大型吊装设备配合，适合偏远地区的粮库现场施工。保温层采用内嵌式设计，避免露天环境下的温度变化影响仓内干燥效率，同时减少冷凝水在仓壁内侧凝结导致的谷物局部霉变问题。通风道的截面尺寸经过风量匹配计算，可适配常规低压离心风机的风压参数，无需配置高压风机即可满足6米堆高的谷物通风阻力要求，降低设备运行的能耗成本。

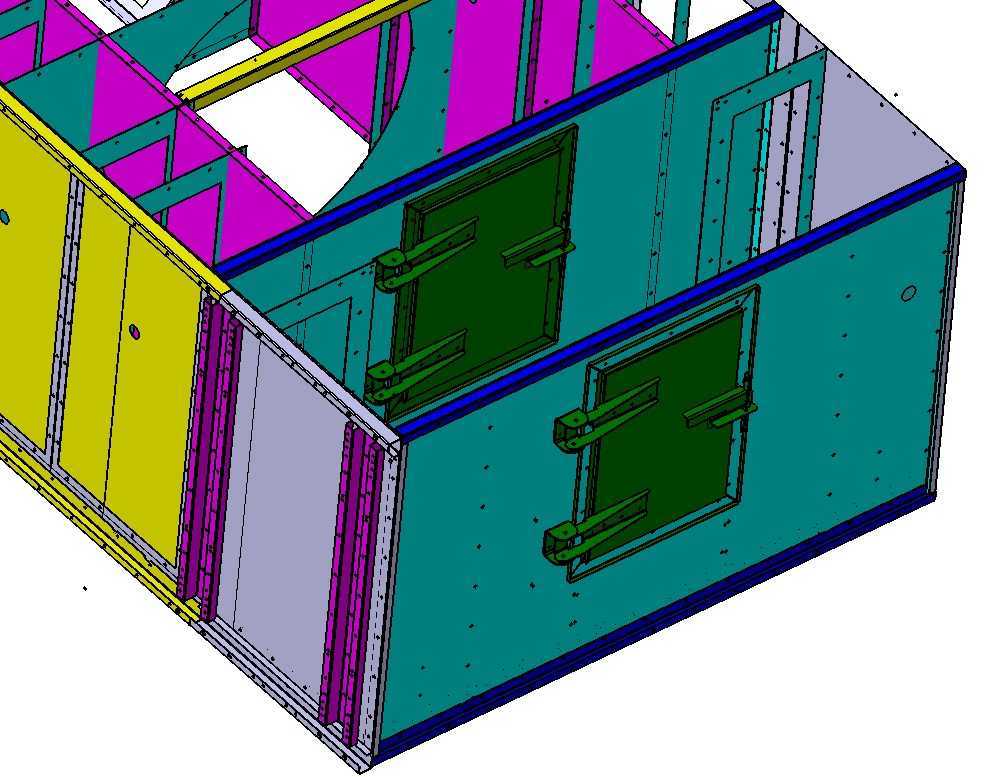

　　从实际使用的角度出发，结构的检修口设置在干燥腔室的顶部侧边，尺寸可满足人员进入腔室内部清理残留谷物与检修通风栅格的需求，底部的通风道预留清灰口，可定期清理通风道内沉积的谷物碎屑与灰尘，避免长期使用后出现通风道堵塞的问题。结构的所有外露边角均做圆弧过渡处理，避免谷物流动过程中被边角刮擦产生破碎粒，提升干燥后谷物的成品等级。进出料接口的尺寸采用行业通用规格，可直接对接现有粮食输送线的标准设备，无需额外制作转接连接件，减少现场改造的工作量。
