多品类谷物烘干处理成套设备结构设计

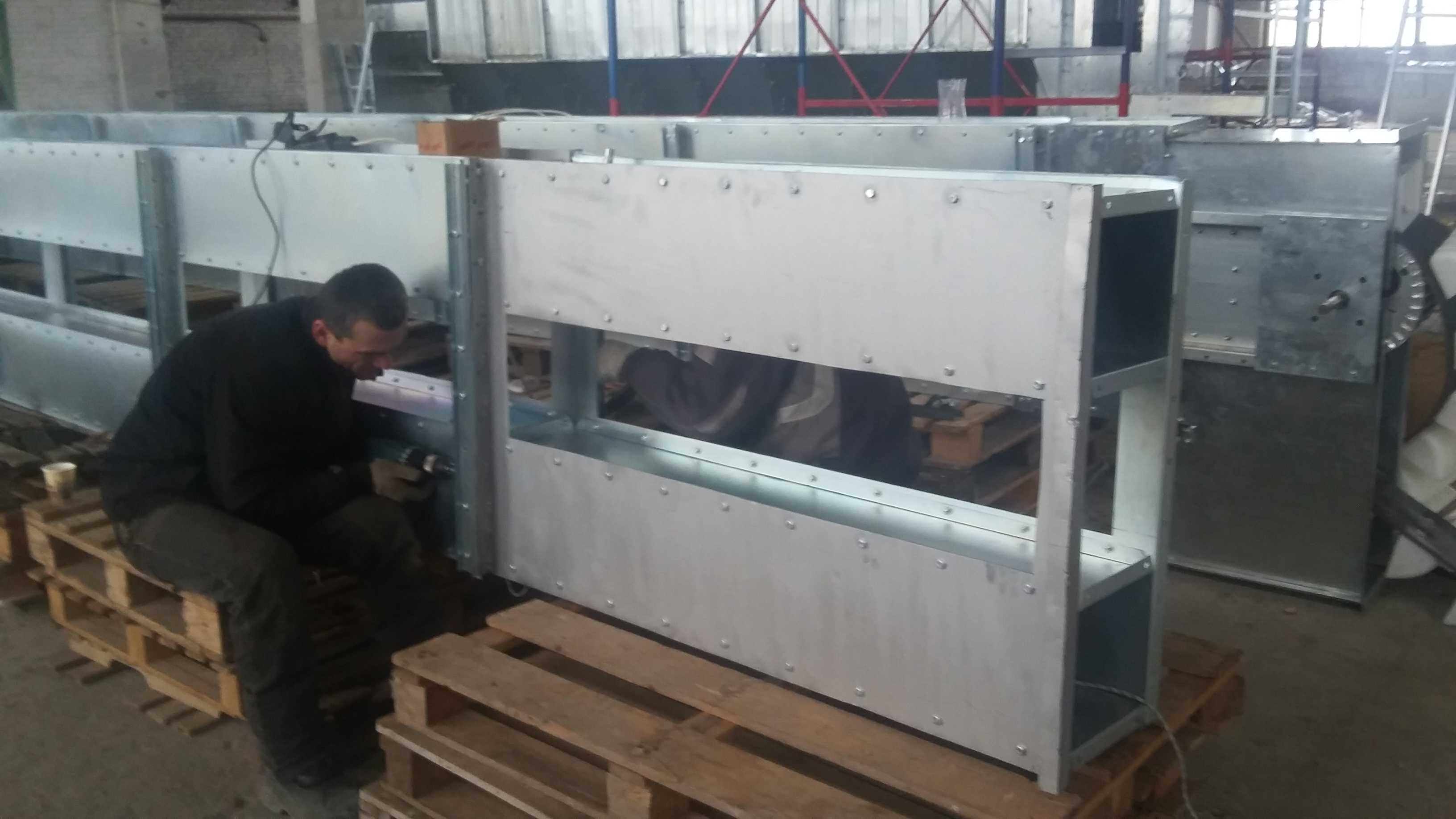

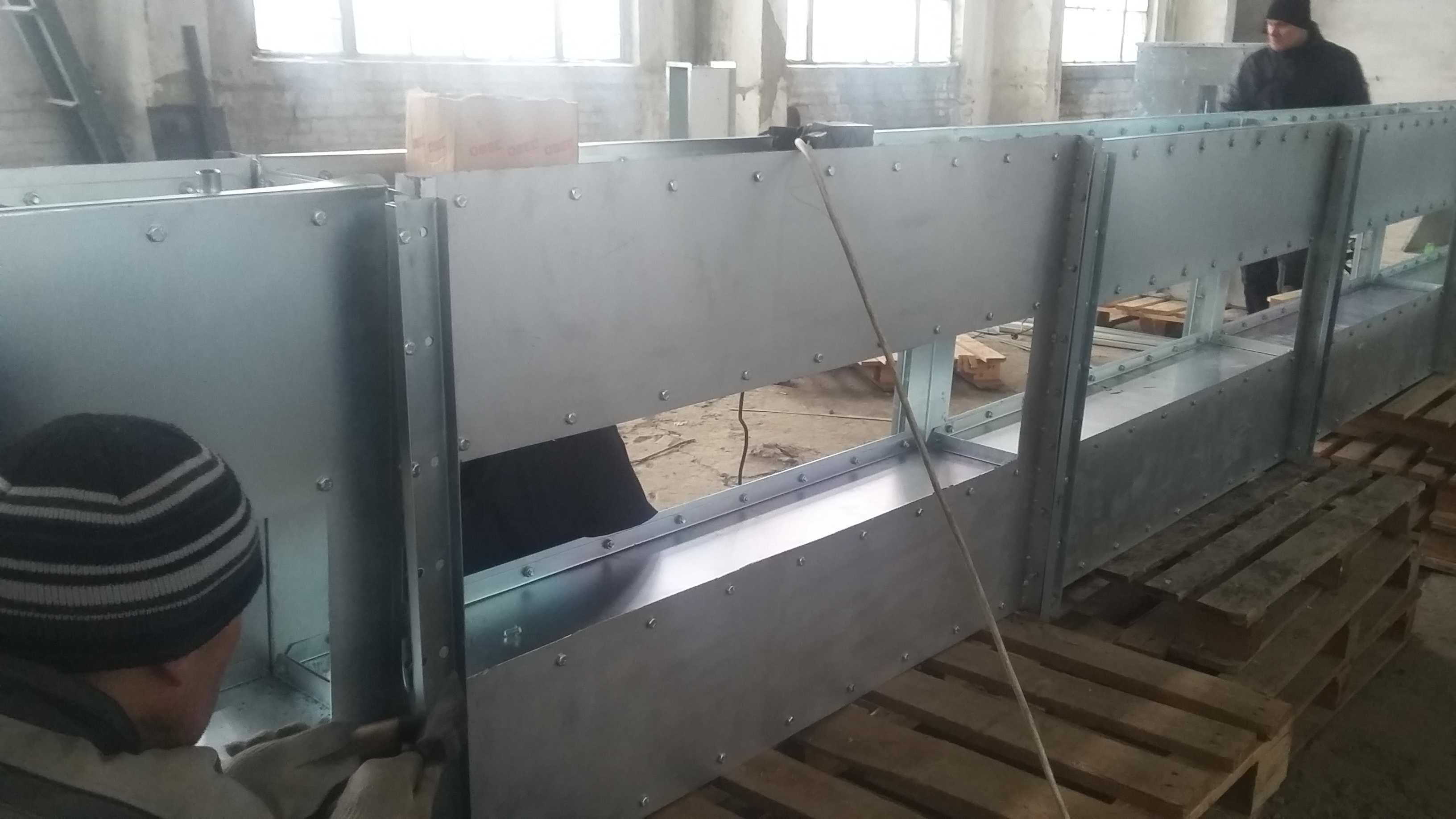

　　在粮油加工、农产品收储的一线场景里，谷物烘干设备是衔接田间收获与仓储加工的核心装备，不同于通用型热风烘干装置，这套适配多品类物料的烘干单元，从结构设计阶段就兼顾了不同谷物、坚果、杂豆的物理特性差异，避免单一参数烘干带来的爆腰、焦糊、干燥不均等问题。从现场安装的结构形态来看，设备主体采用模块化镀锌钢板拼接结构，单段烘干仓单元的高度控制在2.2米左右，宽度根据处理量分级设置，单条生产线的总安装长度可根据场地条件灵活拼接，最小安装边界要求预留单侧1.2米的检修通道，顶部需要留出0.8米的排风管路安装空间，设备基础采用150mm厚的混凝土地坪即可满足承重要求，无需额外做桩基处理，适配中小型粮食加工点、农产品收储站的场地条件。

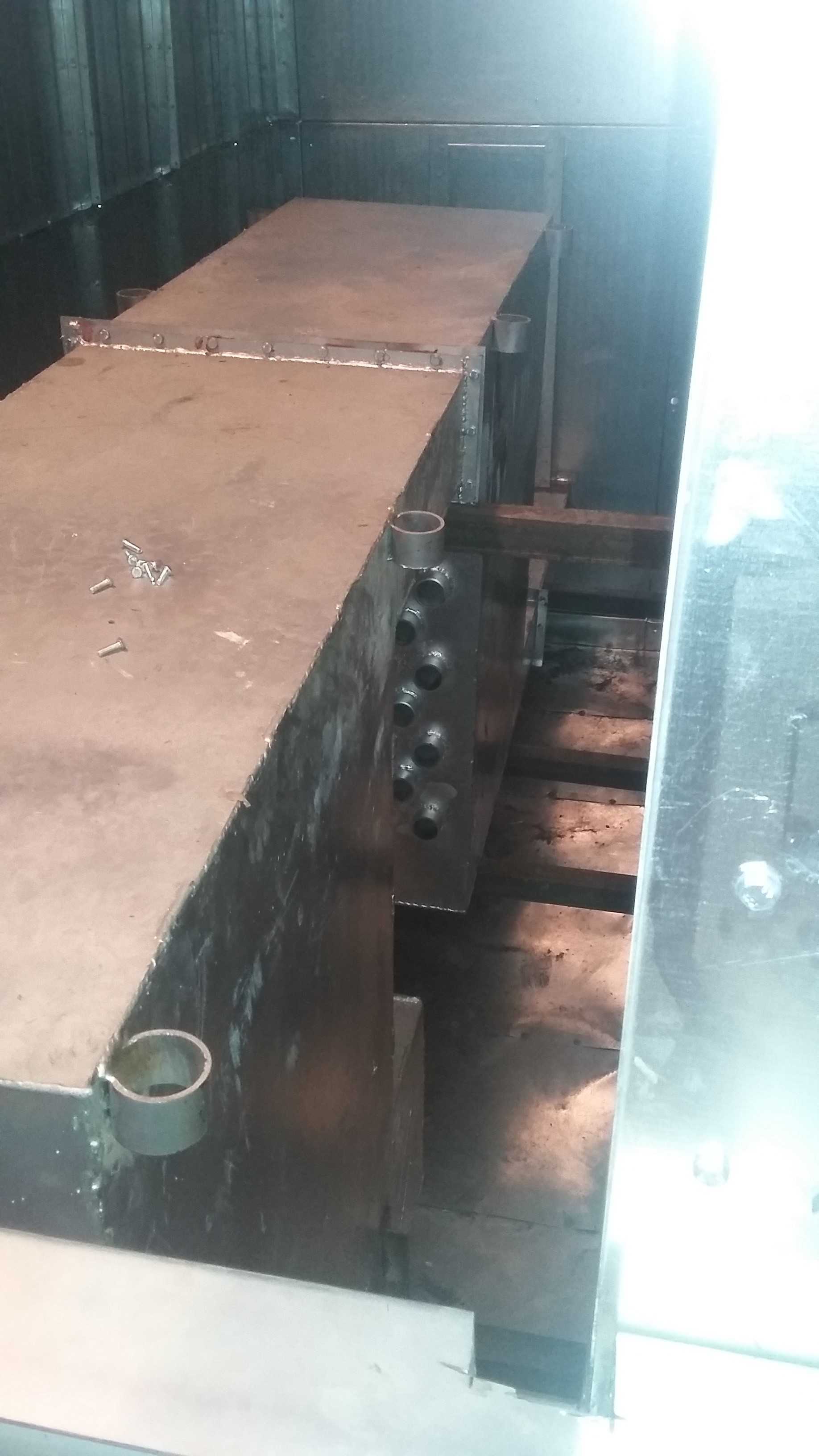

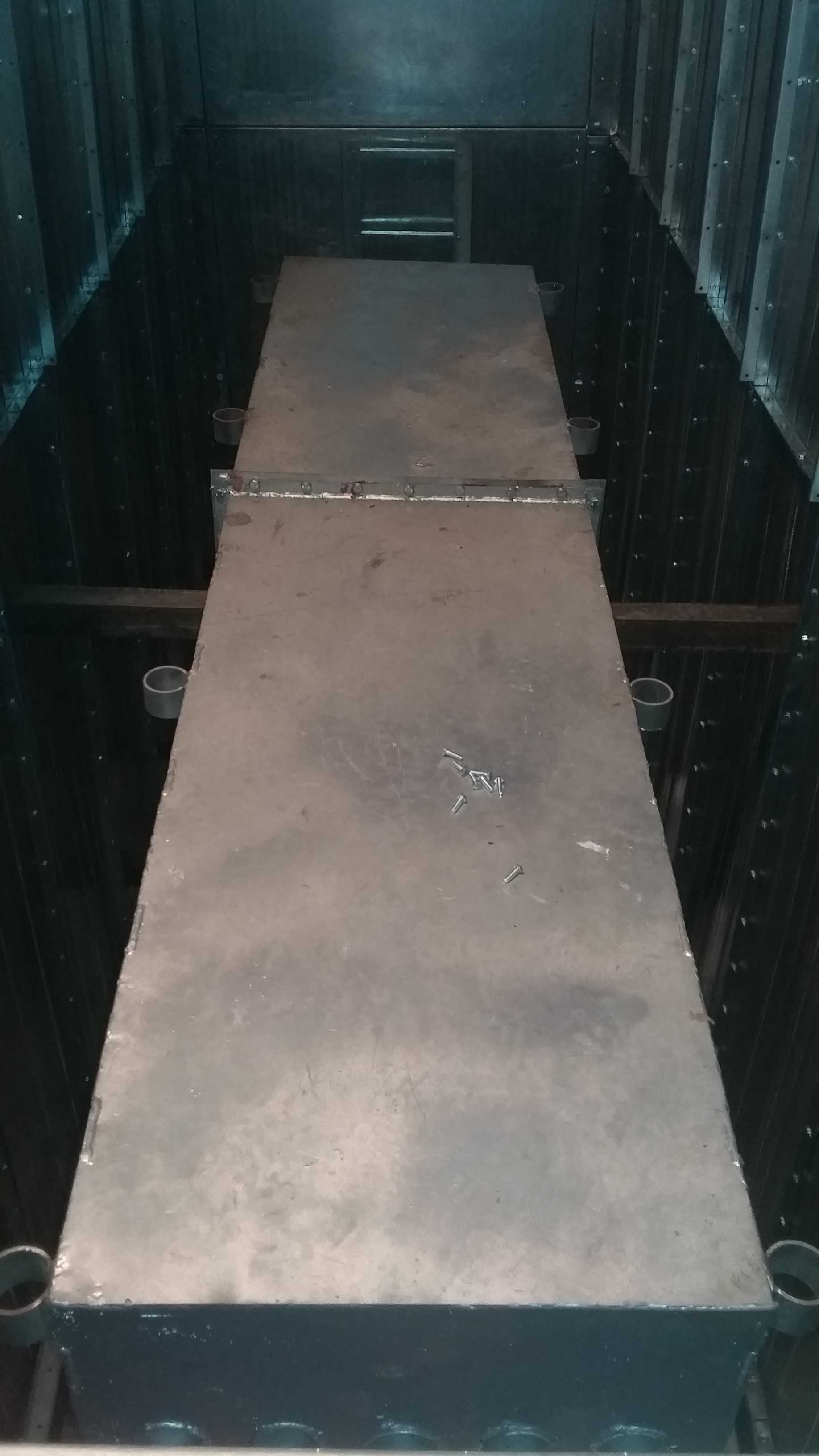

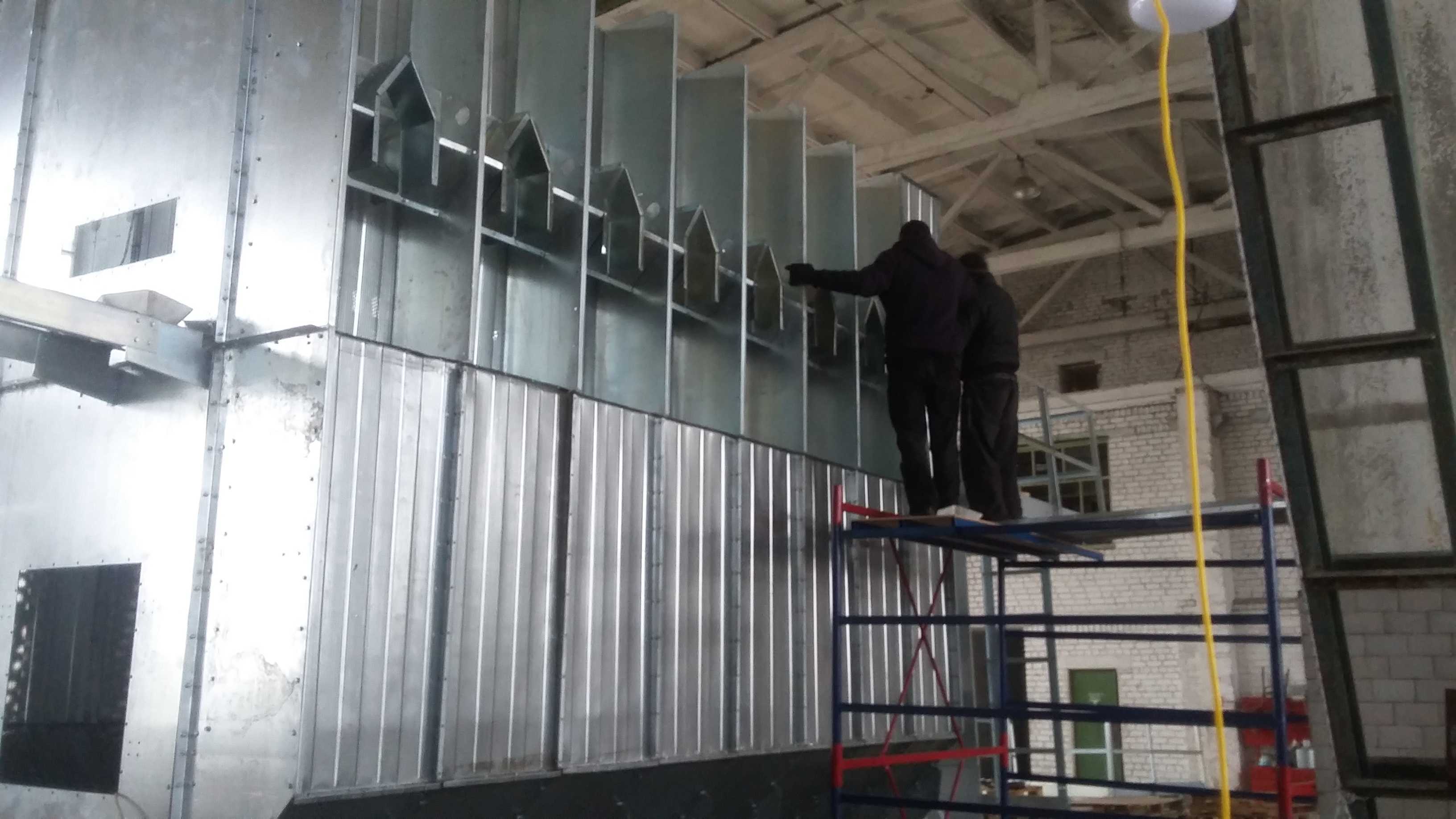

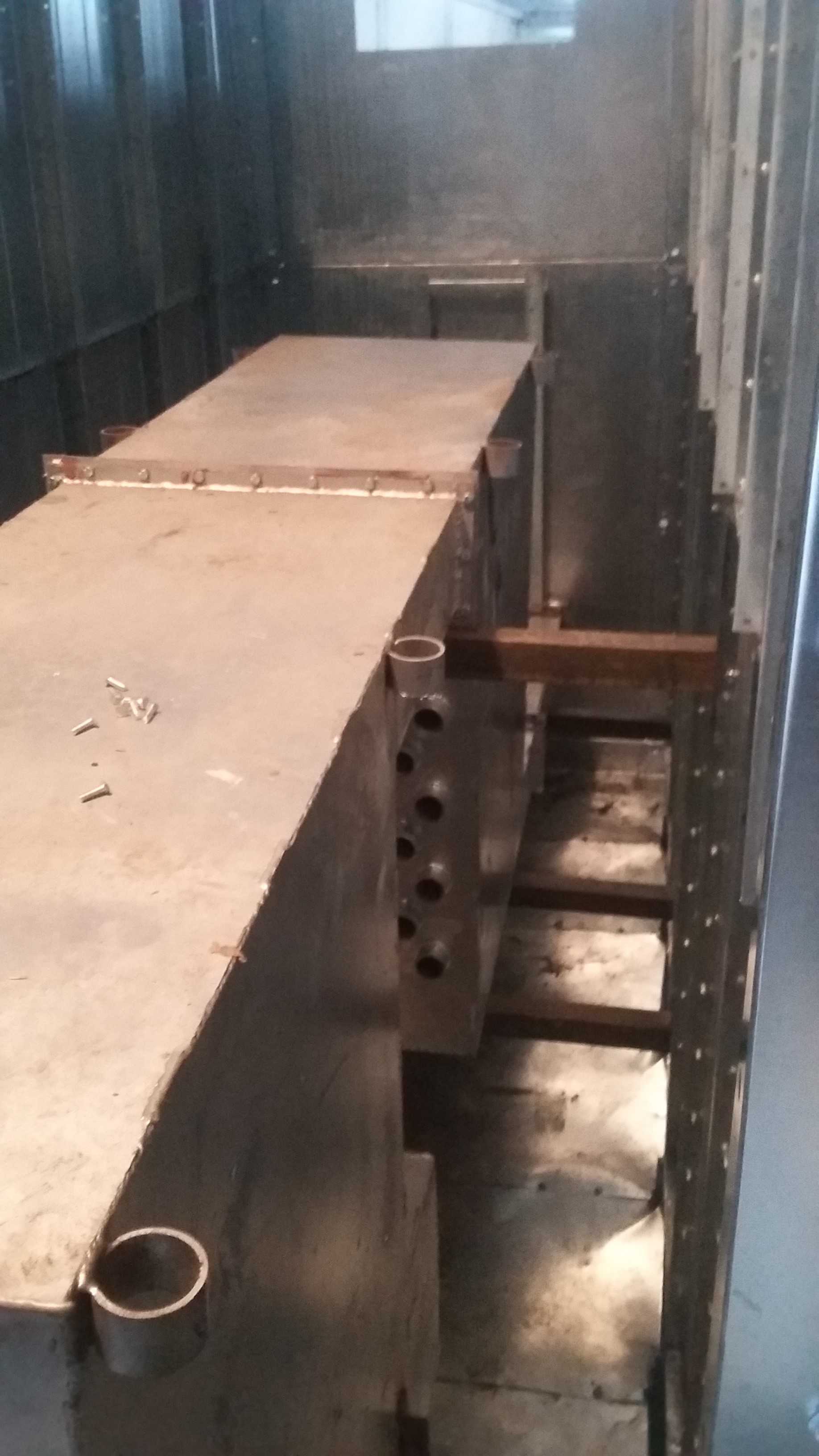

　　设备内部的导流结构是设计核心，针对玉米、稻谷这类颗粒表皮较薄、热敏性强的物料，导流板采用大倾角错排布置，让物料在重力下落过程中形成均匀的料幕，热风从侧部风道穿过料幕层，风速控制在0.8-1.2m/s区间，避免风速过高吹走轻质物料，同时保证每一粒物料都能与热风充分接触，干燥均匀度偏差控制在±0.5%以内。针对开心果、核桃这类带硬壳的坚果物料，内部导流板增设了缓苏段结构，物料在每段烘干区间停留15分钟后进入缓苏层，让果壳内部的水分自然向外扩散，避免持续高温烘烤导致果壳开裂、果仁风味流失。针对扁豆、鹰嘴豆这类蛋白含量较高的杂豆类，设备内部的料位控制结构采用阻尼式挡板，控制物料下落速度，延长低温烘干段的停留时间，避免高温导致蛋白变性，

　　影响后续加工的成品品质。从功能配置来看，整套设备的进风段设置了初效过滤结构，避免外界粉尘、杂物随热风进入烘干仓污染物料，排风段设置了余热回收单元，将排出的湿热空气与新进冷风进行热交换，能降低15%左右的热能损耗，在北方冬季低温环境下运行也能保证烘干效率稳定。设备侧面设置的快开检修门，采用密封胶条压紧结构，既保证运行过程中不漏风，也能在停机后快速打开清理内部残留的物料，避免不同品类物料切换时出现混料问题。在结构强度设计上，设备主体的钢板厚度根据仓体高度差异化选择，下部承重段采用2mm厚镀锌钢板，上部导流段采用1.5mm厚镀锌钢板，所有拼接位置采用螺栓连接加密封胶填缝，既保证整体结构的抗风载、抗振动能力，也方便后期拆解转运，

　　适合需要移动作业的收储场景。设备顶部的匀料机构采用摆臂式布料结构，进料时能将物料均匀铺在整个烘干仓截面上，避免局部料层过厚导致的干燥不透问题，布料机构的驱动端设置在设备外部，方便日常维护保养，无需进入仓内即可检修传动部件。针对不同物料的水分去除要求，设备的热风温度可在40℃-120℃区间无级调节，料层厚度可通过出口处的出料闸门调节，处理玉米这类高水分原粮时，可将料层厚度控制在300mm，热风温度设置在100℃-110℃，单次降水幅度可达10%-15%；处理开心果这类坚果时，料层厚度控制在200mm，热风温度设置在60℃-70℃，缓慢去除果壳附着的游离水，保证果仁品质。整套设备的安装不需要复杂的吊装设备，单段仓体重量控制在80kg以内，2-3名安装工人即可完成拼接组装，安装周期控制在3天以内，大幅降低了中小加工主体的设备投入门槛。在实际运行过程中，设备的物料通道全部采用圆弧过渡结构，不存在直角积料死角，避免物料长期堆积在仓内发生霉变，每次换料清理仅需要打开侧部检修门，用压缩空气吹扫即可完成清洁，不需要大量人工掏料。设备的支撑结构采用型钢焊接框架，表面做热镀锌防腐处理，在高湿的烘干作业环境下，使用寿命可达15年以上，框架底部设置的可调地脚，可适应不太平整的安装地面，调节范围在±50mm，保证设备整体垂直度偏差不超过1‰，避免物料下落过程中出现偏流问题。
