多层塔式多品类谷物烘干加工设备结构

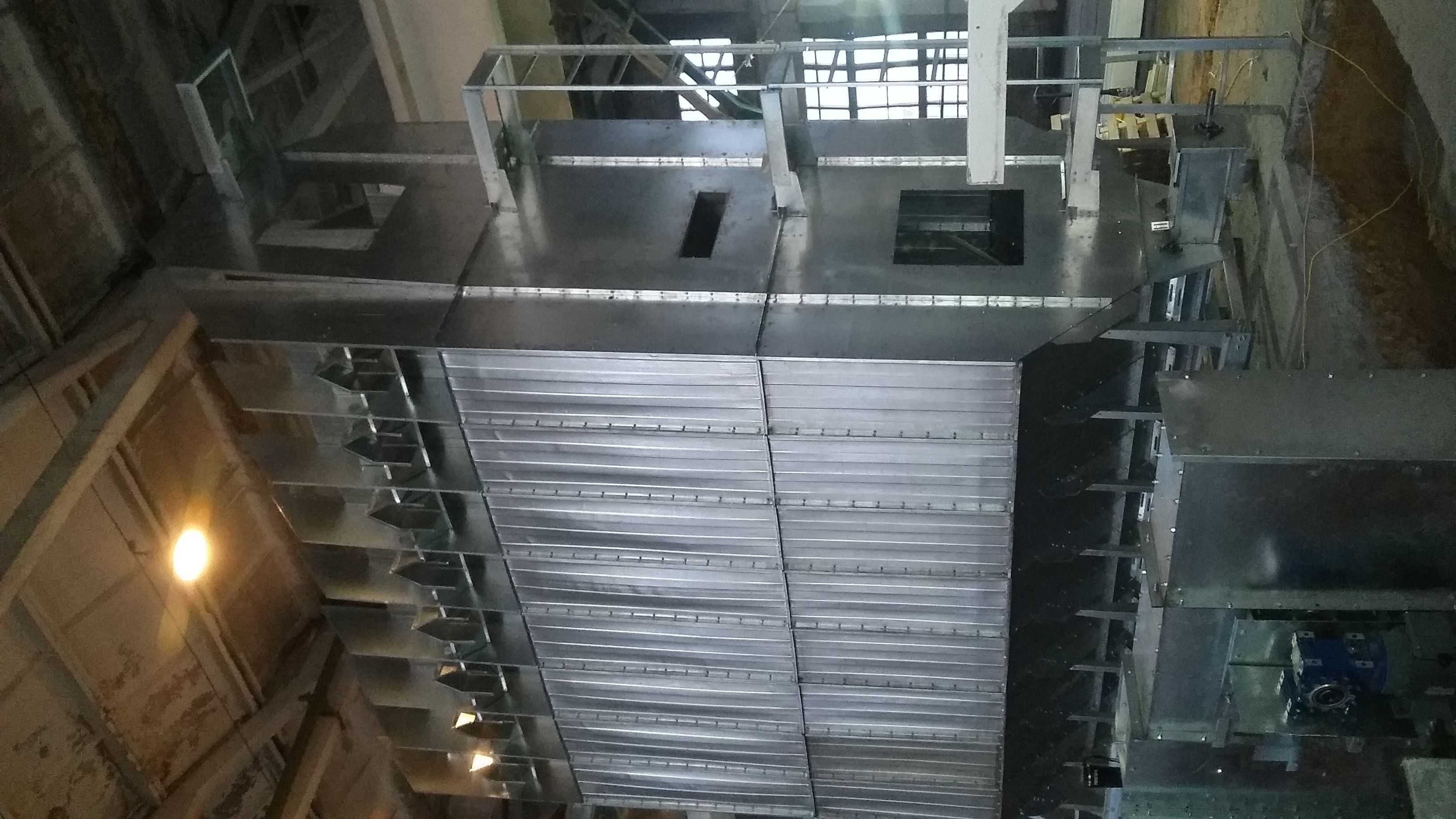

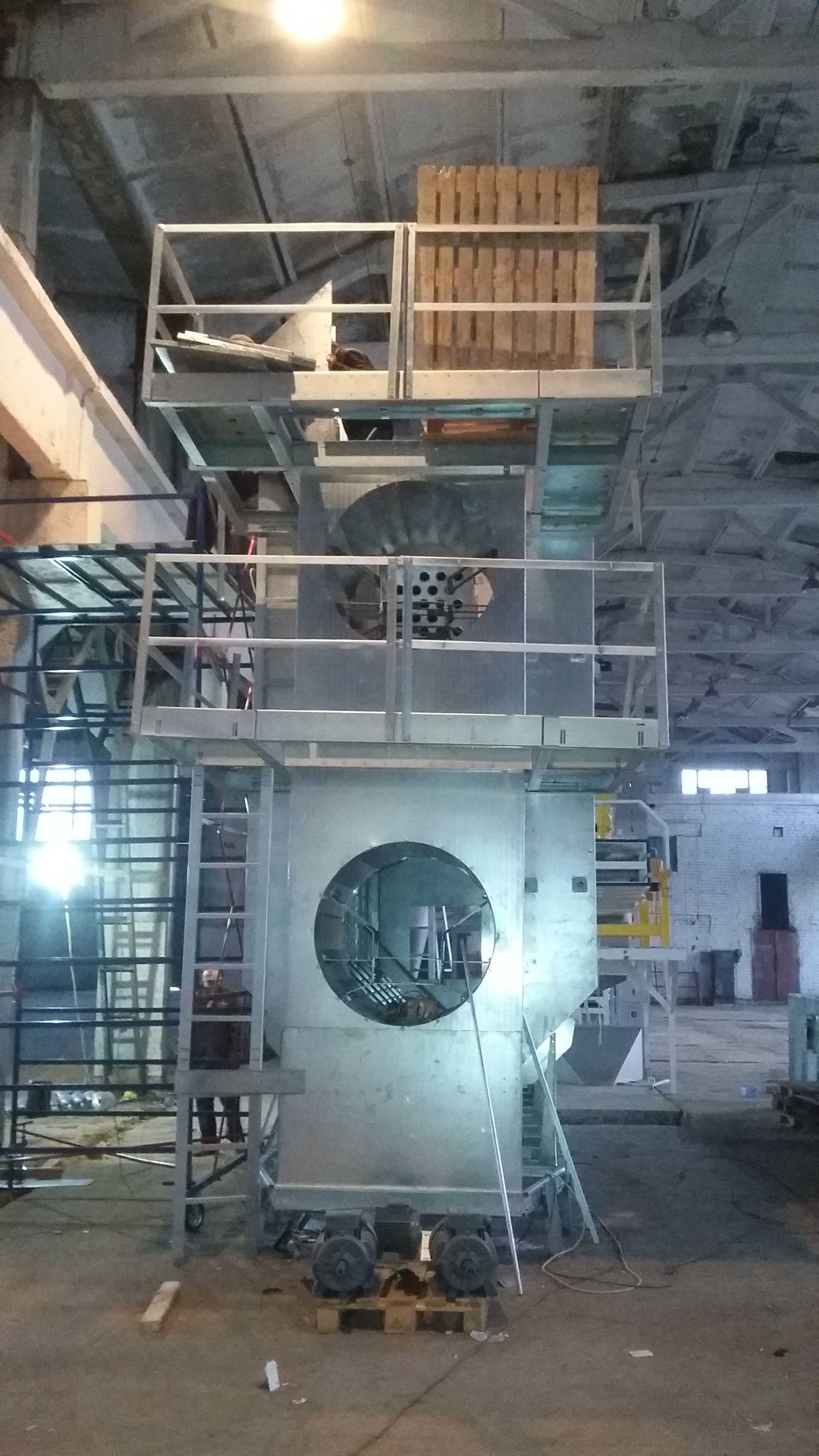

　　这套多层塔式烘干设备的三维结构，核心面向粮油加工、坚果初加工领域的连续式生产场景，在粮食收储站、农产品精深加工园区、区域性烘干服务点都有广泛适配性，区别于小型批次式烘干设备，其结构设计围绕大吞吐量连续作业展开，可覆盖玉米、稻谷、开心果、核桃、扁豆、鹰嘴豆等多种颗粒状农产品的降水处理需求。从整体结构布局来看，设备采用双层操作平台搭配立式主塔的设计思路，下层主塔为核心烘干换热腔，侧面开设椭圆形检修人孔，方便运维人员进入腔体检修换热组件、清理残留物料，人孔边缘做了圆弧过渡卷边处理，避免棱角划伤操作人员，也能减少物料在边角处的积留。上层平台为进料暂存与匀料区，可临时码放待烘干物料周转箱，平台护栏采用标准化方管焊接结构，

　　护栏高度符合工业操作平台安全规范，预留的上下爬梯踏步间距控制在220mm，适配日常巡检与小批量物料转运的通行需求。设备主腔体内部设计了多层交错式导料板，物料从顶部进料口进入后，会沿着导料板呈S形缓慢下落，延长物料在腔体内的停留时间，热风从腔体侧部的进风口送入，穿过料层时与物料充分接触带走水分，排风从顶部出风口统一排出，这种错流换热的结构设计，能保证不同粒径的物料都能获得均匀的烘干效果，避免局部过烘或者水分不达标的问题。针对不同物料的烘干特性差异，结构设计上预留了风温、风速调节的安装接口，可根据物料的含水率、粒径大小调整热风参数，比如烘干玉米这类大粒径高水分粮食时，可加大下层热风通量快速去除表层游离水，烘干开心果、核桃这类带壳坚果时，

　　可调整为中温慢烘模式，避免外壳开裂影响成品品相。从安装边界来看，设备整体落地尺寸适配常规工业厂房的层高要求，底部预留了150mm的安装找平空间，可通过垫铁调整设备水平度，避免长期运行过程中因基础沉降导致导料板倾斜、物料偏流的问题，设备进料口与上层平台的间距预留了叉车卸料的操作空间，出料口位于主塔底部侧方，可直接对接后续的输送、冷却、仓储设备，无需额外增设转接料斗，减少生产线的物料转运环节。操作平台的荷载设计按照每平方米200kg的均布荷载计算，可同时容纳3-4名操作人员进行巡检、清理作业，平台表面铺设花纹防滑钢板，避免物料洒落导致人员滑倒，爬梯侧部设置了连续扶手，从地面一直延伸到上层平台入口处，符合高空作业的安全防护要求。

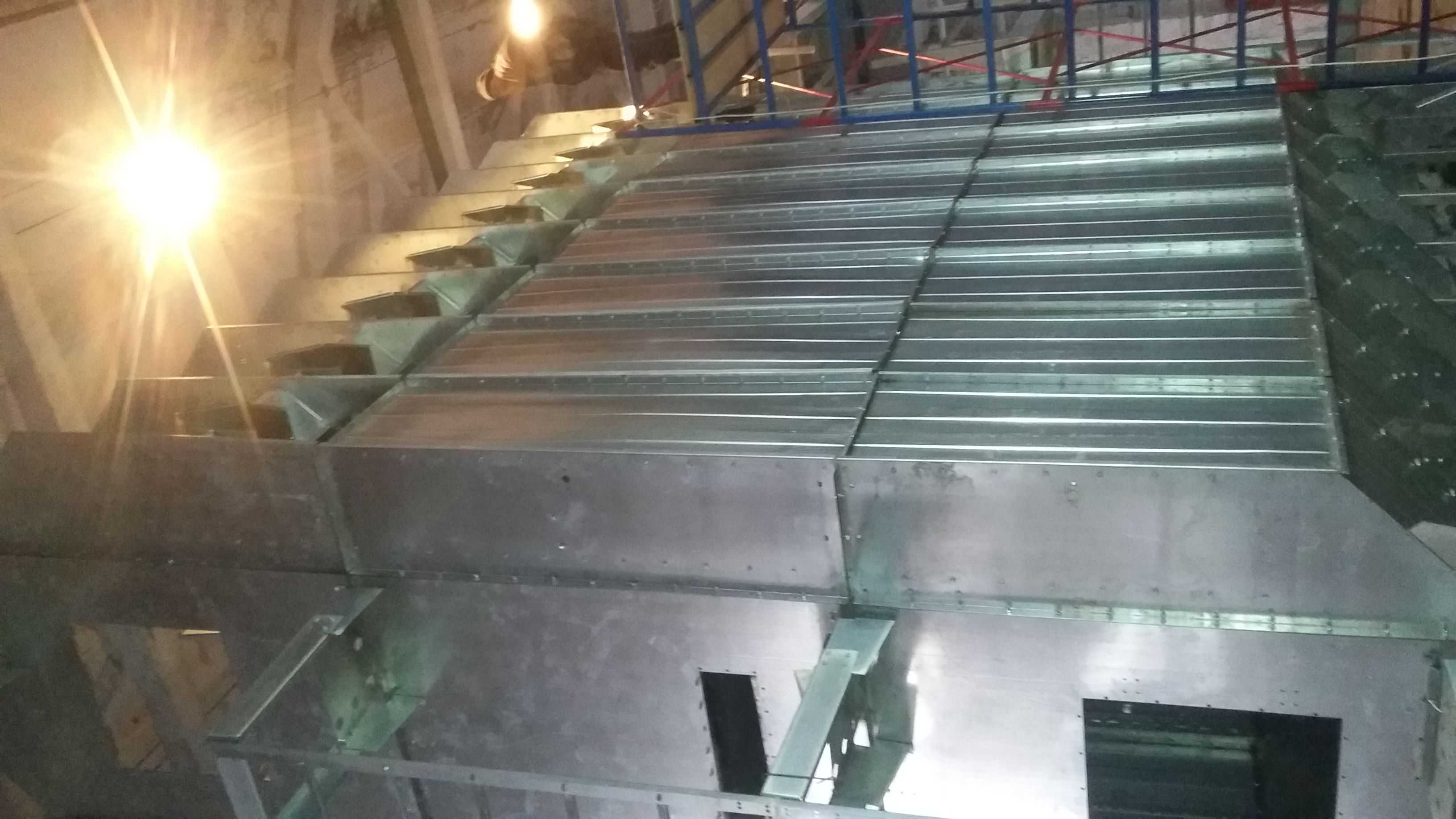

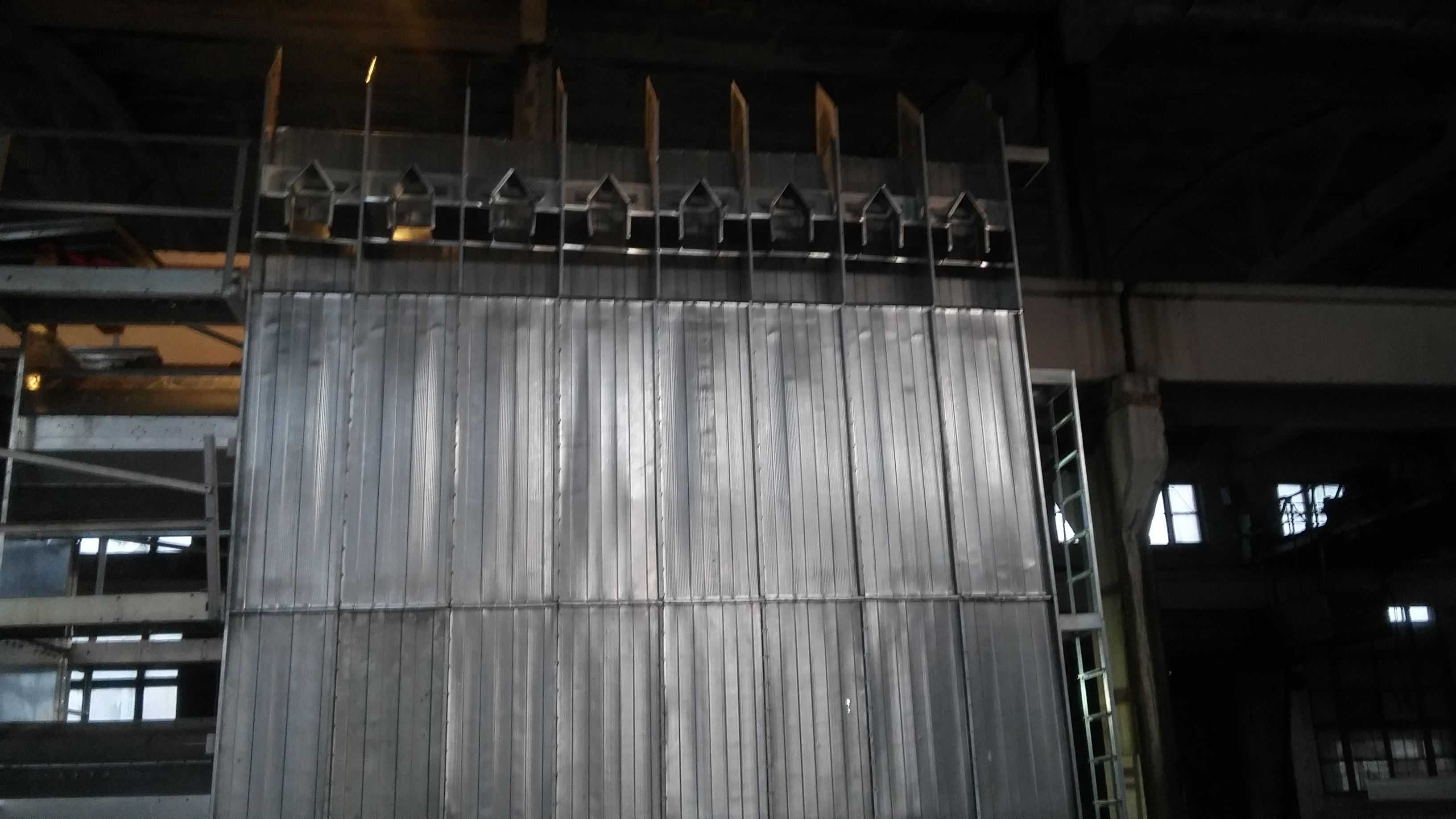

　　设备的外壳采用分段式拼装结构，每段壳体之间通过法兰螺栓连接，密封垫采用耐高温硅橡胶材质，既能减少热风泄漏降低能耗，也方便后期运输时拆分装车，进场后可快速组装完成，不需要现场进行大量焊接作业，缩短安装调试周期。在腔体内部的热风分布区域，设计了匀风板结构，避免热风直接冲击局部料层导致物料过烘，匀风板上的开孔采用渐变式孔径设计，靠近进风口位置开孔率低，远离进风口位置开孔率高，保证整个腔体截面的风速均匀性，物料下落过程中各区域的受风条件一致，烘干后的物料水分差可控制在1个百分点以内，满足后续仓储或者加工的水分要求。针对烘干过程中产生的碎末、杂质，腔体底部设计了清灰斗，可定期打开排灰口清理沉降的杂质，避免杂质在腔体内堆积影响热风流通，也能减少杂质混入成品物料中影响品质。设备整体的钢结构件都做了热镀锌防腐处理，适配农产品加工车间高湿、多粉尘的作业环境，延长设备的整体使用寿命，减少后期的防腐维护工作量。
