多品类农产品连续式谷物烘干设备结构

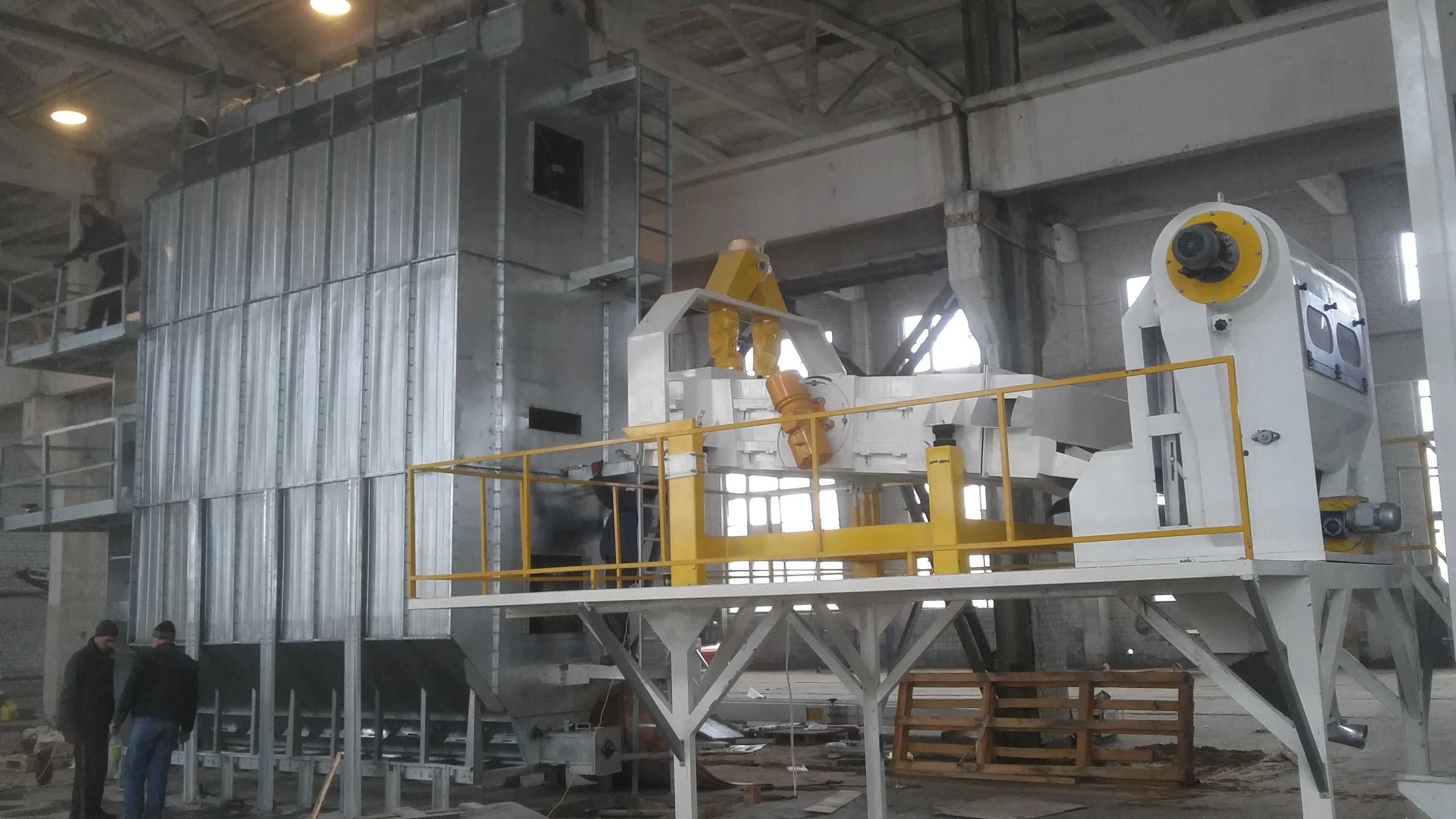

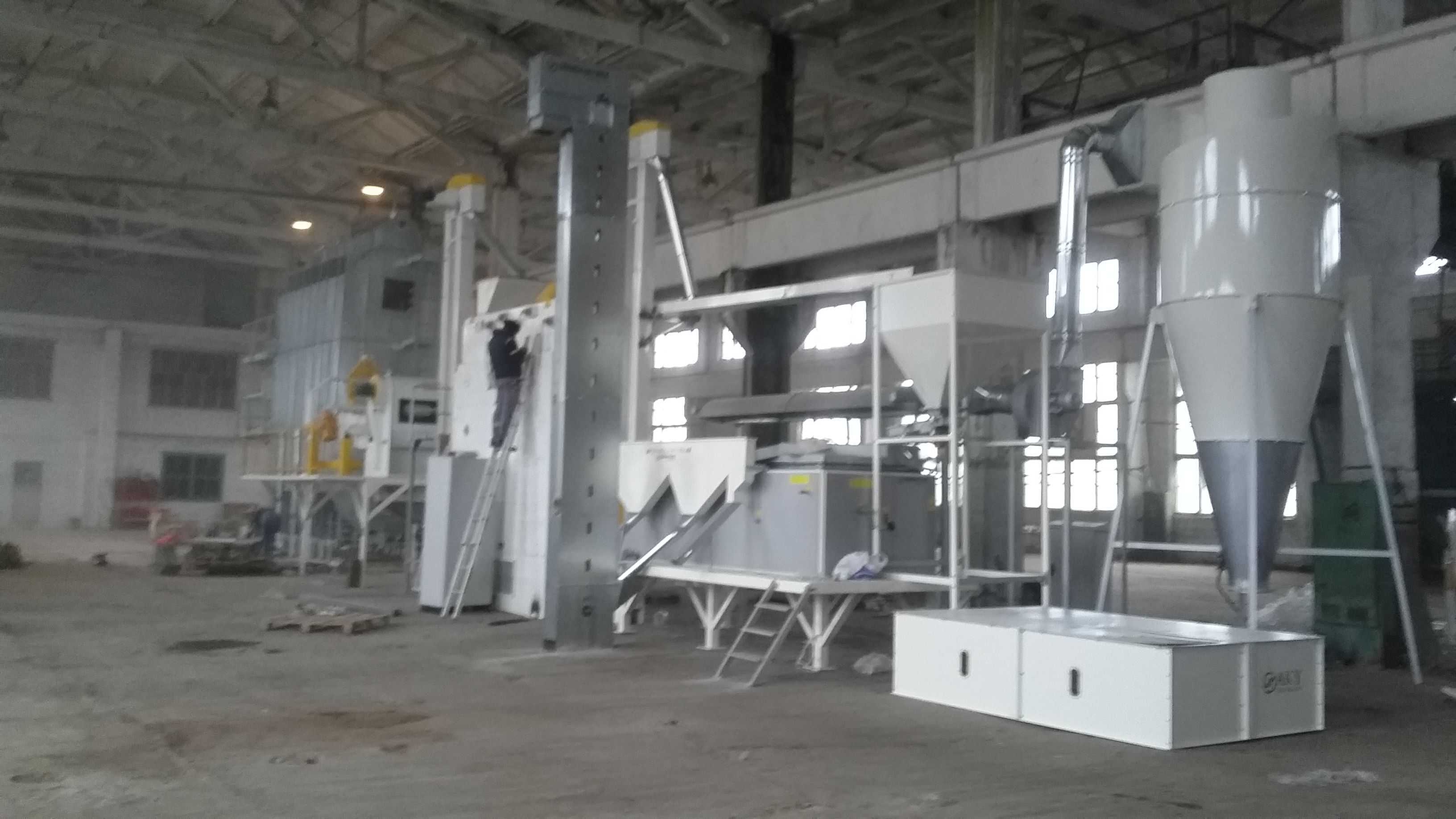

　　这套设备的三维结构完全围绕规模化粮油及坚果加工产区的连续作业需求搭建，区别于小型批次式烘干设备，其整体采用立式塔体加侧边提升输送的布局，在粮食收储站、大型农产品加工厂的原料预处理工段，可直接对接前端进料输送线与后端仓储入仓环节，无需额外中转转运。从现场安装的实际边界来看，设备主体塔体的安装预留宽度需覆盖两侧检修通道与侧边提升机的安装空间，高度方向要匹配厂房檐高与顶部进料口的卸料落差，底部出料段要预留足够的空间接后续输送设备，整体安装基础需做硬化处理，承载主塔体满料状态下的总重量，避免长期运行出现基础沉降影响设备同轴度。

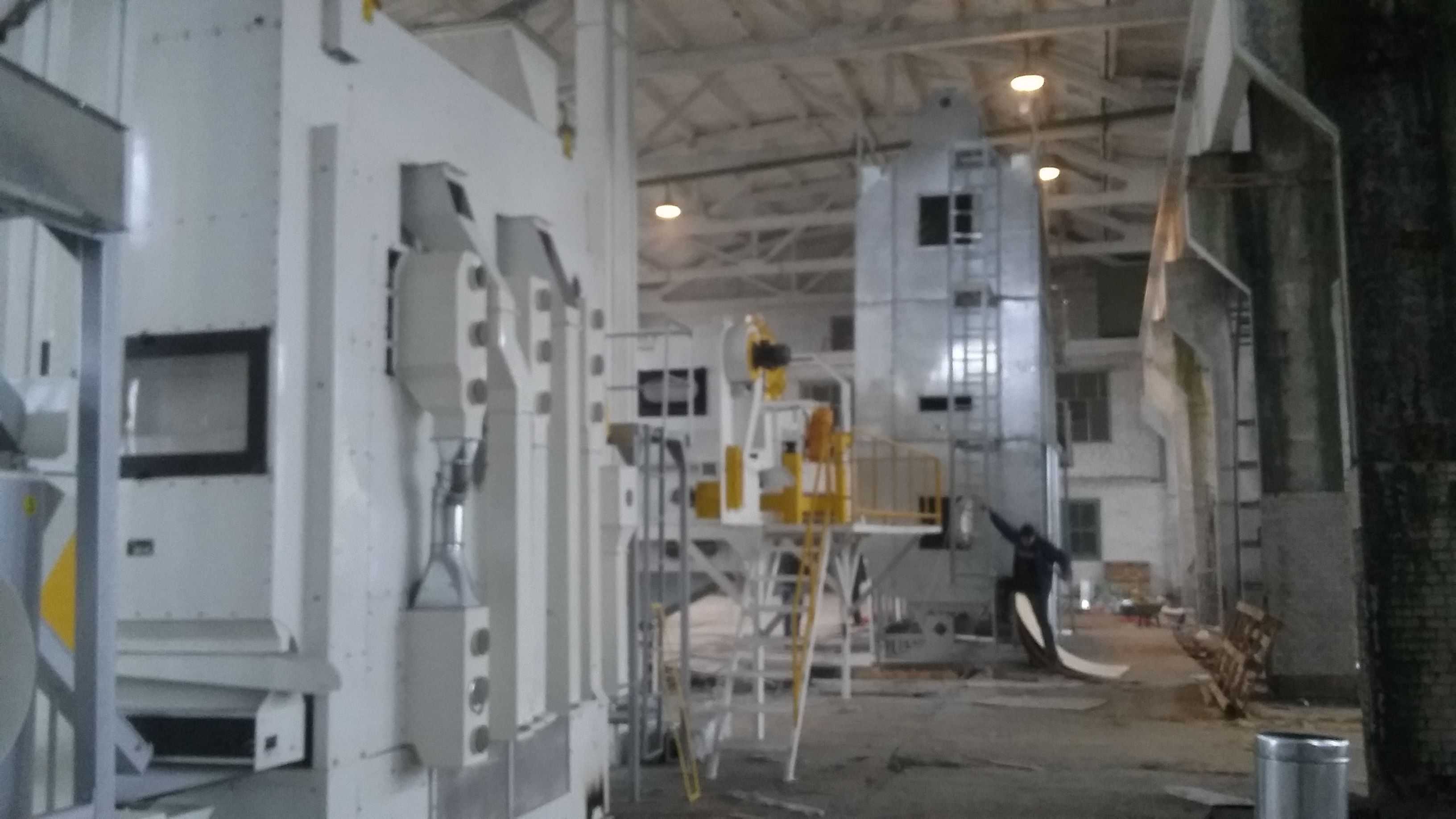

　　设备的功能分区完全顺着物料的流向排布，侧边的斗式提升机负责将待烘干的物料从地面进料口提升至塔体顶部的匀料机构，匀料段采用多格分料结构，避免物料进入烘干段时出现偏料导致局部烘干不均的问题。烘干段内部根据不同物料的烘干特性设置了多层交错布置的导流角状盒，热气流从进风段进入后穿过角状盒间隙与物料充分接触，带走物料内部的游离水，不同品类的物料可通过调整热风温度、物料在塔内的停留时间来匹配烘干需求，比如玉米烘干时可适当提高热风温度、延长停留时间来降低籽粒内部水分，开心果、核桃这类带壳坚果则需要控制热风温度避免外壳开裂影响后续存储，鹰嘴豆、扁豆这类小粒径杂豆则需要调整匀料段的分料间隙，避免小颗粒物料卡滞在导流结构缝隙中。

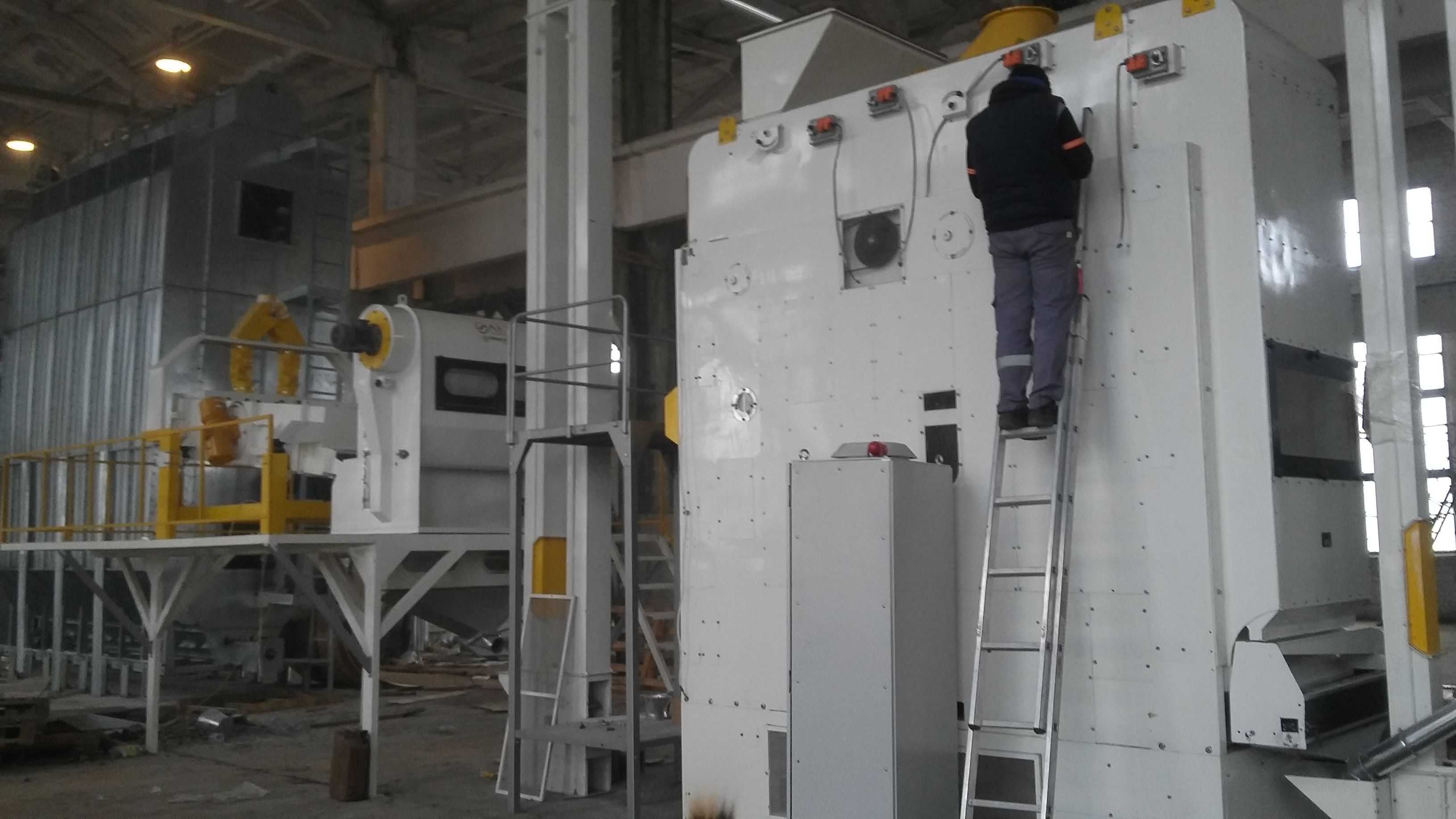

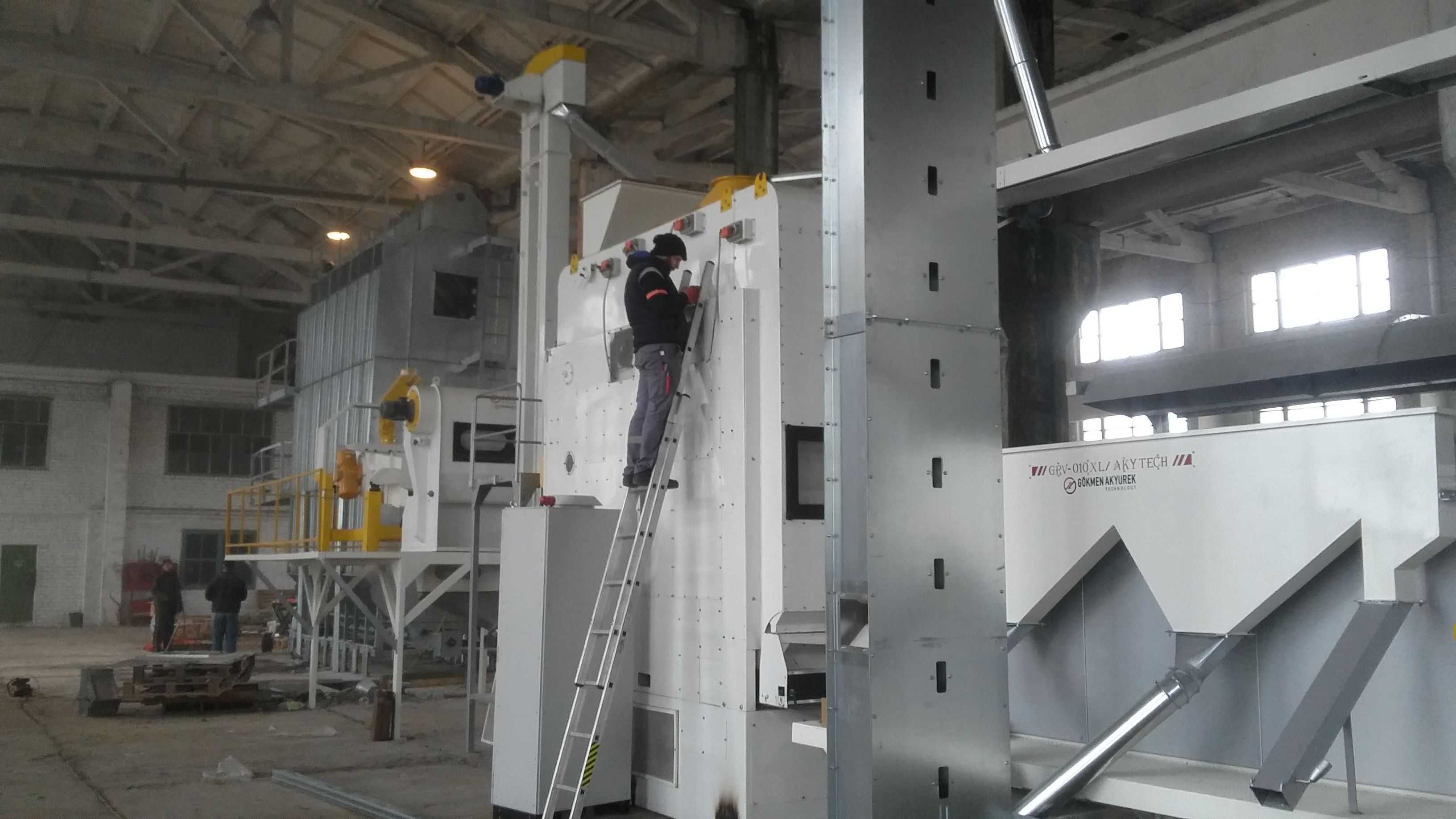

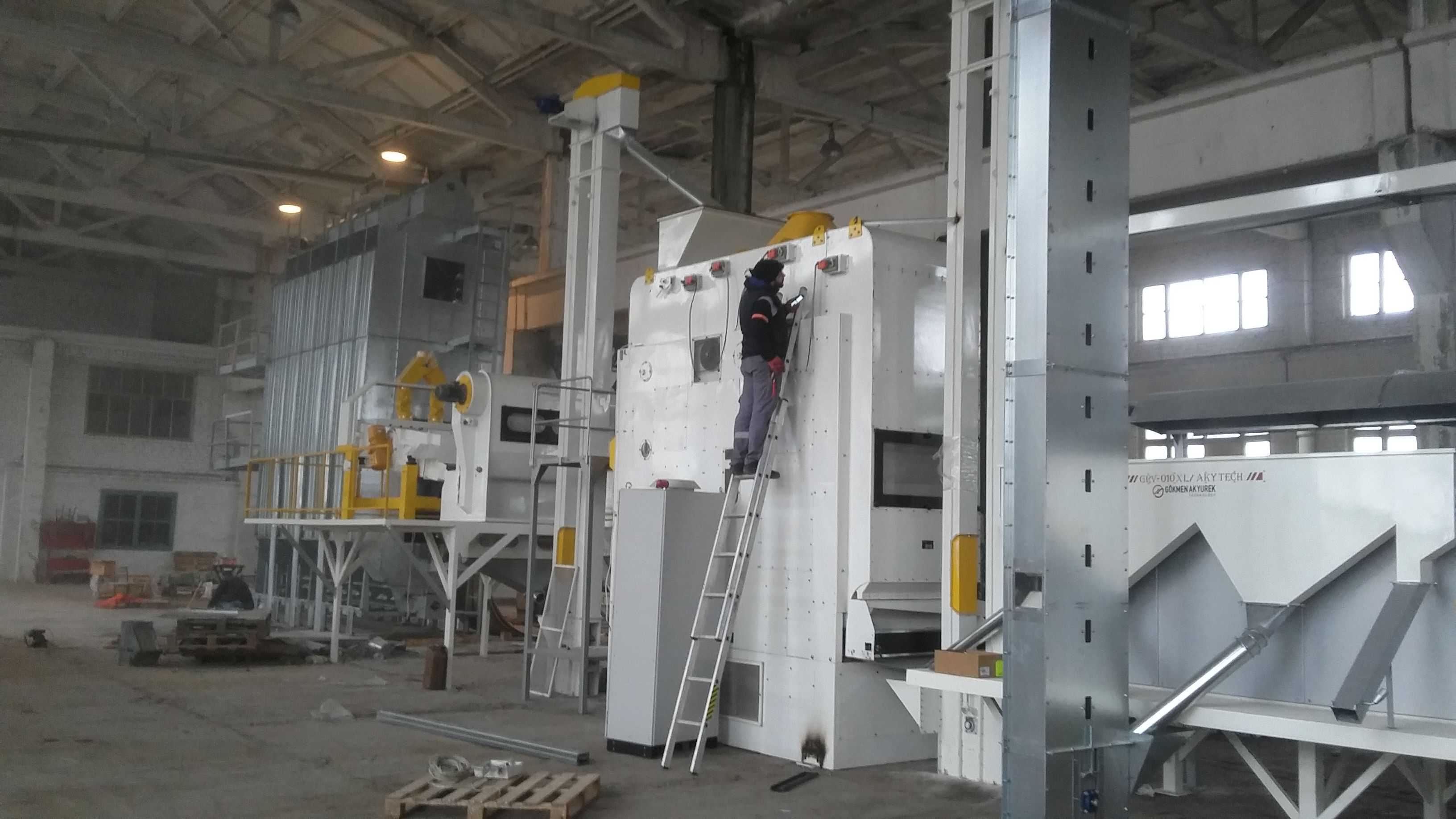

　　从结构设计的思路来看，整套设备优先考虑了长期连续运行的可靠性与维护便捷性，塔体侧壁预留了多组检修门与观察窗，对应不同高度的烘干段位置，运行过程中可随时通过观察窗查看物料流动状态，出现堵料情况时可通过就近的检修门快速疏通，无需排空整塔物料。侧边的爬梯与顶部检修平台完全按照高空作业的安全规范设计，护栏高度、踏步间距都匹配现场运维的实际操作需求，运维人员可直达塔体各个维护点位，完成角状盒清理、传感器校准、易损件更换等操作。设备的排风段设置在塔体中上部，携带水分的湿空气通过排风管道统一排出车间，避免车间内湿度过高影响其他工段的作业环境，排风段还设置了防返风结构，避免外部气流倒灌影响塔内热风的流向稳定性。

　　针对不同物料的适配性设计上，设备的出料段采用了无级变速的排料机构，可根据物料的含水率检测结果实时调整排料速度，保证出料含水率稳定在存储要求的范围内，避免过烘导致的物料破碎率上升，或是烘干不足导致的存储霉变问题。提升机的料斗选用了耐磨的高分子材质，针对玉米、稻谷这类硬度较高的物料，可减少料斗磨损带来的维护成本，针对坚果类物料则可降低物料撞击破损率。整套设备的结构建模完全还原了现场安装的实际连接关系，从主塔体的钢板拼接焊缝位置，到提升机与主塔体的连接支架，再到底部机架的地脚螺栓安装点位，都与实际生产制造的图纸保持一致，结构设计人员可直接参考该模型完成同类型设备的改型设计，或是根据不同厂区的安装空间调整塔体高度、提升机布置位置，设备选型人员也可通过模型直观判断设备的安装边界、物料流向是否匹配自身产线的工艺布局需求，避免选型阶段出现尺寸 mismatch 导致的现场安装返工问题。
