塔式谷物干燥处理设备结构设计展示

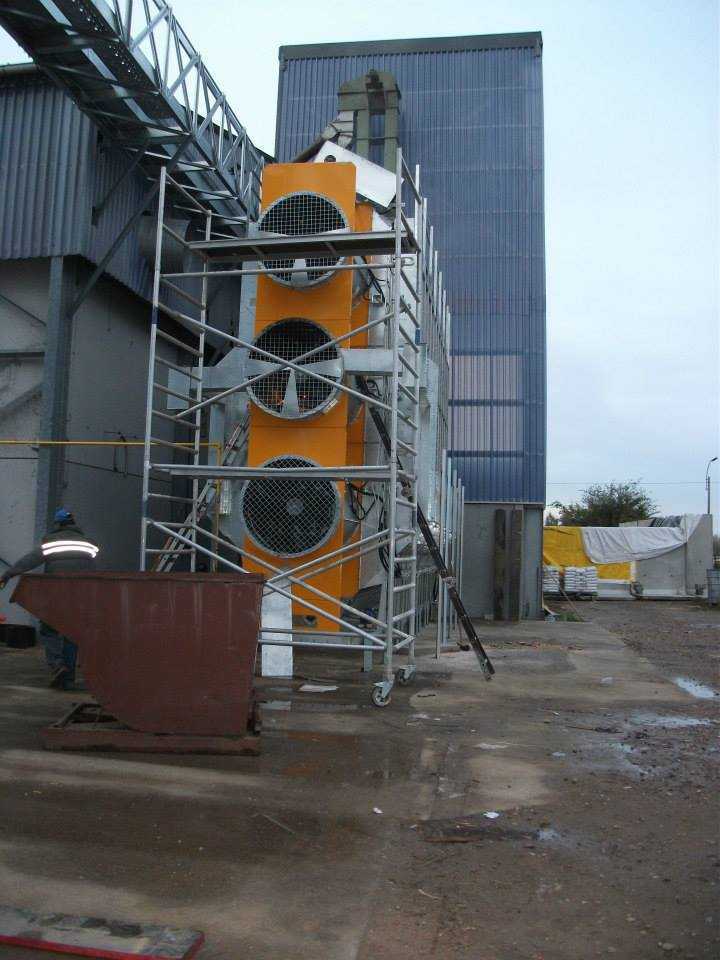

　　这套塔式谷物干燥设备的三维结构，核心面向粮食收储站点、规模化种植合作社、区域性粮油加工中心的产后处理场景，解决收获季高水分谷物无法安全存储的核心痛点。从现场安装的实际边界来看，设备主体采用立式塔架结构，主干燥段高度适配常规厂房檐高与户外安装的防雷要求，底部预留了进料输送设备的对接空间，侧面的检修操作平台宽度满足单人携带工具通行、常规易损件更换的操作需求，外围搭设的脚手架对应安装阶段的作业空间，实际投产时会替换为固定式安全爬梯与环形防护栏，避免后期运维的安全隐患。设备正面分层布置的大直径通风格栅，是整套干燥系统的风路核心设计，每层格栅对应独立的缓苏与干燥段，热风从侧面风道送入后穿过料层，携带谷物蒸发出的水分从顶部排湿口排出，

　　这种分层风路的设计思路，是为了避免不同降水阶段的谷物出现过烘或者干燥不均的问题——刚进入设备的高水分谷物先经过大风量低温风段，带走表面游离水，随着谷物在塔内靠自重缓慢下移，后续段的风温逐步调整，在保证降水速率的同时避免谷物爆腰、品质下降。设备底部的集料斗采用大倾角溜槽设计，角度大于谷物自然休止角，保证干燥完成的谷物可以顺畅自流到下一级输送设备，不会出现积料堵料的问题，集料斗侧面预留了清理口，方便换季处理不同品类谷物时清理残留物料，避免不同品种粮食混杂。从结构设计的细节来看，塔体主体采用模块化分段法兰连接，每段塔节的尺寸适配常规公路运输的限界要求，不需要超宽超高运输资质就能完成转运，现场安装时只需要按照定位标记逐段拼接，

　　大幅降低现场安装的焊接工作量与安装周期。侧面的橙色风室段做了加厚保温层设计，减少热风输送过程中的热量损耗，同时避免风室壁面因为内外温差出现结露，滴落水渍打湿已干燥的谷物。设备的进料口设置在塔体顶部，配套的均料装置可以保证进入塔内的谷物料层厚度均匀，不会出现偏料导致的局部风阻过大、干燥不均的问题。在实际应用场景中，这套设备可以对接前端的脱粒、初清设备，后端直接连接冷却、仓储输送线，形成连续式的谷物产后处理线，相比传统的场地晾晒，不受阴雨天气影响，单位时间处理量可以覆盖千亩级种植规模的收获需求，同时避免晾晒过程中的混入杂质、二次污染、鼠雀损耗等问题。设计过程中针对不同谷物的干燥特性做了参数适配空间，风室的风门可以独立调节每层的通风量，

　　热风炉的输出温度可以根据谷物品类、初始水分做线性调整，不管是玉米、水稻还是豆类作物，都可以匹配对应的干燥工艺参数，保证干燥后的谷物发芽率、加工品质符合存储与后续加工的要求。设备的安装基础采用整块钢筋混凝土浇筑，预埋的地脚螺栓位置对应塔架底部的安装孔位，基础标高误差控制在毫米级，避免塔体安装后出现倾斜导致的料流偏斜、设备受力不均的问题，基础周边预留了排水坡度，避免雨季积水浸泡设备底座造成锈蚀。从运维角度出发，每层干燥段都设置了温度与水分检测点位，传感器的安装位置避开了热风直吹与料流冲击的区域，保证检测数据的准确性，操作人员可以根据实时数据调整设备运行参数，不需要频繁打开检修门查看料层状态。设备外围的操作平台采用格栅板铺设，既可以减轻平台自重，也能避免平台面积水、积料，防护栏高度符合工业设备安全规范，所有临边位置都设置了挡脚板，防止工具、杂物掉落伤及下方作业人员。
