多品类谷物烘干处理设备结构设计方案

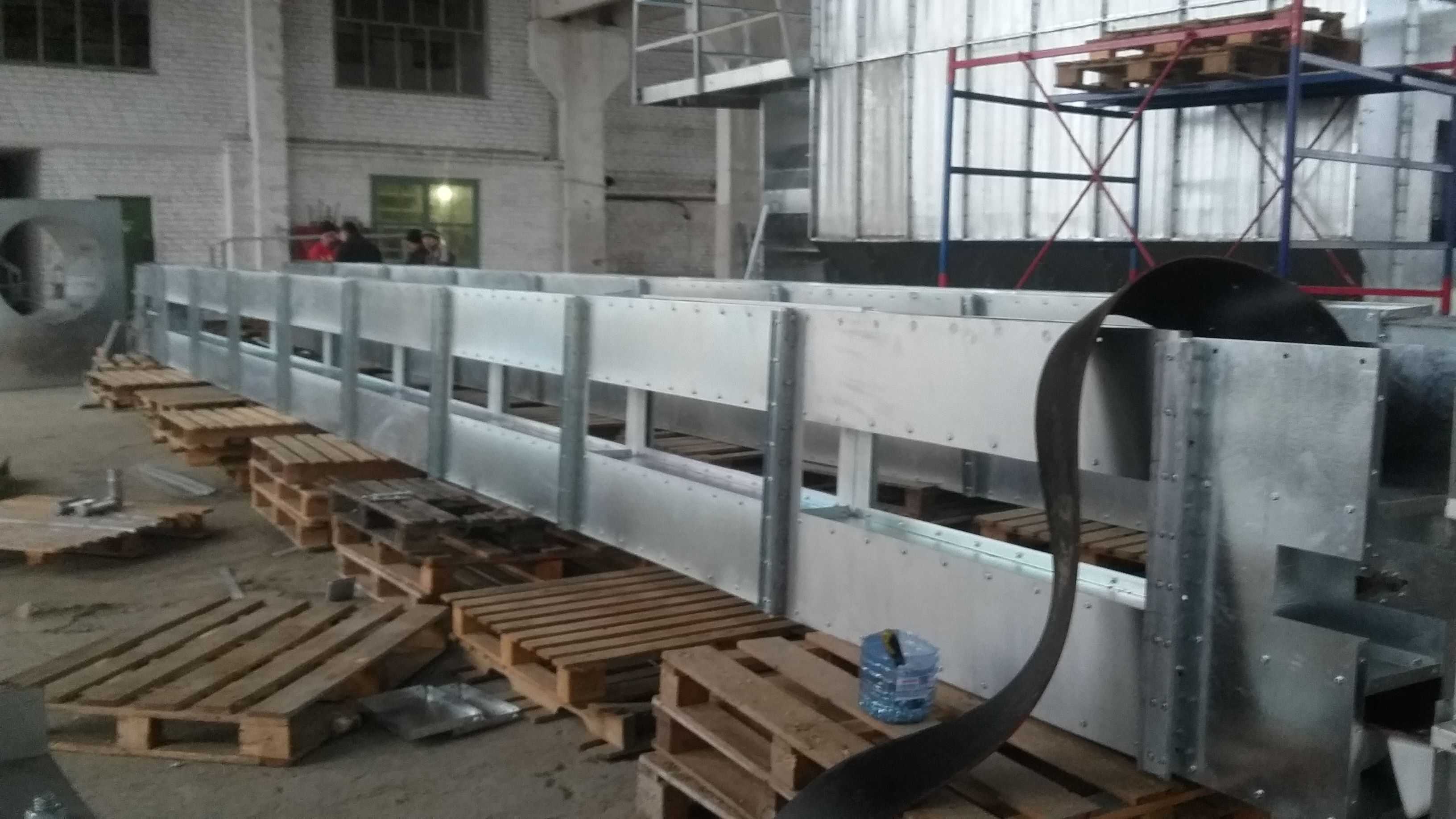

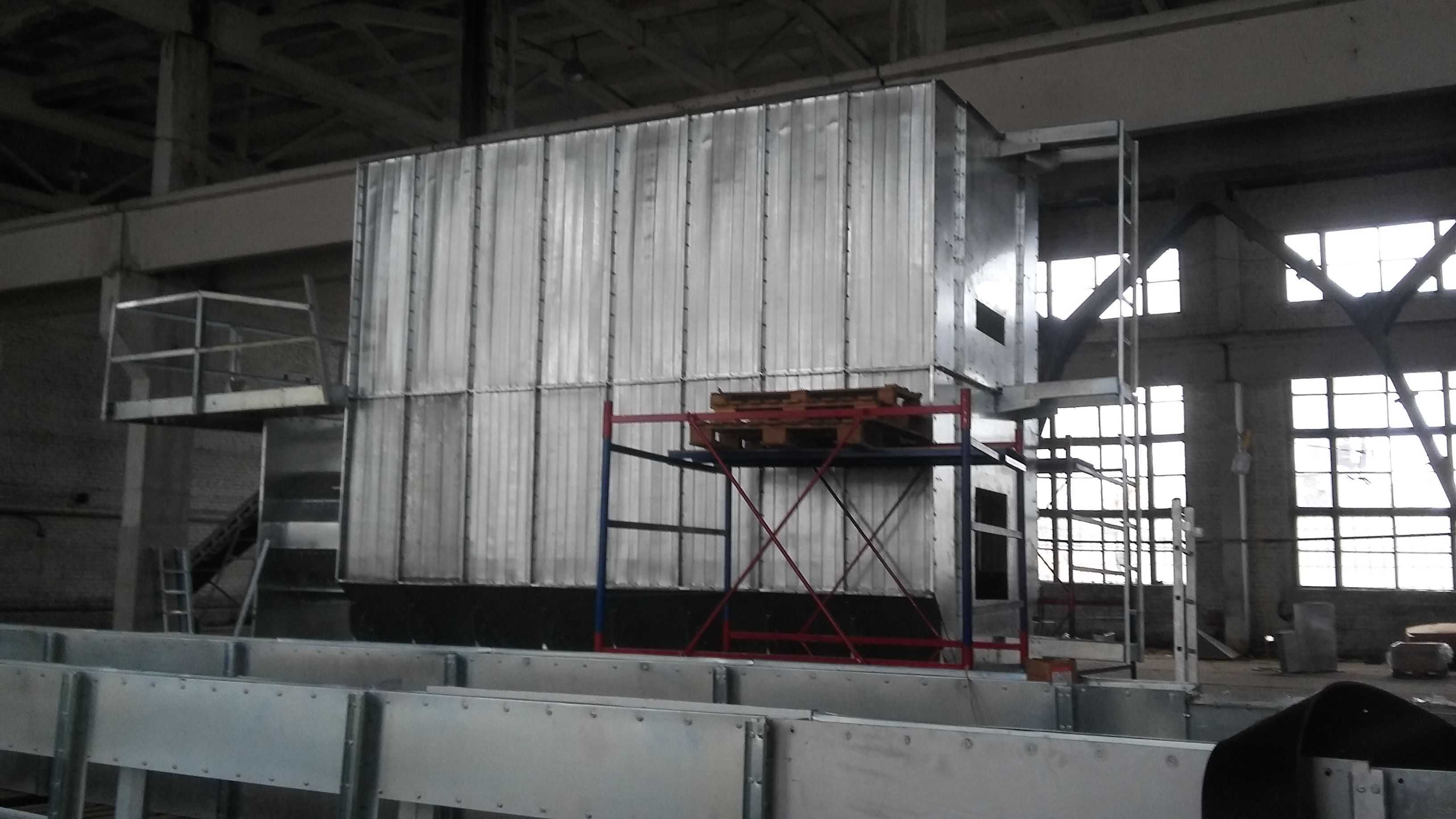

　　在粮油加工、坚果深加工、特色农产品初加工的生产场景中，谷物及同类农产品的烘干处理是衔接田间收储与后续加工的核心工序，直接决定原料存储周期、加工出品率与最终成品品质。这套烘干处理结构的设计，覆盖了玉米、稻谷等主粮作物，开心果、核桃等坚果品类，以及扁豆、鹰嘴豆等杂豆类农产品的烘干需求，同时适配梅斯特罗克农、赖斯特罗克农等区域特色经济作物的干燥处理要求，解决了传统烘干设备适配品类单一、不同物料干燥参数兼容性差的现场痛点。从现场安装的实际布局来看，设备主体采用模块化分段式结构，进料段预留了与上游输送设备对接的标准法兰接口，安装时需匹配车间进料端的地坪高度差，设备主体侧边预留1.2米以上的检修通道，方便运维人员进入设备内部更换匀料板、

　　清理残留物料，设备顶部的排风段需对接车间废气收集管路，安装边界需避开车间行车的运行路径，防止吊装作业时与设备上部结构发生干涉。设备内部的匀料机构采用多段式倾角可调的导料板设计，针对不同物料的粒径、堆积密度差异，可通过调整导料板的倾斜角度控制物料在烘干仓内的停留时间，比如处理玉米这类大粒径、表皮透气性好的物料时，可适当加大导料板倾角加快物料行进速度，匹配更高的热风通量；处理开心果这类带硬壳、内部水分迁移速度慢的物料时，可减小导料板倾角延长物料停留时间，配合分段式温控风室实现梯度升温干燥，避免外壳快速干结导致内部水分无法析出的夹生问题。烘干仓内部的风室设计采用上下分层独立控温结构，每层风室都设置独立的风量调节挡板，可根据不同物料的干燥曲线匹配各段的热风温度与风速，避免统一风温导致的物料过烘、焦糊或者干燥不均问题。设备底部的出料段设置了缓苏冷却段，经过高温烘干的物料在该段与常温新风接触缓慢降温，同时释放颗粒内部的残余应力，减少冷却过程中出现的颗粒爆腰、碎裂问题，出料口预留了与下游提升机、仓储料仓对接的安装位，可直接接入连续化的农产品加工生产线。从结构设计的细节来看，设备与物料接触的内壁全部采用镜面不锈钢板材折弯焊接而成，焊缝处做圆弧过渡打磨处理，避免物料残留堆积导致的霉变交叉污染，设备外部的保温层采用高密度岩棉填充，外覆彩钢板防护，减少烘干过程中的热量损耗，降低生产过程中的能耗成本。针对不同物料的含杂率差异，

　　设备进料端还预留了初筛机构的安装位置，可根据处理物料的类型选配振动筛网，在进料阶段先去除物料中的秸秆、碎石、瘪粒等杂质，避免杂质进入烘干仓影响热风循环效率，也减少杂质在高温环境下焦化污染合格物料。在设备的控制逻辑设计上，各段风室的温度传感器、料层厚度传感器、出料含水率检测探头的安装位置都做了针对性的结构避让，防止物料长期冲刷导致传感器探头磨损失效，传感器的接线全部采用内置走线槽布置，避免高温高湿环境下线路老化加速，提升设备长期运行的稳定性。这套结构在设计时充分考虑了不同生产规模用户的场地适配性，主体结构采用分段螺栓拼接设计，可根据用户的车间层高、处理量需求调整烘干段的节数，无需整体重新设计主体框架，

　　既适合中小型农产品加工站点的小规模安装使用，也可通过多段拼接适配大型粮油加工企业的大产量连续生产线需求。设备的热风循环管路设置了余热回收段，将排风段带出的部分热量通过换热结构预热进入加热段的新风，减少加热单元的能源消耗，相比传统直排式烘干结构，可降低15%左右的热能损耗，长期运行的经济性优势明显。针对部分高糖、高油含量的坚果类物料，设备内部的导料板表面做了特氟龙防粘涂层处理，避免物料在高温状态下粘结在导料板表面，长期堆积碳化影响后续批次物料的品质，也减少了设备停机清理的频次。设备的检修门全部采用快开式压把锁结构，日常运维时无需借助专用工具即可快速打开检修门，观察内部物料的干燥状态，清理散落的残留物料，更换易损的匀料板配件，大幅降低日常运维的时间成本。
