多品类谷物烘干处理干燥设备结构

　　在粮油加工、特色农产品产后处理的一线场景里，谷物干燥环节是决定收储品质、降低产后损耗的核心工序，不同于小型家用烘干设备，这套适配多品类物料的干燥设备，主要面向中小型粮食收储点、特色经济作物种植合作社的集中处理需求，可覆盖玉米、稻谷、开心果、核桃、扁豆、鹰嘴豆等多种颗粒状、带壳类农产品的降水干燥作业，避免物料因含水率过高在存储期出现霉变、发芽、品质降级的问题。从结构设计逻辑来看，这套设备的整体布局采用塔式连续作业的排布思路，主体干燥段采用立式分层结构，在设计阶段就充分考虑了不同物料的物理特性差异：针对玉米、稻谷这类表皮薄、颗粒间隙均匀的禾本科作物，热风循环风道采用等距布风设计，保证料层各截面的风速差控制在合理区间，避免局部风速过高造成表皮破损、颗粒爆腰，同时也不会因风速过低导致料层内部积温不均，出现表层过干、内层含水率不达标的问题；而针对开心果、核桃这类带硬壳、单果重量差异较大的物料，风道设计预留了风量调节的结构冗余，可通过调整各层风阀的开度匹配不同的热风穿透阻力，保证热量能够均匀传导至果壳内部，又不会因风量过大将轻质物料吹出干燥段。设备的进料端设计了均料布料结构，物料进入干燥塔之前会通过往复式布料板均匀铺撒在输送网带上，避免物料堆积成丘导致热风走短路，布料结构的倾角经过反复校核，既保证不同粒径的物料都能顺畅下滑，又不会因倾角过大造成物料流速过快，在布料段就出现分层离析的问题。排料段采用无级变速的叶轮式排料结构，

　　可根据不同物料的干燥周期要求调整排料速度，匹配不同的降水幅度需求——比如刚收获的玉米初始含水率可达30%以上，需要更长的干燥滞留时间，就可以调低排料转速，延长物料在干燥段内的停留时长；而扁豆、鹰嘴豆这类初始含水率相对较低的物料，可适当提高排料速度，提升整体作业效率。从安装边界的尺寸考量来看，这套设备的主体塔段采用模块化分段设计，单段塔体的尺寸适配常规货运车辆的运输限界，不需要在现场进行大量的焊接拼装作业，各段之间采用法兰螺栓连接，密封件采用耐温橡胶材质，既保证热风循环过程中不会出现漏风跑热的问题，也方便后期的检修维护；设备的进风侧预留了足够的操作空间，方便操作人员定期清理风道内积攒的碎屑、浮尘，避免长期运行后风道堵塞影响布风均匀性，

　　出风侧连接除尘段的接口尺寸与常规粮油加工场景配套的除尘设备管径匹配，不需要额外制作变径接头就能完成管线对接。在安全设计层面，设备的热风段设置了超温保护的结构安装位，可配套温度传感器实时监测热风温度，一旦温度超过对应物料的耐受阈值，就会联动调整热风炉的输出功率，避免高温烤焦物料甚至引发火情；设备内部所有与物料接触的结构面都做了圆弧过渡处理，没有直角积料死角，避免物料长期滞留在设备内部发生变质，交叉污染后续批次的处理物料。针对不同物料的干燥特性，设备内部的导料板角度也做了可调整设计，处理表面光滑、流动性好的稻谷、扁豆时，可适当调小导料板倾角，减缓物料下滑速度；处理表面粗糙、流动性差的带壳核桃、开心果时，可适当调大导料板倾角，

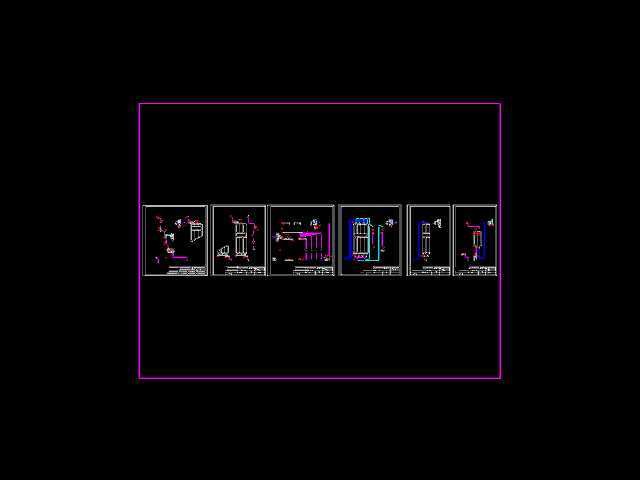

　　避免物料在塔内架桥堵塞，保证连续作业过程中物料能够顺畅下移。设备的整体支撑结构采用型钢焊接框架，在设计阶段就按照满载运行时的总重量做了强度校核，各支撑脚的位置预留了地脚螺栓安装孔，安装时只需要按照图纸标注的尺寸做好混凝土地基，就能完成设备的固定，不需要额外做复杂的基础加固；设备的检修平台、爬梯都整合在主体框架上，不需要现场额外配套制作，操作人员可通过爬梯到达各层检修口位置，日常检查布风情况、清理堵料时都有足够的操作空间。不同于单一功能的专用干燥设备，这套结构在设计之初就做了多物料适配的冗余考量，不需要更换核心结构件，只需要调整运行参数、微调内部导料结构，就能完成不同品类谷物、坚果、杂豆的干燥作业，对于处理品类多样、单品类处理量不算特别大的中小型经营主体来说，能够有效降低设备投入成本，提升设备的利用率，避免购置多台专用设备造成的场地占用、资金浪费问题。在三维建模过程中，所有结构的装配关系都按照实际生产的装配公差做了匹配，各运动部件之间预留了足够的安全间隙，不会出现运行过程中的结构干涉，风道的截面尺寸、布风孔的开孔率都经过流体仿真的校核，保证热风在整个干燥段内的分布均匀性，从结构层面保证干燥作业后物料的含水率偏差控制在合理范围内，满足后续收储、加工的含水率要求。
