SKF系列标准深沟球轴承三维设计作品

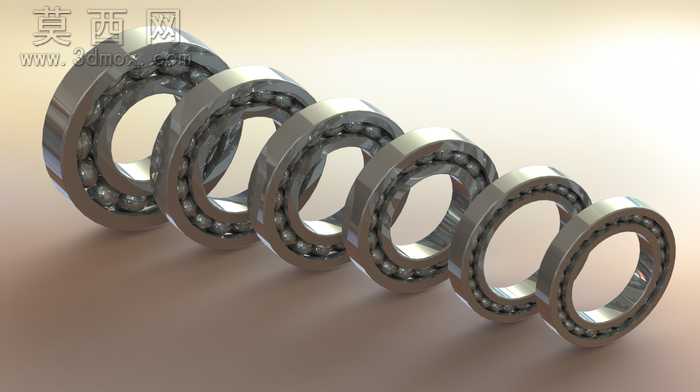

本套轴承模型采用SolidWorks进行全参数化建模，完整还原了SKF标准深沟球轴承的真实结构特征，覆盖多种常用内径规格的同系列轴承产品，可直接用于机械装配设计中的标准件调用。建模过程严格遵循滚动轴承的设计规范，对轴承内圈、外圈、滚动体、保持架四大核心部件进行了独立的特征构建：内圈与外圈的滚道曲面通过旋转切除结合曲面放样完成，精准控制滚道曲率半径与接触角参数，还原真实轴承的滚道加工形态；滚动体采用标准球形实体，通过圆周阵列命令实现等距排布，阵列数量与对应规格轴承的钢球数量完全匹配，保证结构尺寸的工程实用性；保持架采用浪形冲压保持架结构，通过钣金特征结合阵列切除完成兜孔设计，精准还原保持架对滚动体的限位结构。模型完成后导入渲染模块进行材质与场景设置，金属部件统一赋予高抛光铬钢材质，调整材质反射率与粗糙度参数，模拟真实轴承钢的金属光泽与表面加工质感，场景采用柔和的漫反射打光方案，避免金属表面出现过曝的硬反光，同时添加浅景深效果突出轴承的结构细节，渲染图中从大到小依次排布的同系列轴承，直观展现了该系列轴承的尺寸梯度差异。整套模型的所有尺寸参数均参考SKF官方样本的标准尺寸进行校准，各部件之间保留了真实的装配间隙，可直接用于装配体的干涉检查、运动仿真等后续设计环节，无需二次调整尺寸即可适配不同的轴系装配需求，能够帮助机械设计人员快速完成轴系支撑部件的选型与装配，大幅缩短标准件建模的重复工作时间，适用于减速机、电机、输送机、机床等各类需要旋转支撑结构的机械设备设计场景。
