谷物散料仓储波纹板围护结构设计

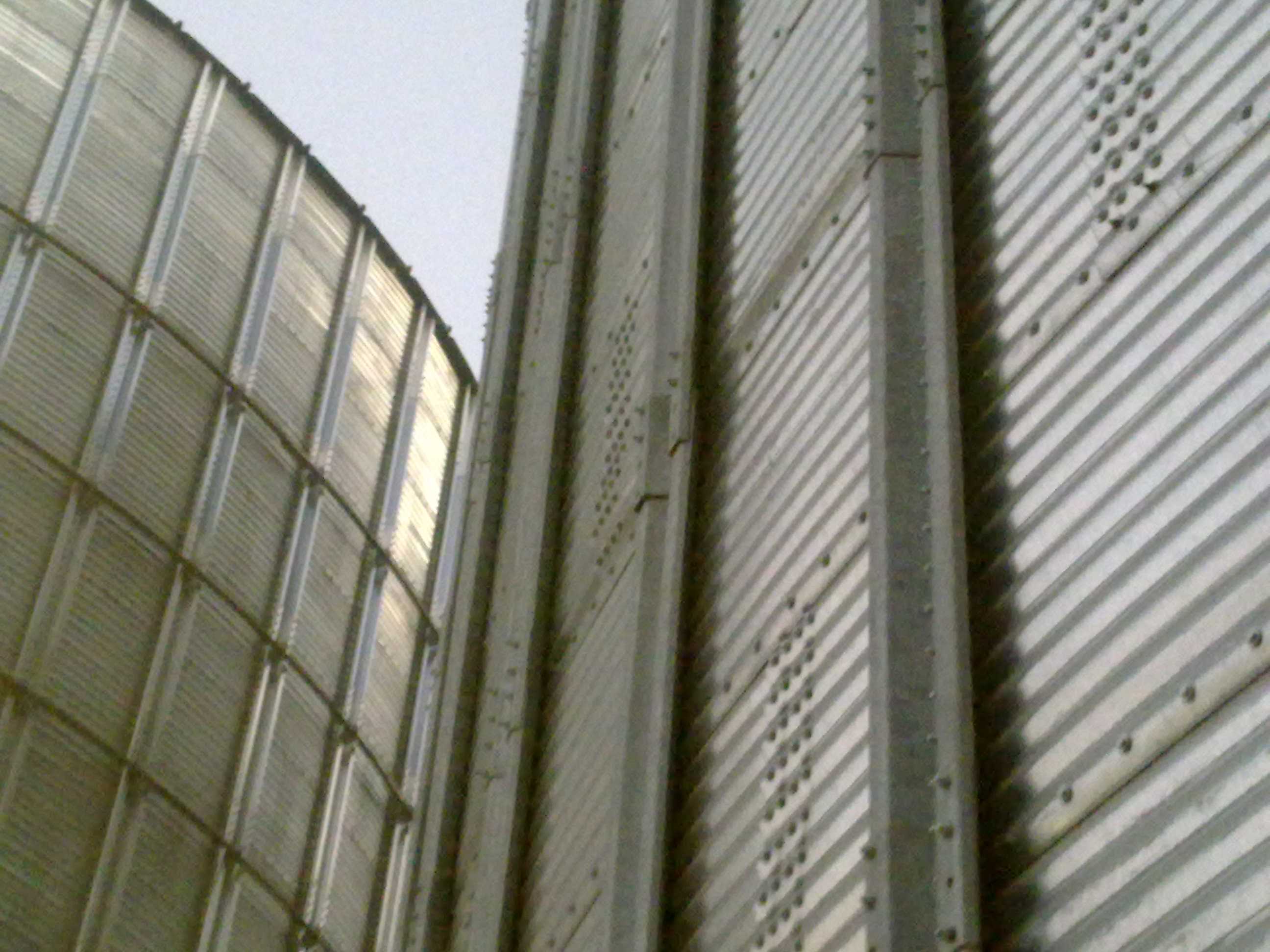

　　在散粮收储与产后处理环节，这类波纹板围护结构是浅圆仓、平方仓以及烘干塔配套暂存仓的核心受力构件，日常作业中要同时承受粮堆侧压力、外界风载、雨雪荷载以及粮食进出过程中的摩擦剐蹭，设计阶段需要先明确仓容上限对应的粮堆高度，再倒推每一块波纹板的肋高、板厚以及连接螺栓的排布间距。从实际应用场景来看，东北、西北的玉米收储站点，黄淮海地区的小麦烘干线配套暂存仓，以及新疆地区的葵花籽、鹰嘴豆仓储设施，都会采用这类装配式波纹板结构，相比传统混凝土仓，它的施工周期能缩短60%以上，而且可以根据收储规模灵活拼接扩容，遇到粮点搬迁的时候还能拆解转运重复利用，适配粮食产后服务点季节性收储的灵活需求。

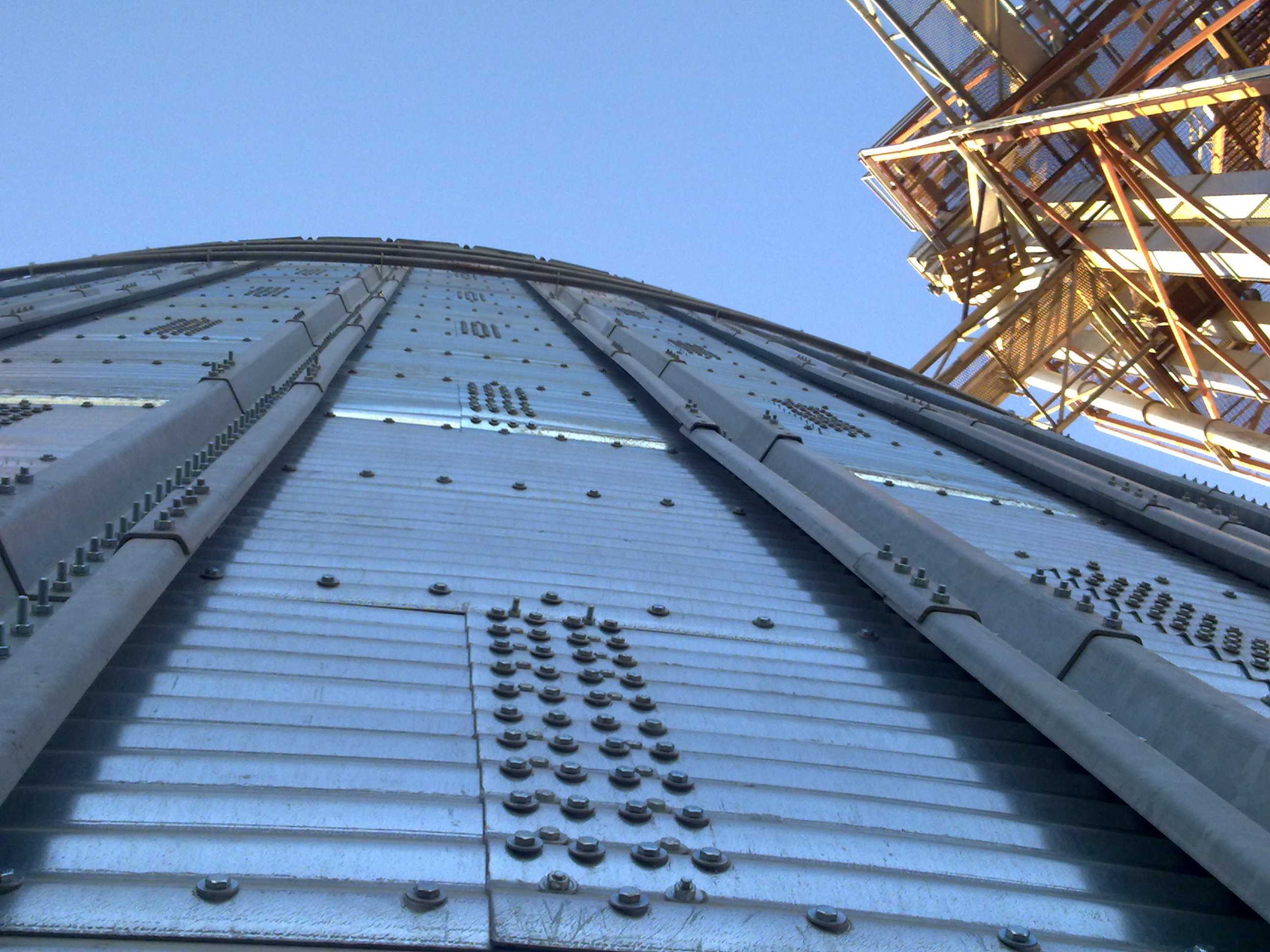

　　做结构设计的时候，首先要核算不同粮种的侧压力系数，玉米、小麦这类颗粒粮的内摩擦角在25度到30度之间，堆积密度按每立方米750公斤计算，而葵花籽、豆类的堆积密度更低，侧压力分布规律也有差异，波纹板的波峰朝向必须设置为迎粮面，利用波纹的竖向加强肋抵消粮堆的水平侧压力，板与板之间的搭接边要预留15毫米的重叠量，连接螺栓采用8.8级镀锌件，间距控制在150毫米以内，避免粮食装填后出现板缝漏粮的问题。很多新手建模的时候容易忽略安装边界的约束条件，波纹板的上下端是通过自攻螺栓固定在仓体的环形型钢圈梁上，竖向拼接缝要和圈梁的位置错开至少200毫米，防止接缝处应力集中导致板材变形，相邻两块板的波纹要完全咬合，保证整体结构的连续性，避免局部风压过大的时候出现鼓板或者凹陷。

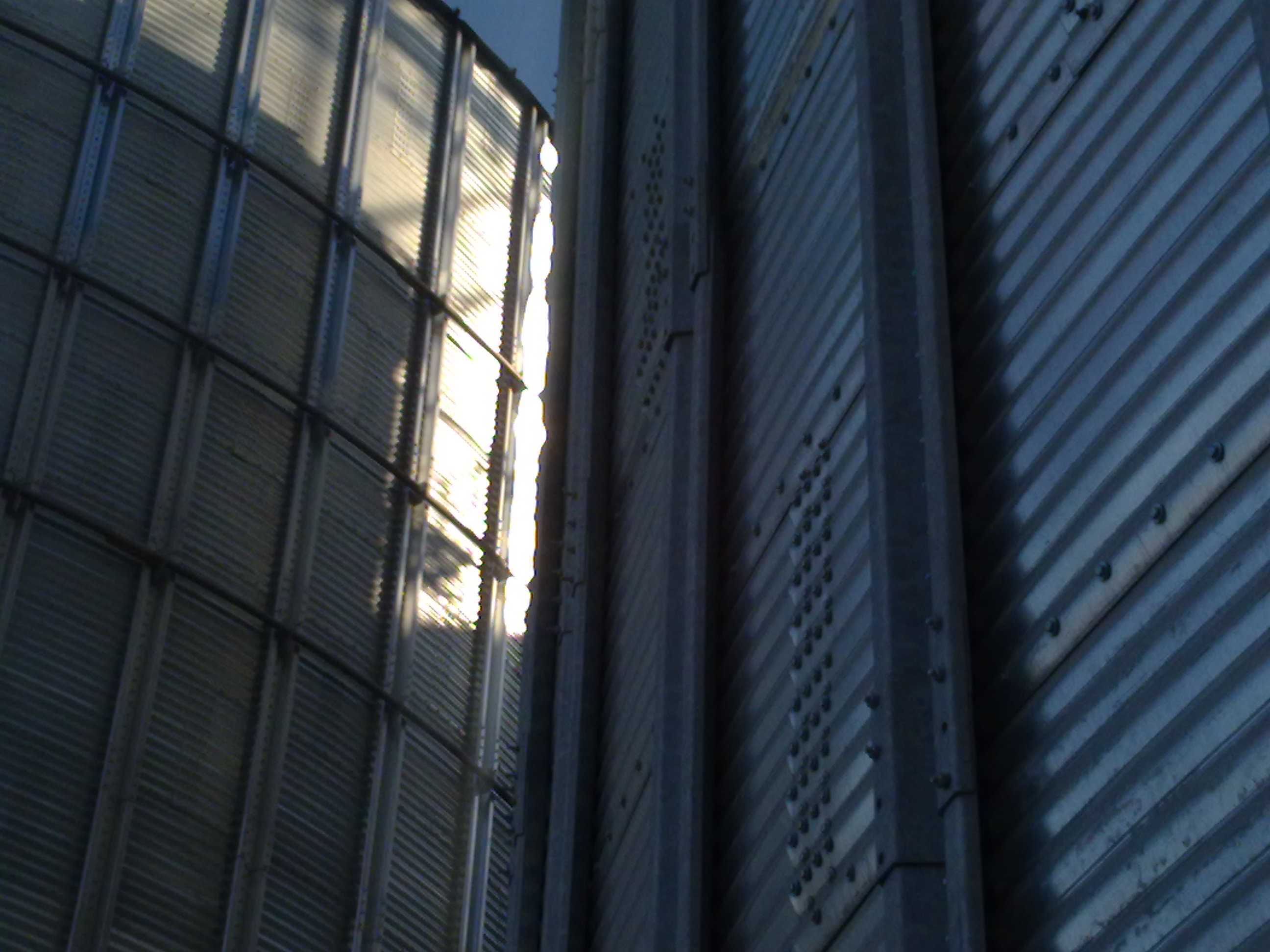

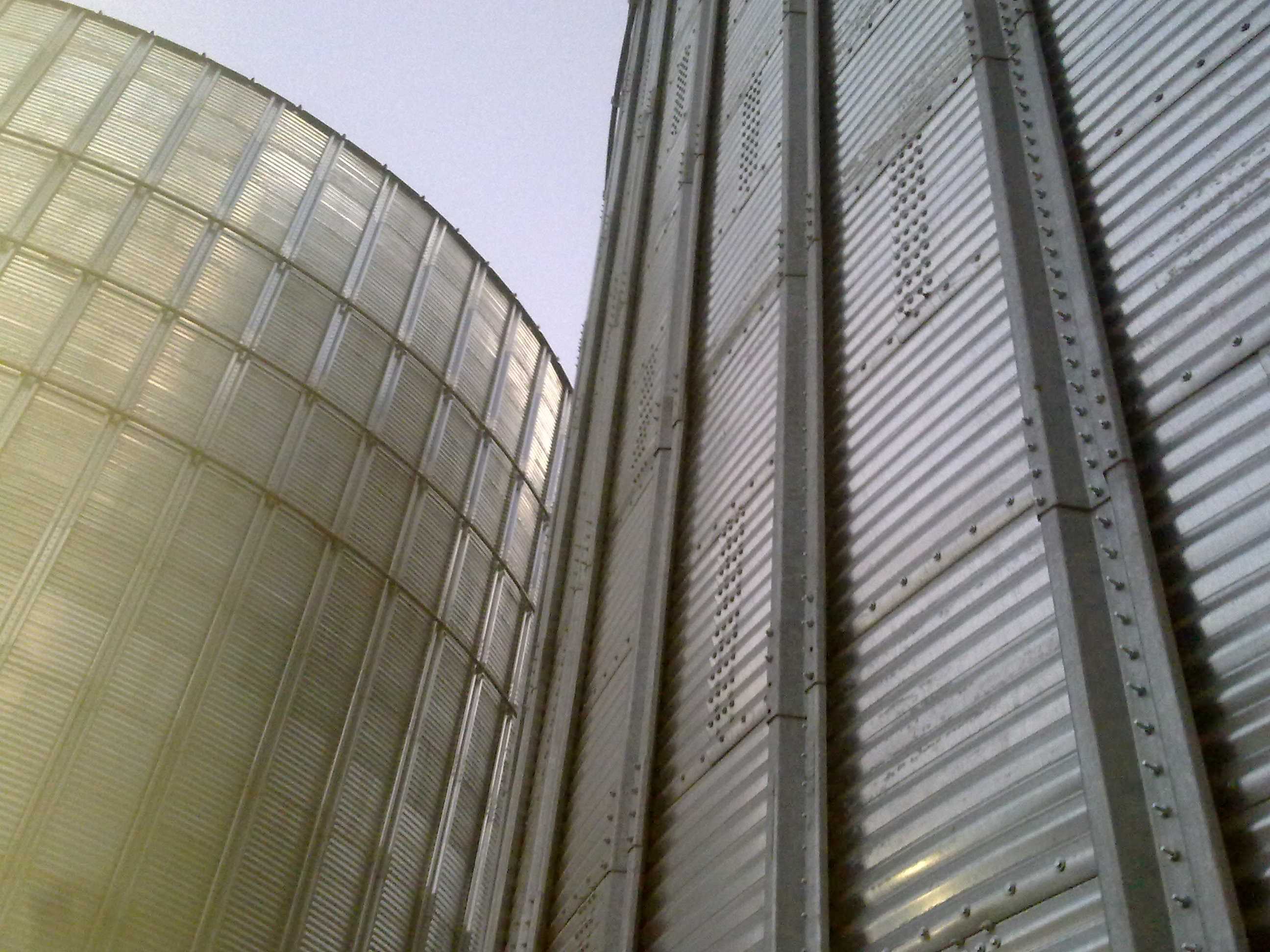

　　从功能特性上来说，这种镀锌波纹板的表面镀锌层厚度要达到80微米以上，才能抵御粮食呼吸产生的凝露腐蚀，以及户外紫外线、雨雪的侵蚀，正常使用场景下使用寿命能达到20年以上。板面上的冲孔区域是专门的通风段，对应仓内的地笼通风系统，外界干燥空气可以通过冲孔进入粮堆，带走粮食内部的多余水分，避免储粮过程中出现发热霉变，冲孔的孔径控制在2毫米以内，既保证通风阻力符合设计要求，又不会让颗粒粮漏出板外。在烘干塔配套的缓存仓段，波纹板还要承受120度左右的热风长期吹拂，建模的时候要预留板材热胀冷缩的伸缩缝，每10米高度设置一道伸缩搭接边，避免高温环境下板材变形拉裂连接螺栓。

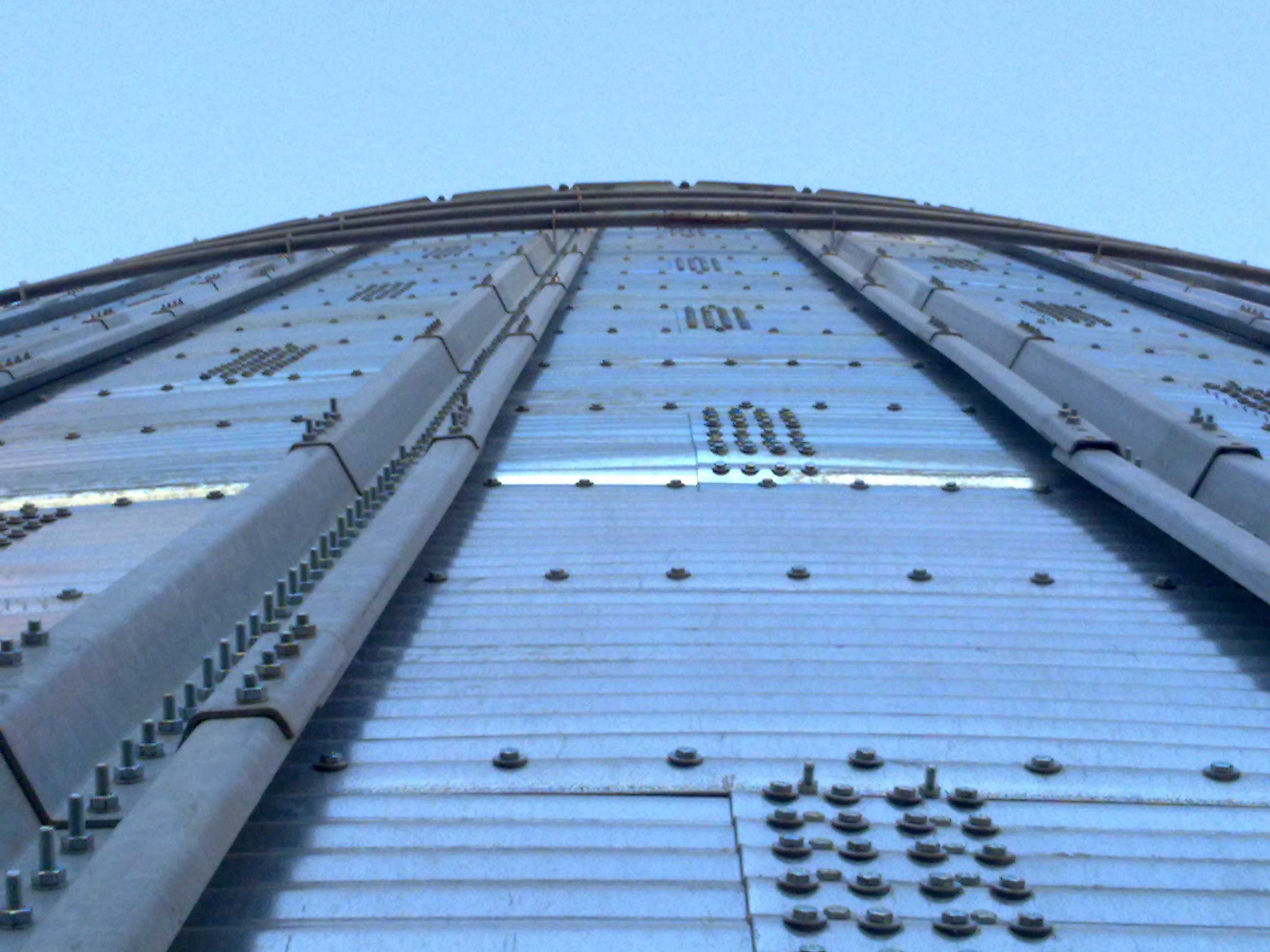

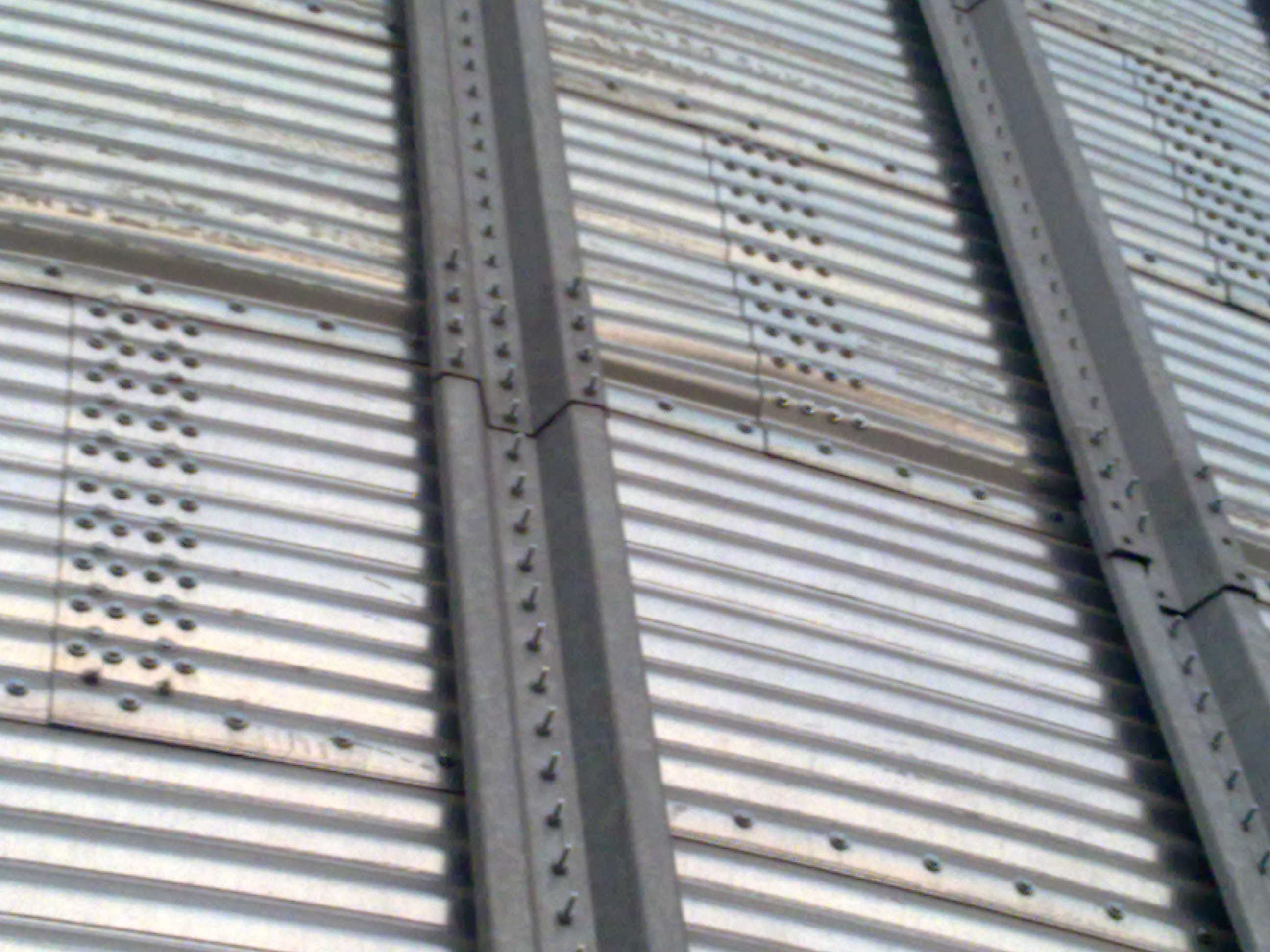

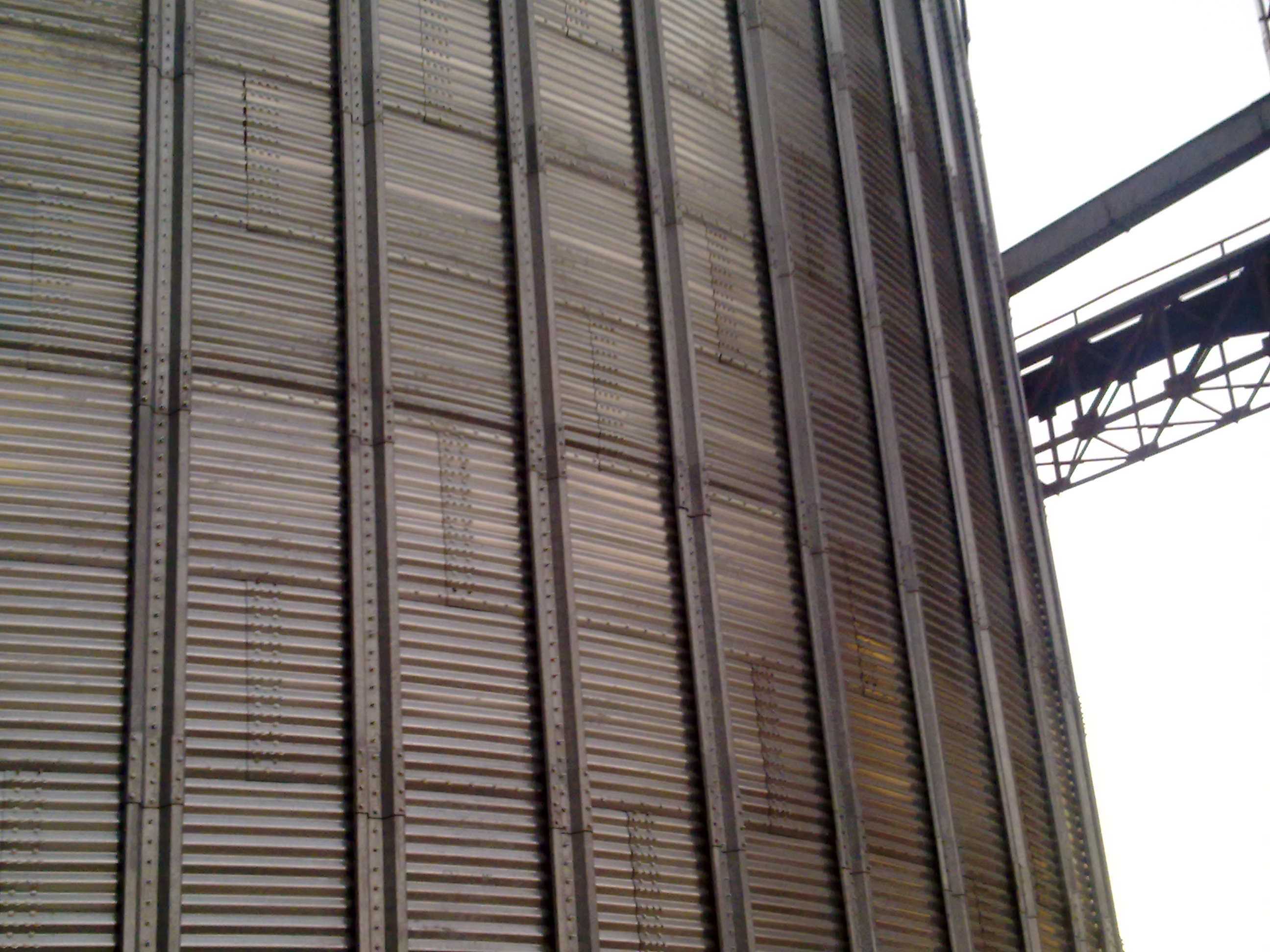

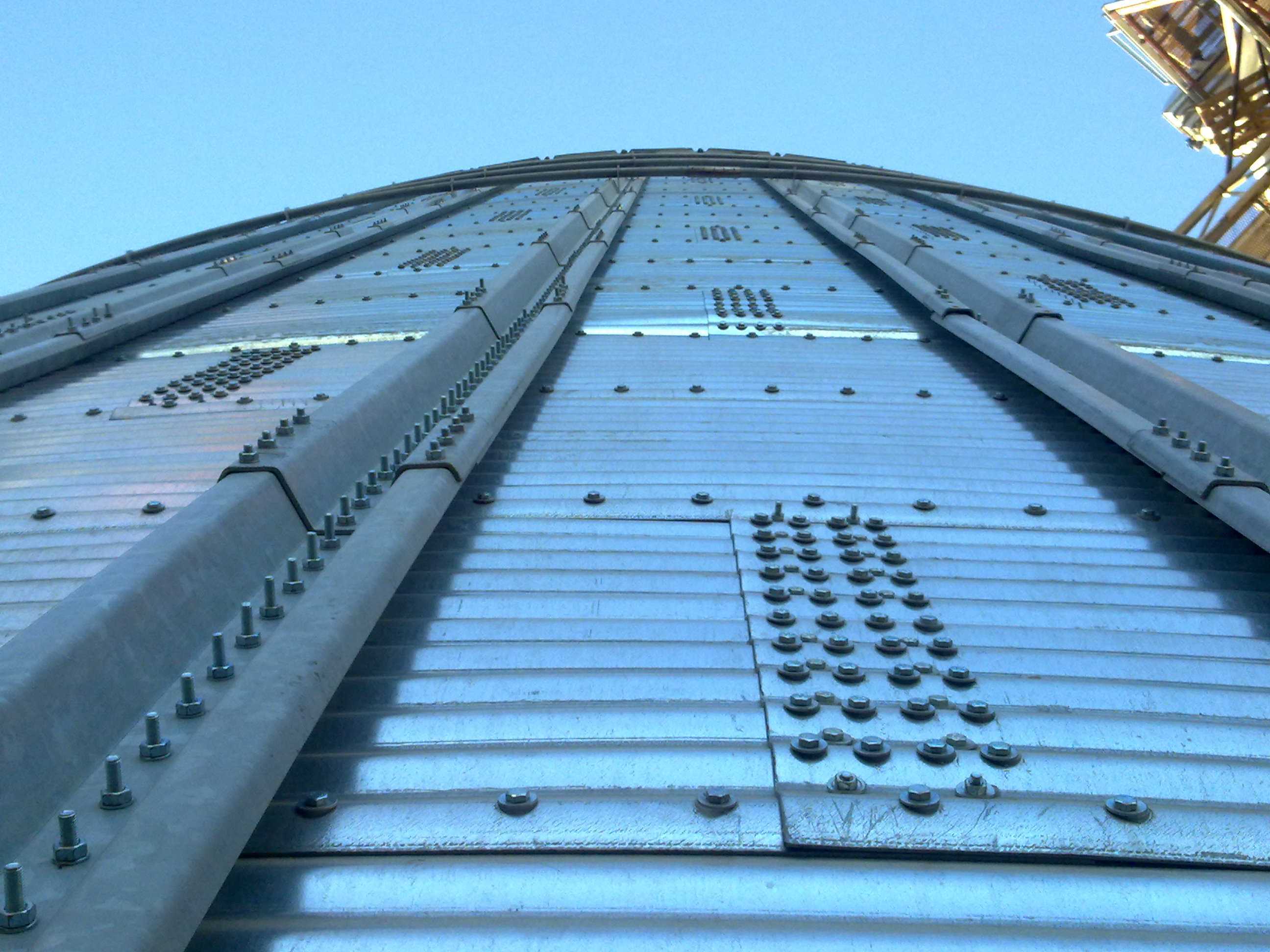

　　实际建模过程中，要先根据仓体直径拆分每一块波纹板的弧长，常规10米直径的浅圆仓，单块波纹板的弧长控制在1.2米左右，方便现场人工搬运安装，板的竖向长度根据仓壁高度定制，尽量减少横向拼接缝。连接用的加强竖筋采用C型冷弯型钢，和波纹板的波谷位置贴合固定，把单块板的受力传递到整体圈梁结构上，竖筋的间距要和波纹板的跨度匹配，当粮堆高度超过8米的时候，竖筋的壁厚要从2毫米提升到3毫米，保证结构刚度。很多现场安装出现的板缝漏粮、局部鼓包问题，本质上都是建模阶段没有考虑安装公差，螺栓孔的位置要预留3毫米的调节余量，避免现场拼装的时候因为板材加工误差出现孔位对不齐的情况，同时要在板缝位置设置三元乙丙橡胶密封条，阻断粮堆湿气和外界的交换通道，降低储粮结露的风险。

　　这类结构不光用于静态储粮，在粮食进出仓的输送环节，斗式提升机的进料、出料暂存斗，以及皮带输送机的导料槽侧板，也会采用同类型的波纹板结构，利用波纹的加强作用减少板材厚度，降低设备整体自重，同时提升耐磨性能。针对不同地区的使用场景，北方低温区域的板材要选用耐低温镀锌材质，避免冬季零下30度的环境下板材冷脆开裂，南方高湿区域则要在镀锌层基础上增加一层环氧富锌底漆，提升抗腐蚀能力。建模的时候还要考虑后期维护的便利性，每一圈波纹板的位置要预留爬梯连接点，以及粮情测温线缆的固定孔位，避免后期现场开孔破坏板材的镀锌层和结构强度。
