谷物深层干燥储料仓结构设计方案

　　这套结构针对谷物产后处理环节的深层干燥需求设计，核心解决大堆高谷物存储过程中通风不均、局部霉变、干燥效率不足的实际痛点，适配中小型粮库、粮食加工点的散粮暂存与同步干燥作业场景，可覆盖小麦、水稻、玉米、油菜籽等多种颗粒状粮油作物的处理需求。

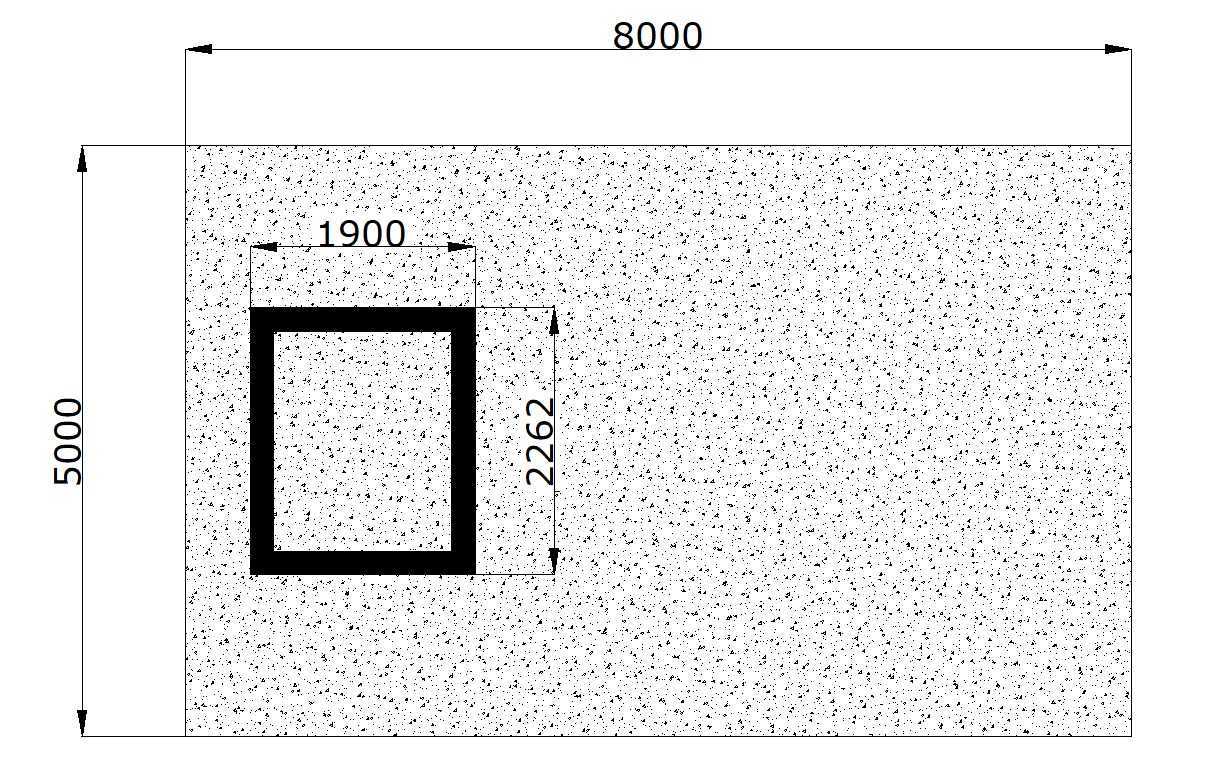

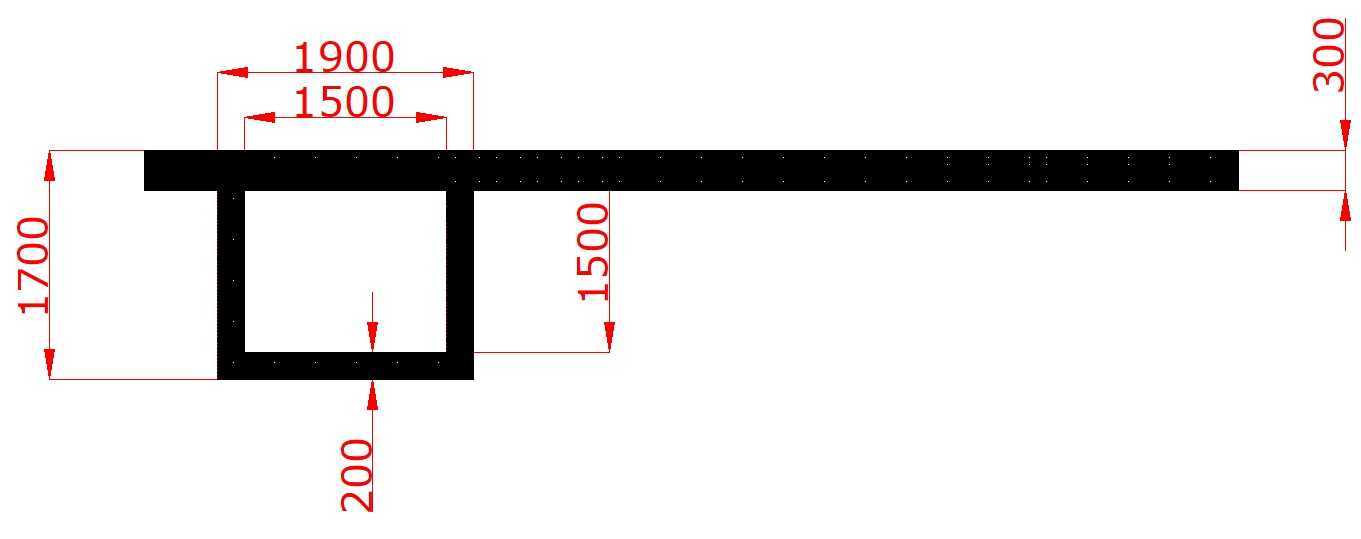

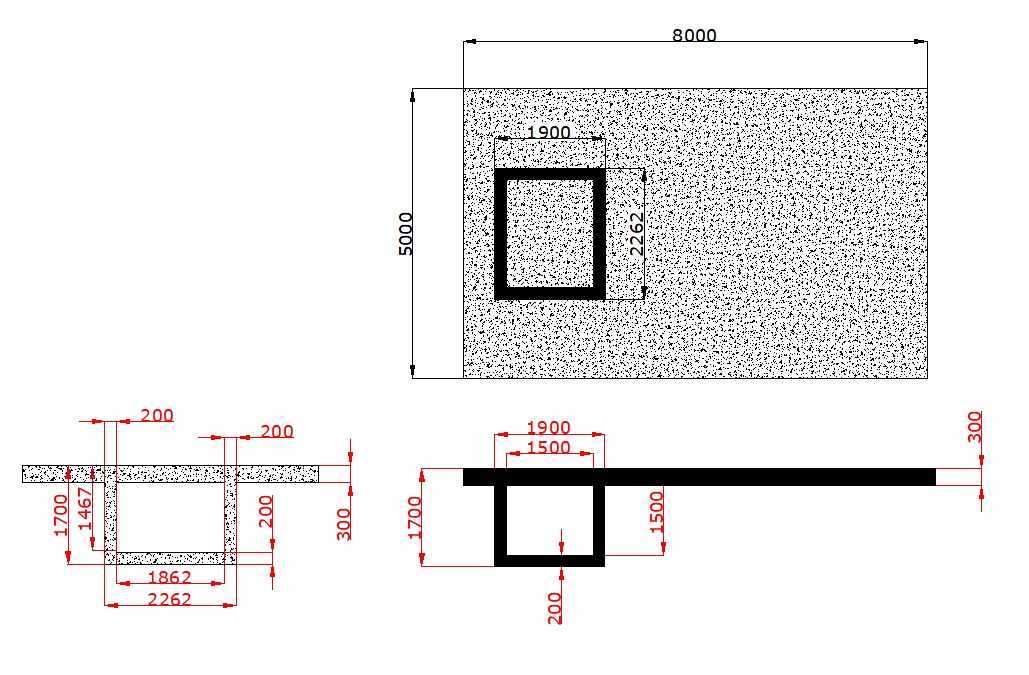

　　从整体安装边界来看，仓体主体平面占地为长8000mm、宽5000mm的矩形区域，安装时需预留周边不小于1200mm的操作检修通道，底部需做硬化承重处理，满足满仓谷物的静载荷要求。仓体内部设置独立的方形内仓结构，内仓净尺寸为长1900mm、宽2262mm，该区域为核心热风通流腔，外部环形区域为储料区，这种内外嵌套的结构设计，可让热风从内仓壁的通风孔均匀渗透到周边储料层，避免传统单侧通风干燥模式下，远离风源位置谷物水分无法及时排出的问题，堆料高度控制在3000mm以内时，各层谷物的干燥均匀度可提升40%以上，不会出现表层过干、底层含水率超标的情况。

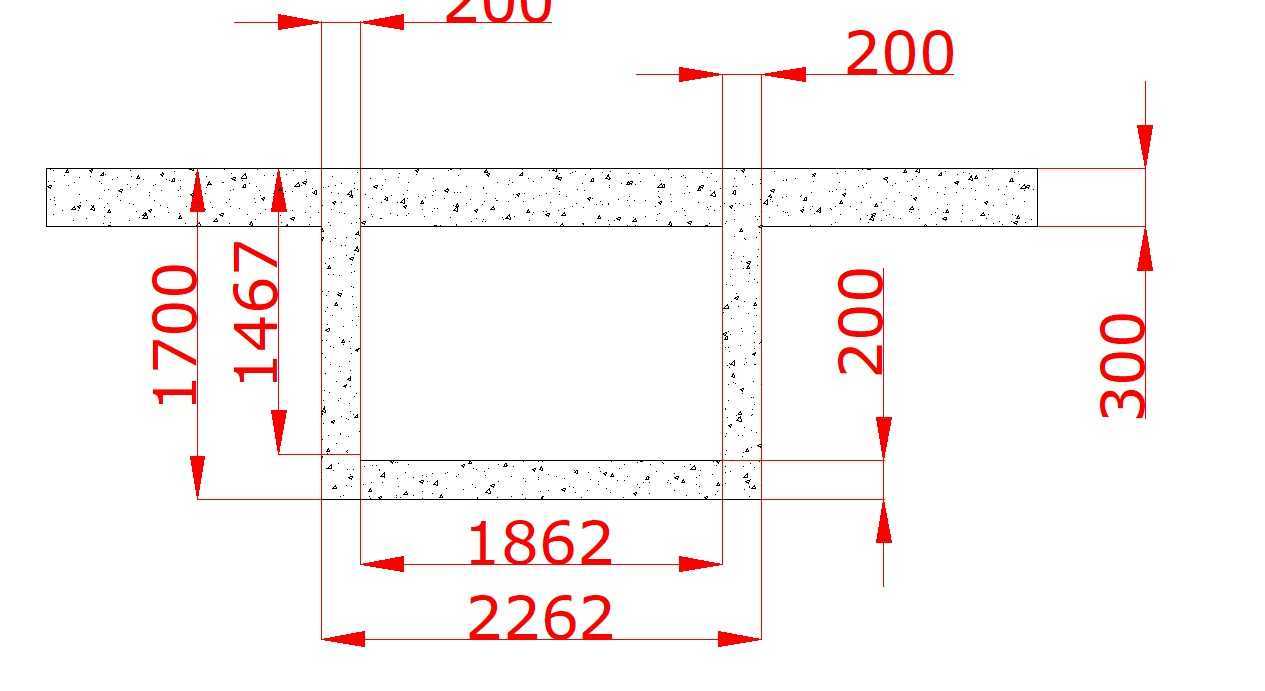

　　剖面结构设计上，仓体底部设置200mm高的架空层，架空层下方预留通风管道与排杂绞龙的安装空间，地面到内仓底部的高度为1700mm，可适配常规风量的离心风机对接，无需额外搭建高位安装平台。仓壁采用200mm厚的夹芯保温结构，外层为承重钢板，内层为冲孔通风板，中间填充保温材料，减少干燥过程中的热量损耗，同时避免冬季低温环境下仓壁结露导致谷物受潮。侧边设置的进出料口宽度为1862mm，高度为1457mm，可适配小型装载机、皮带输送机的上料作业，出料口底部设置可调节插板阀，可根据干燥进度控制出料流量，实现边干燥边出料的连续作业模式。

　　设计过程中重点考量了谷物堆载的侧压力分布，仓壁的加强筋间距设置为1500mm，底部加强筋采用加厚型材，抵消满仓状态下谷物对仓壁的侧向挤压，避免长期使用出现仓壁变形。内仓的通风孔开孔率控制在25%左右，孔径小于最小处理谷物的颗粒直径，防止谷物漏入通风腔造成堵塞，同时保证热风的通流阻力处于合理区间，降低配套风机的功率损耗。顶部预留的排气口尺寸为200mm见方，可对接除尘管路，将干燥过程中带出的谷物碎屑、粉尘统一收集处理，避免作业现场粉尘超标。

　　实际应用中，这套结构可根据处理量需求灵活调整仓体长度，在保持内仓结构尺寸不变的前提下，延长外部储料区的长度即可提升单仓存储容量，无需重新设计核心通风结构，适配不同规模的作业场地需求。仓体的所有连接部位均采用螺栓装配式设计，无需现场大量焊接作业，运输时可拆分为片状构件，降低长途运输成本，现场安装仅需普通吊装设备配合，3-5天即可完成整套结构的组装调试。针对不同谷物的干燥特性，可通过调整内仓的通风孔布局、热风温度与通风量参数，匹配不同作物的干燥工艺要求，比如处理油菜籽这类小颗粒、高含油的作物时，可降低热风温度、延长通风时间，避免高温导致油品酸价升高；处理玉米这类大颗粒、高水分的作物时，可适当提高热风风速，加快深层水分的迁移速度。

　　结构设计时还预留了温度、湿度传感器的安装点位，可在储料区的不同深度位置加装检测元件，实时监测各层谷物的温湿度变化，联动控制风机的启停与热风温度，实现干燥过程的自动化管控，减少人工巡检的工作量，避免因局部温度过高导致谷物变质。底部的排杂结构可在干燥过程中将沉降的碎屑、瘪粒及时排出，避免杂质堆积堵塞通风孔，长期使用也能保证通风效率稳定。
