谷物深层干燥储料一体化工业设备结构

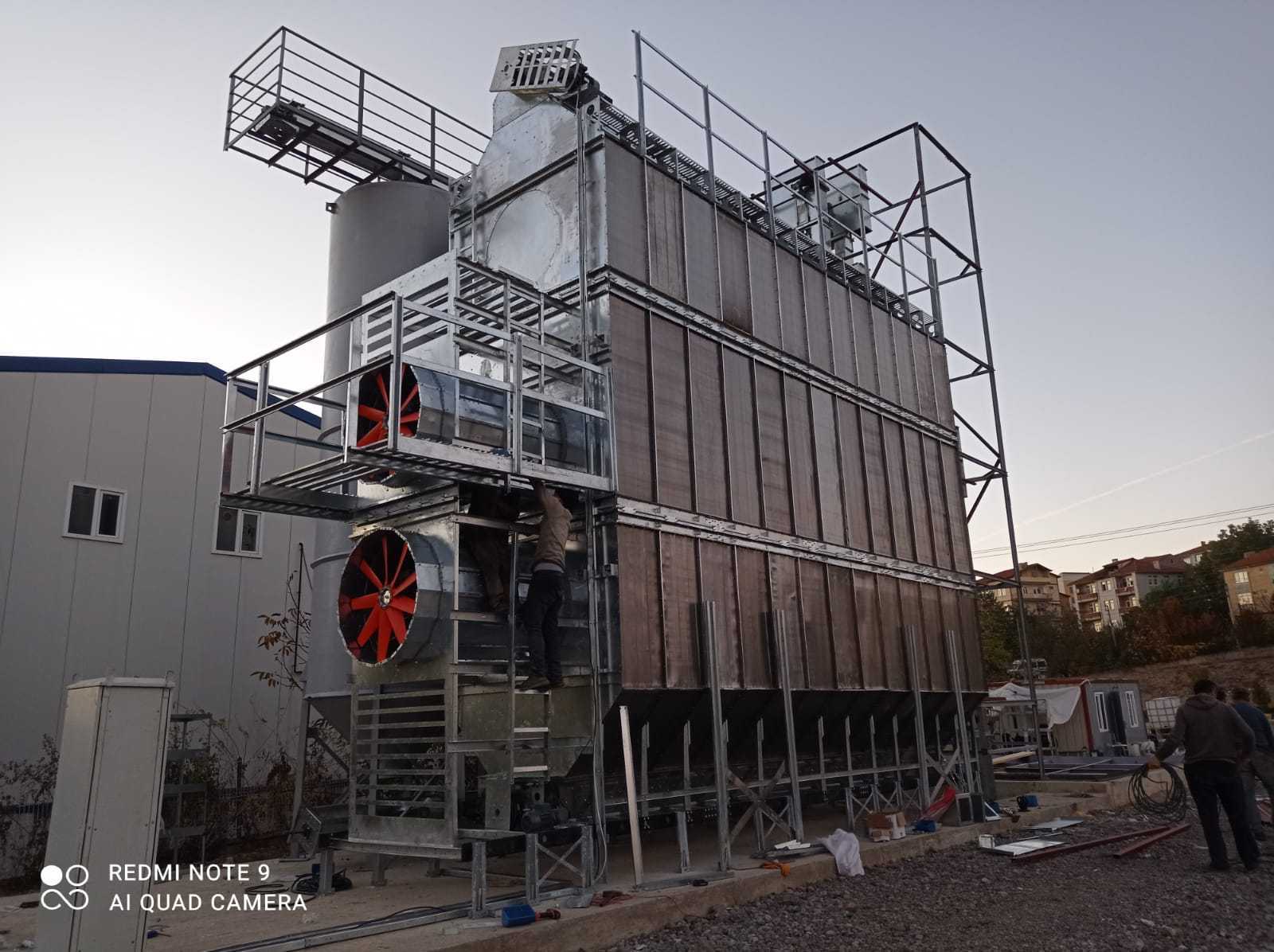

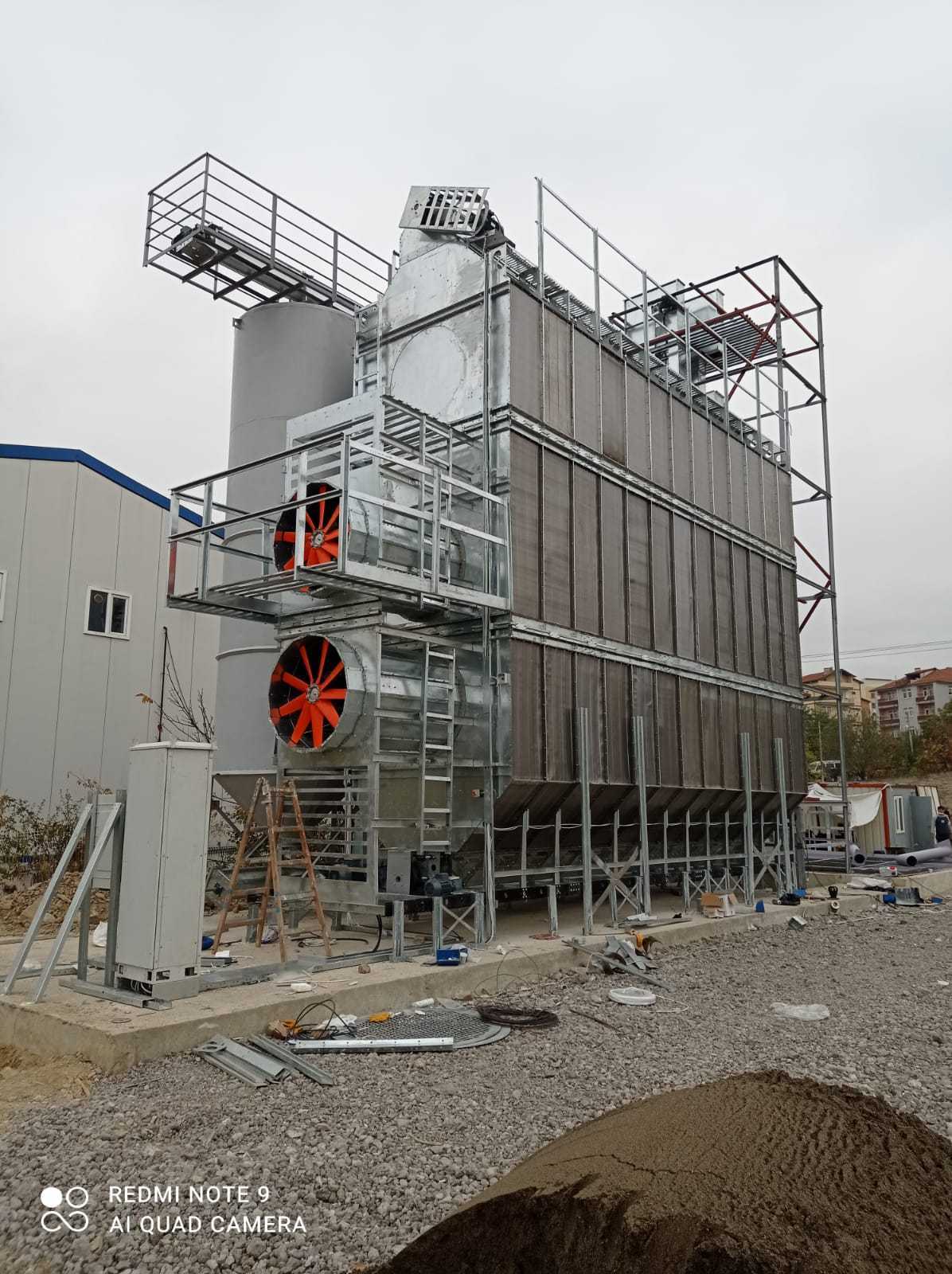

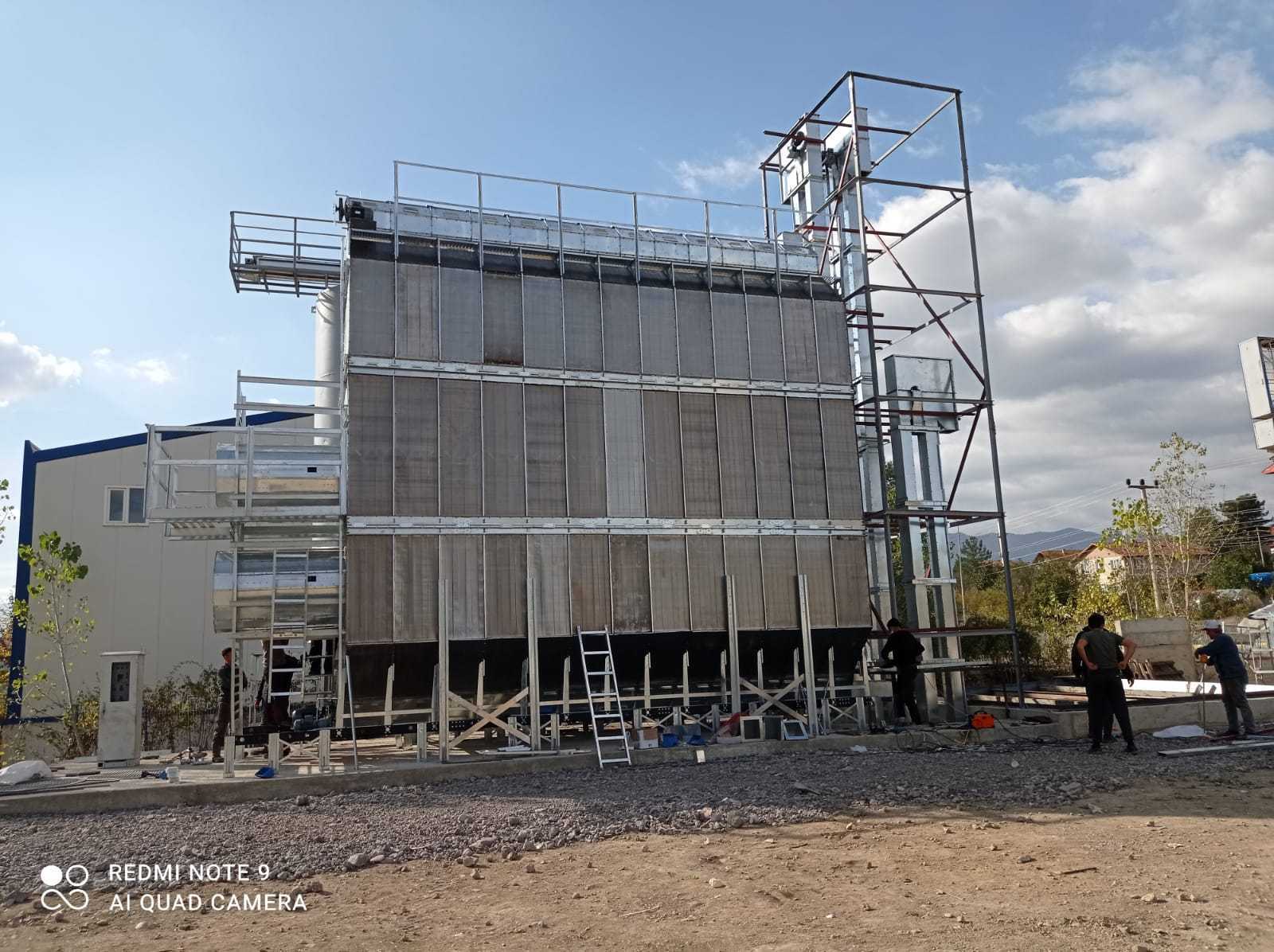

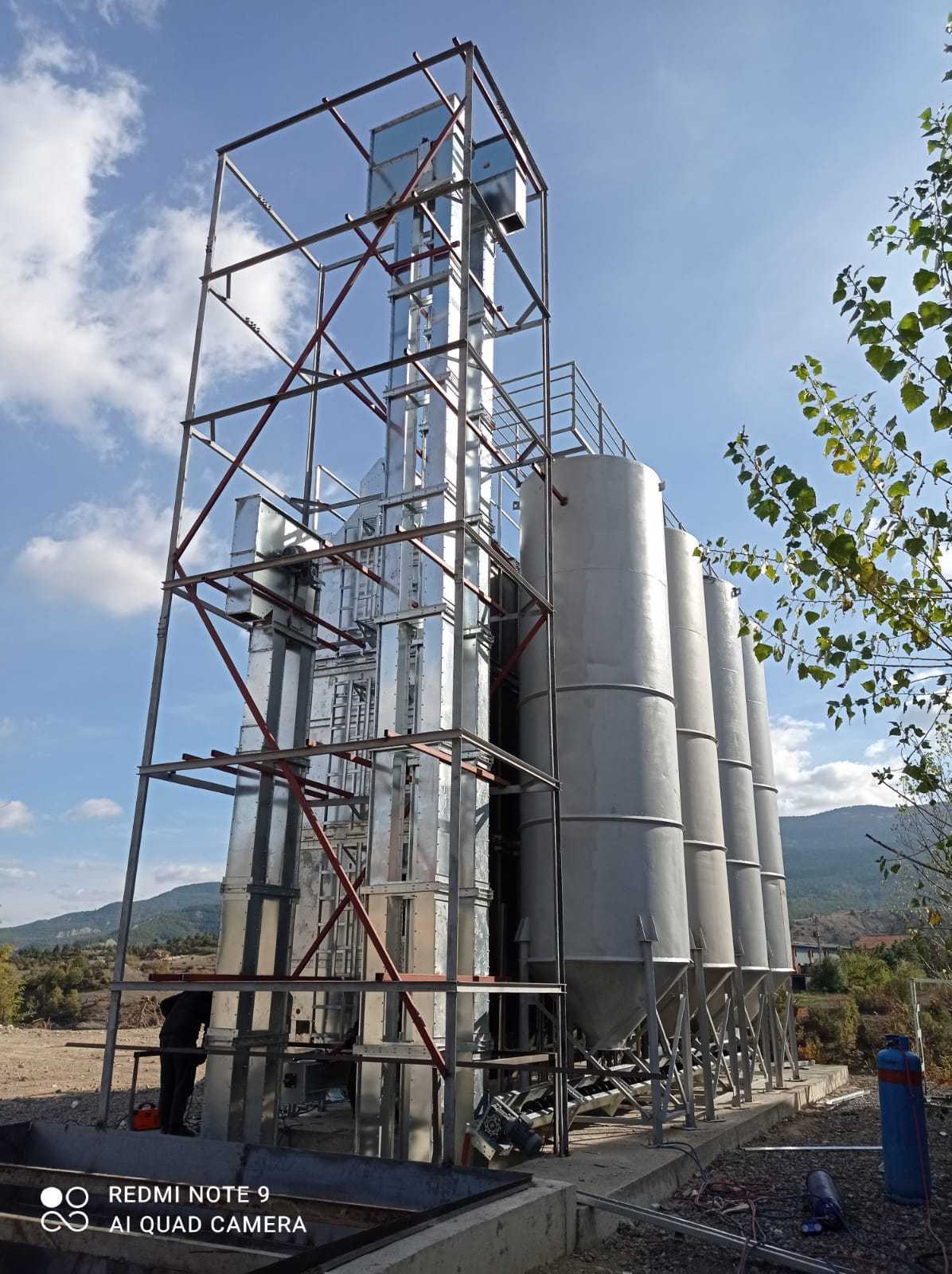

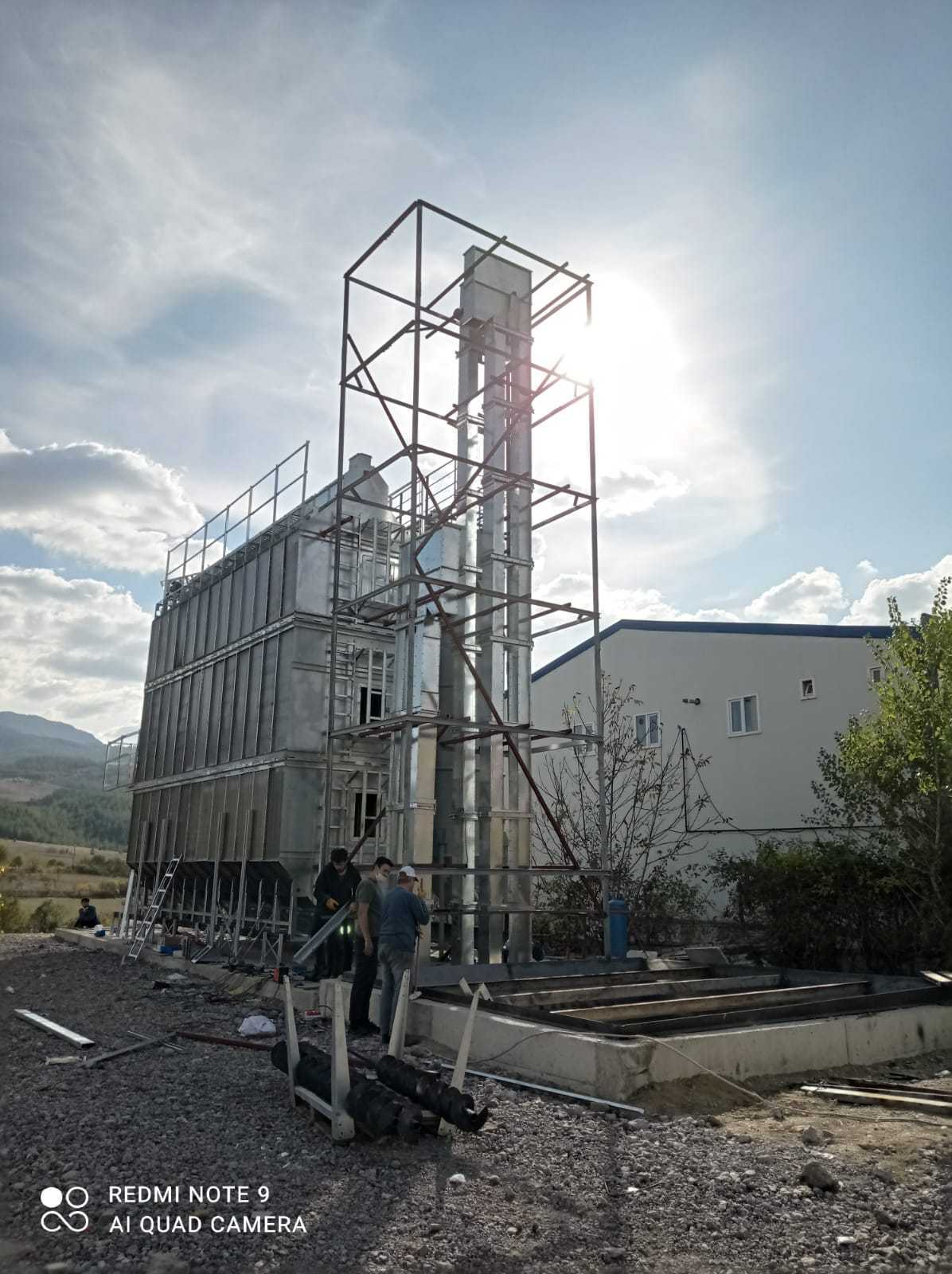

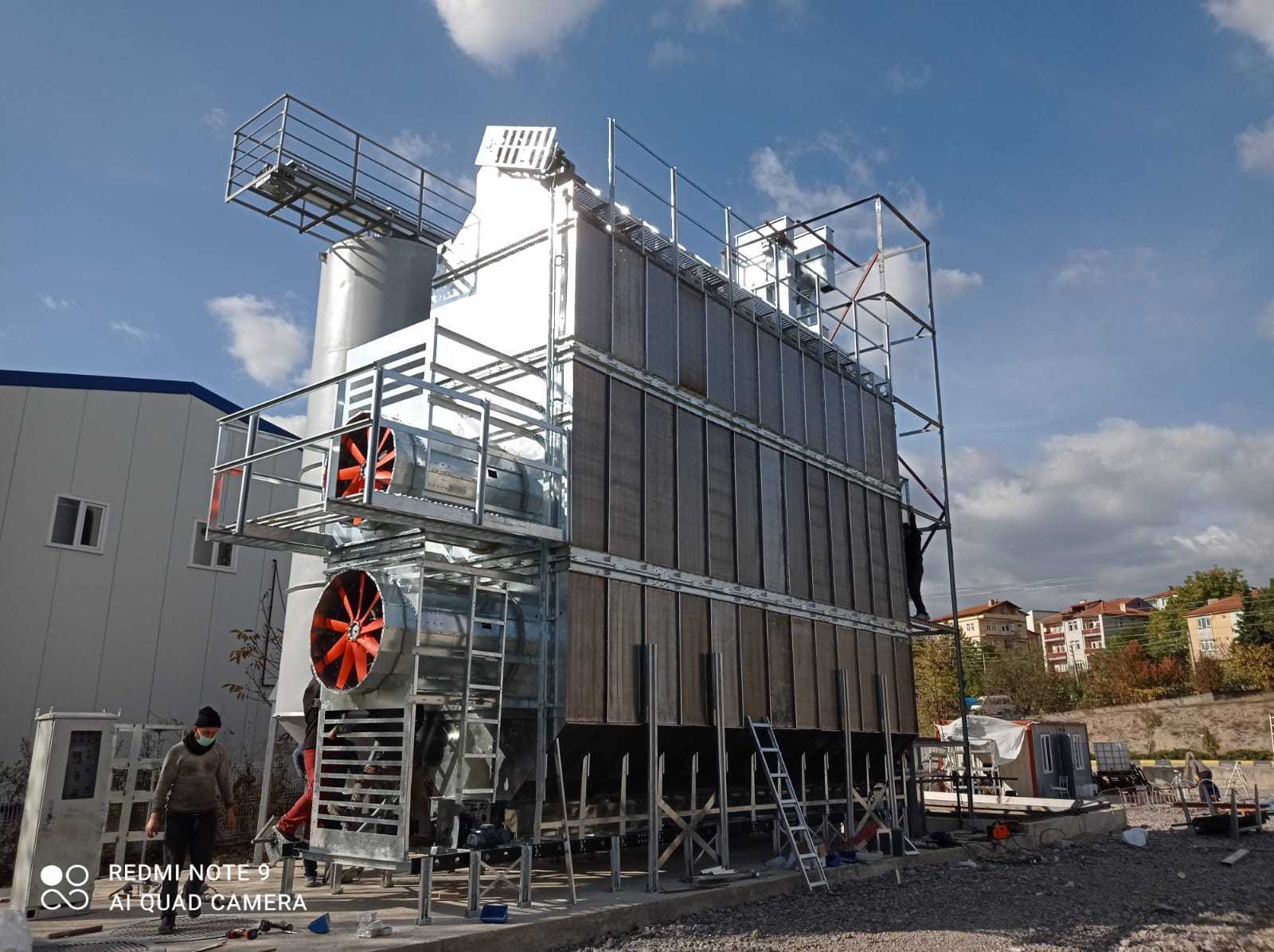

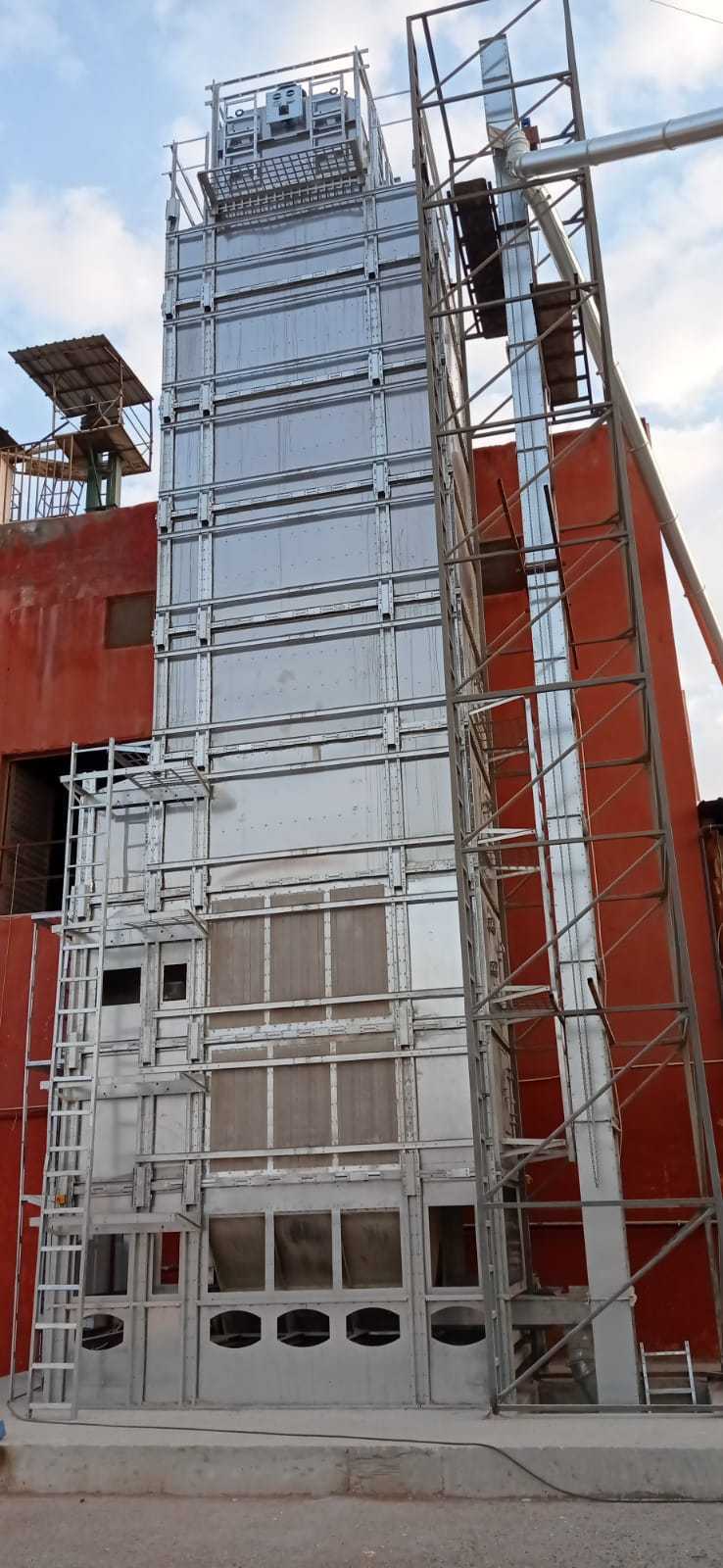

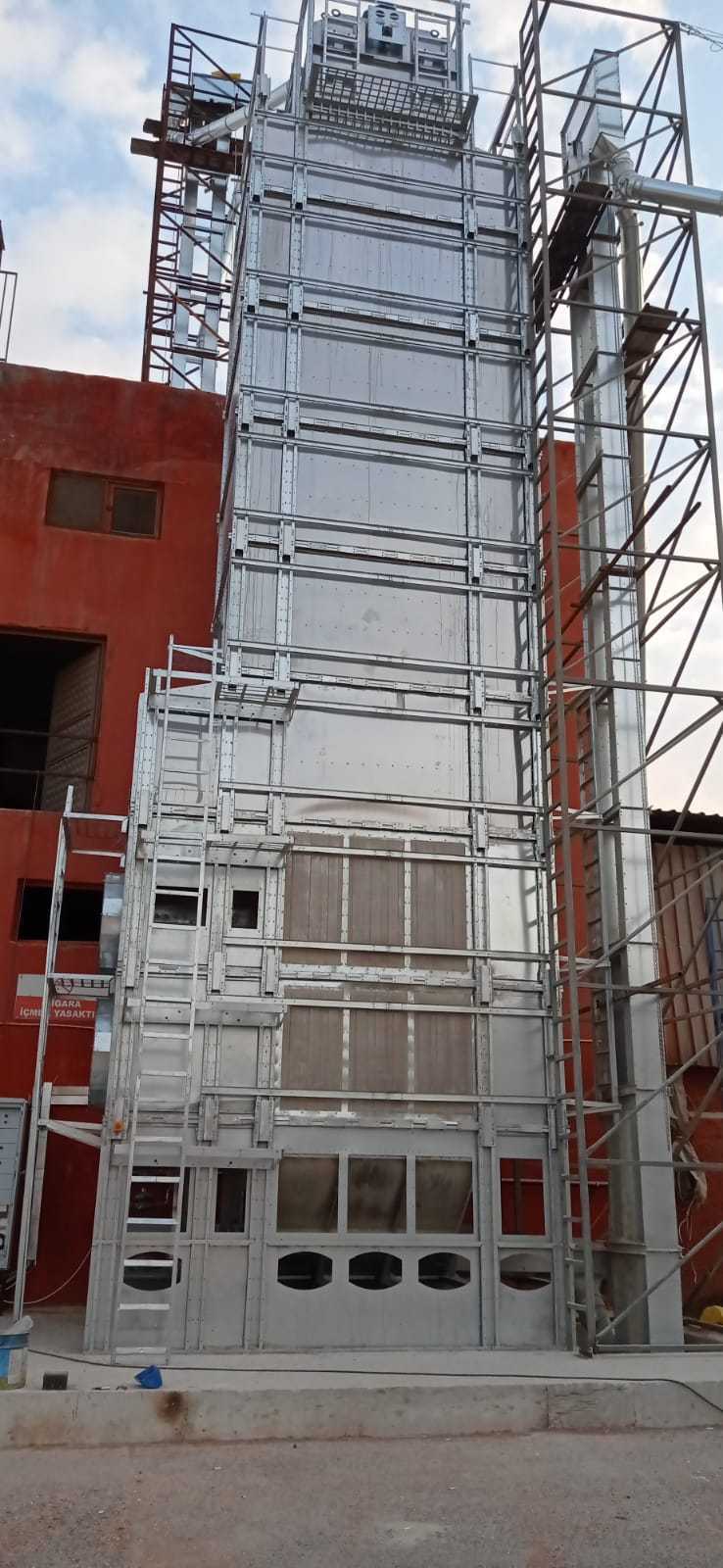

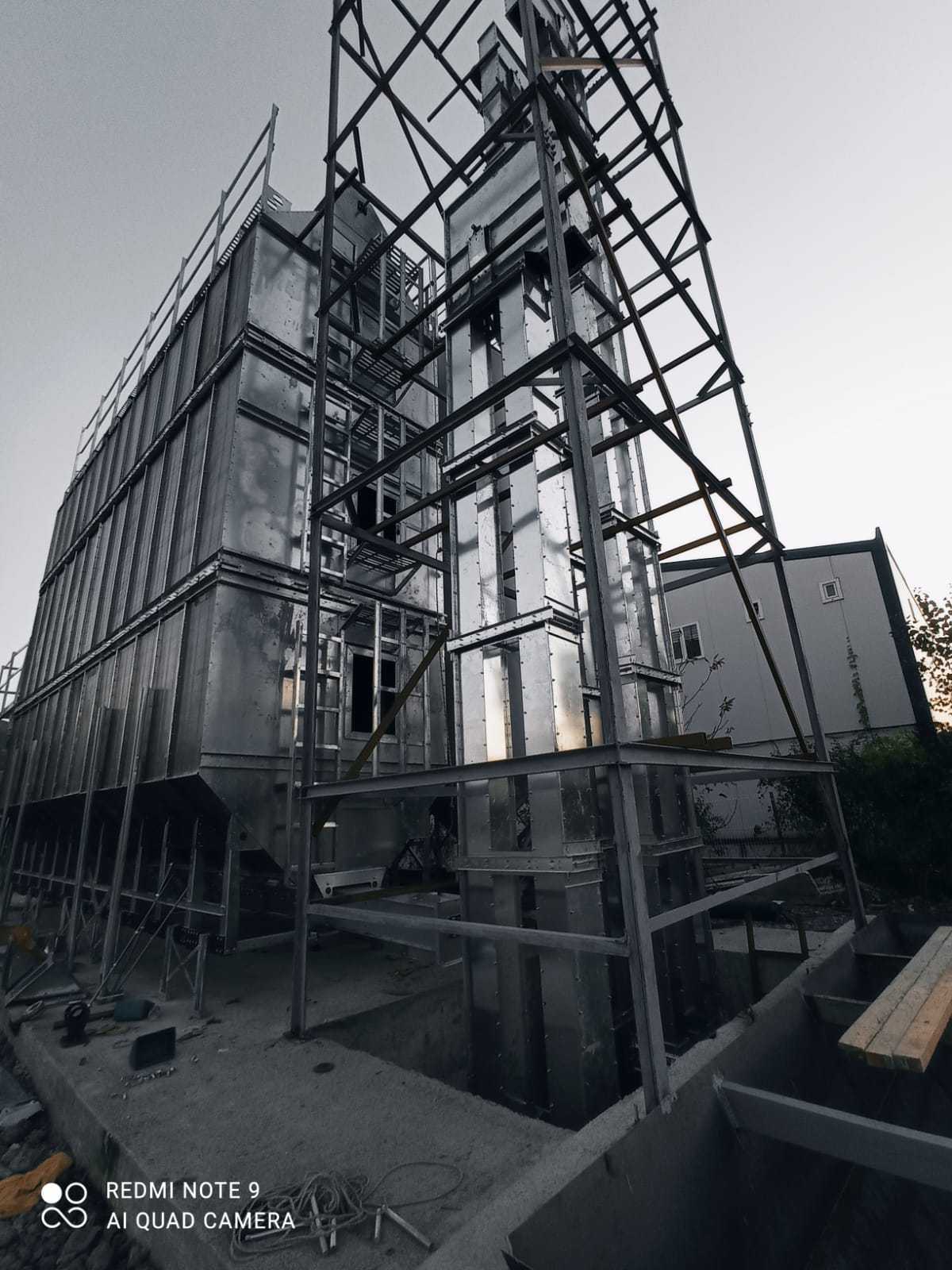

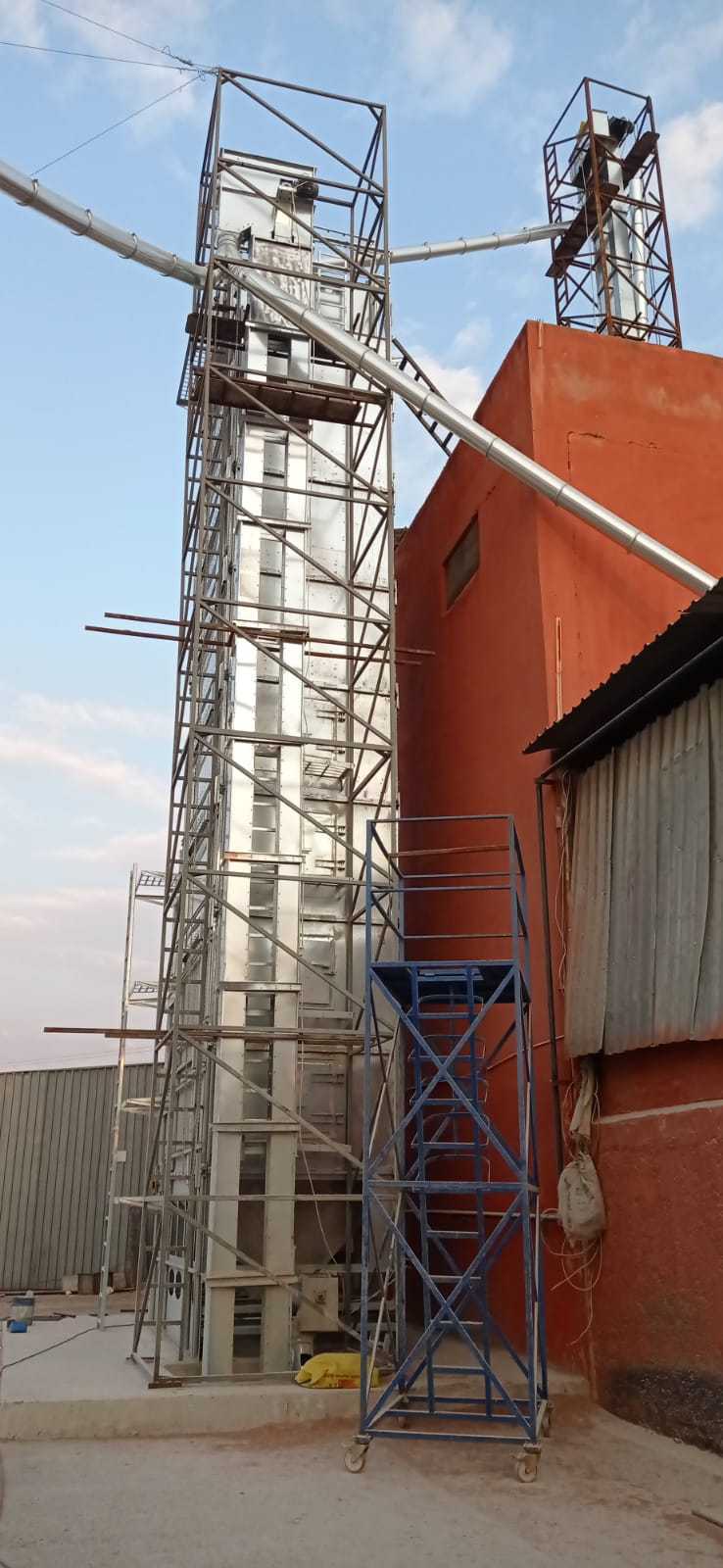

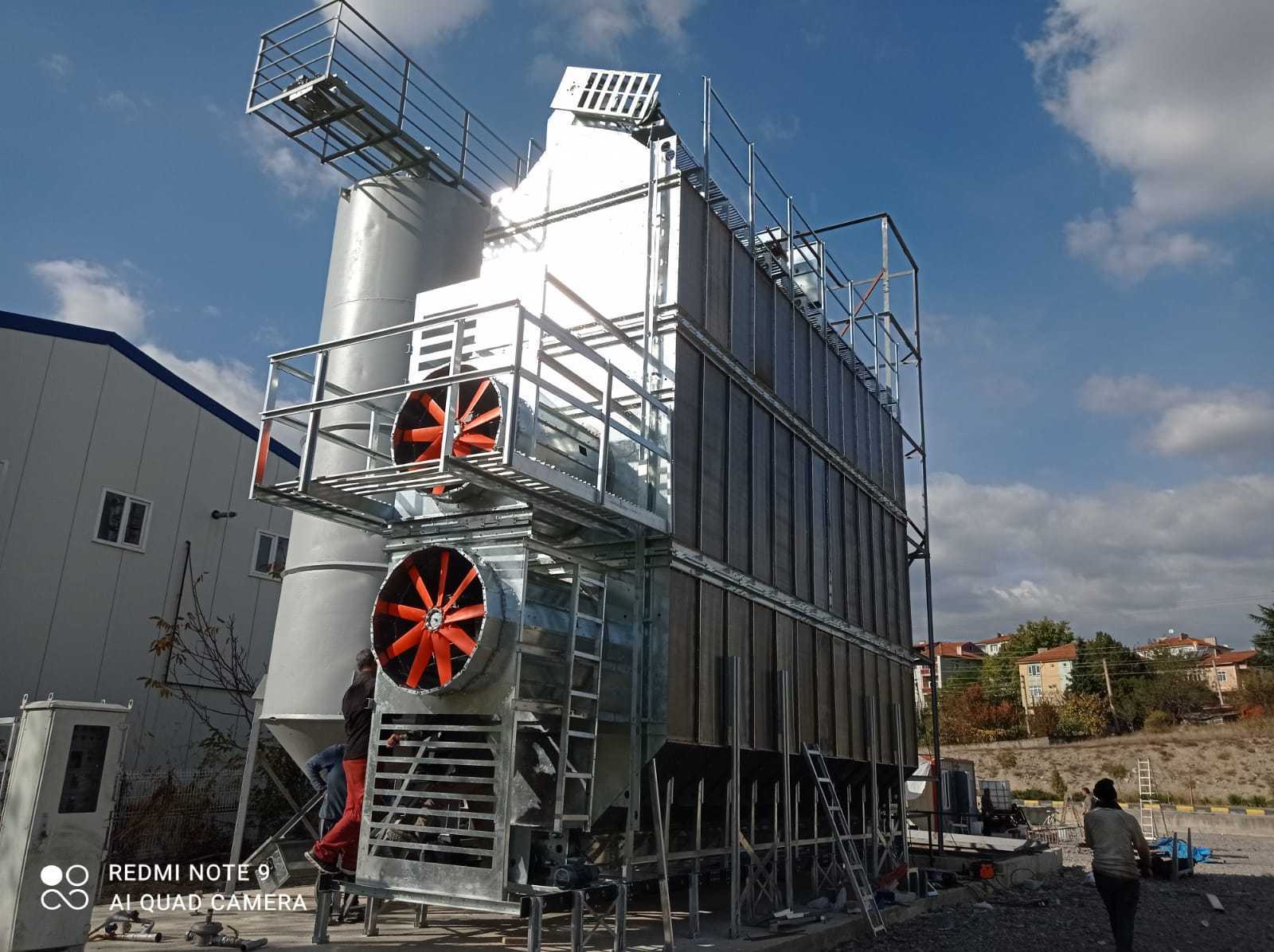

　　这套干燥储料组合设备主要面向规模化粮食收储、粮油加工、农牧饲料生产场景，在粮食产后处理环节承担高水分原粮降水、短期周转存储的核心功能，适配小麦、水稻、玉米、油菜籽、大豆等多种颗粒状农产品的干燥作业，可对接前端输送上料设备与后端仓储、加工产线，解决收获季原粮水分超标易霉变、无法直接入库存储的行业痛点。设备整体采用立式模块化布局，左侧为锥底立式储料仓段，右侧为多层错流干燥塔段，两个功能段通过钢结构支架连为整体，底部预留输送设备安装空间，可直接配套刮板机、斗式提升机完成物料的进出料输送，无需额外搭建中转衔接平台。储料仓段采用锥斗自流式出料设计，仓壁采用波纹钢板拼接结构，既保证仓体结构强度，又能降低整体自重，锥斗角度设置为55度，

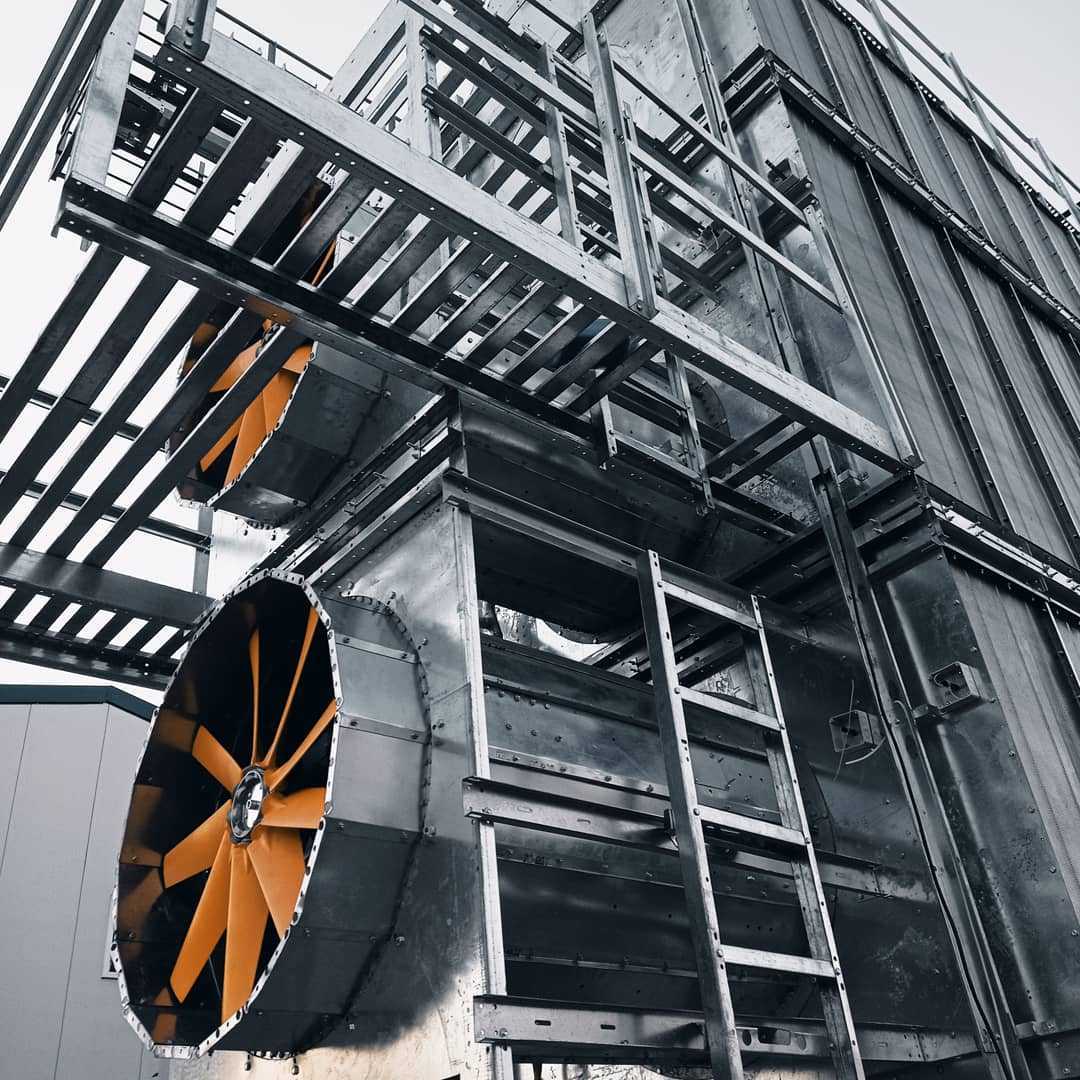

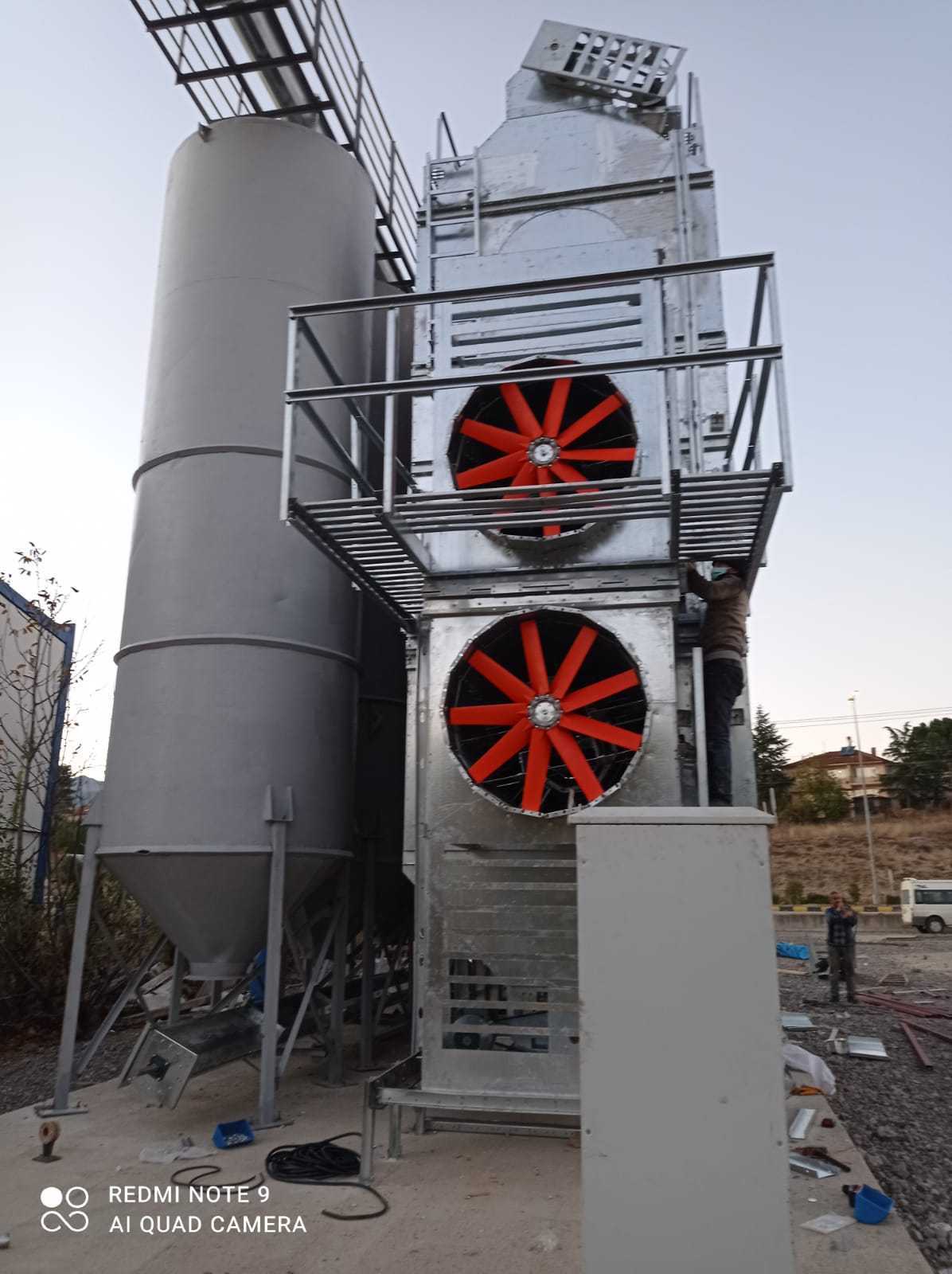

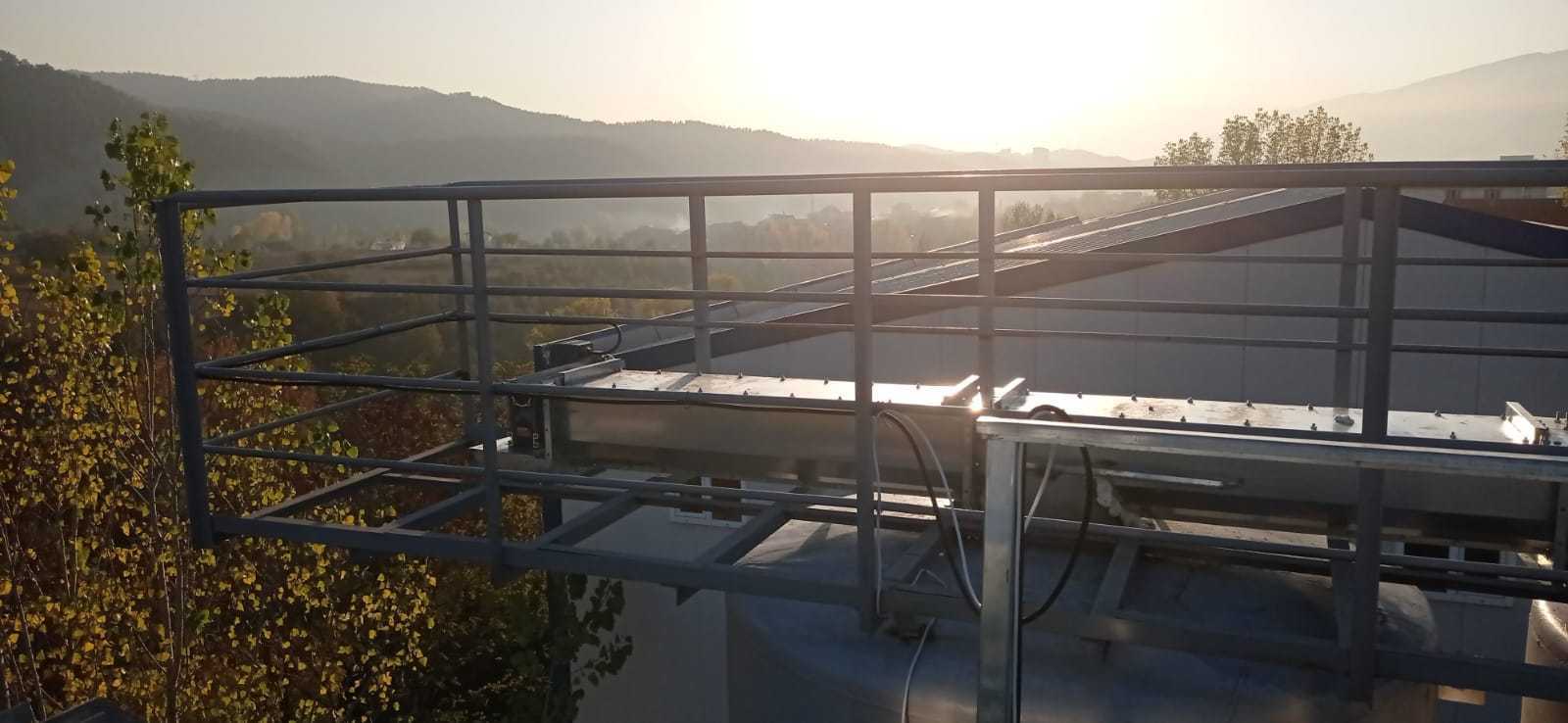

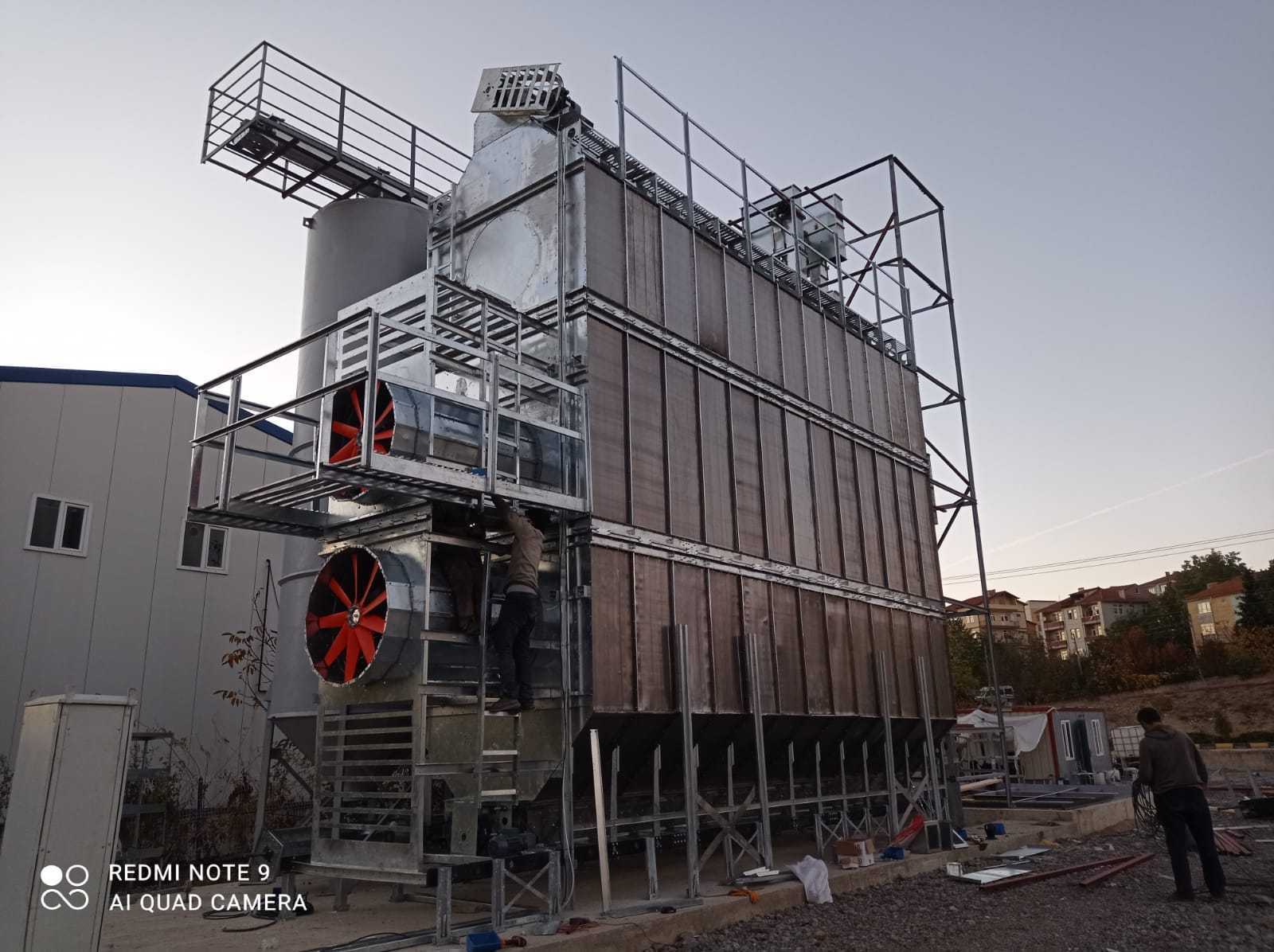

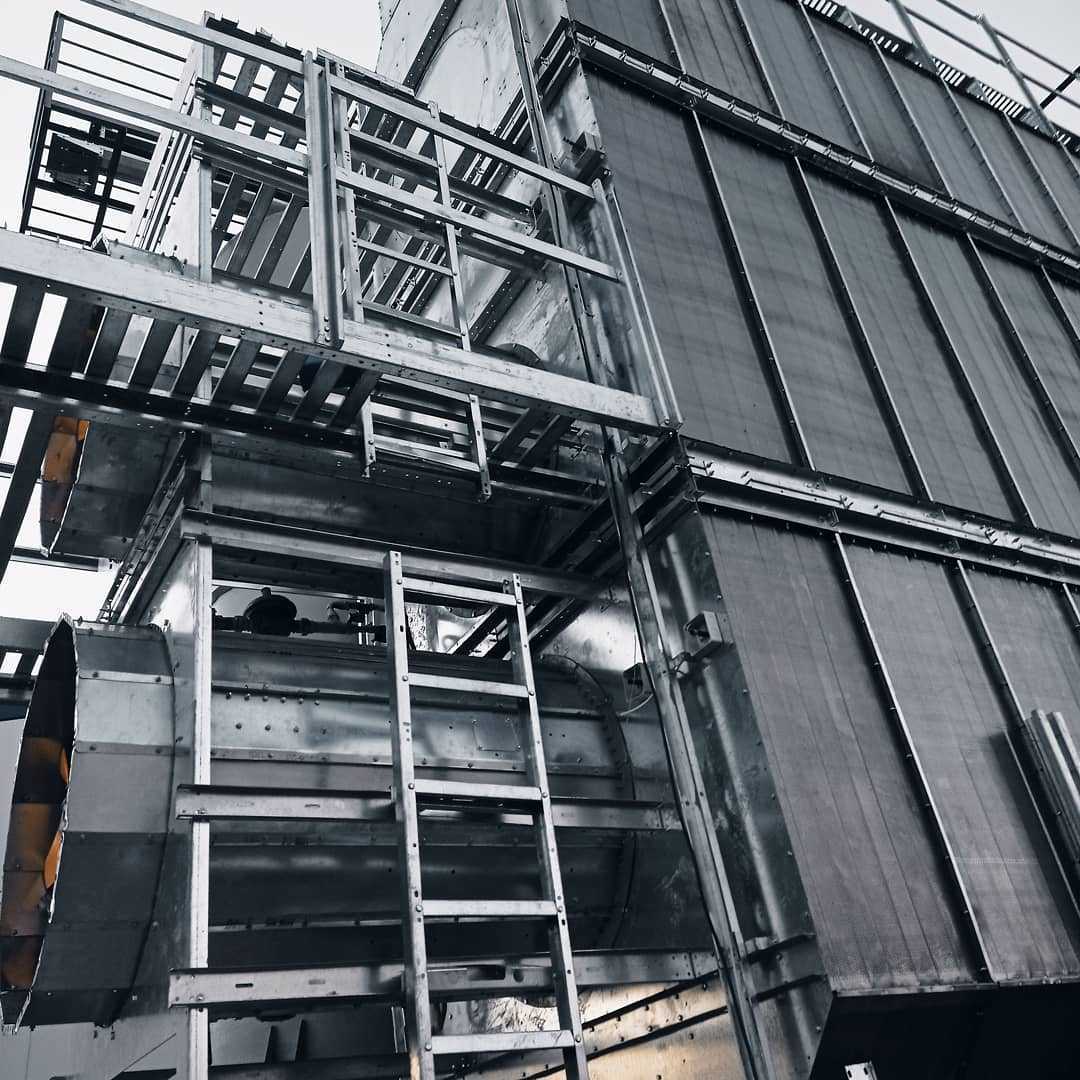

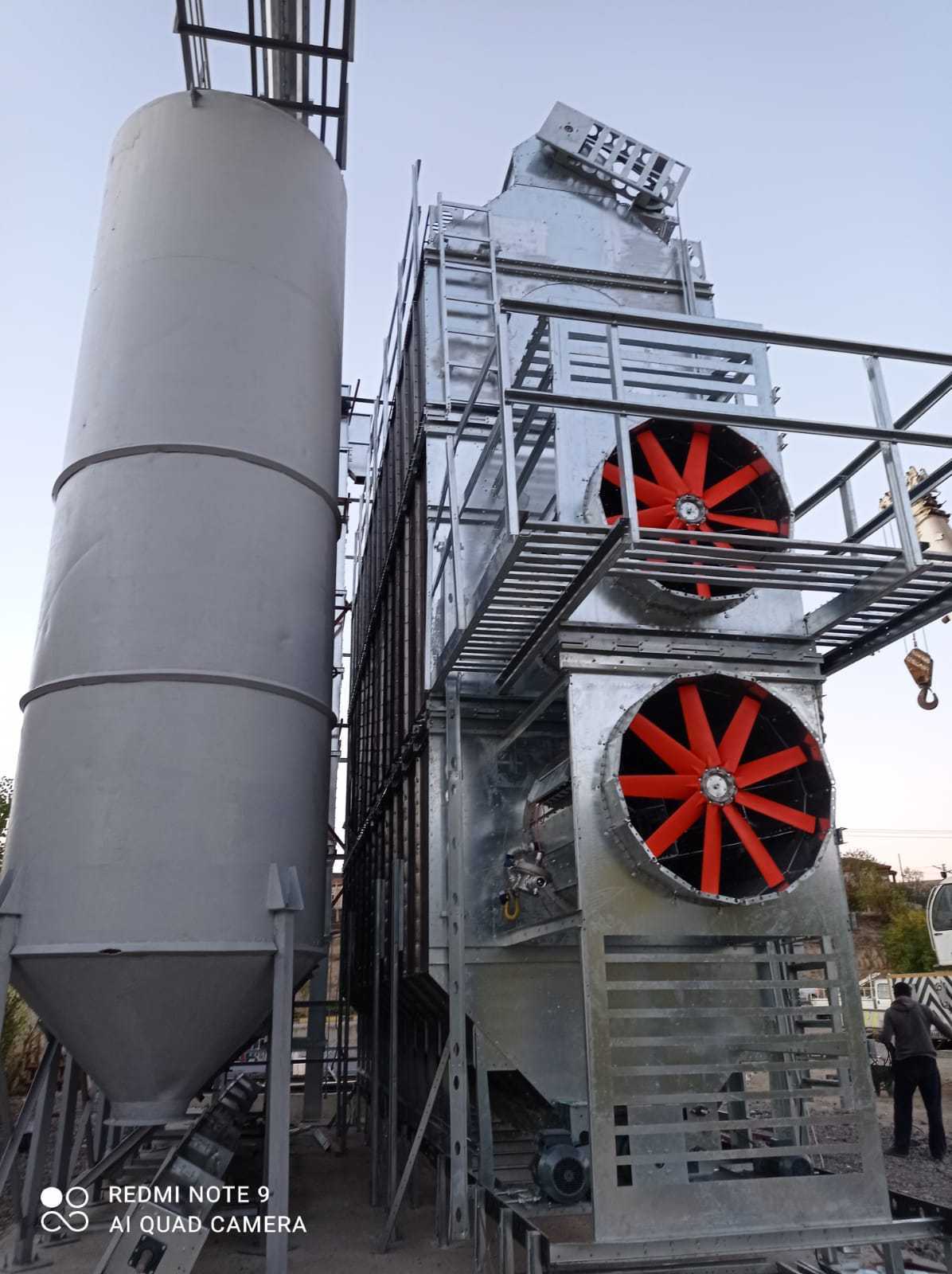

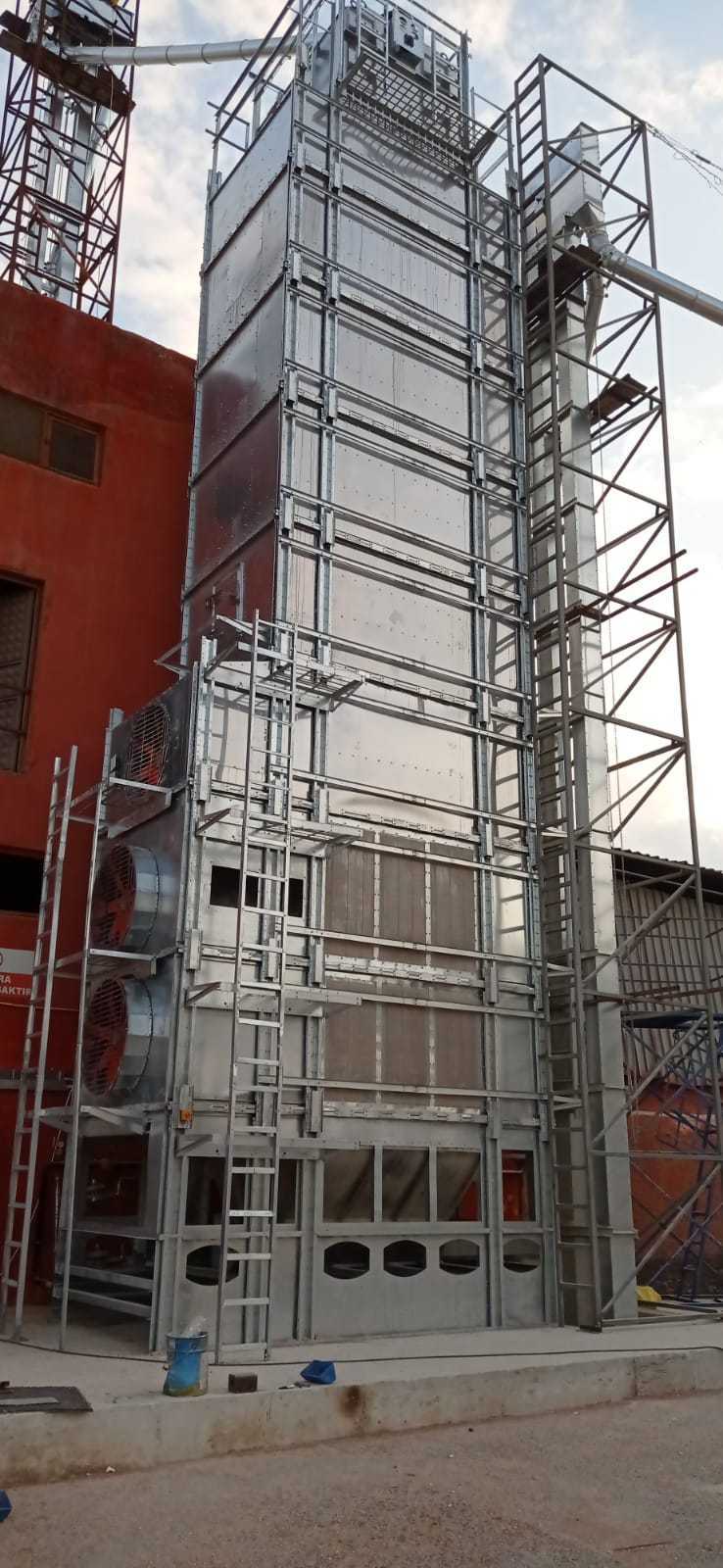

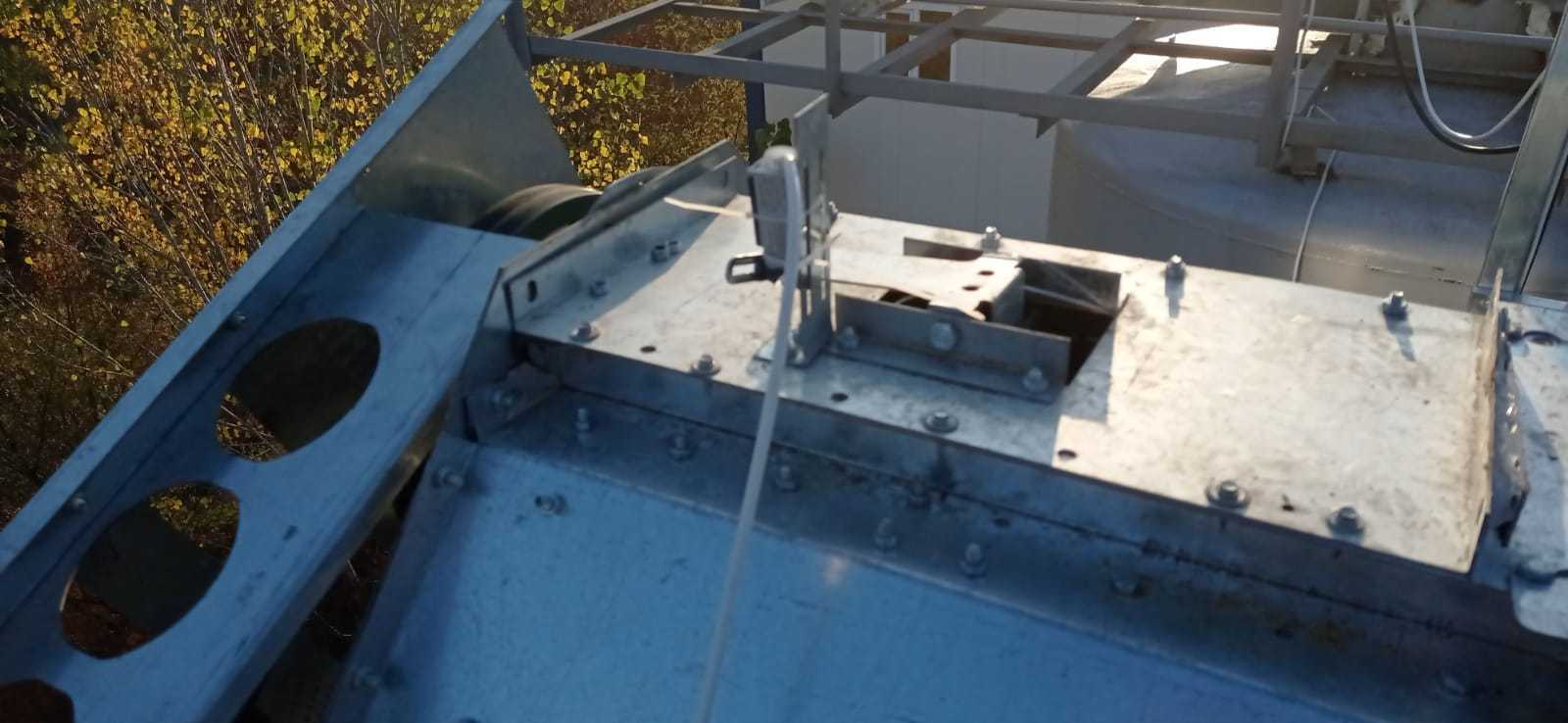

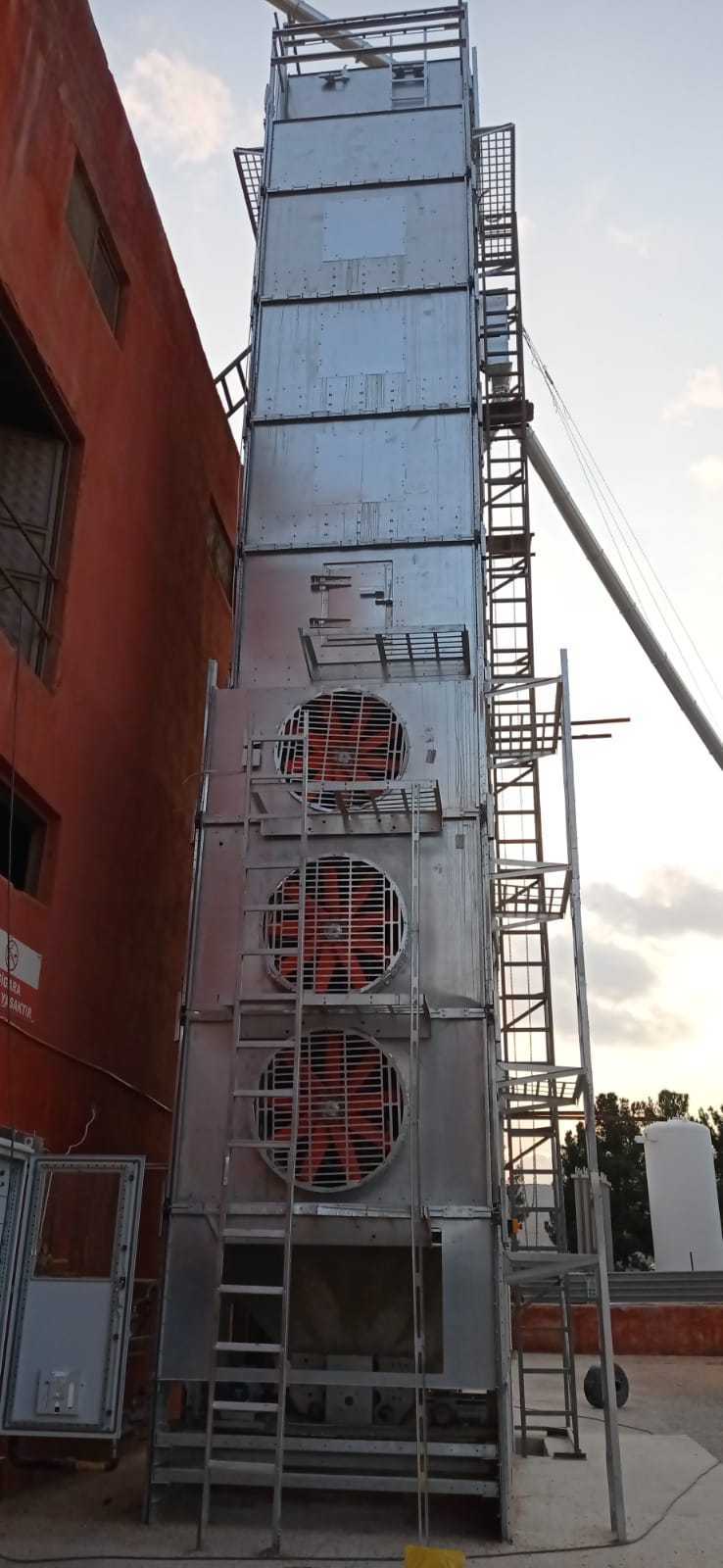

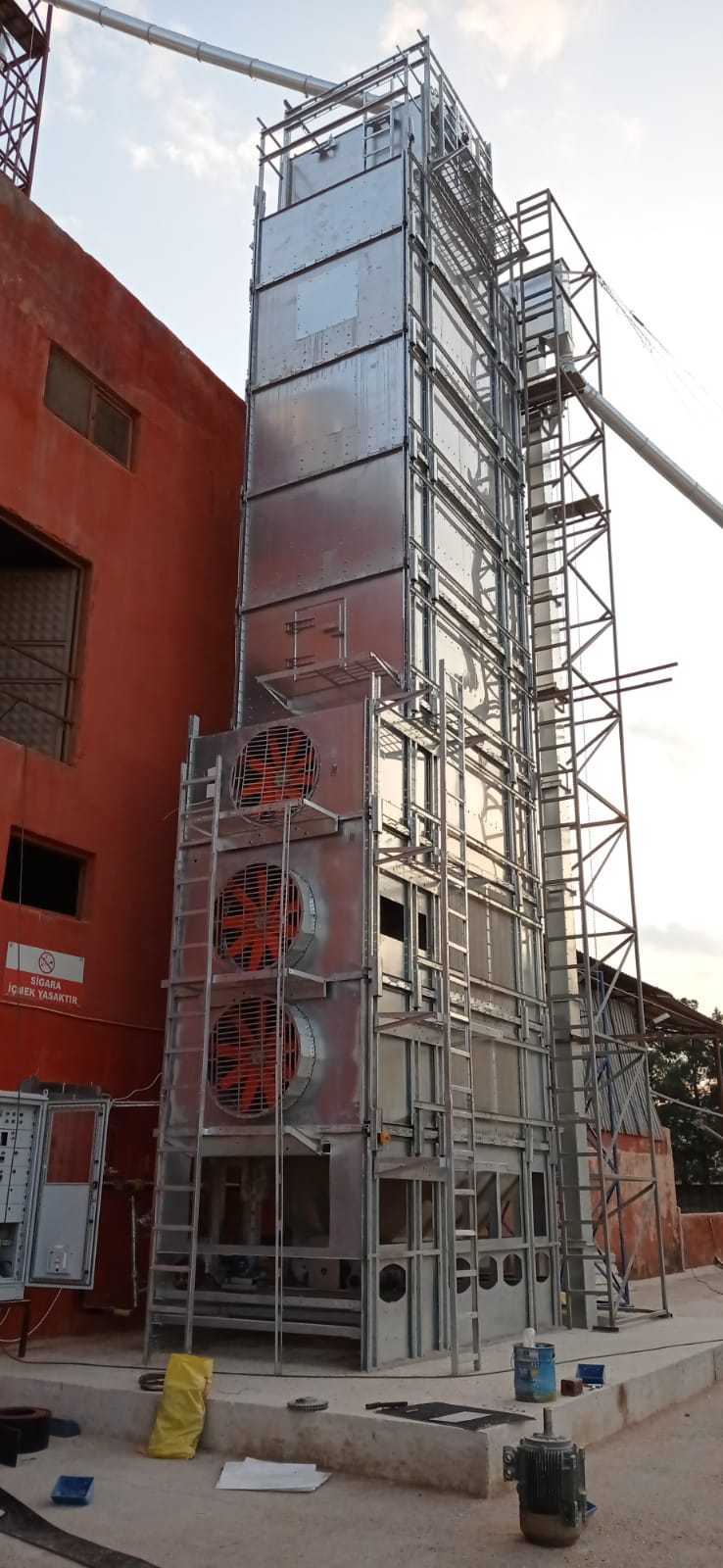

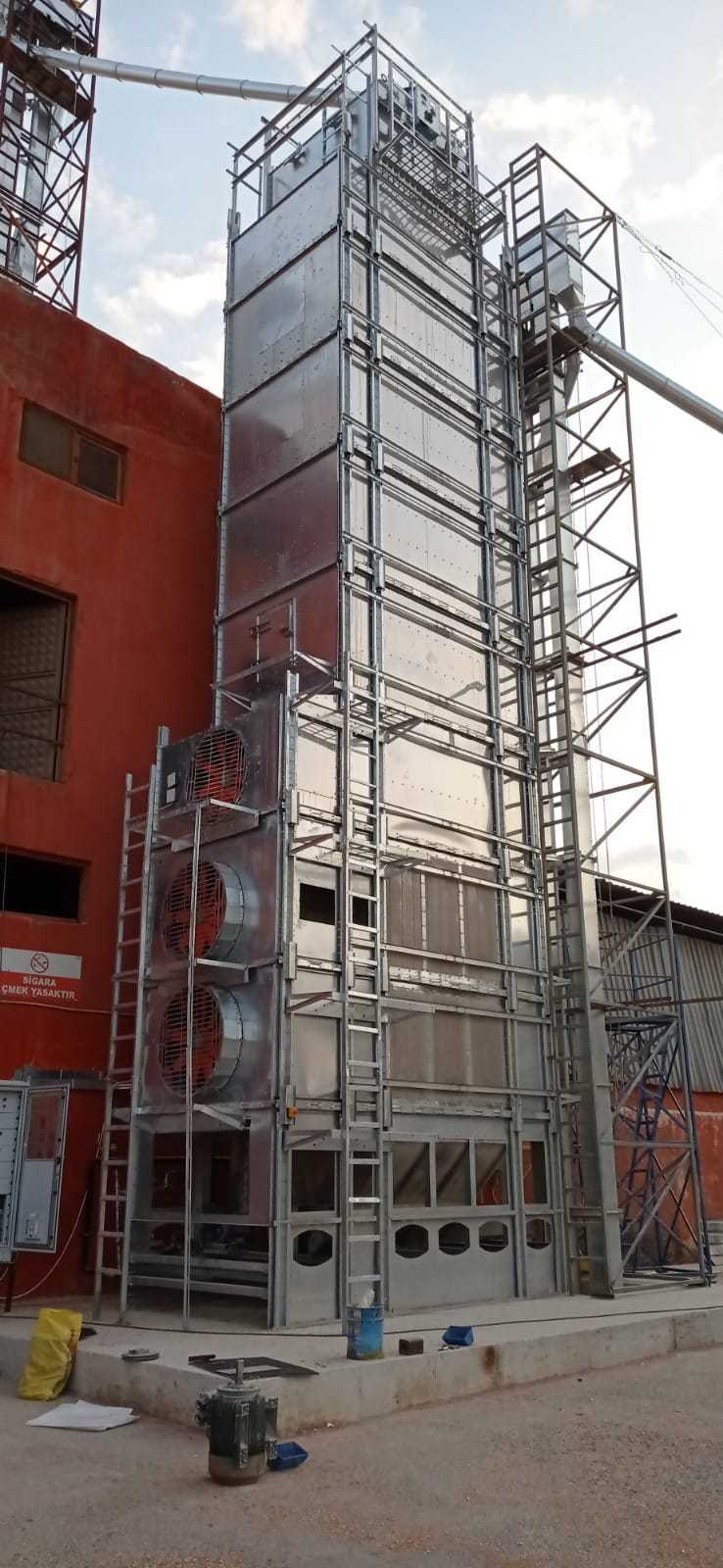

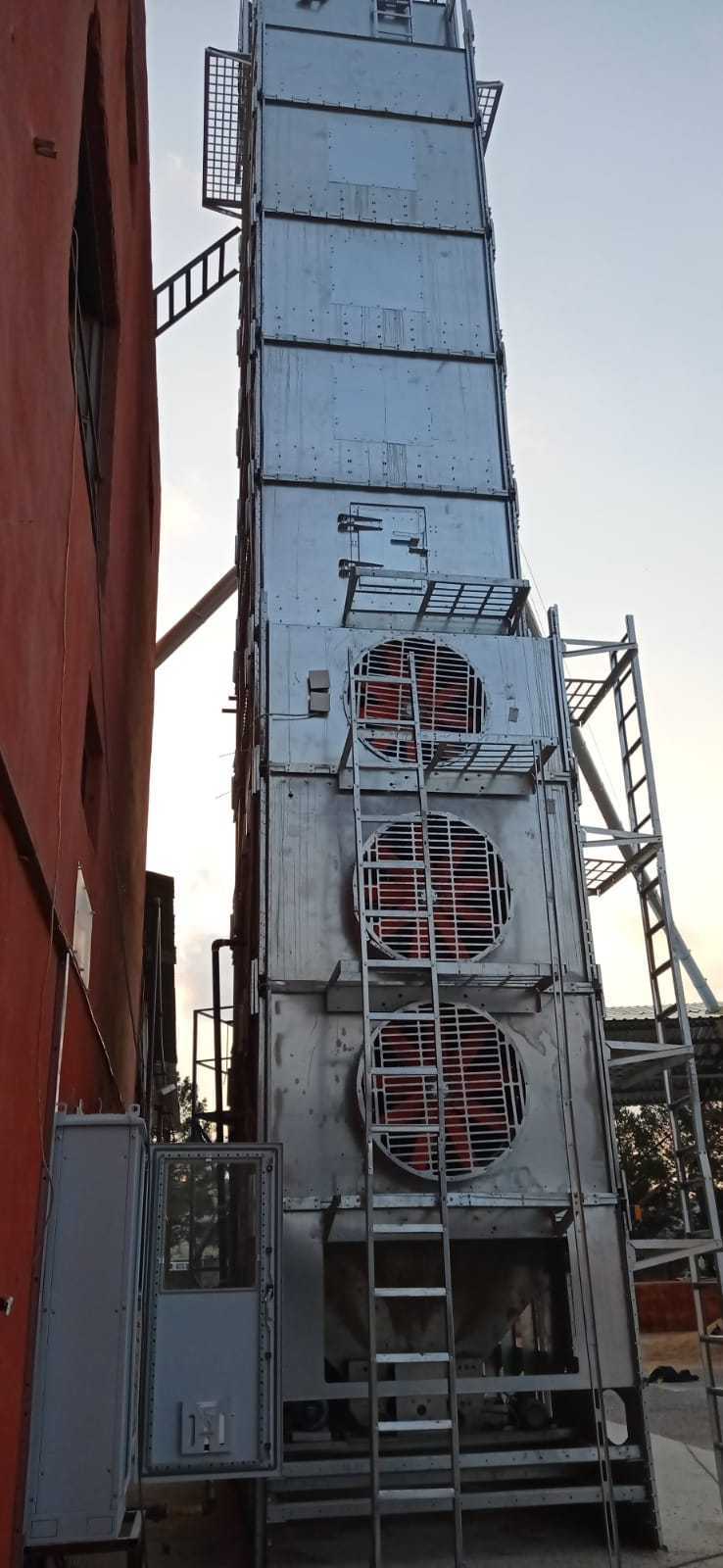

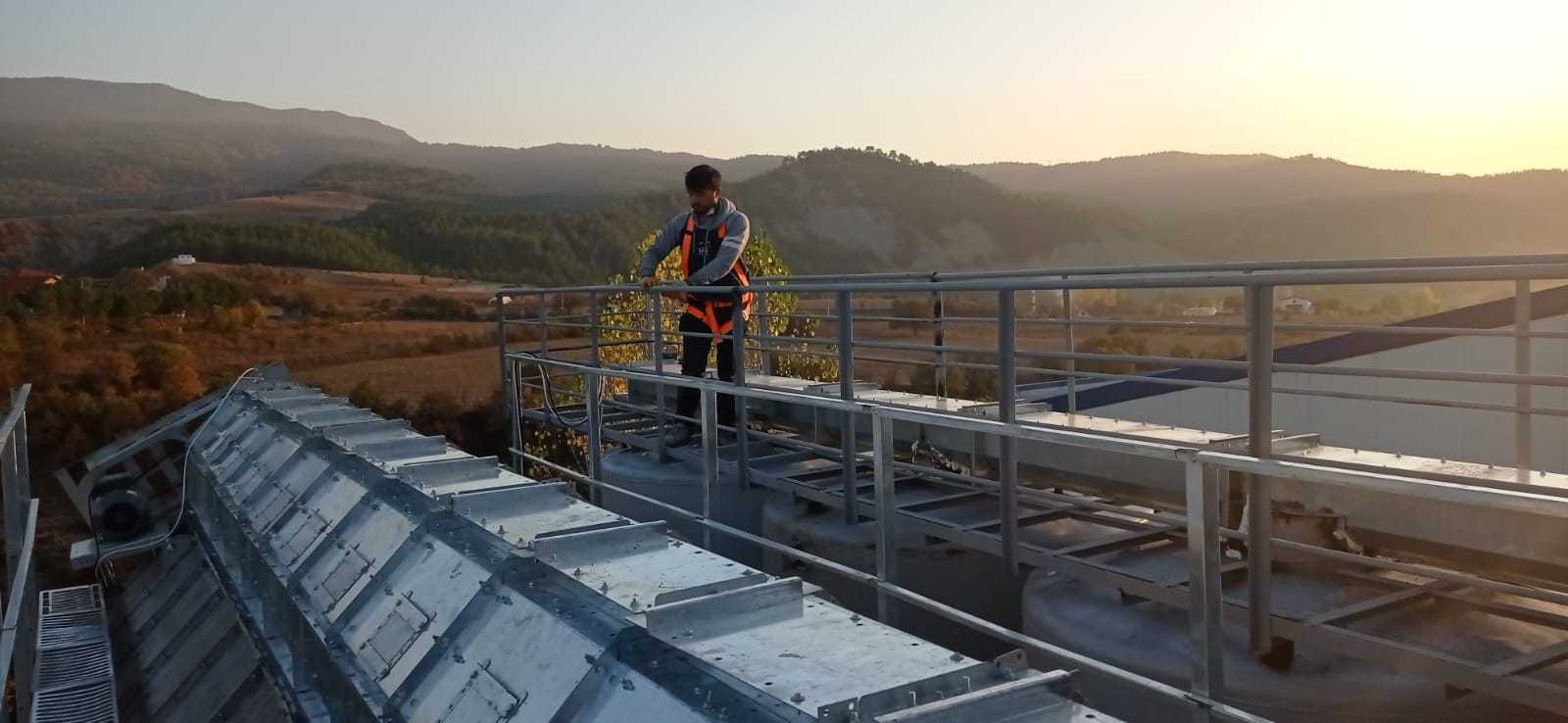

　　可保证颗粒物料依靠重力顺畅滑落，不会出现物料挂壁、结拱堵料的问题，仓顶设置护栏检修平台，方便运维人员定期检查仓内物料状态、清理仓壁残留。干燥塔段采用分层风室设计，每层风室对应一组轴流通风单元，图中可见的红色扇叶轴流风机为负压抽风结构，可将塔内穿过料层的湿热空气快速抽出，外界干冷空气从塔侧进风格栅进入，穿过料层时带走物料表面及内部的游离水分，实现顺流、错流结合的干燥工艺，相比传统横流干燥设备，风阻更低、热效率更高，物料降水均匀度可提升15%以上，避免出现局部过干、局部水分超标的问题。干燥塔内部设置多层角状盒通风道，通风道采用冲压成型的镀锌钢板制作，边角做圆弧过渡处理，不会划伤物料颗粒，料层厚度控制在300-400mm区间，

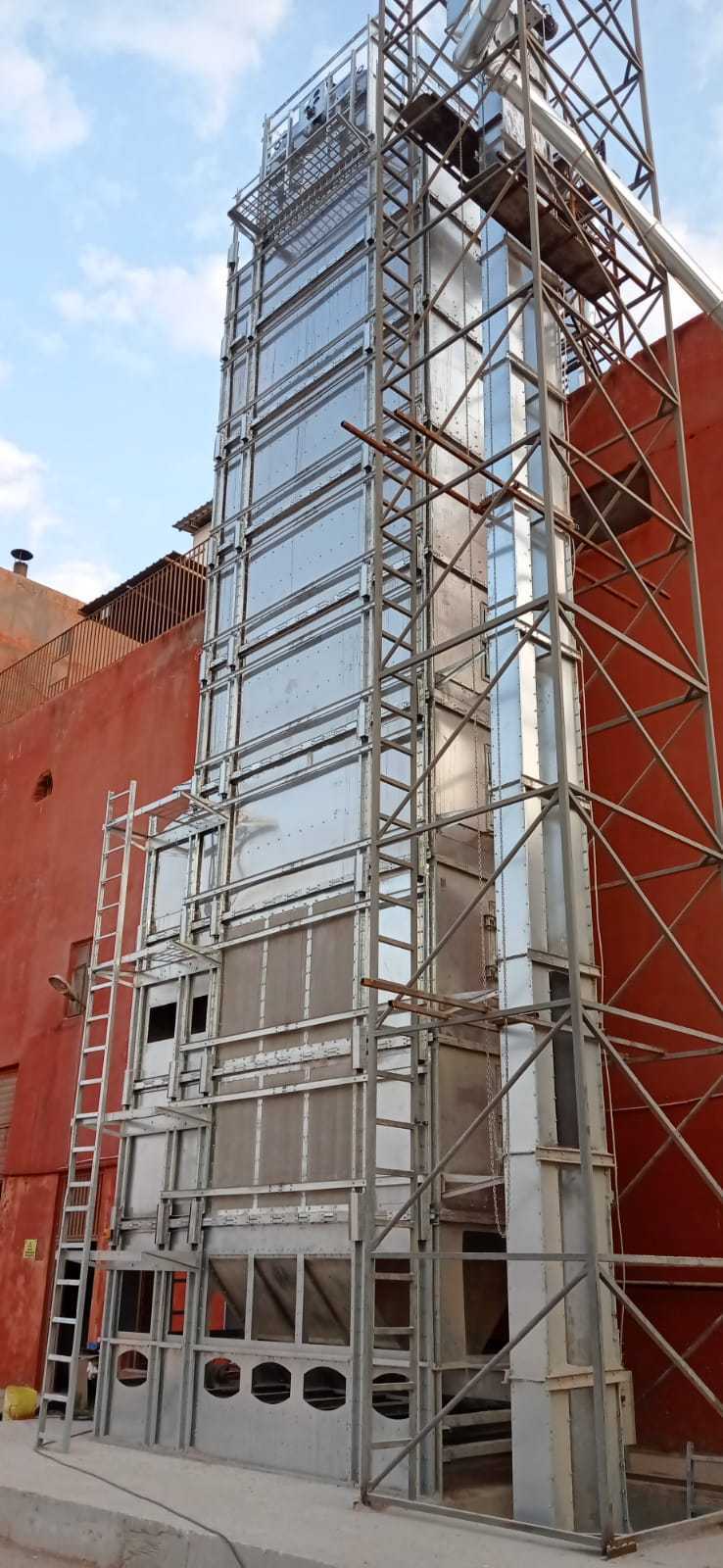

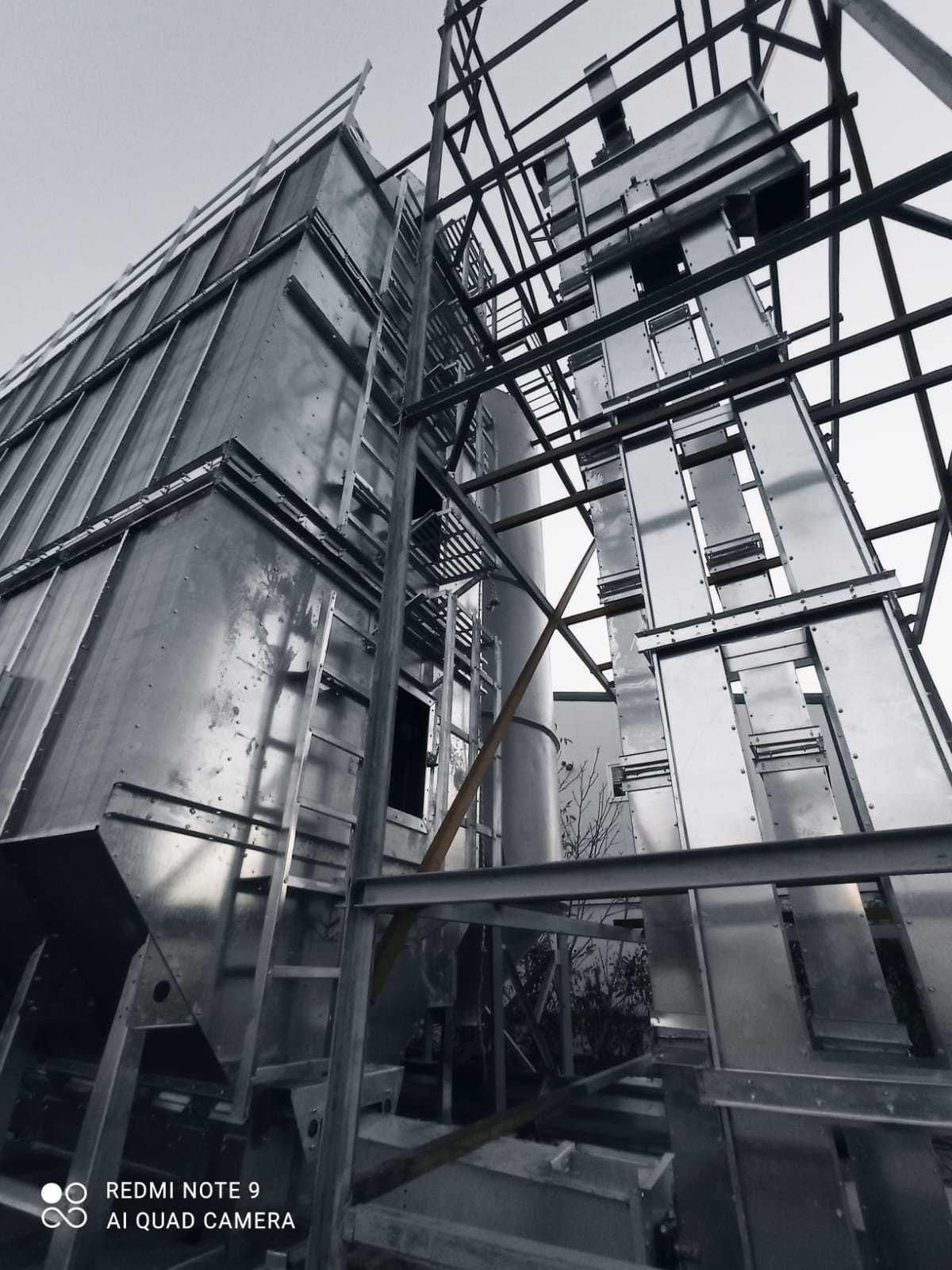

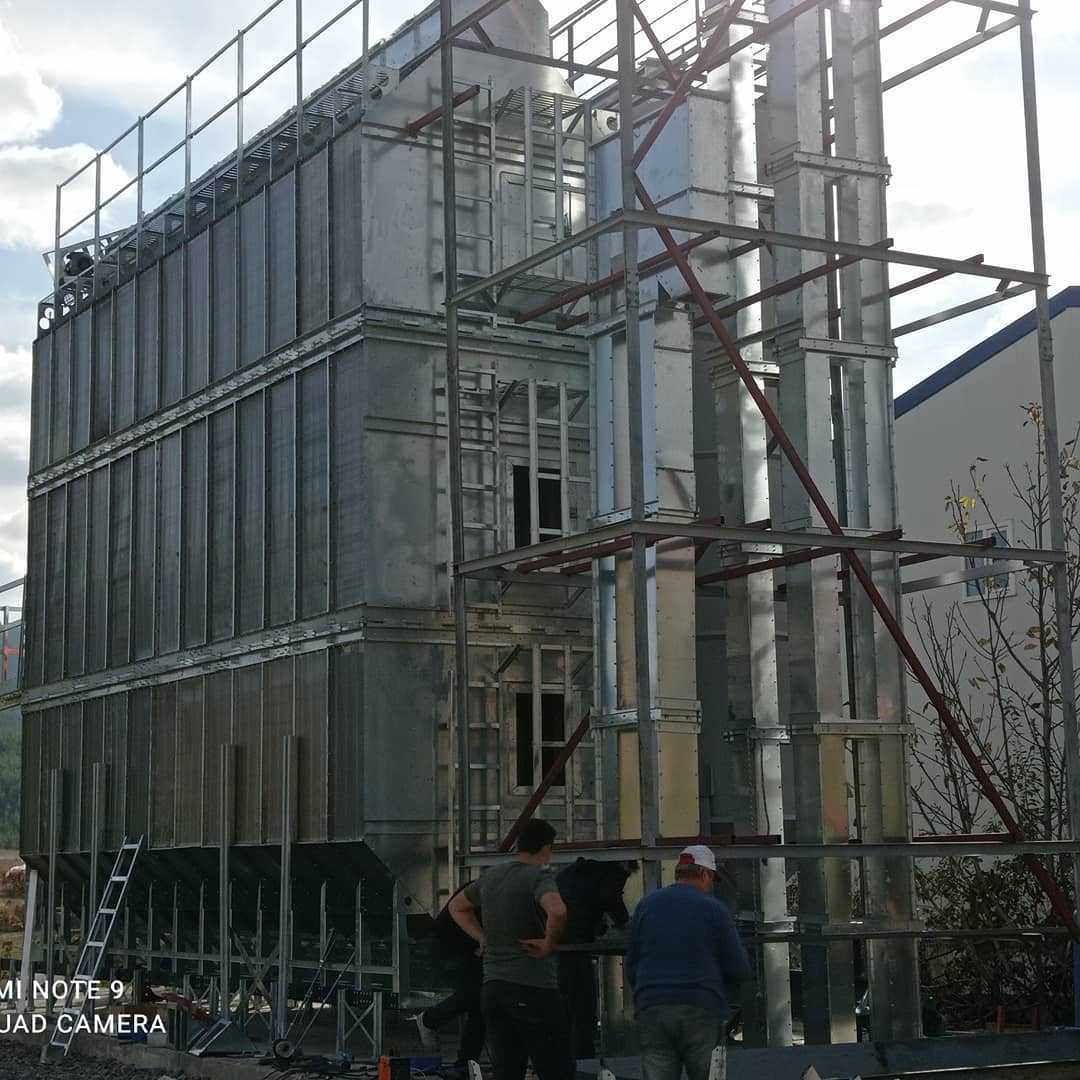

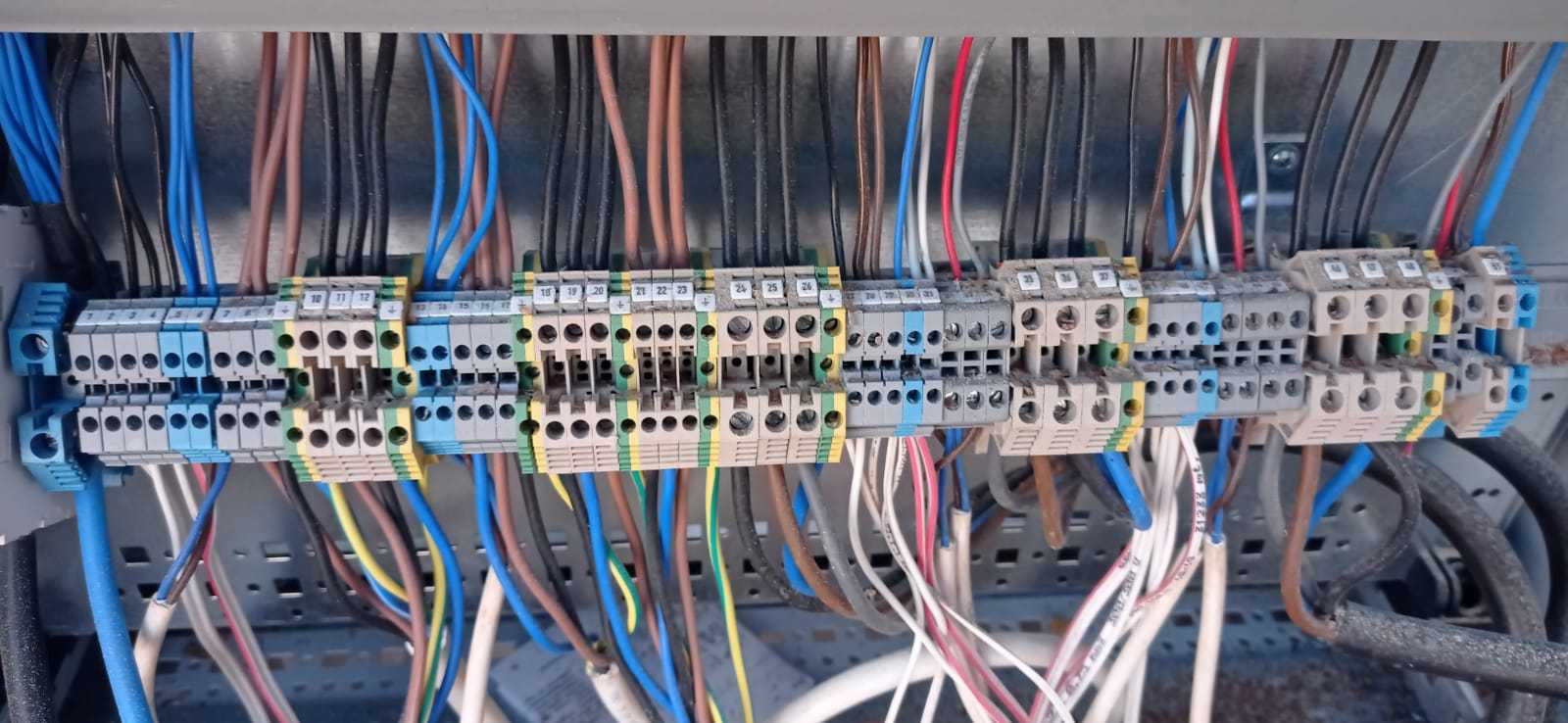

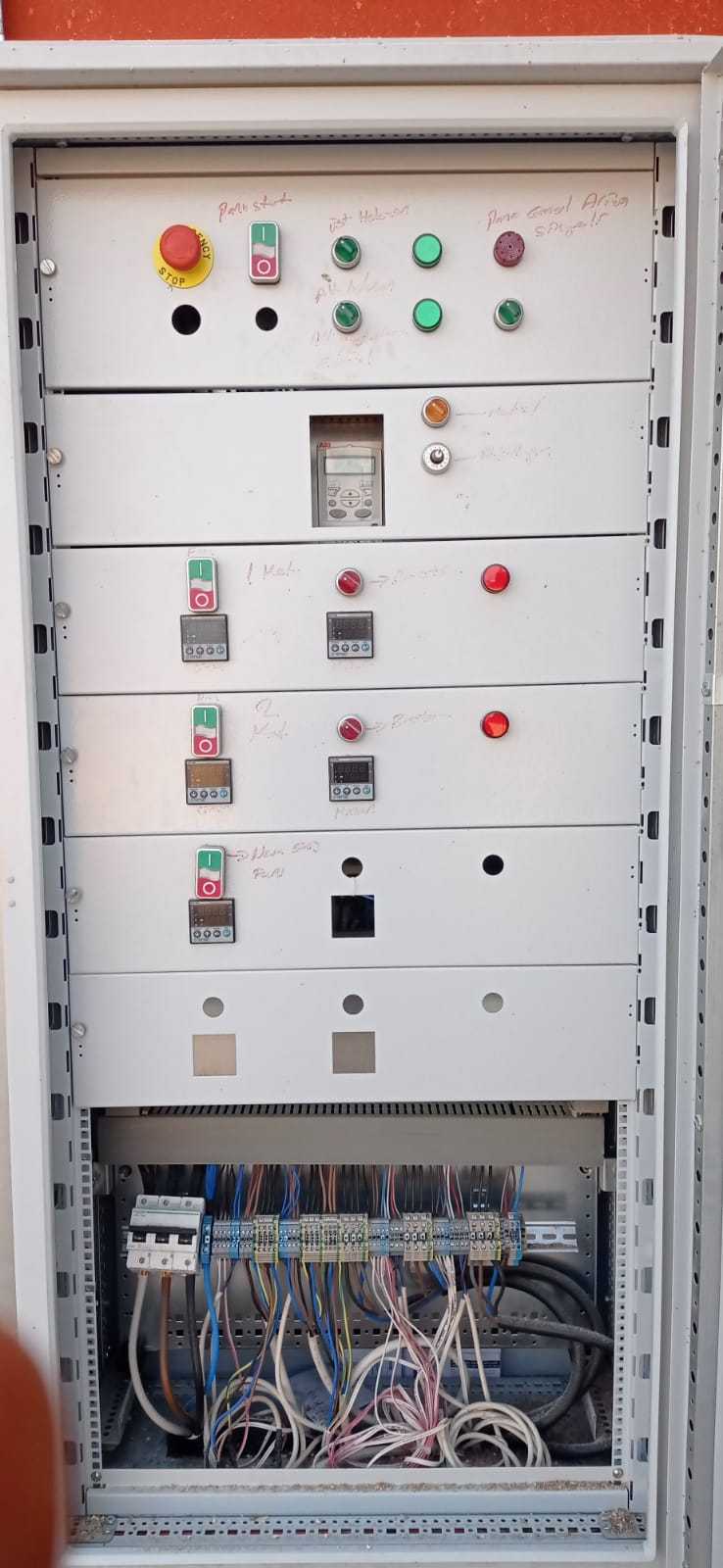

　　既保证热风与物料的充分接触，又不会因料层过厚导致风阻过大增加风机能耗。设备的钢结构支架采用H型钢与槽钢焊接成型，所有连接节点做加强筋处理，可承受满仓状态下数百吨物料的静载荷，同时兼顾风机运行时的动载荷，支架底部设置预埋螺栓安装位，安装时需保证基础平面度误差不超过2mm/m，避免设备倾斜导致物料流动不畅。塔体侧面设置多扇检修门，门体采用铰链式结构，配套快开式锁扣，运维人员可快速打开进入塔内清理通风道堵塞物、更换损坏的通风组件，检修门周边设置耐高温密封胶条，避免运行时出现漏风问题，降低热损耗。设备的液压系统主要用于出料闸门的启闭控制，相比传统电动闸门，液压驱动的闸门启闭力矩更大，可在满料状态下顺畅开关，不会因物料挤压出现闸门卡滞问题，

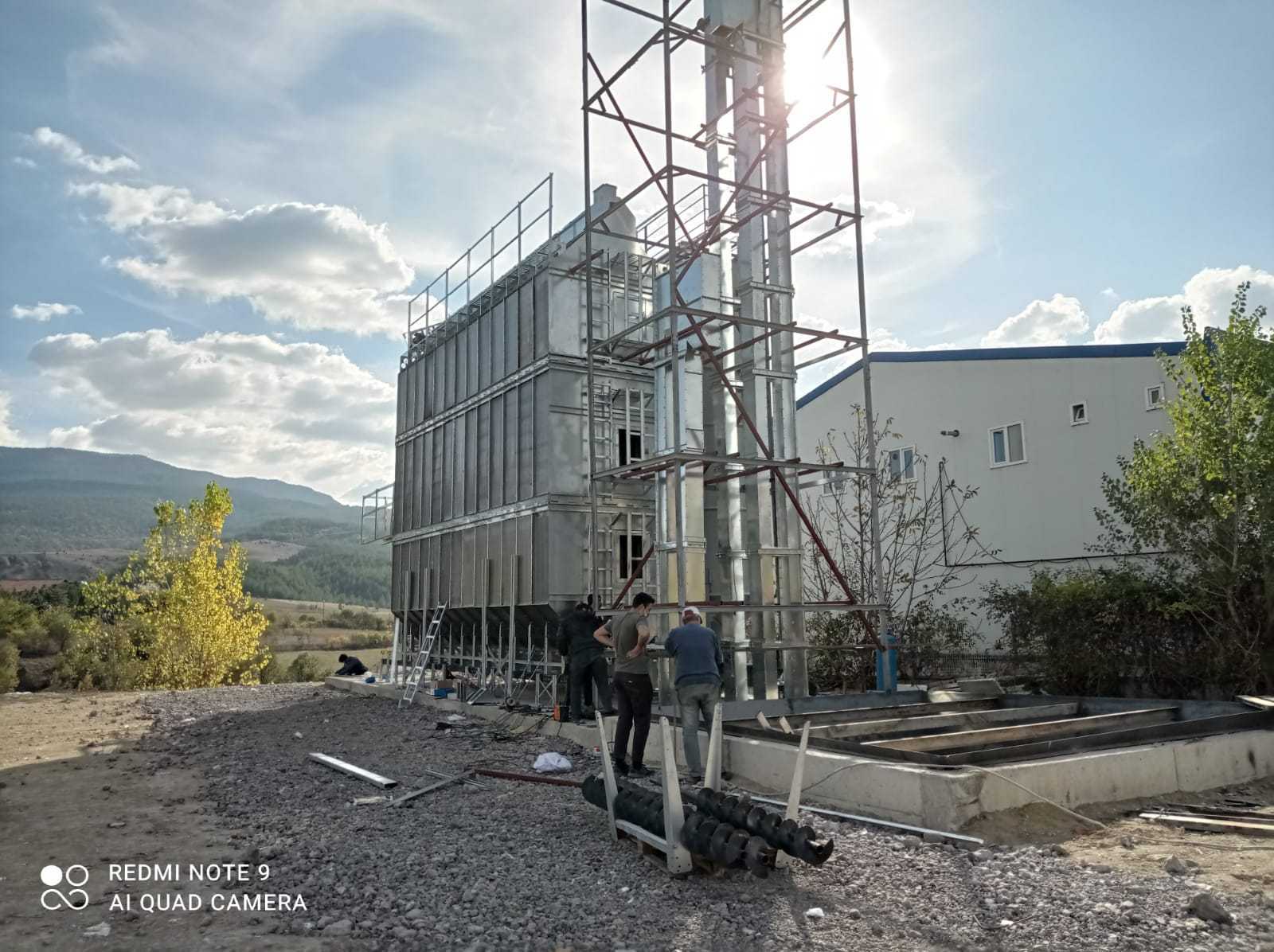

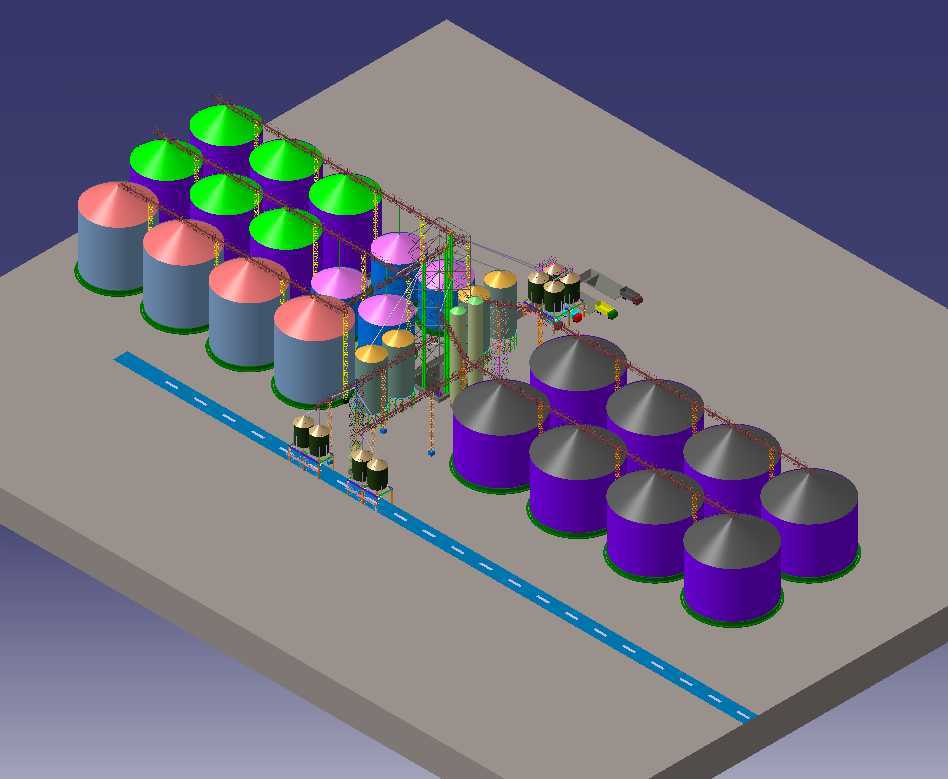

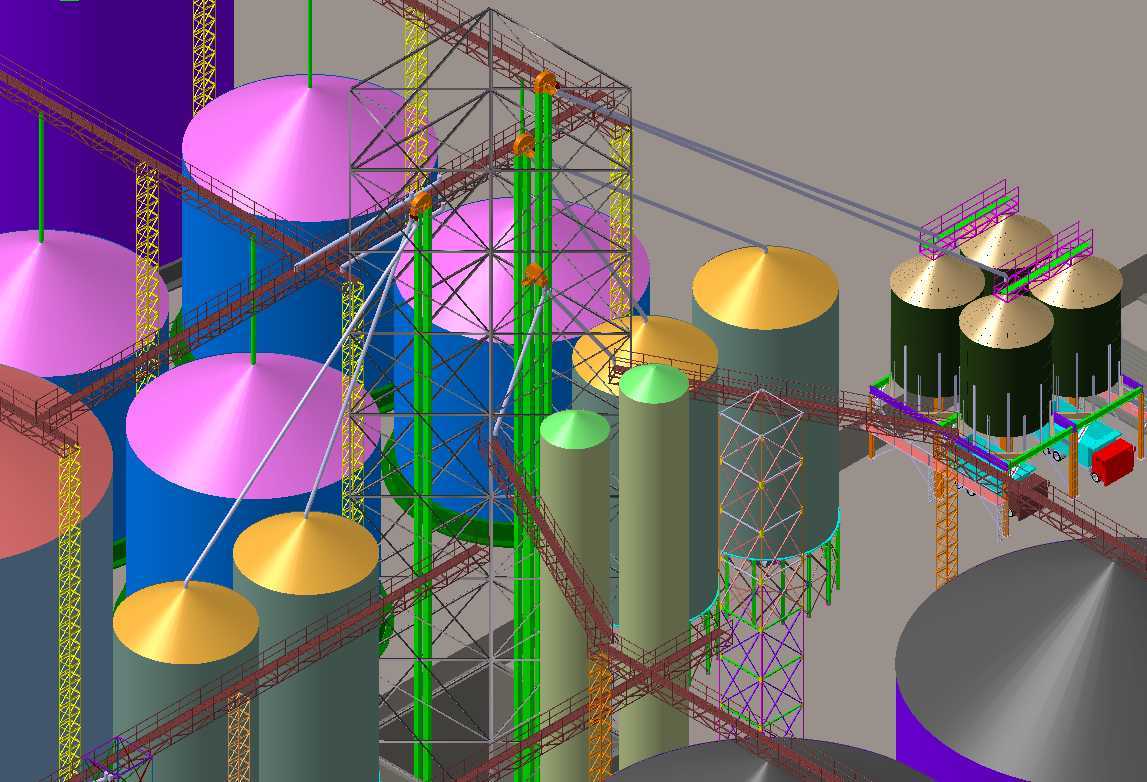

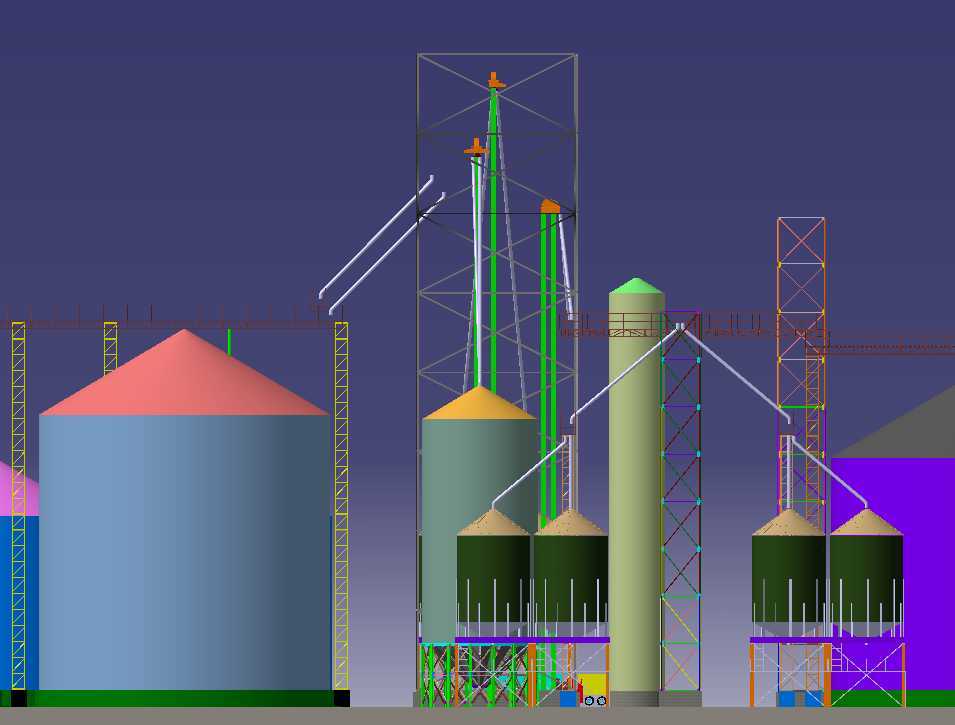

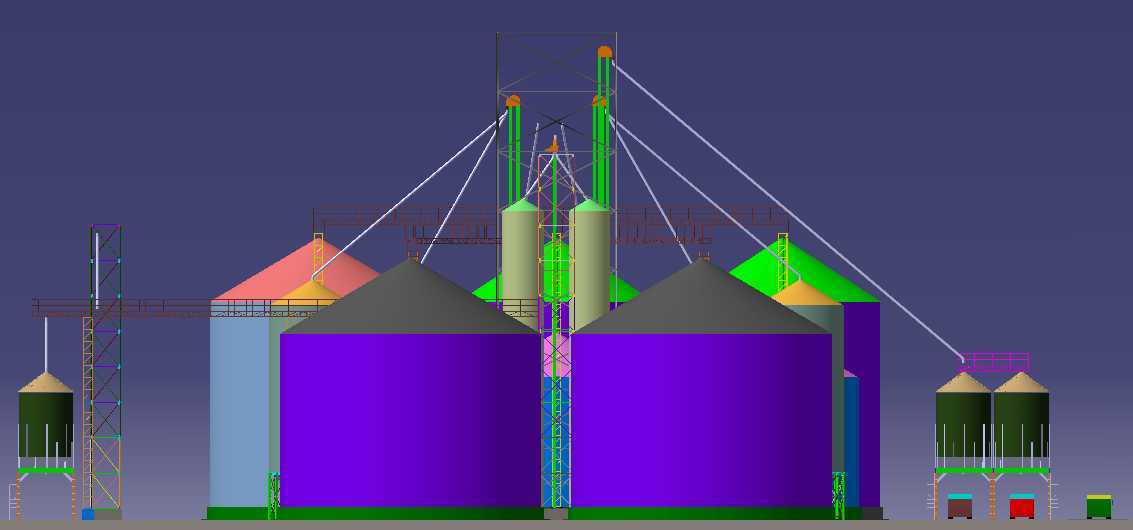

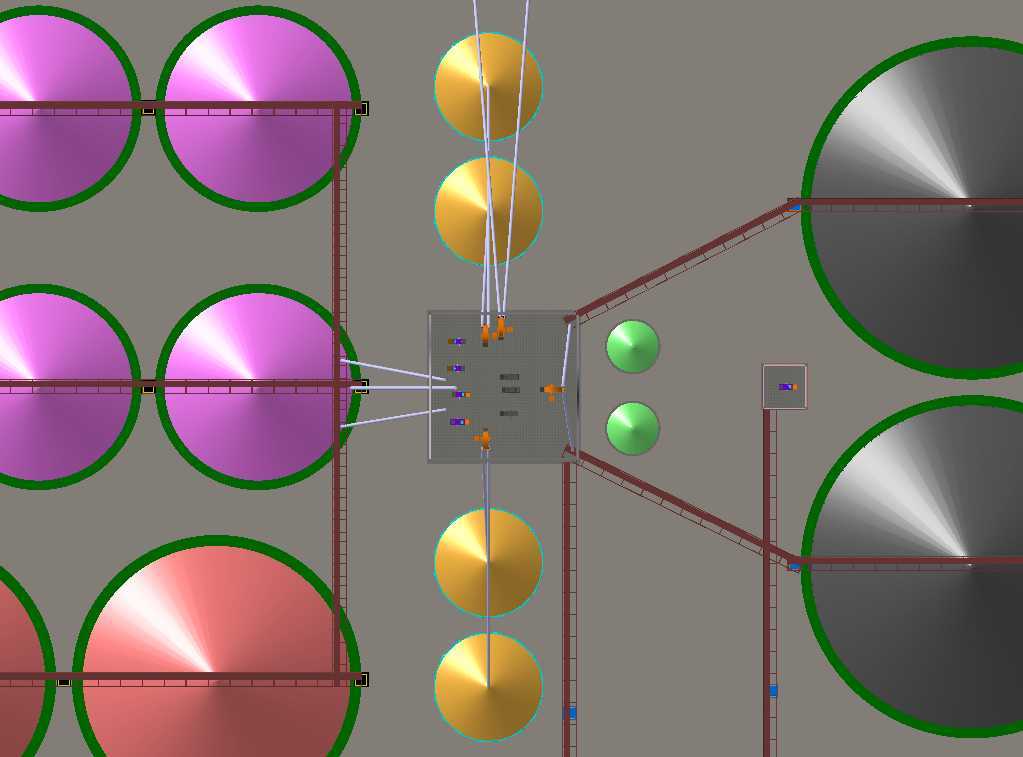

　　闸门开度可根据出料流量需求无级调节，方便匹配后端输送设备的输送能力。整套设备的外形尺寸根据处理量不同有多个规格，以单批次处理50吨的机型为例，整体高度约18米，储料仓直径约4.5米，干燥塔段宽度约6米，安装时需在设备周边预留不小于1.5米的检修通道，顶部预留提升机对接空间，风机侧预留不小于3米的通风散热空间，避免排风回流影响干燥效率。从三维建模角度看，这套设备的建模难点在于通风道角状盒的阵列排布、钢结构支架的节点加强结构、锥斗与仓体的曲面衔接，建模时需优先保证各功能段的装配间隙符合工程实际，比如风机与风室的对接法兰间隙需控制在5mm以内，方便现场安装时添加密封垫，储料仓与干燥塔之间的溜管角度需大于物料自流角，保证物料可顺畅从储料段进入干燥段。设备的所有外露钢结构件均做热镀锌防腐处理，适配户外露天安装场景，可承受日晒雨淋的恶劣环境，风机扇叶采用防腐铝合金材质，长期接触湿热空气不会出现锈蚀问题，扇叶做动平衡校正，运行时振动值控制在2.5mm/s以内，避免长期振动导致支架连接螺栓松动。
