龙门式袋料吊装夹持工装结构设计

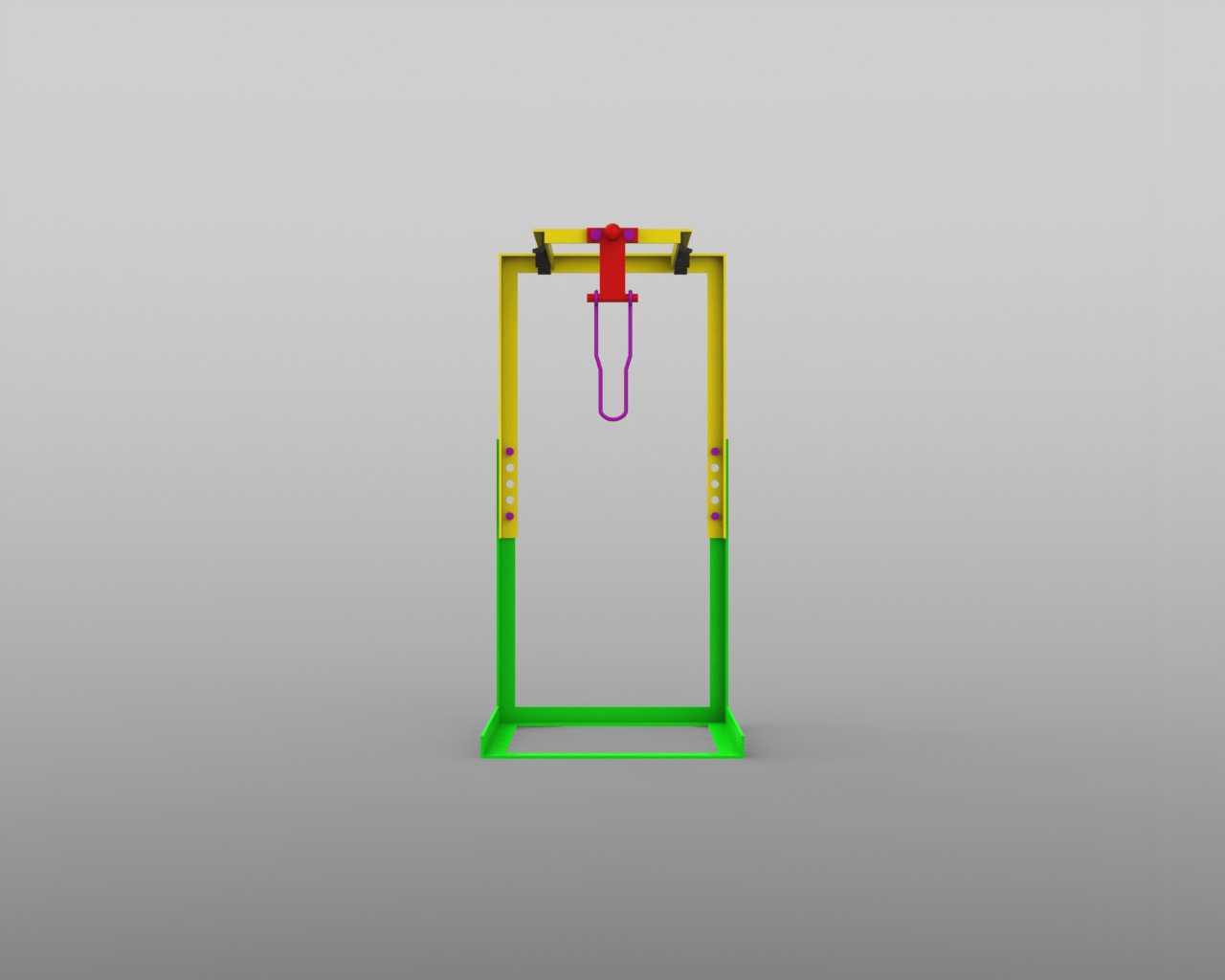

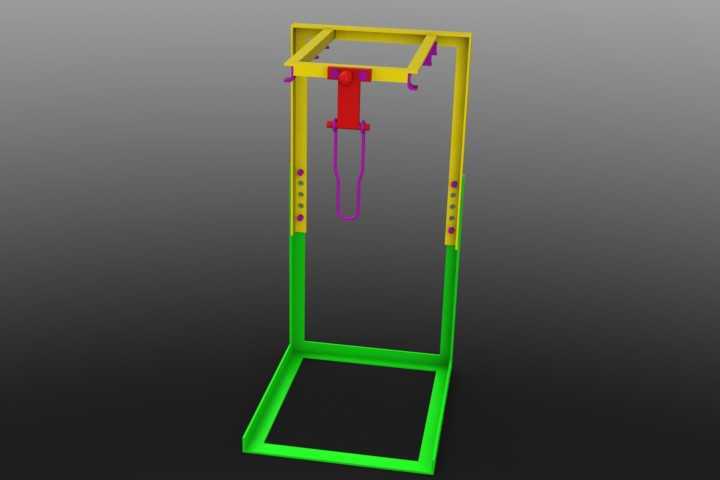

　　该夹持工装主要面向袋装散料的起重转运场景，常见于粮食加工、建材仓储、化工原料周转等作业环节，适配车间内行车、电动葫芦等常规起重设备的挂载需求，解决传统人工挂钩摘钩效率低、袋装物料吊装易滑脱的作业痛点。从结构布局来看，整体采用立式龙门框架作为承载主体，底部设置整面式落地支撑脚，在非挂载状态下可直接平稳放置于地面，无需额外辅助支撑结构，框架两侧立柱采用分段式设计，下段为支撑固定段，上段为挂载导向段，立柱内侧预留调节孔位，可根据不同规格袋料的吊装高度调整顶部夹持机构的安装位置，适配25kg到50kg不同规格的袋装物料吊装作业。顶部的夹持执行单元采用对称式夹臂布局，中间设置垂直导向的吊环连接座，当起重设备向上提拉连接座时，

　　夹臂会在联动结构的带动下自动向内收拢，夹紧袋口部位的吊装带或袋体本身，当物料下放至指定位置、吊绳拉力卸载后，夹臂会在自重作用下自动张开，无需人工操作解锁，整个吊装过程可实现单人远程操控，大幅降低一线搬运人员的劳动强度。设计过程中重点考量了夹持力的匹配逻辑，夹臂与袋体接触的部位做了圆弧过渡处理，避免尖锐边角刮破包装袋，同时夹臂内侧预留防滑纹路安装位，可粘贴橡胶防滑垫增大接触摩擦力，即使吊装表面光滑的覆膜编织袋也不会出现滑脱风险。框架的整体宽度控制在常规袋装物料堆垛的通道尺寸范围内，两侧立柱的外边缘间距小于1.2米，可直接在标准1.5米宽的仓储通道内通行作业，底部支撑脚的横向伸出长度经过重心校核，即使夹持满载物料时，

　　整体重心始终落在支撑脚的围合范围内，落地放置时不会出现侧翻风险。顶部夹持机构的开合行程做了限位设计，最大张开距离适配常规袋口的吊装宽度，最小收拢位置不会过度挤压袋体造成物料外泄或包装袋破损。整个结构的受力路径经过优化，起吊时的拉力通过顶部连接座直接传导至两侧夹臂，再通过夹臂的夹持力传递到被吊物料，龙门框架仅在落地放置时承担自身重量，起吊作业过程中框架随夹持机构同步起升，不会额外增加起重设备的负载。在安装适配性方面，顶部吊环采用标准起重吊耳尺寸，可直接与常规吨位的起重吊钩配合挂载，无需额外制作转换接头，两侧立柱的调节孔位采用等间距排布，现场调整作业高度时无需重新打孔，仅需插拔固定销即可完成位置调整，适配不同堆垛高度的作业需求。

　　针对现场作业可能出现的碰撞情况，框架立柱的边角位置做了倒圆角处理，底部支撑脚采用加厚板材折弯成型，可承受日常作业中的轻微磕碰不会出现变形，整个结构没有复杂的液压或电气元件，纯机械联动的结构形式故障率极低，日常仅需在铰接点定期加注润滑脂即可维持稳定运行，适合仓储、车间等多粉尘、复杂工况下长期使用。
