谷物干燥系统配套法兰式手动球阀结构

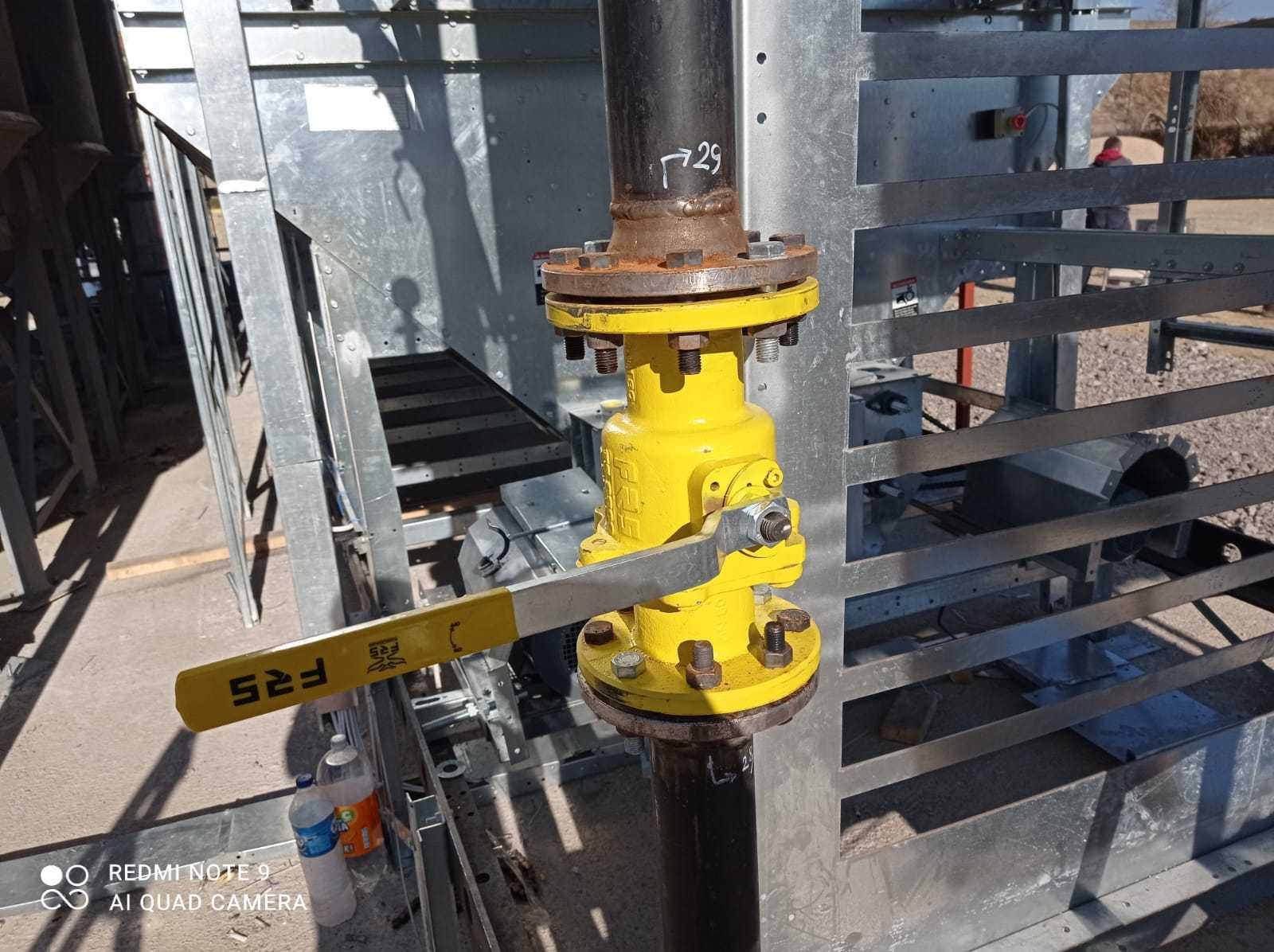

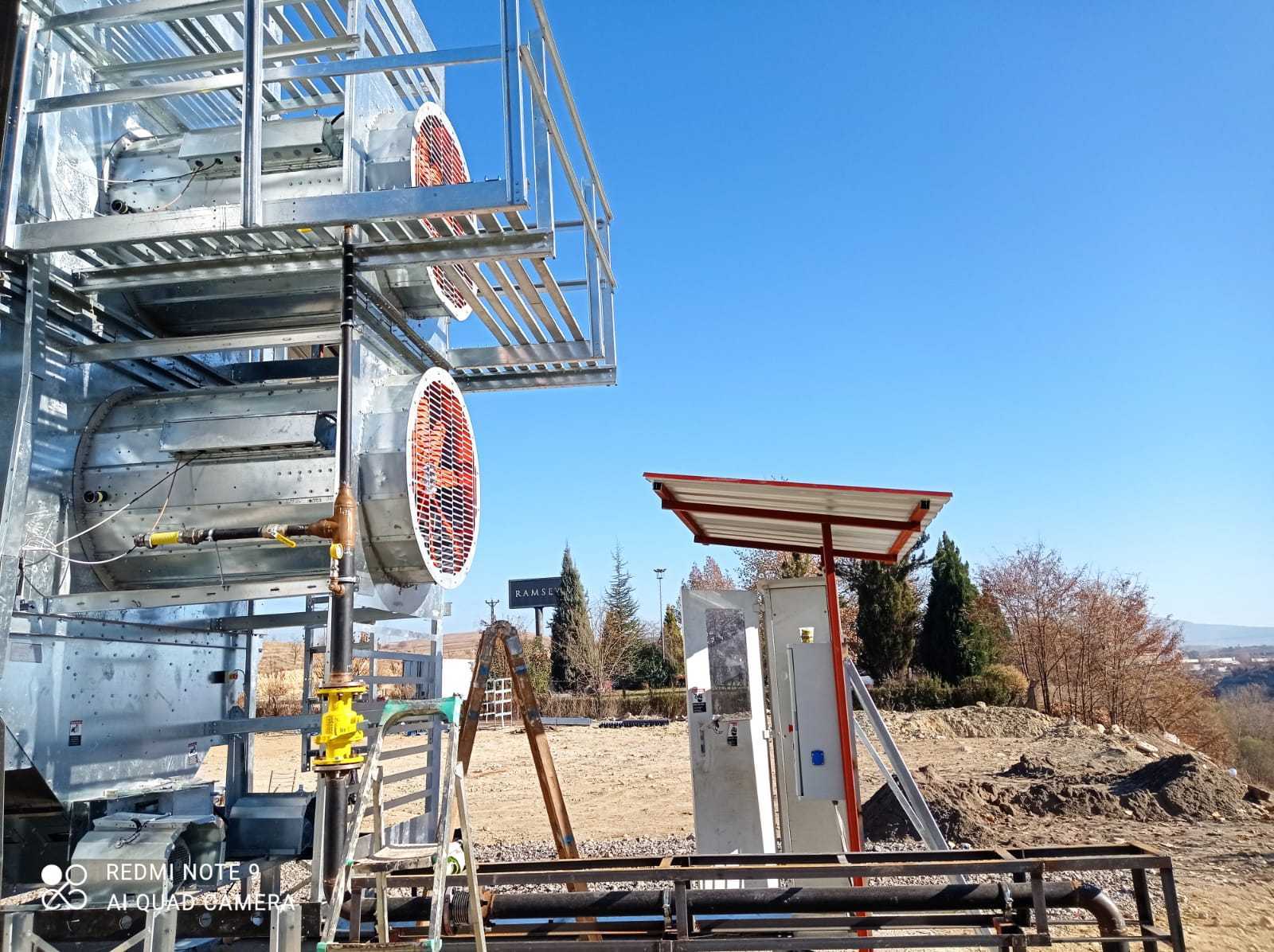

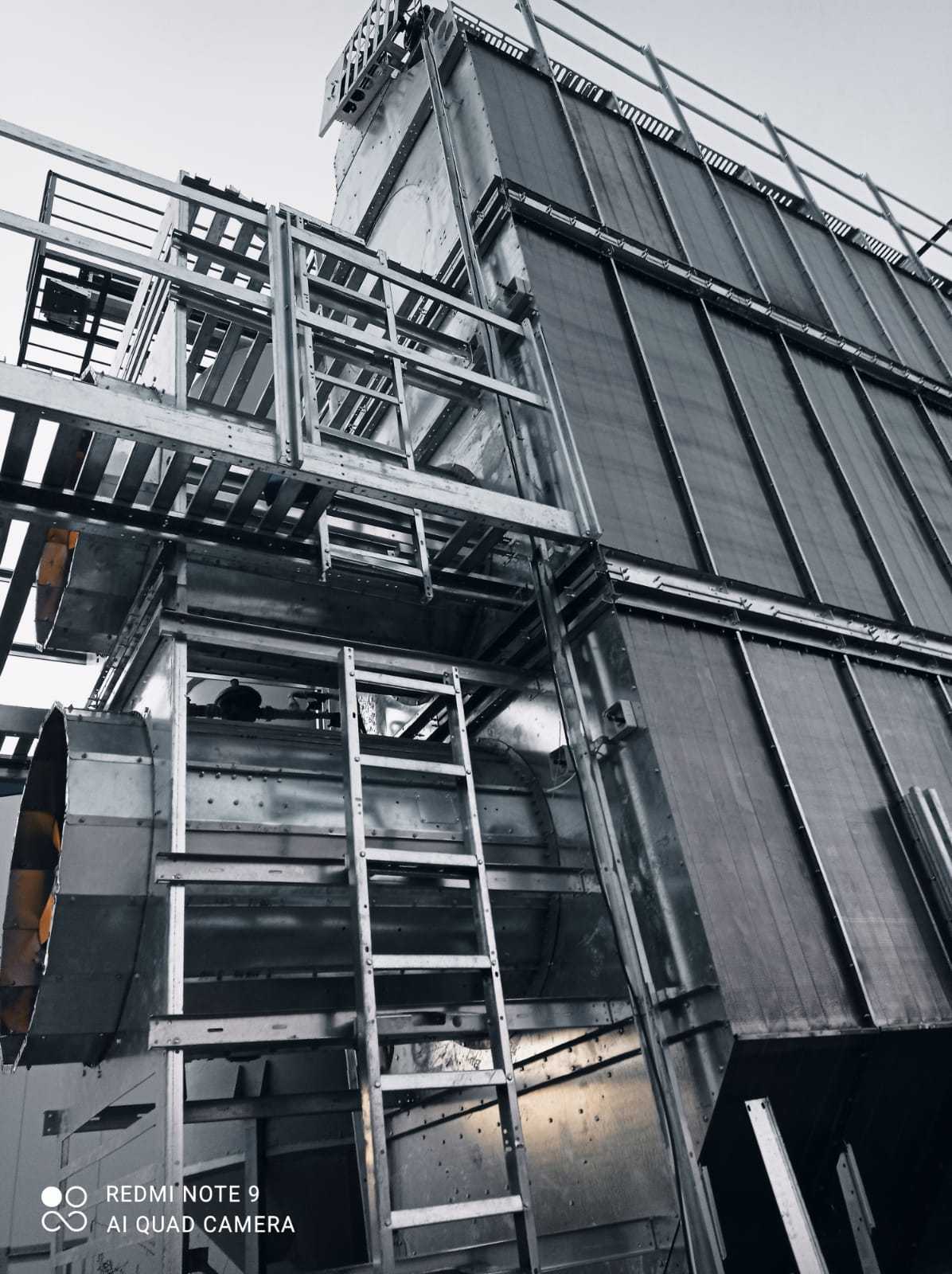

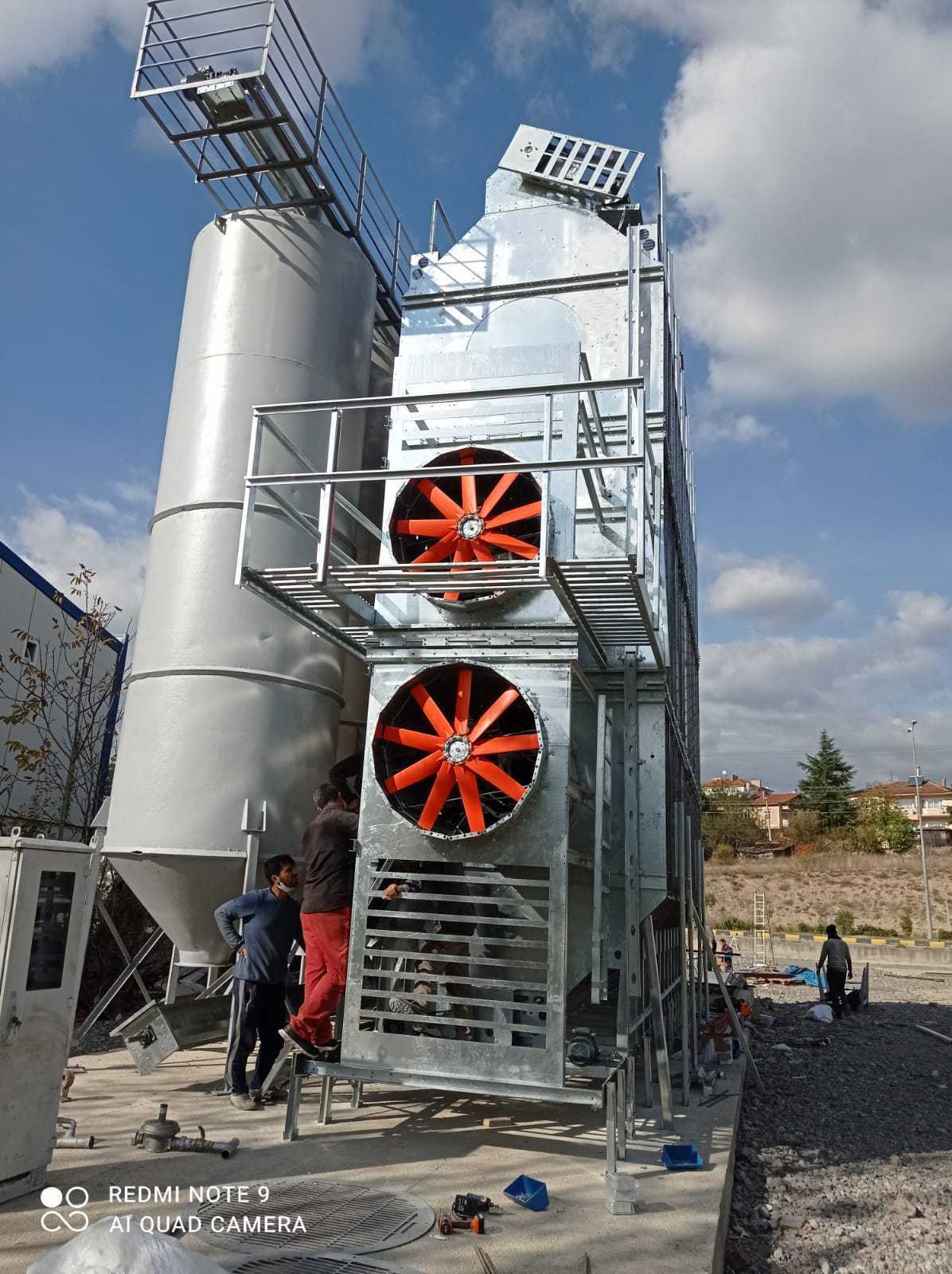

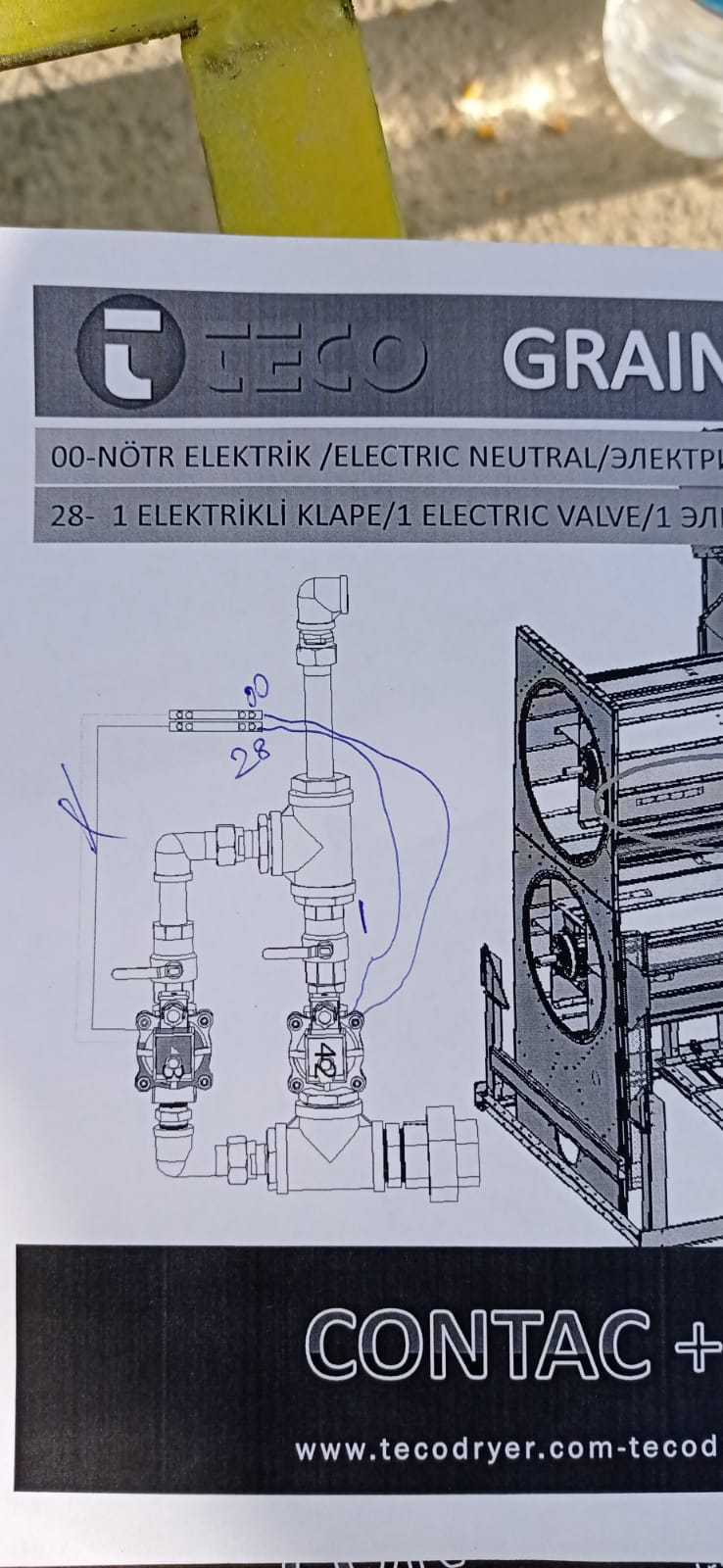

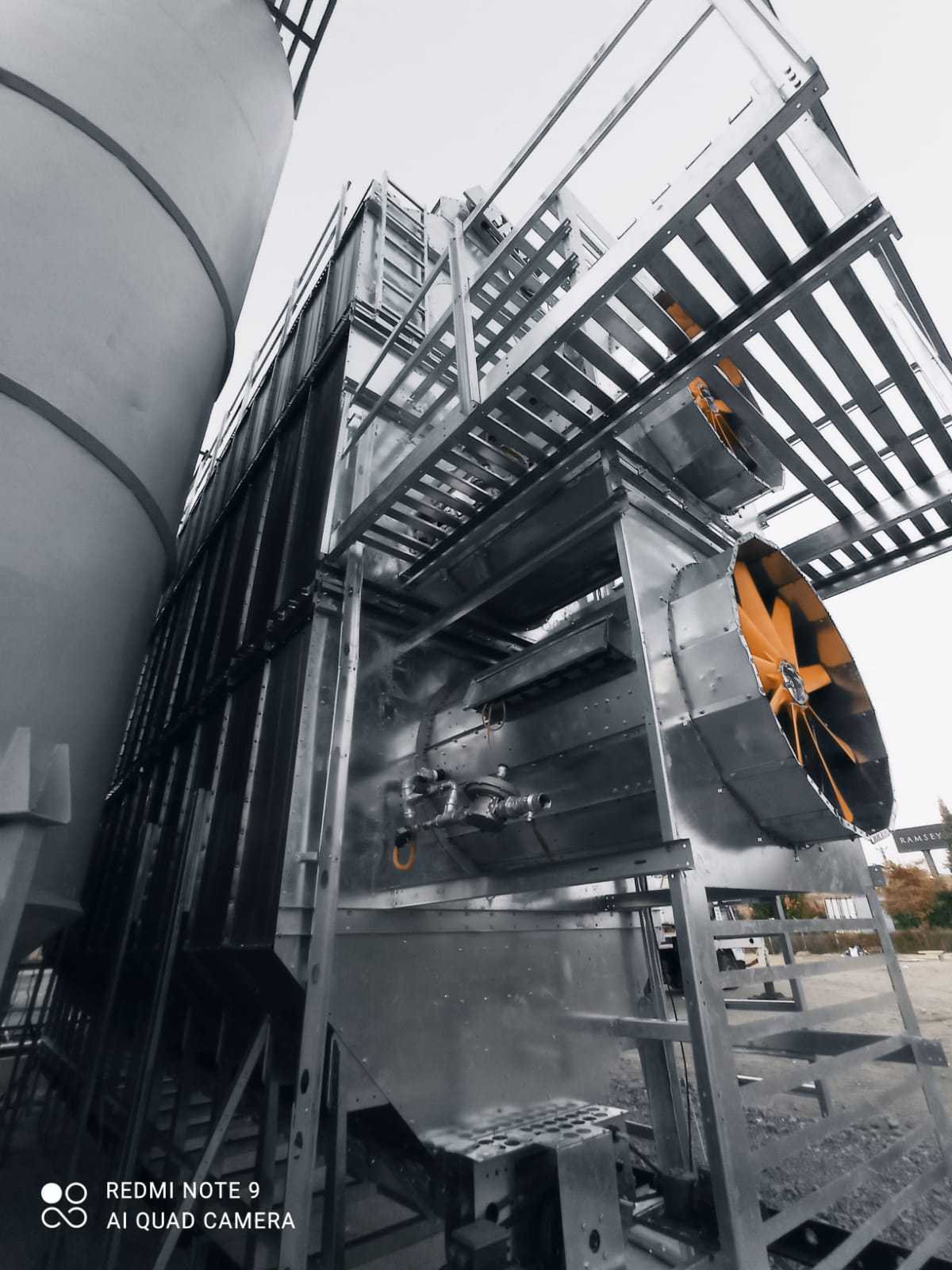

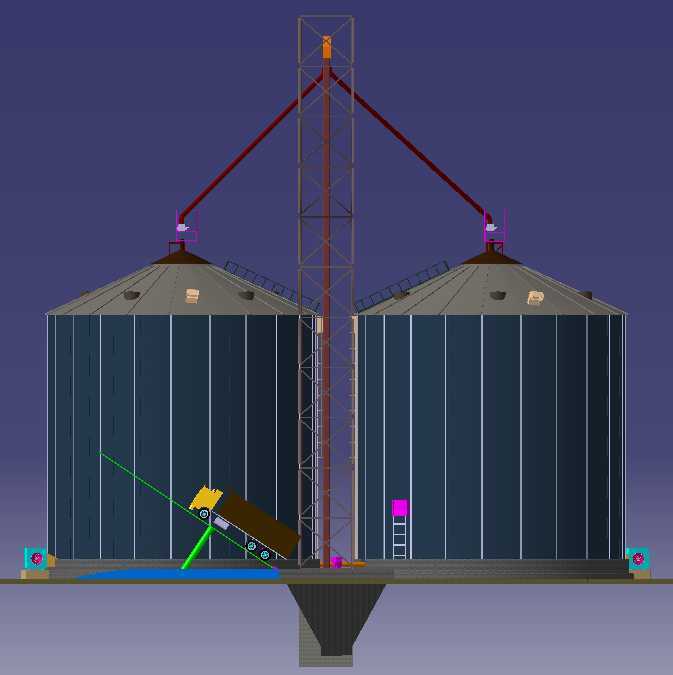

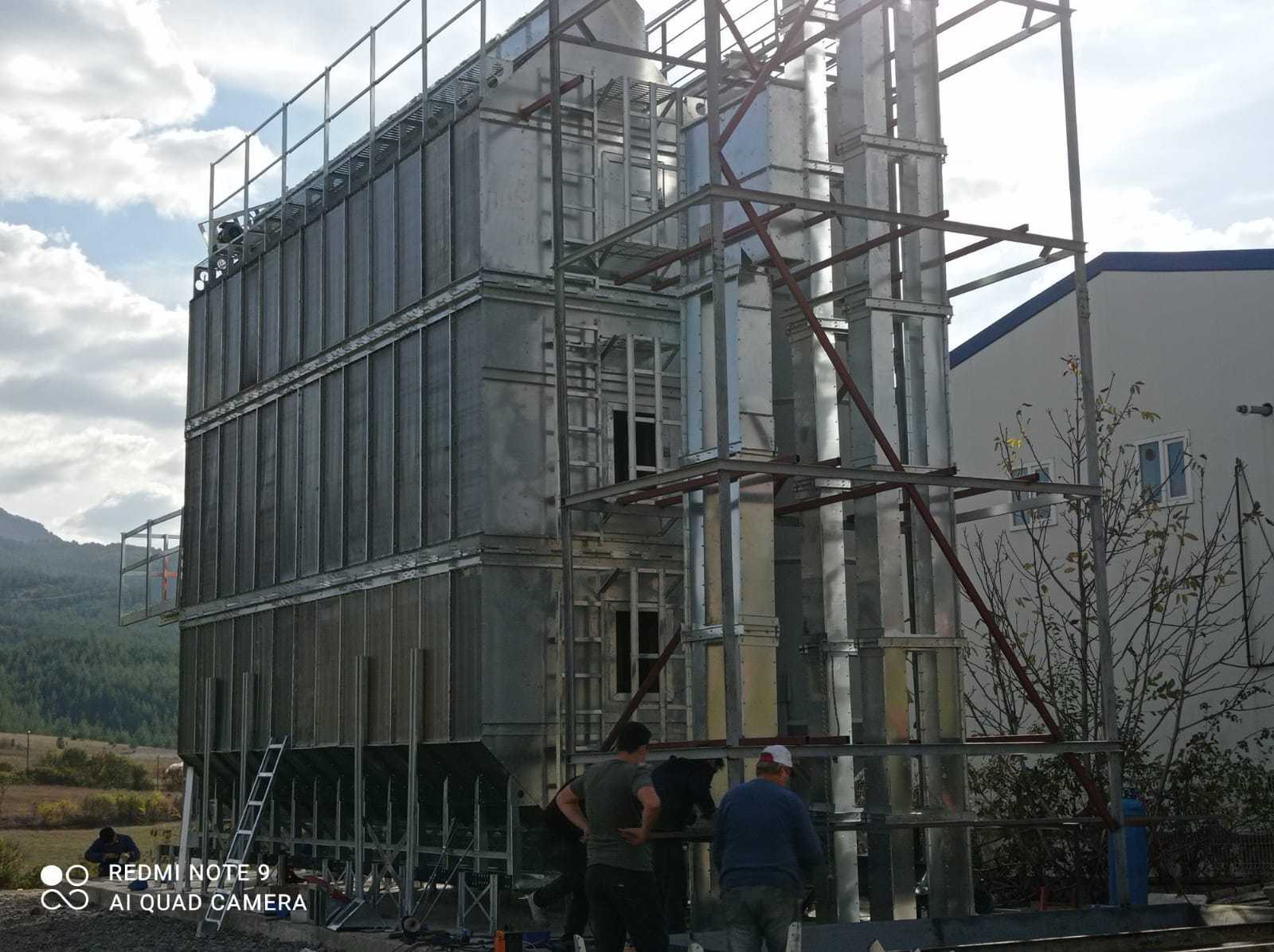

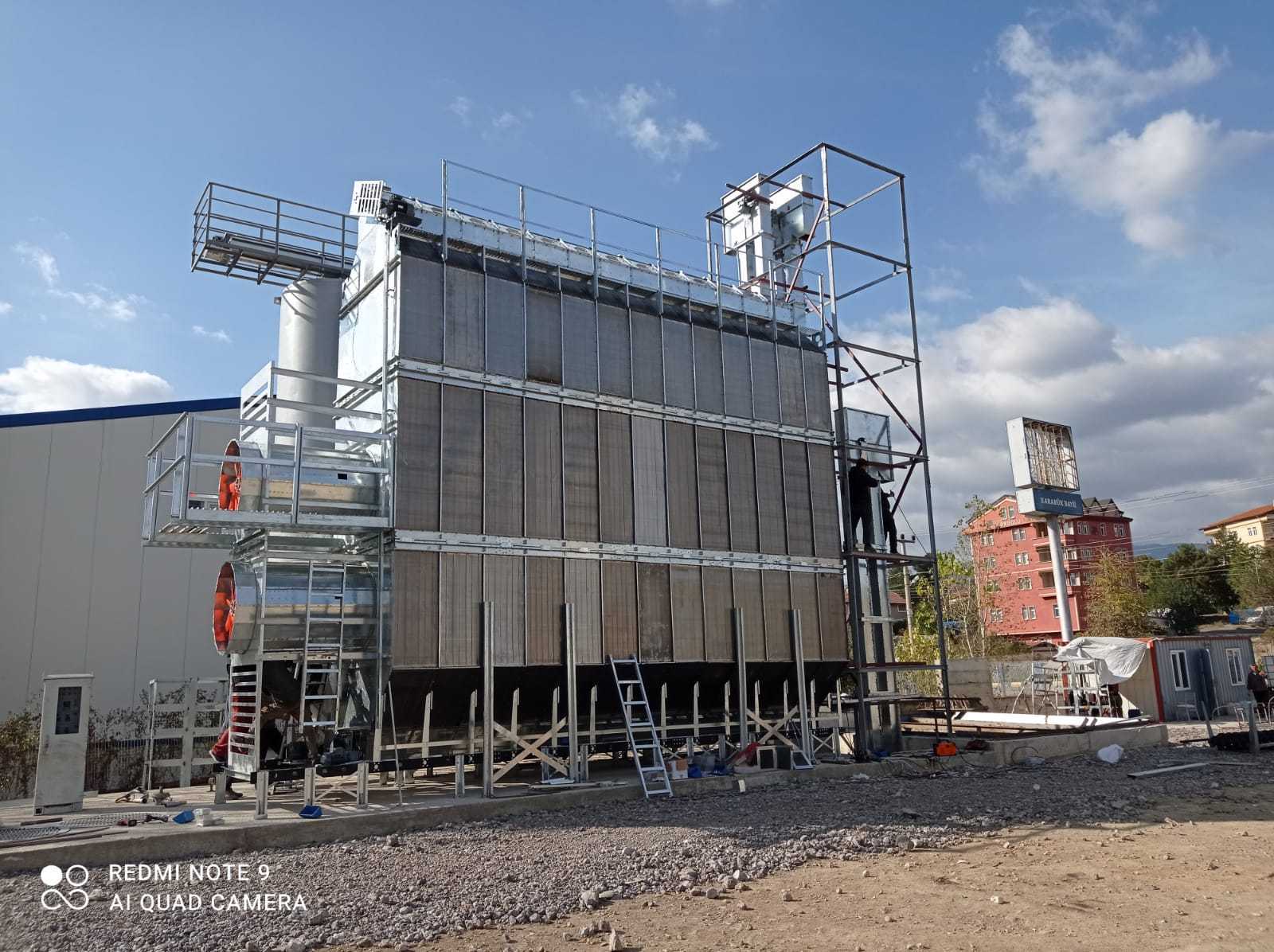

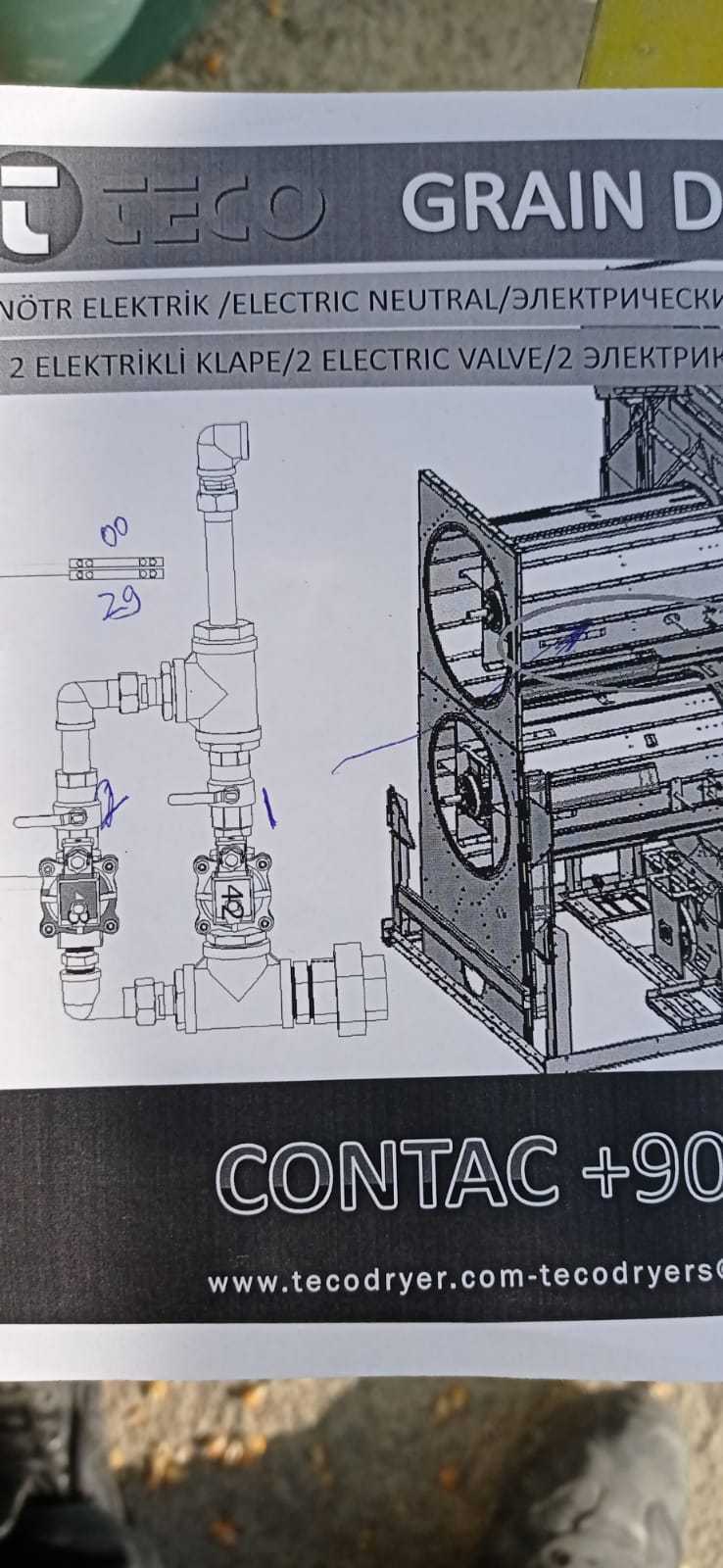

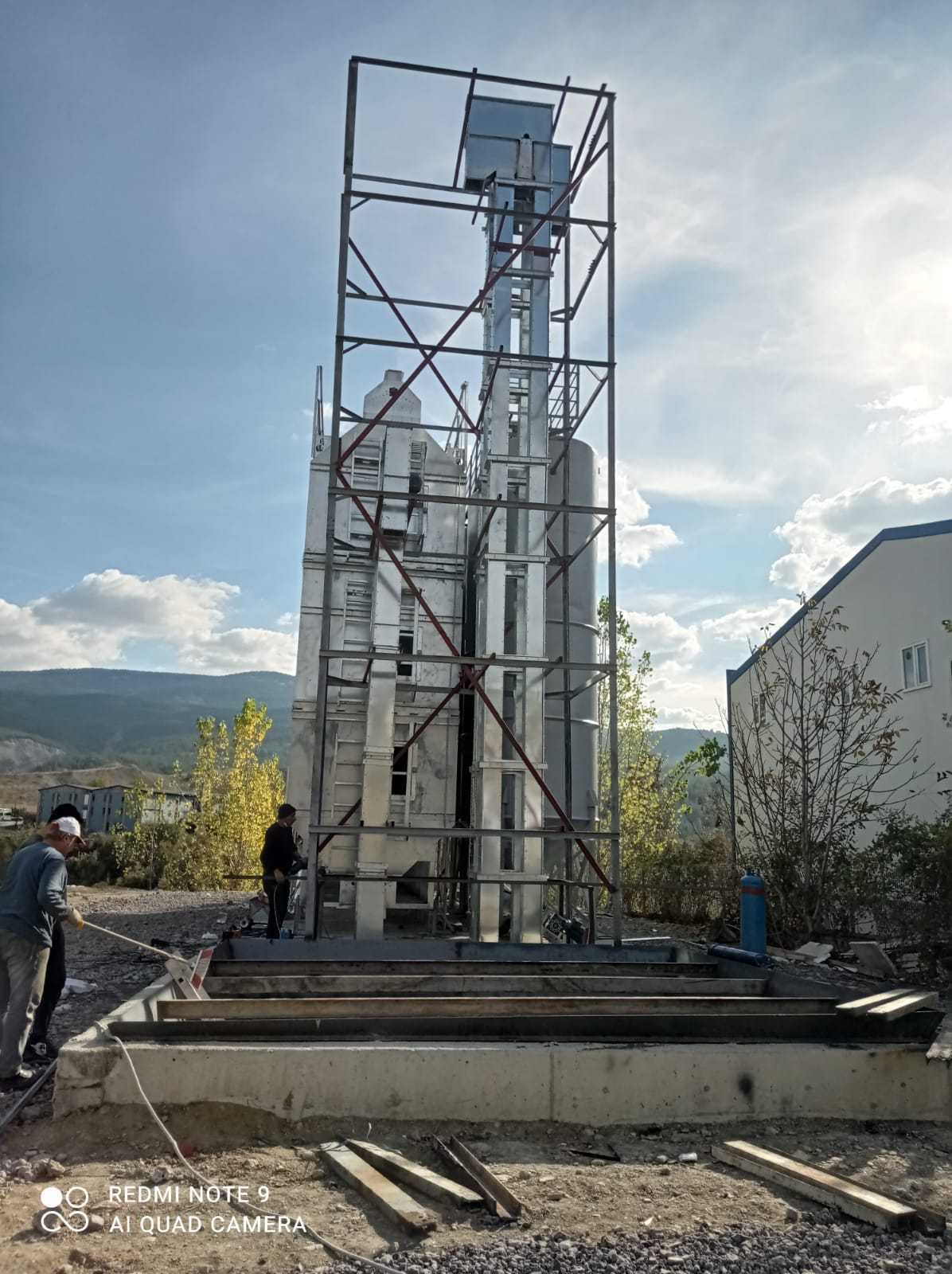

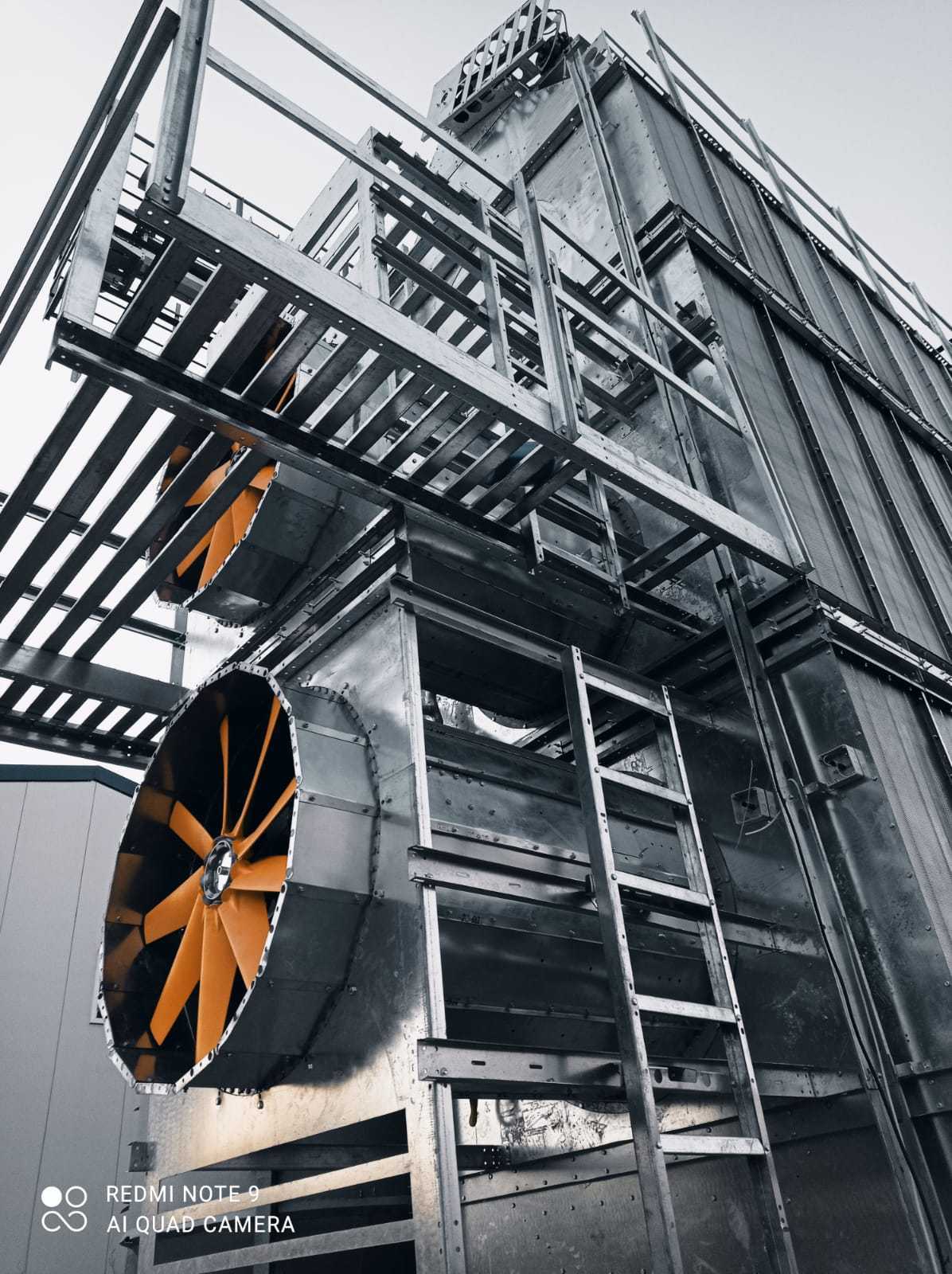

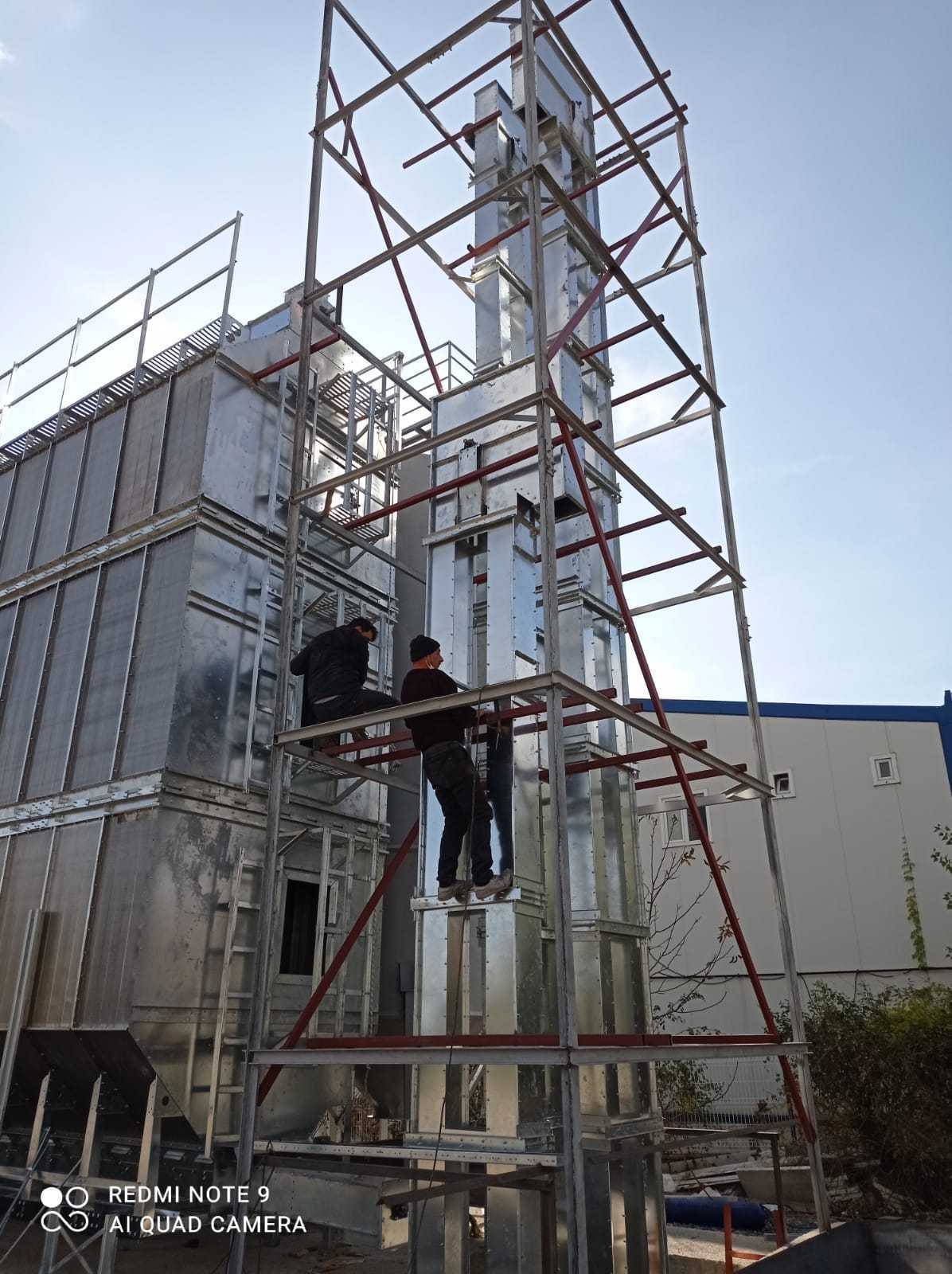

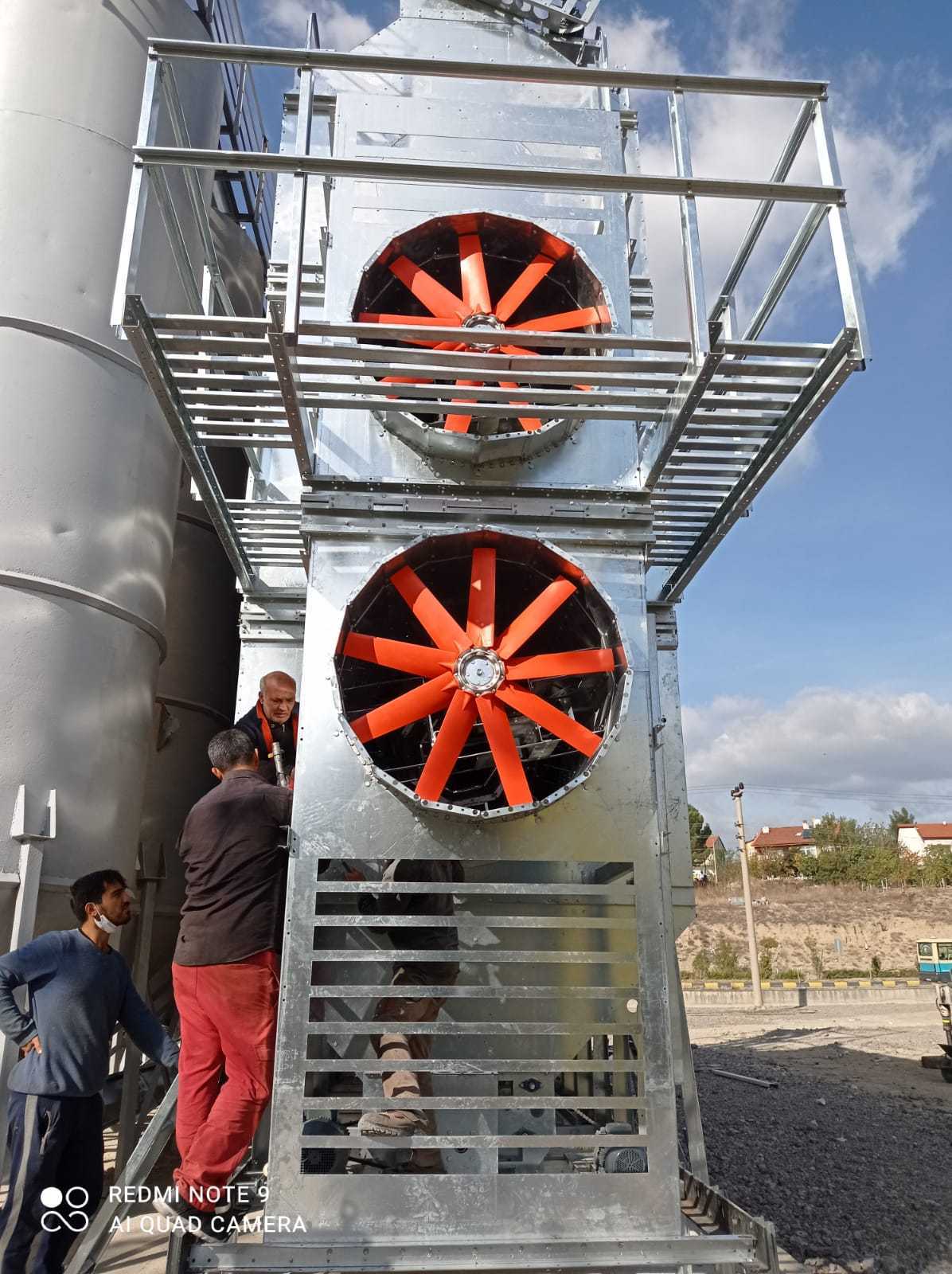

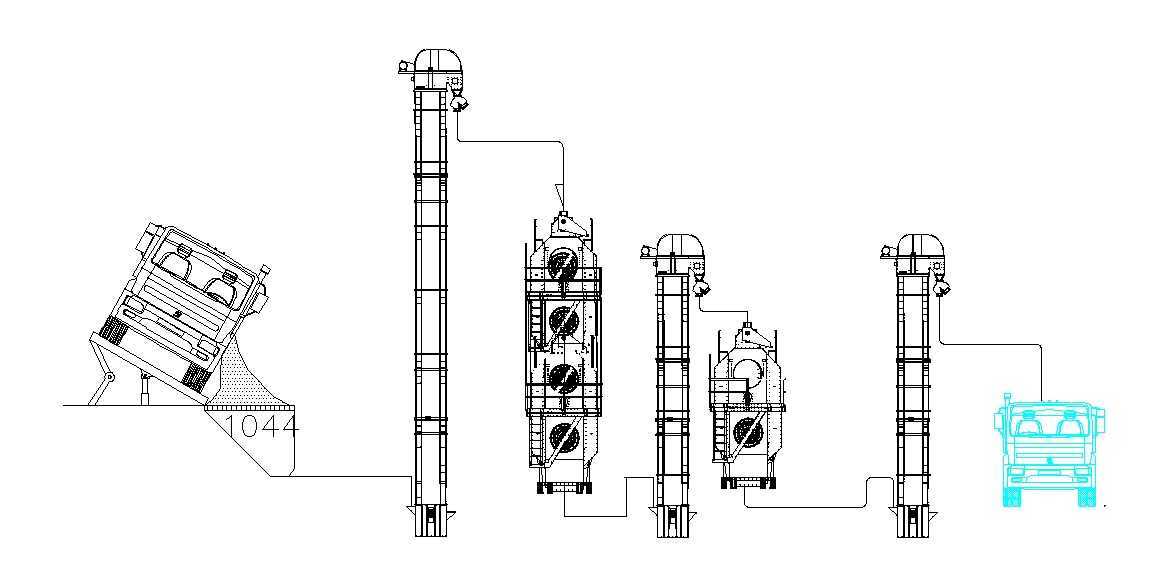

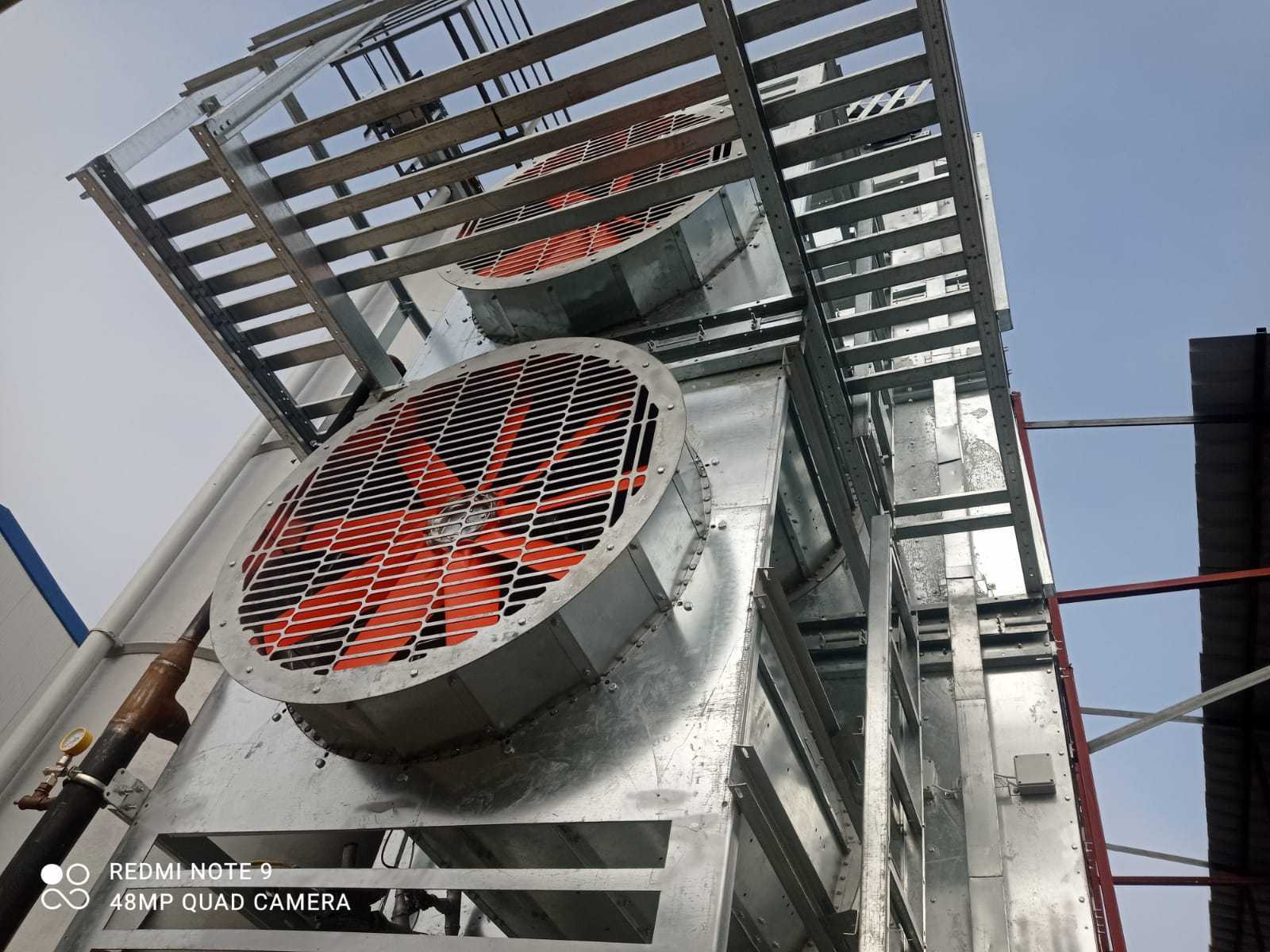

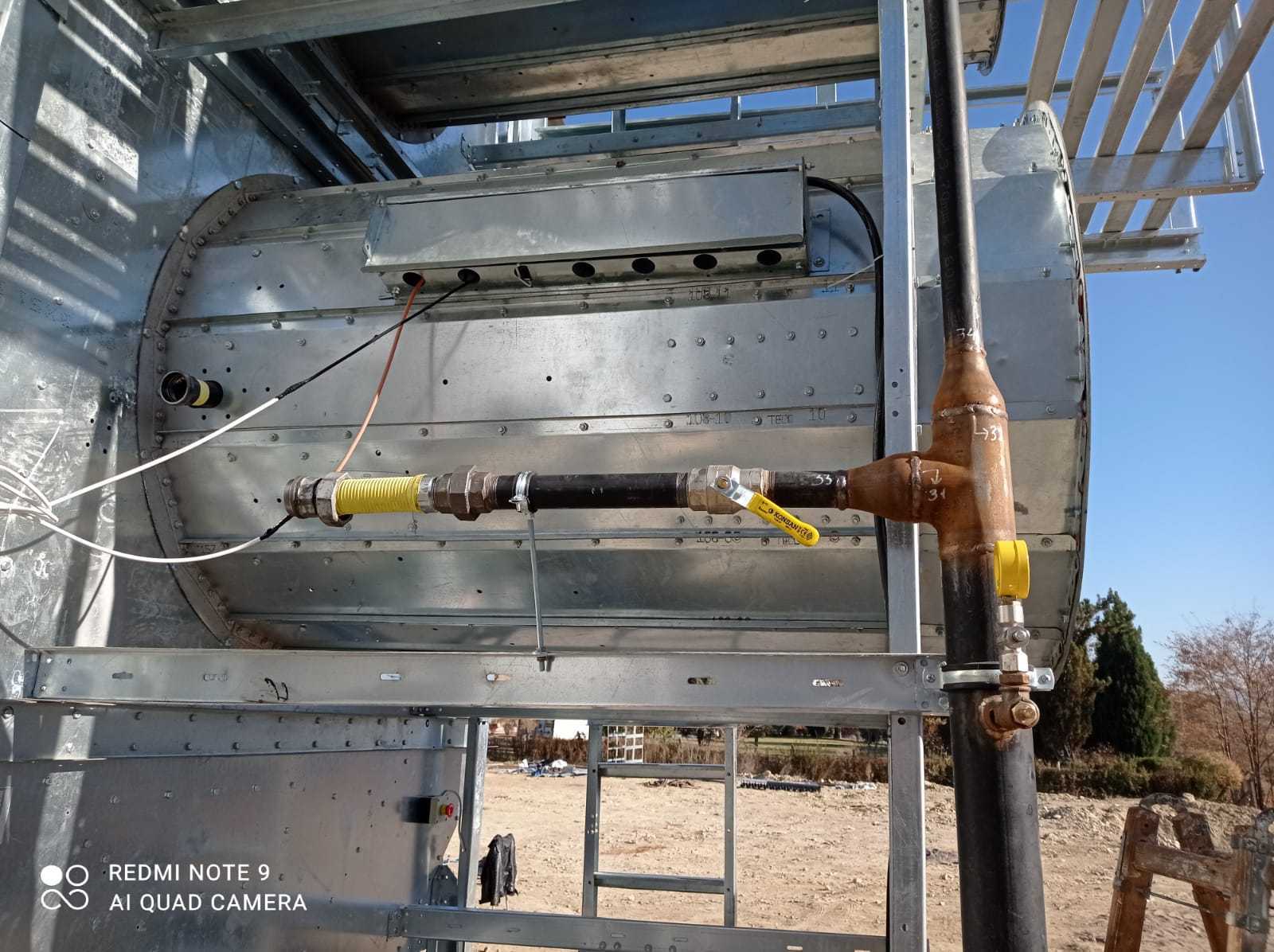

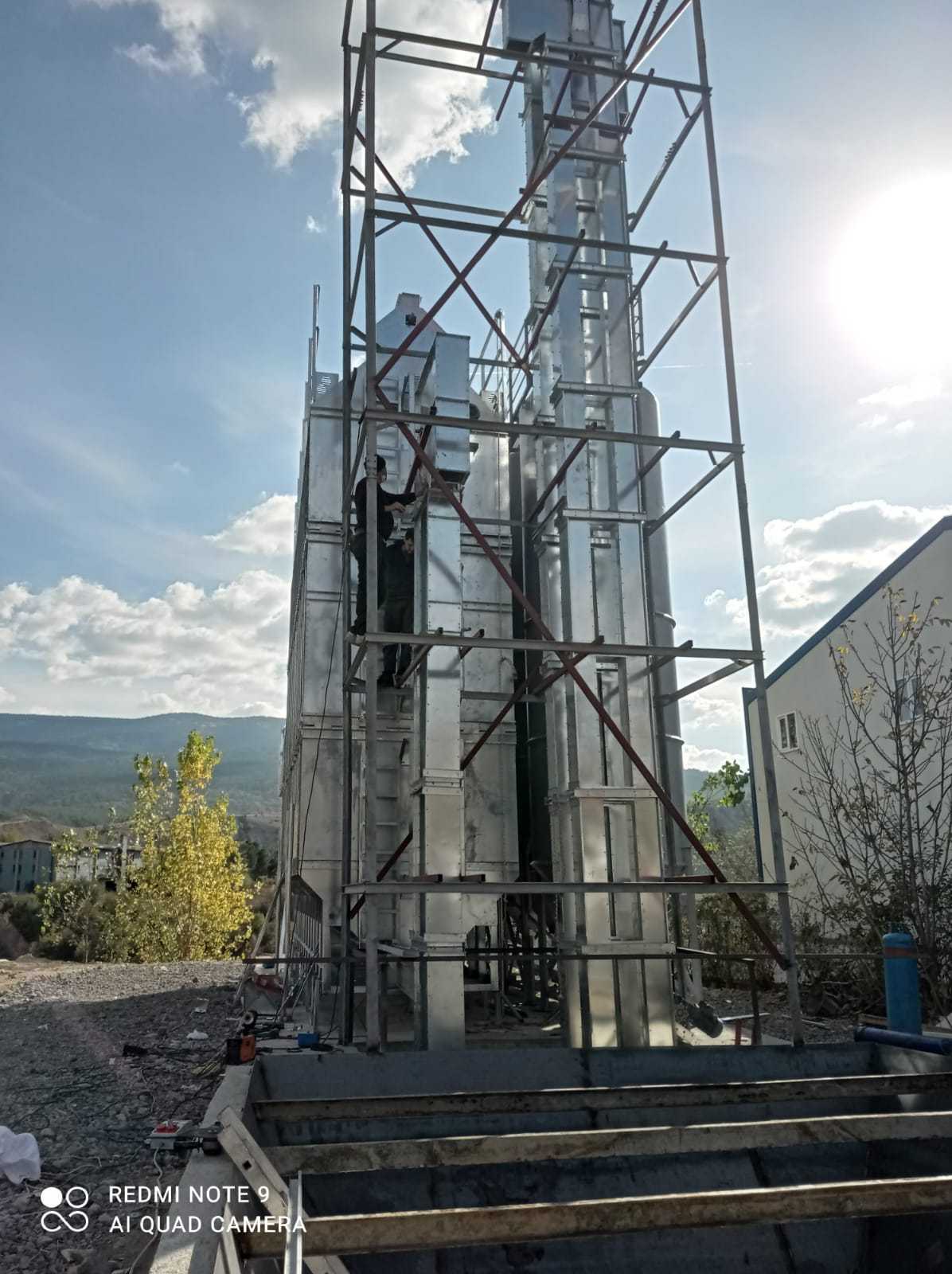

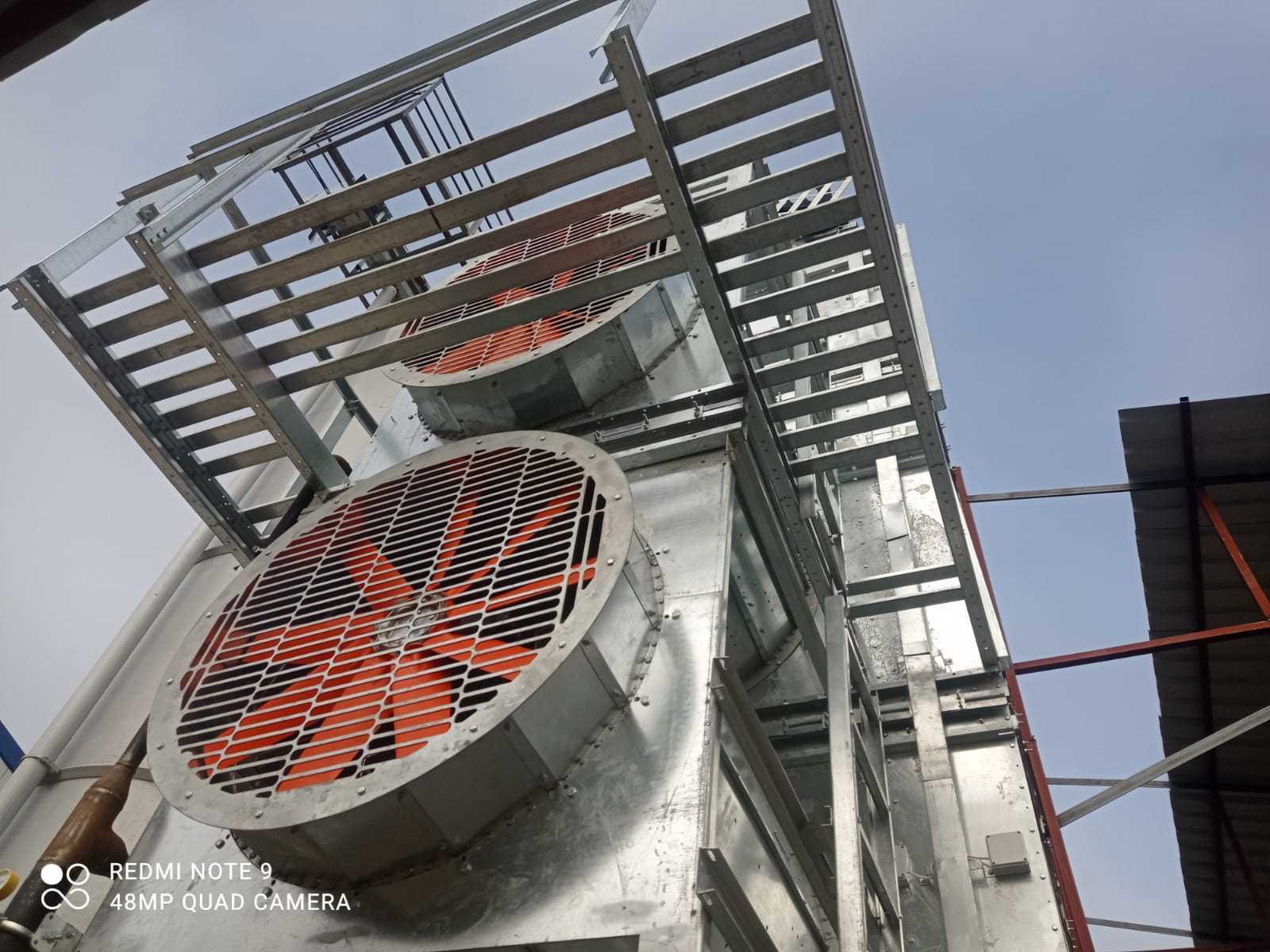

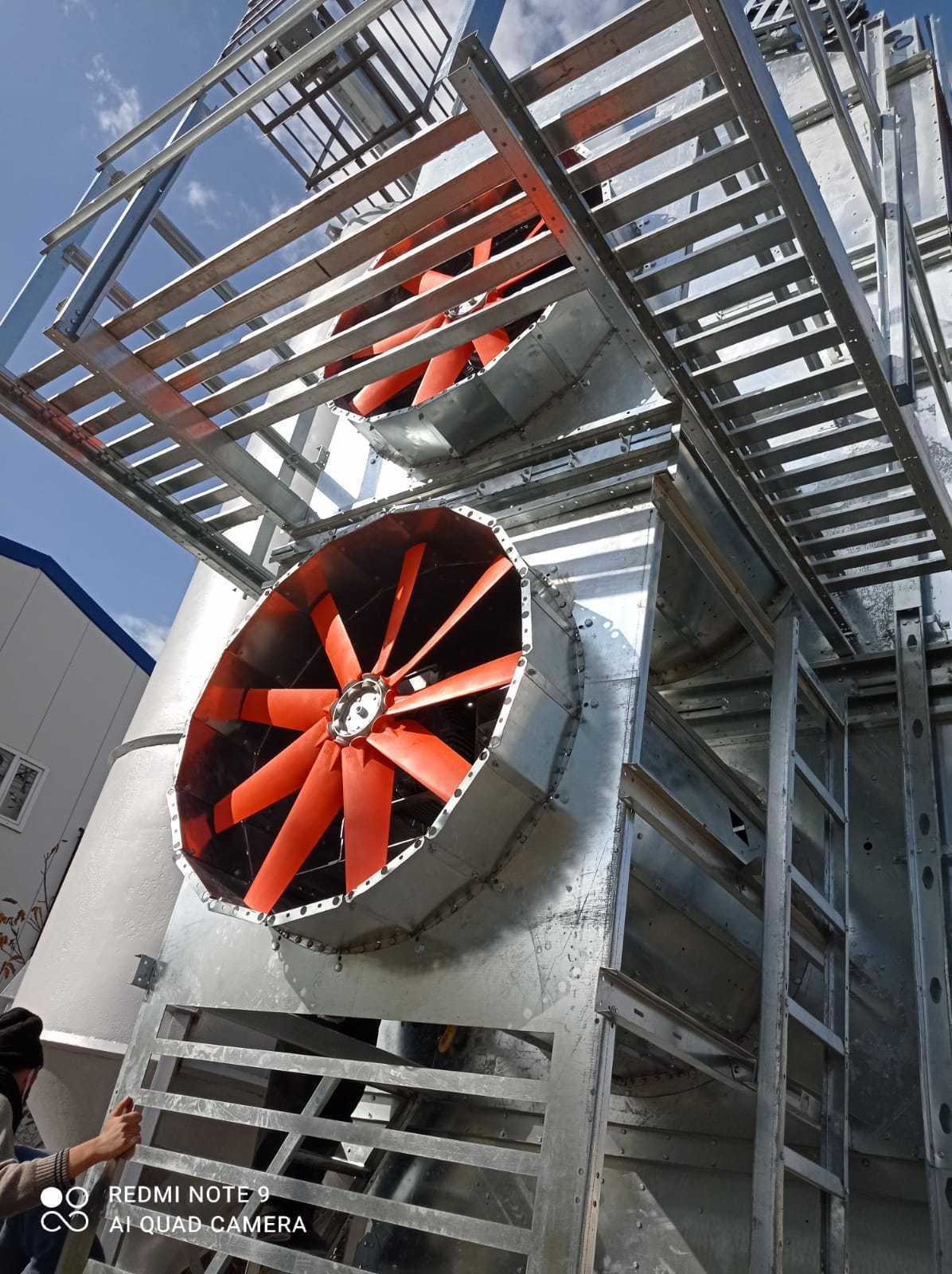

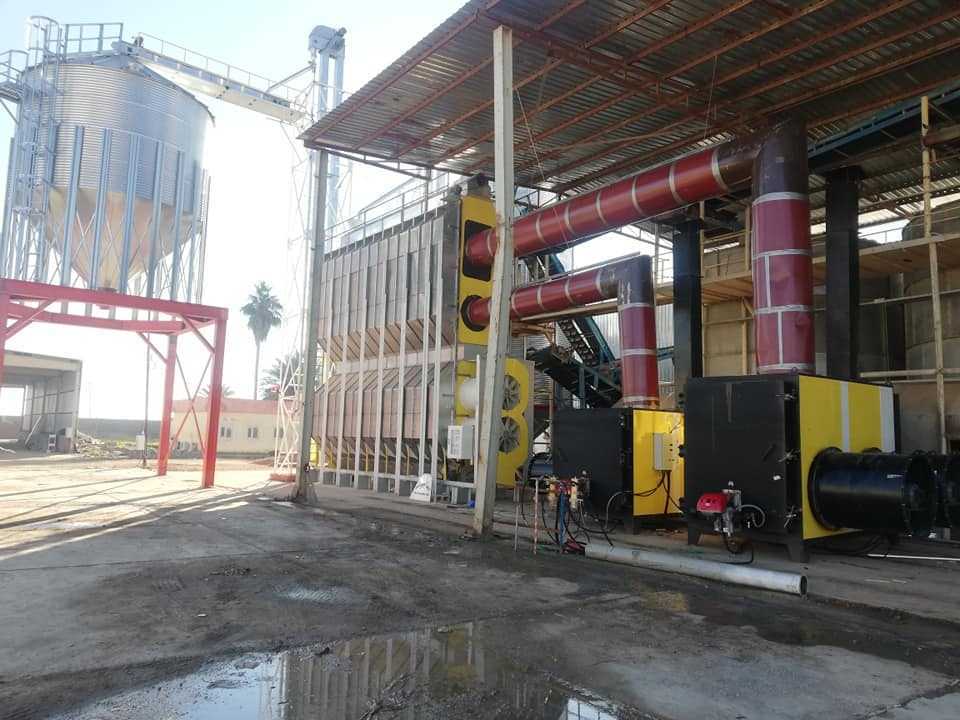

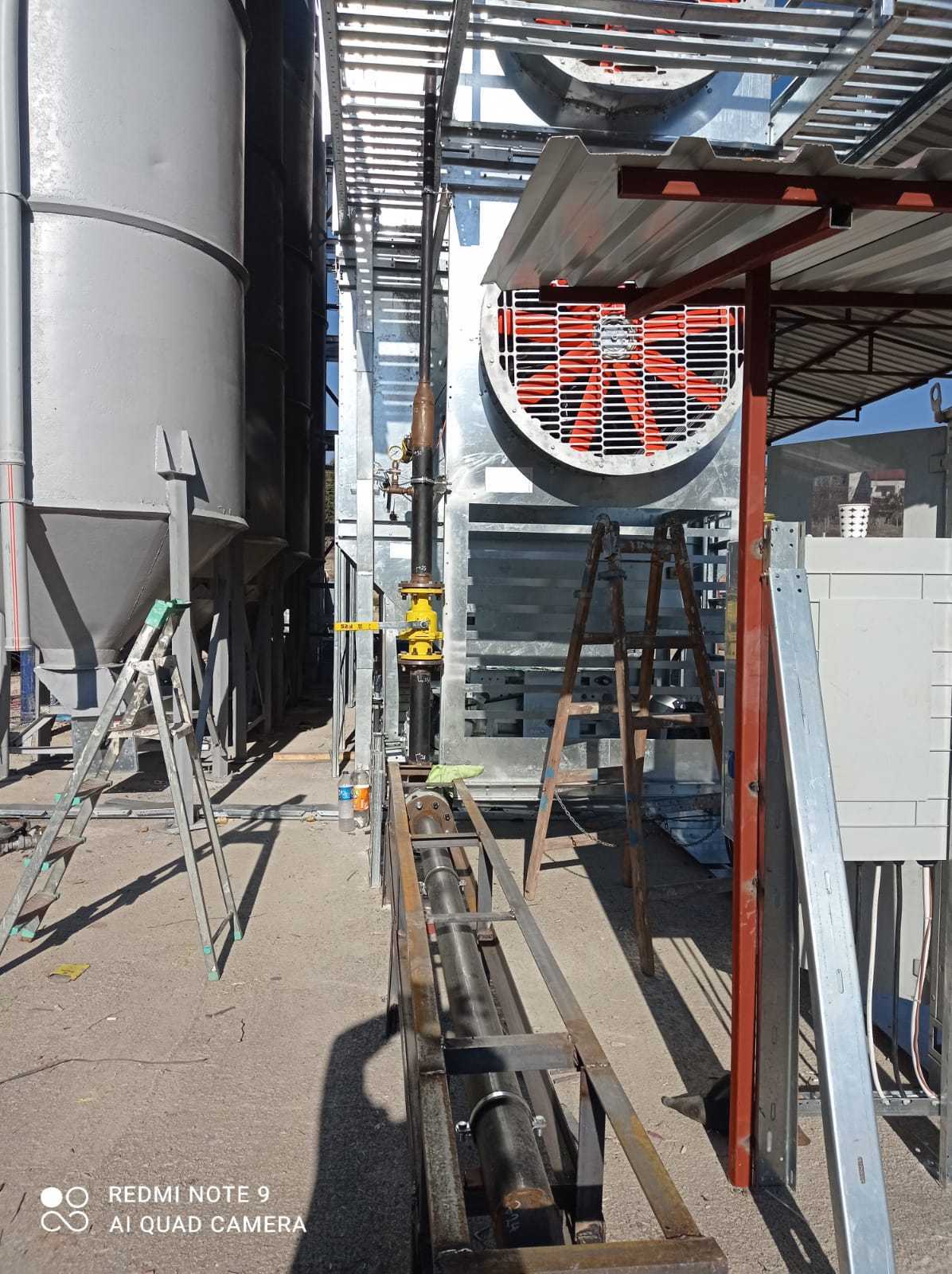

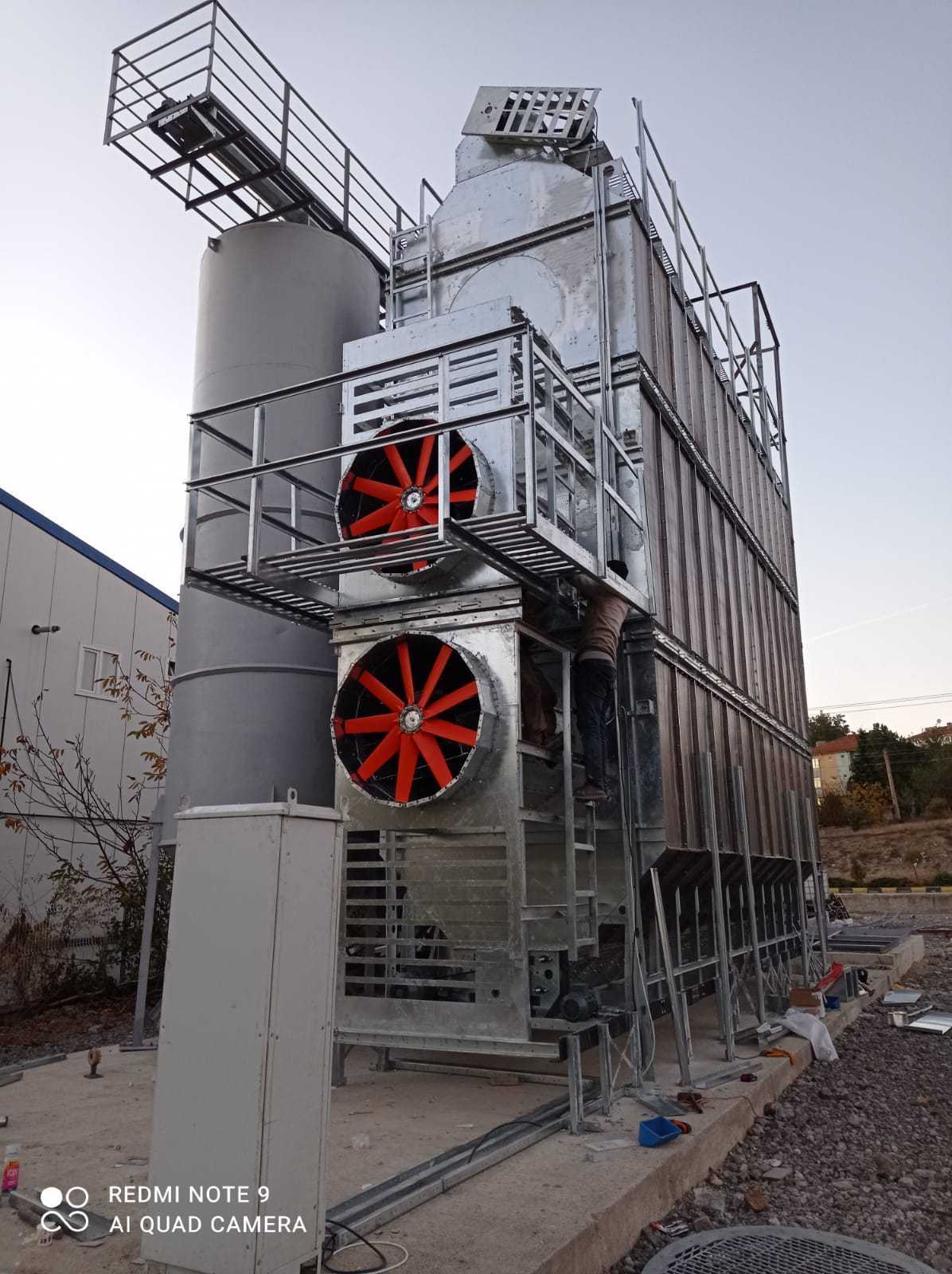

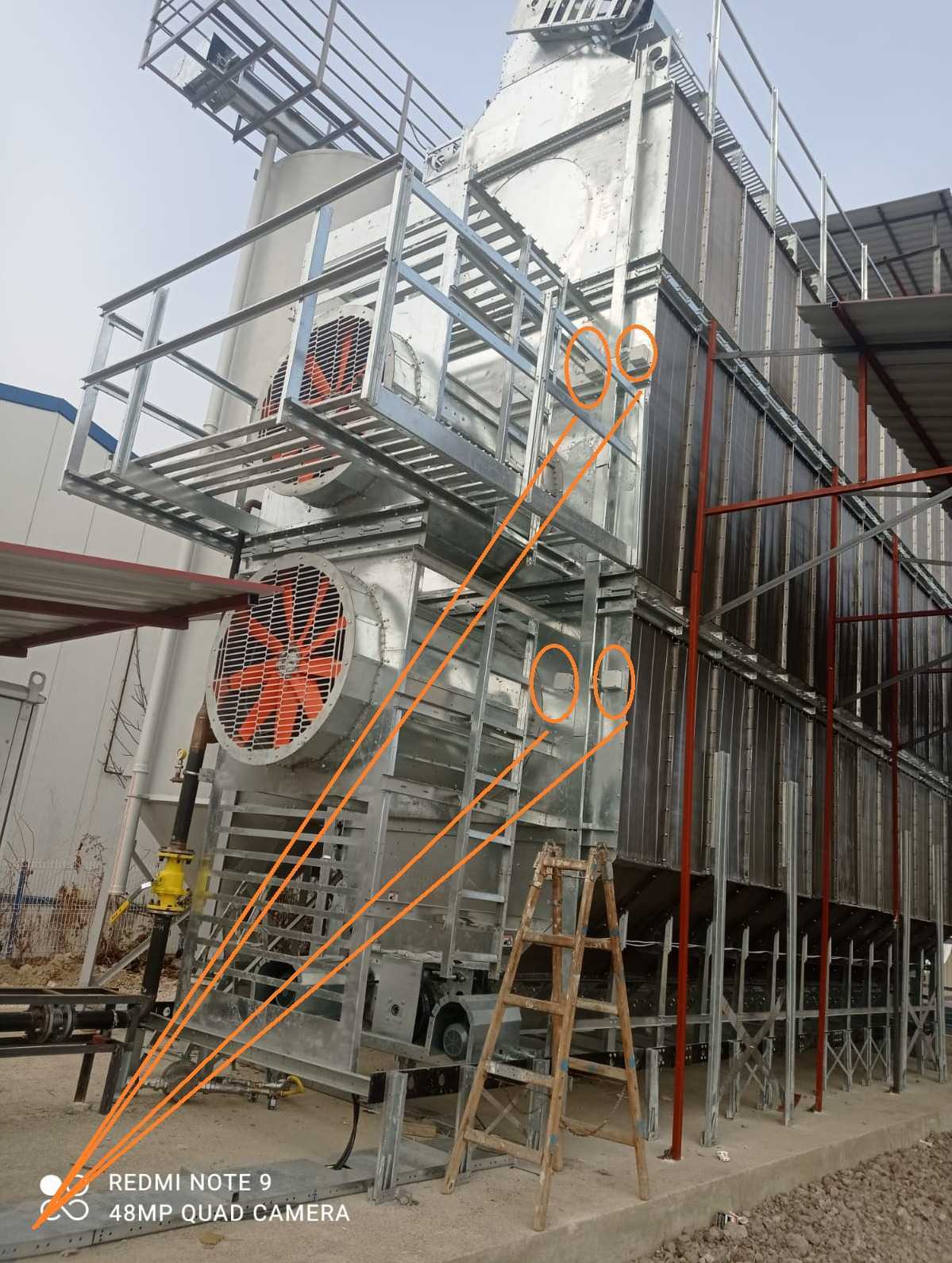

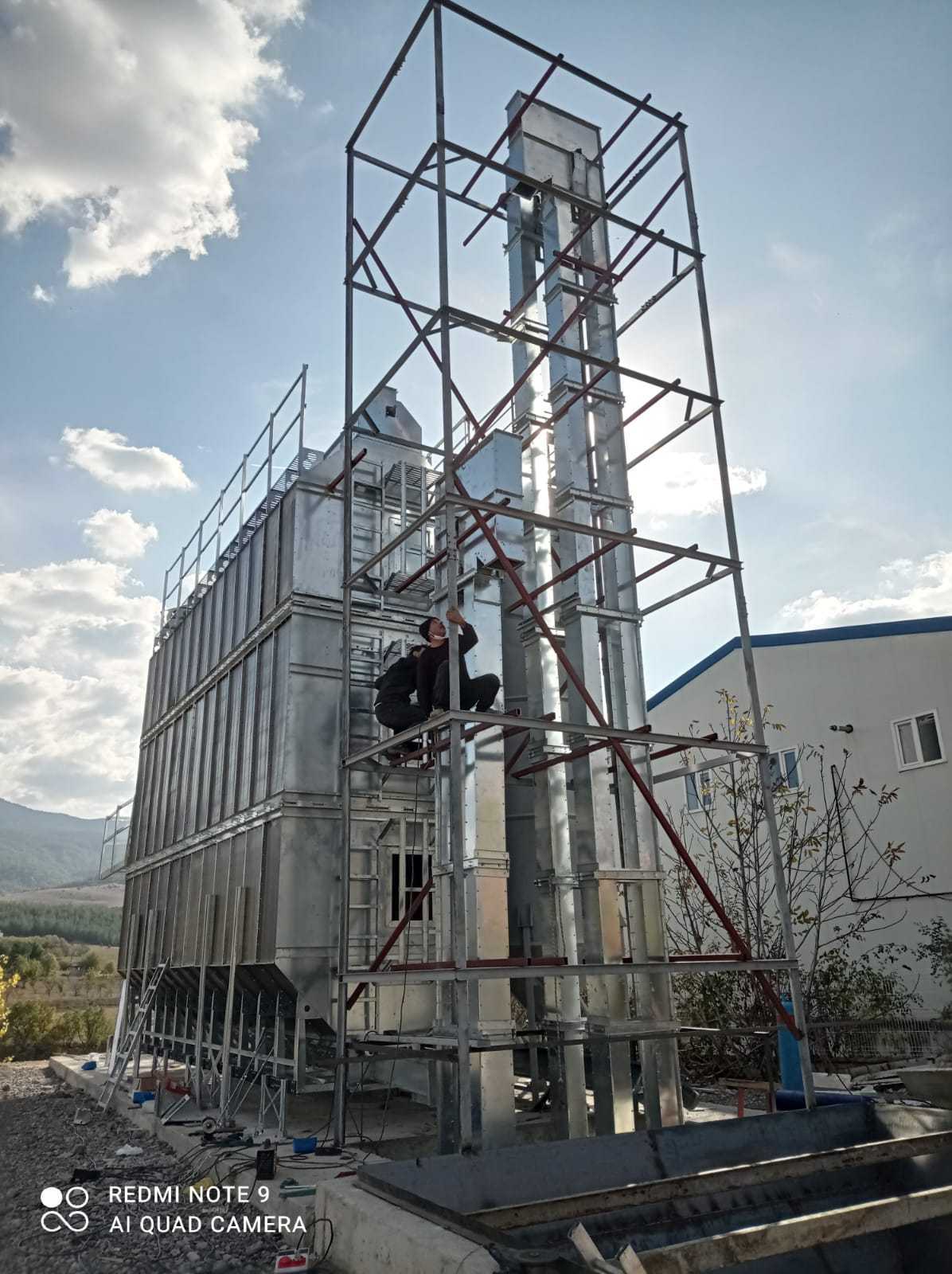

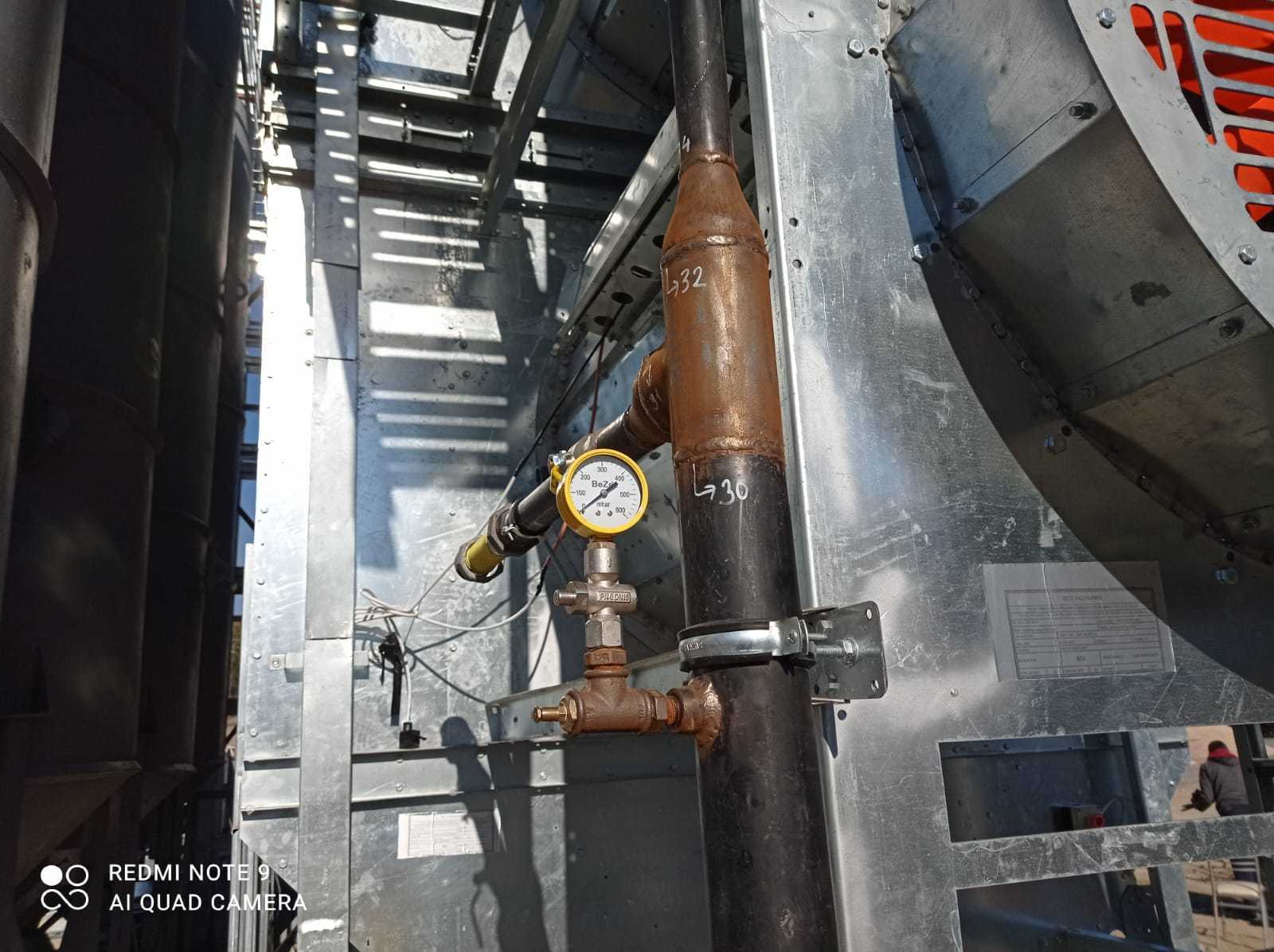

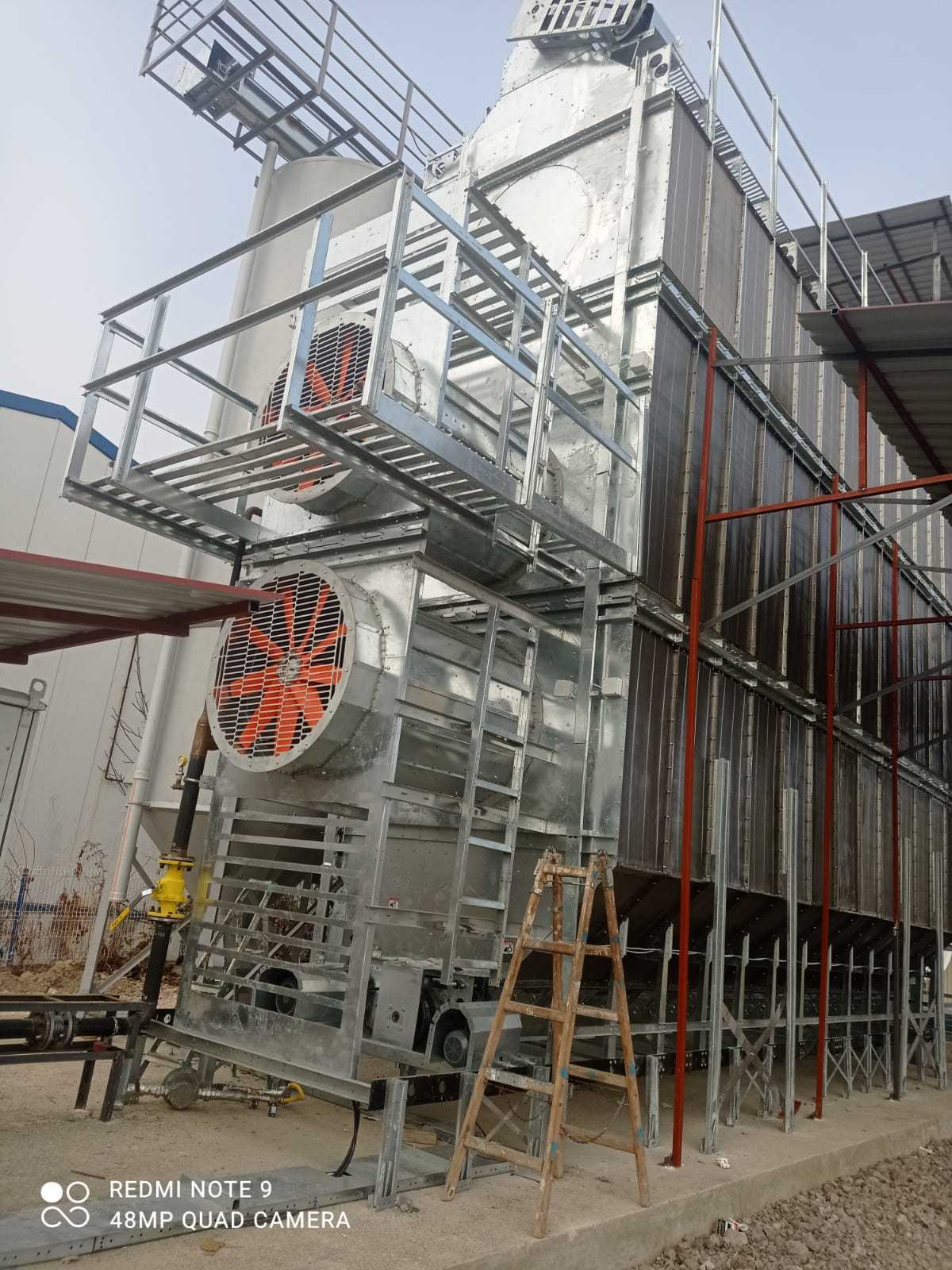

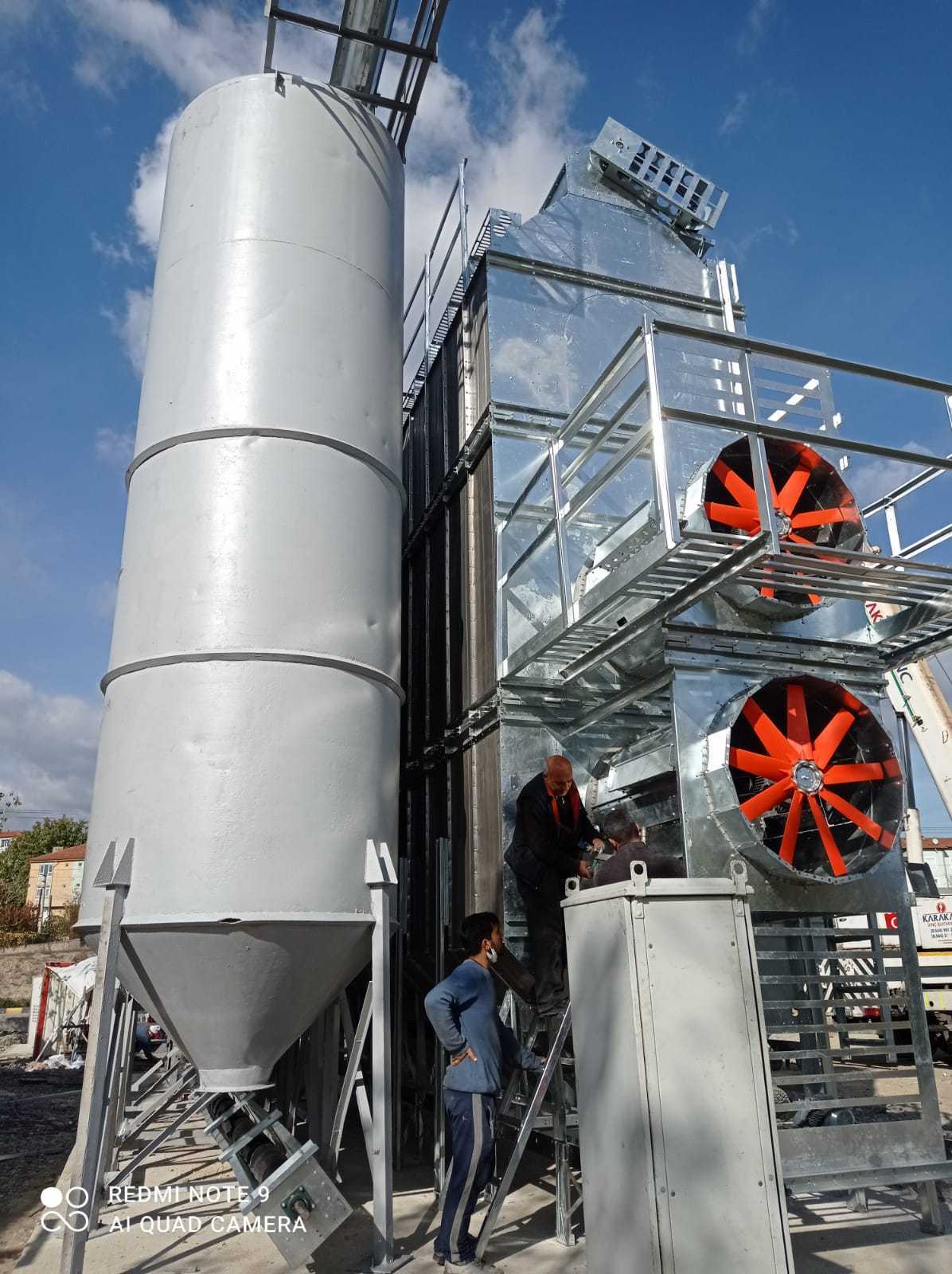

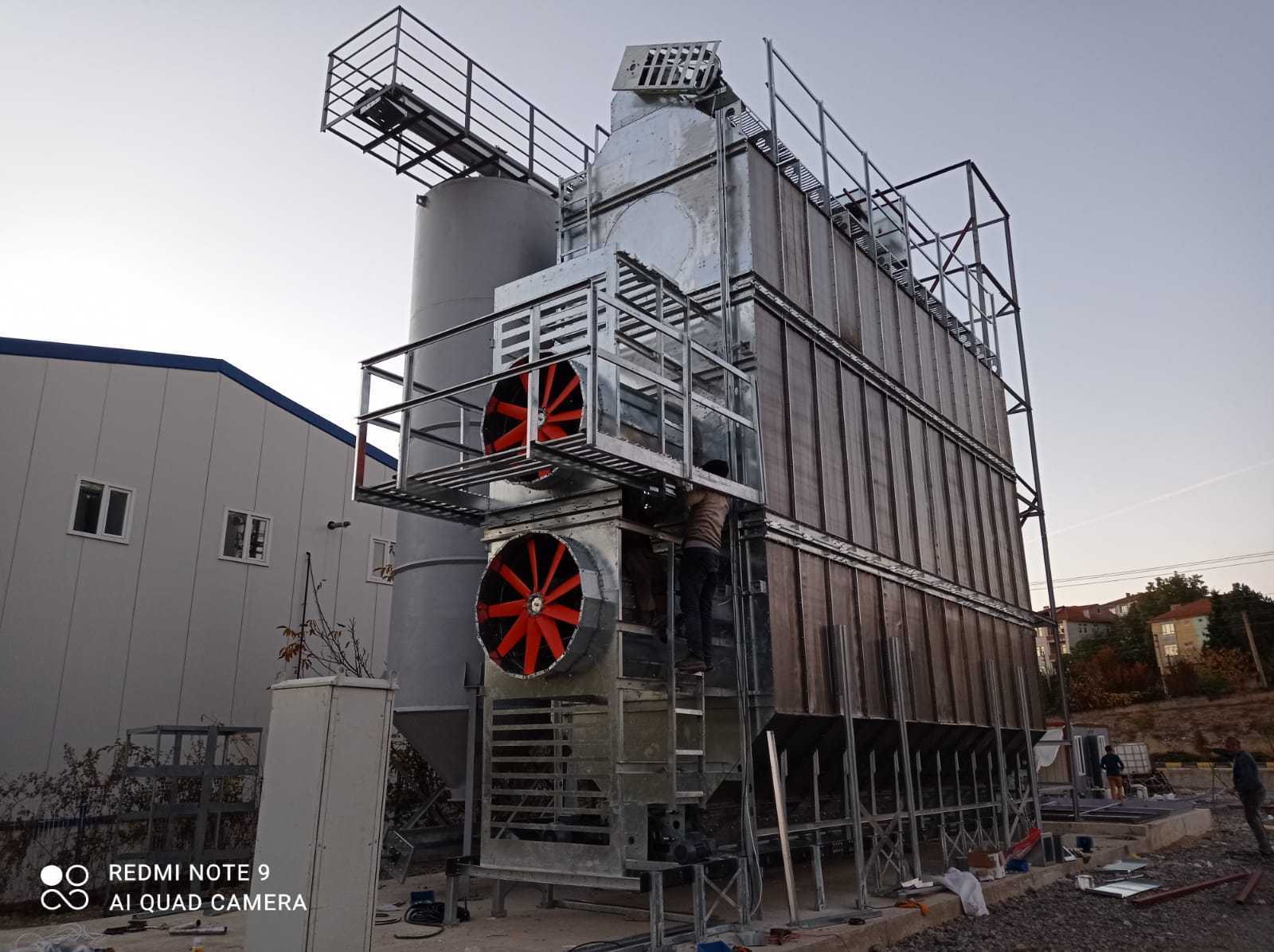

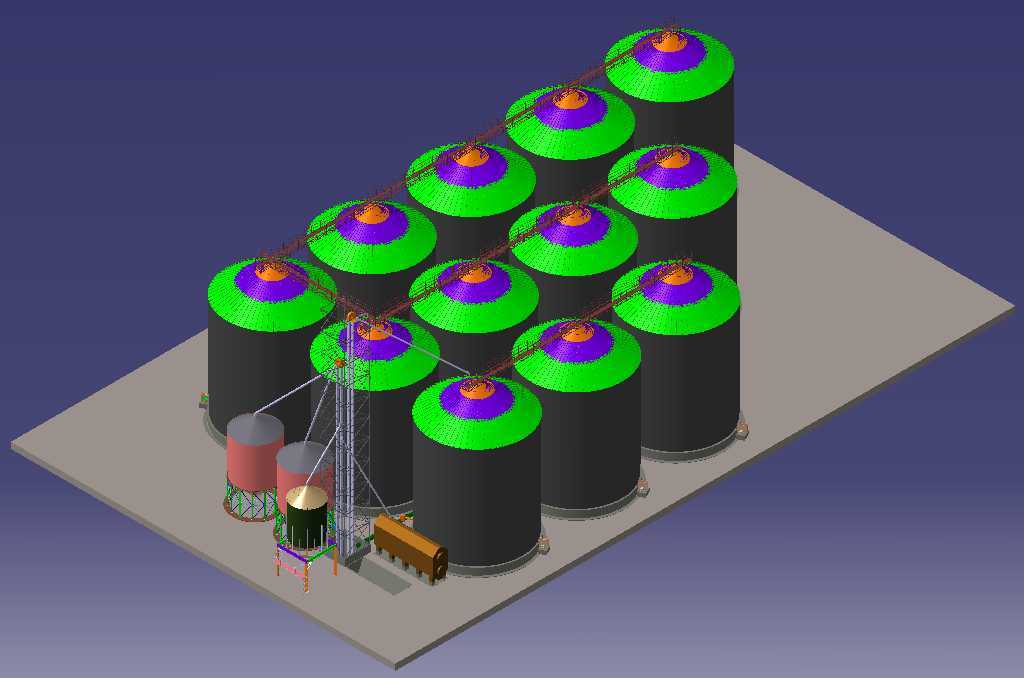

　　在谷物仓储干燥成套管路系统中，这类法兰式手动球阀通常布置在干燥介质输送、燃气供给或者冷凝水排放的管段节点上，承担管路通断控制的核心作用，区别于普通民用球阀，其结构强度、密封可靠性都要适配粮机设备长时间连续运行、工况存在温变与轻微粉尘的场景。从结构设计来看，阀体采用WCB铸钢材质做黄色防腐涂装，一方面是工业管路中燃气类介质管路的标识惯例，另一方面涂层能抵御粮库环境中轻微的潮气与粉尘附着腐蚀，法兰连接端采用标准凸面法兰结构，密封面加工精度达到Ra3.2，配套的螺栓孔位完全匹配同压力等级的管路法兰，安装时不需要额外做转接件，直接通过六角螺栓加缠绕式垫片就能完成密封对接，能承受1.6MPa的公称压力，适配干燥设备常用的低压燃气、热风输送工况。

　　操作端采用加长杠杆式手柄，手柄上冲压有清晰的开关方向标识，手柄长度经过力矩核算，操作人员不需要借助额外加力杆，单手就能完成全开全关操作，手柄与阀杆的连接采用方榫加定位销的结构，避免长期操作出现手柄打滑空转的问题，阀杆处采用双重填料密封，内层为聚四氟乙烯填料，外层为橡胶防尘圈，既能阻断介质沿阀杆泄漏，也能阻挡粮机现场的谷物粉尘、碎屑进入阀杆摩擦副，延长维护周期。

　　从安装边界来看，该球阀的结构长度符合GB/T 12221标准规定的法兰球阀结构长度尺寸，两端法兰的螺栓孔中心圆直径、密封面外径都和同通径的标准管路法兰完全匹配，安装时不需要调整现有管路的支架位置，直接替换同规格旧阀或者预装在新系统管段上都能适配，垂直安装、水平安装都可以，手柄操作方向预留的操作空间只需要满足手柄旋转90度的活动范围即可，不需要额外预留过大的检修操作空间，非常适合谷物干燥塔这类管路排布紧凑、设备周边操作空间有限的场景。

　　在实际功能设计上，球体采用固定球结构，密封副为软密封材质，全开状态下流道完全通畅，介质流经阀门时的压损非常小，不会造成干燥热风或者燃气的输送压力损失，能保障干燥设备的热效率稳定；全关状态下密封等级达到VI级，完全切断介质通路，在干燥设备停机检修、分仓作业切换管路时，不会出现介质内漏串气的问题，避免不同仓段的谷物出现干燥不均或者燃气泄漏的安全隐患。

　　设计过程中还考虑了粮机现场的维护便利性，阀门整体没有易损的复杂结构，日常维护只需要定期检查阀杆填料的压紧程度，不需要拆解阀体就能完成填料的补充更换，法兰连接的结构也让阀门的整体拆装更换非常便捷，不需要切割焊接管路，现场运维人员只需要常规扳手就能完成更换作业，大幅降低干燥设备的停机维护时间，适配粮食收储季设备需要高可靠连续运行的实际需求。另外阀体的黄色涂装也做了耐候处理，即使是布置在干燥塔室外露天的管段上，长期受日晒、温差变化影响也不会出现涂层脱落、锈蚀的问题，能匹配粮库设备10年以上的设计使用寿命要求。
