家用立式落地空气循环电风扇结构设计

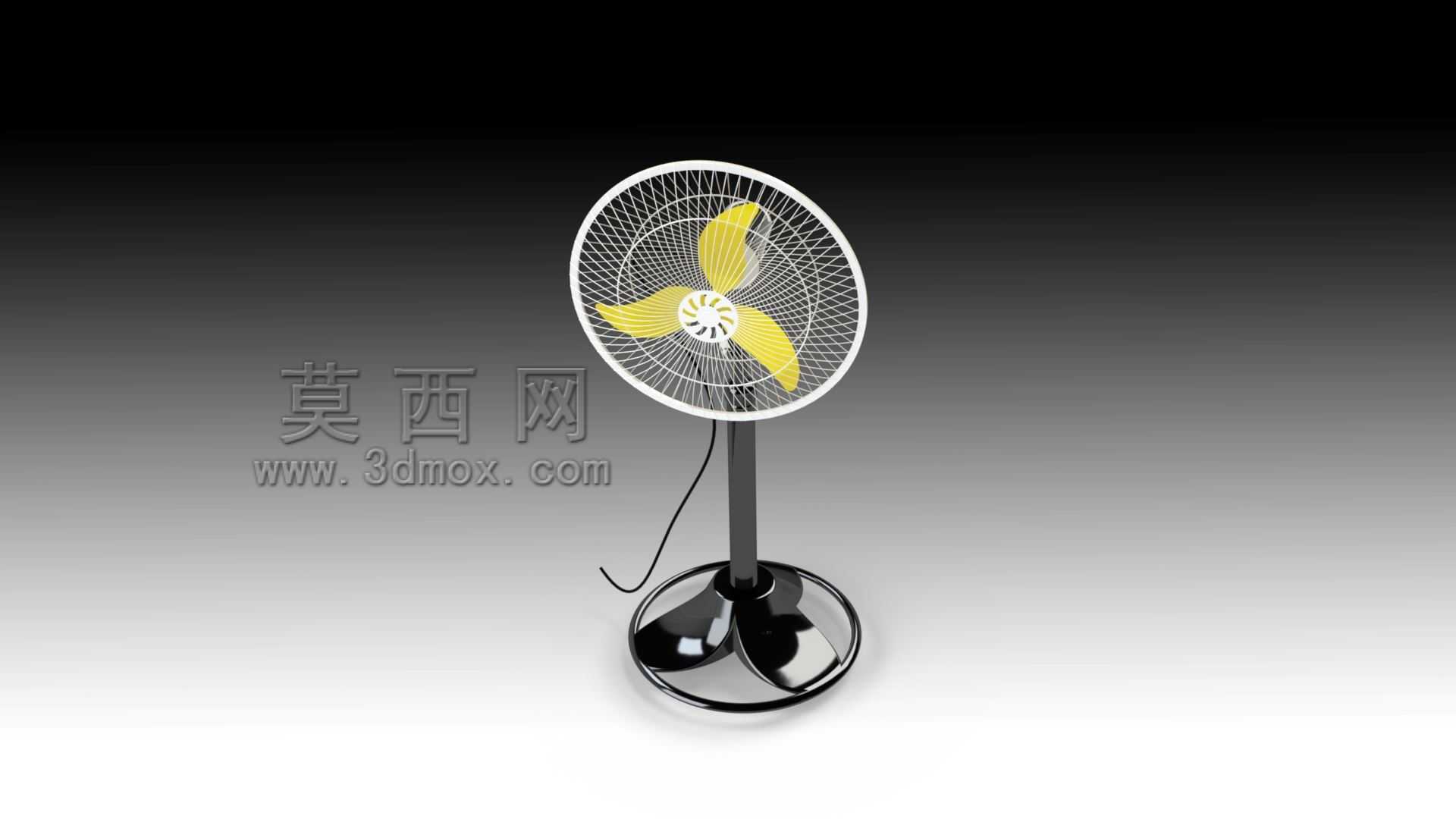

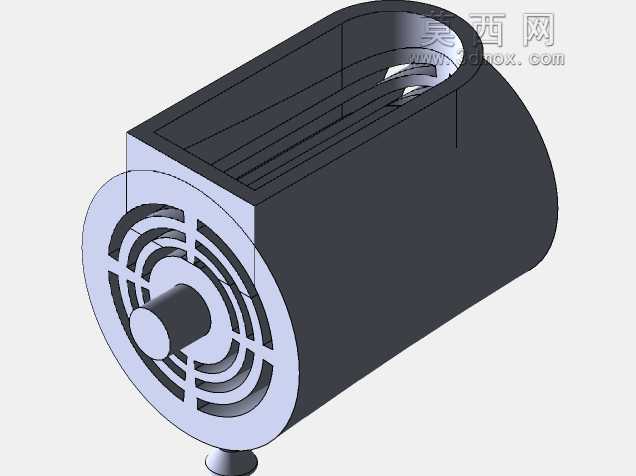

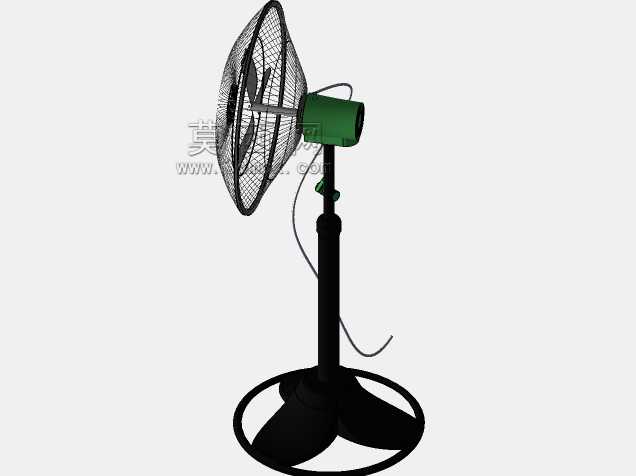

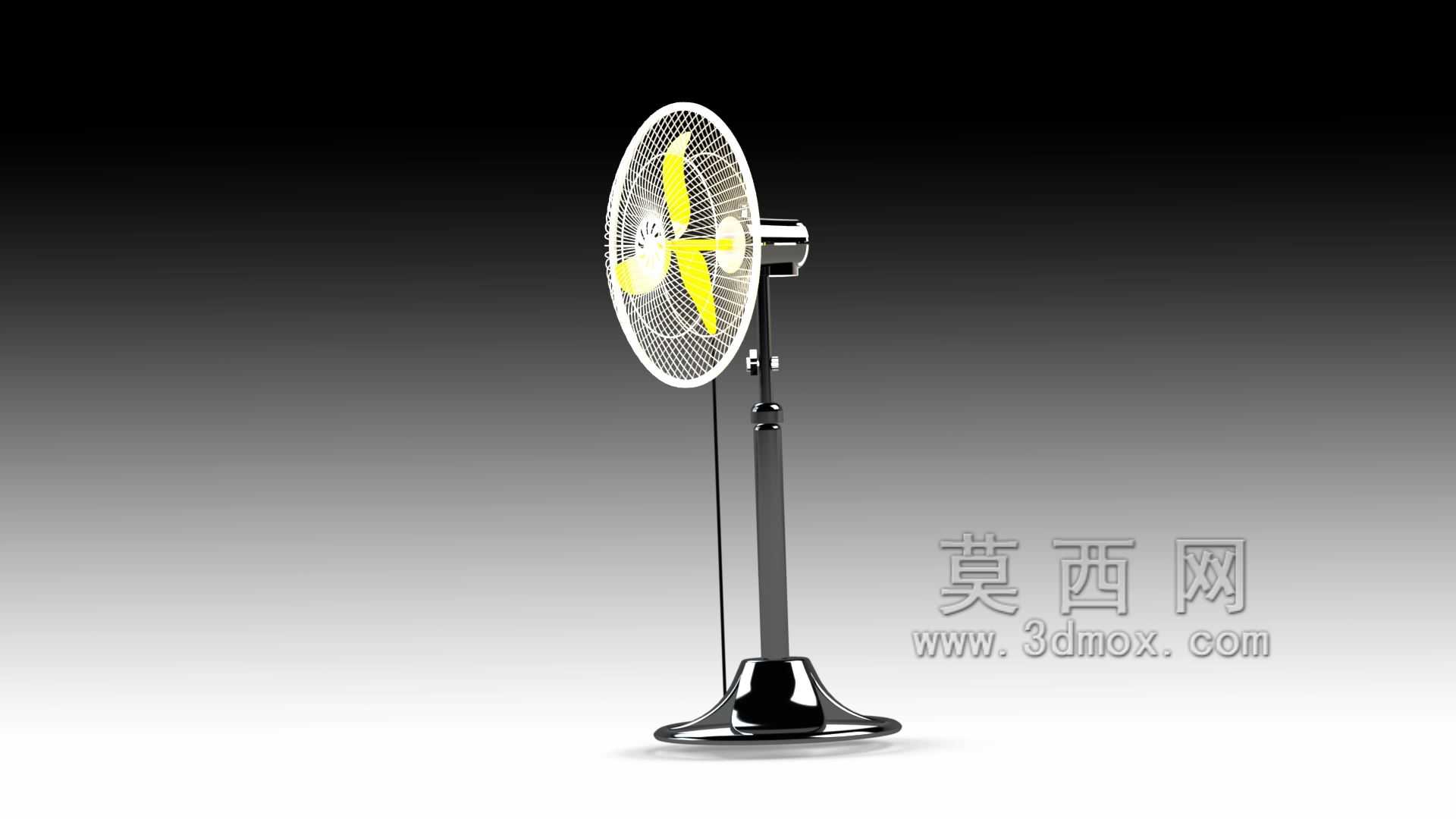

　　也不会因为送风位置过高导致气流在空间上层循环、无法到达人员活动层的问题。从功能设计逻辑来看，这款风扇采用了独立的支撑立柱结构，将送风机头与底部配重底座做了物理分隔，机头部分集成了风轮、防护网罩、摇头驱动机构与俯仰角度调节结构，支持水平方向的大角度往复摇头，覆盖更广的横向送风范围，同时俯仰角度可以手动锁定，满足不同高度的送风需求，比如夏季直吹人体降温时可以调整为水平略向下的角度，需要带动整个房间空气循环时可以调整为向上仰角，让气流沿天花板流动形成全屋循环风路，避免长时间直吹人体带来的不适。底座部分采用了大直径的配重结构，重心完全落在底座支撑范围内，即使受到轻微的外力碰撞，也不会出现侧翻倾倒的问题，日常民用通风场景里，立式落地扇是覆盖场景最广的空气调节类电器，从普通住宅的客厅、卧室，到小型办公空间的工位旁、临街商铺的待客区，甚至是临时搭建的活动展位、仓储分拣区的员工作业点，都能见到这类设备的身影，它不需要复杂的安装工序，不需要提前预留管线接口，只要有常规市电接口就能快速投入使用，适配绝大多数没有集中通风系统的零散空间。这款立式风扇的核心用途是驱动局部空间的空气形成定向流动，实现新鲜空气的循环置换，区别于传统台扇仅能覆盖小范围桌面区域的局限，立式结构的送风高度刚好匹配人体坐立、站立时的上半身躯干高度，不需要额外垫高就能让送出的气流直接作用于人体活动区间，避免了气流直吹地面带来的扬尘问题，

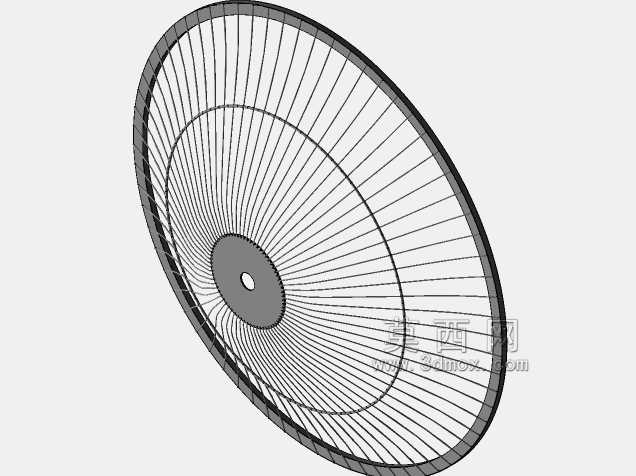

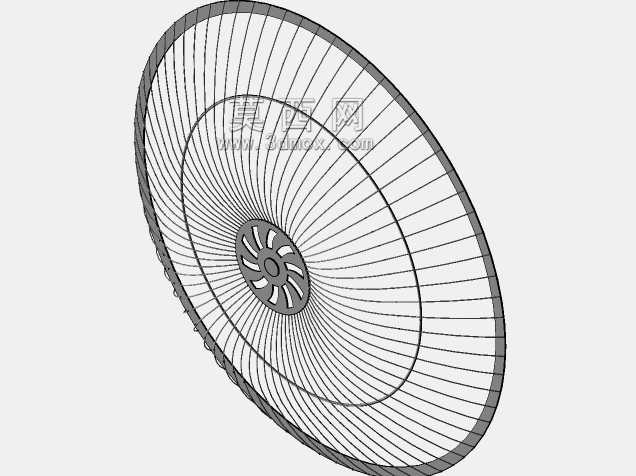

　　足够的自重也能抵消机头摇头时产生的往复惯性力，避免设备运行时出现位移、晃动的情况，底座底部预留了防滑脚垫的安装位，安装橡胶防滑垫后可以在瓷砖、木地板等光滑地面上保持稳定，不会刮花地面饰面。立柱部分采用了分段式的装配结构，中间预留了电源线的走线空间，将外露的电源线完全收纳在立柱腔体内部，避免外部走线缠绕绊倒过往人员，同时立柱上设置了多档高度调节的锁定结构，可以根据实际使用场景调整机头的离地高度，比如放在沙发旁使用时可以降低高度匹配坐姿，放在开阔的客厅使用时可以升高高度扩大送风覆盖范围。从建模的设计思路来看，整个结构做了明确的模块化拆分，机头的网罩采用了前后分体的卡扣式连接结构，不需要额外的紧固件就能完成装配，

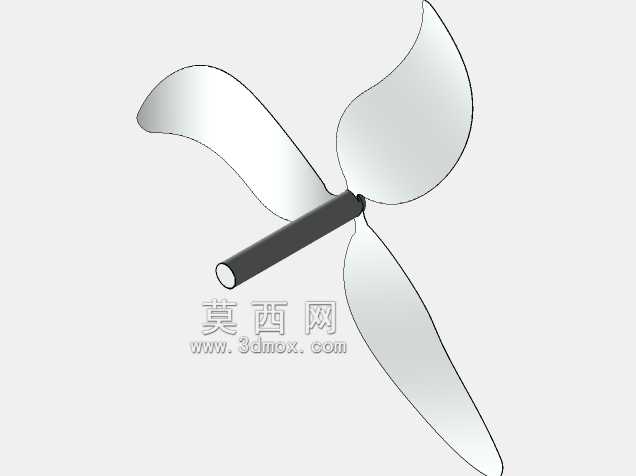

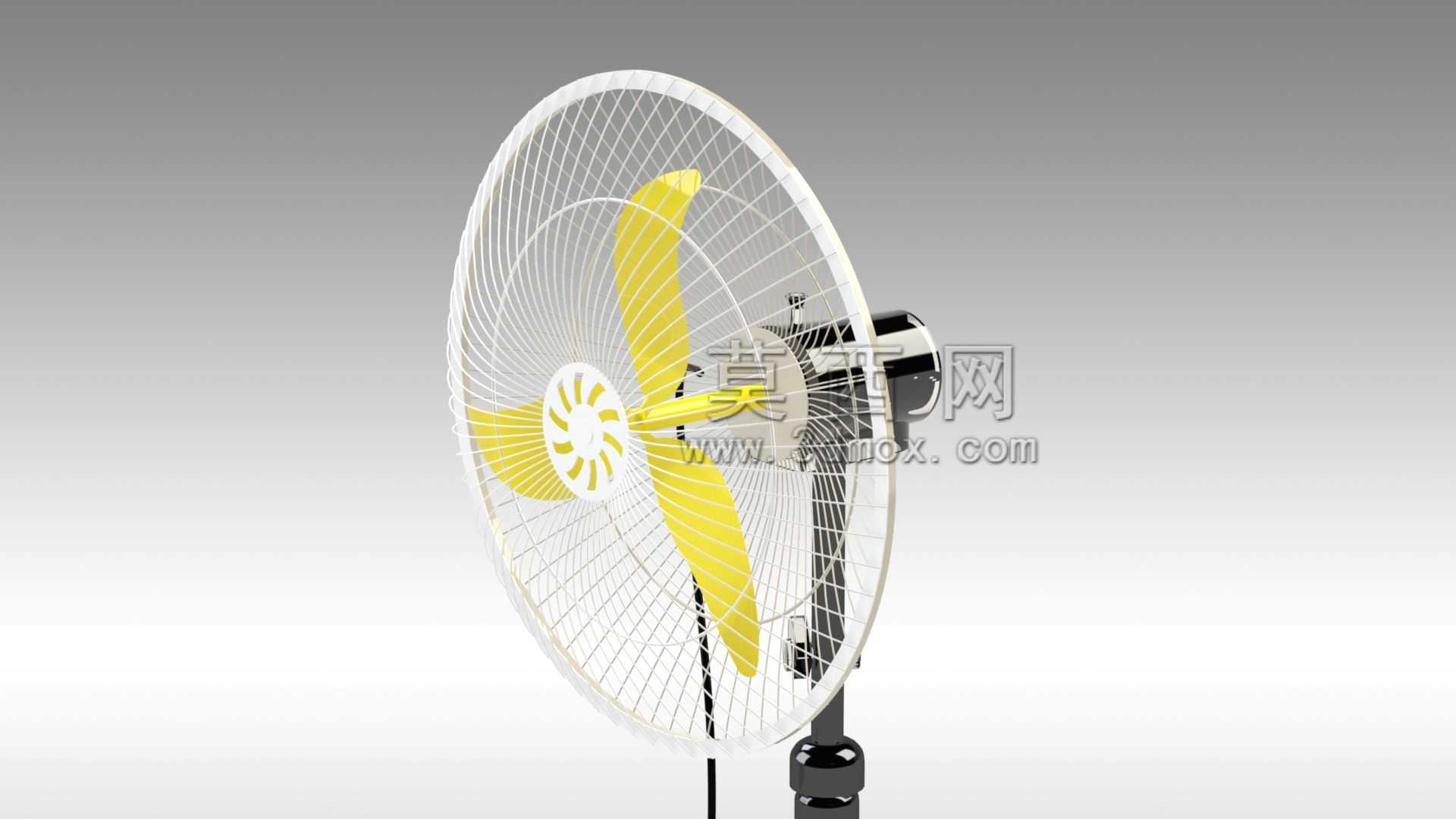

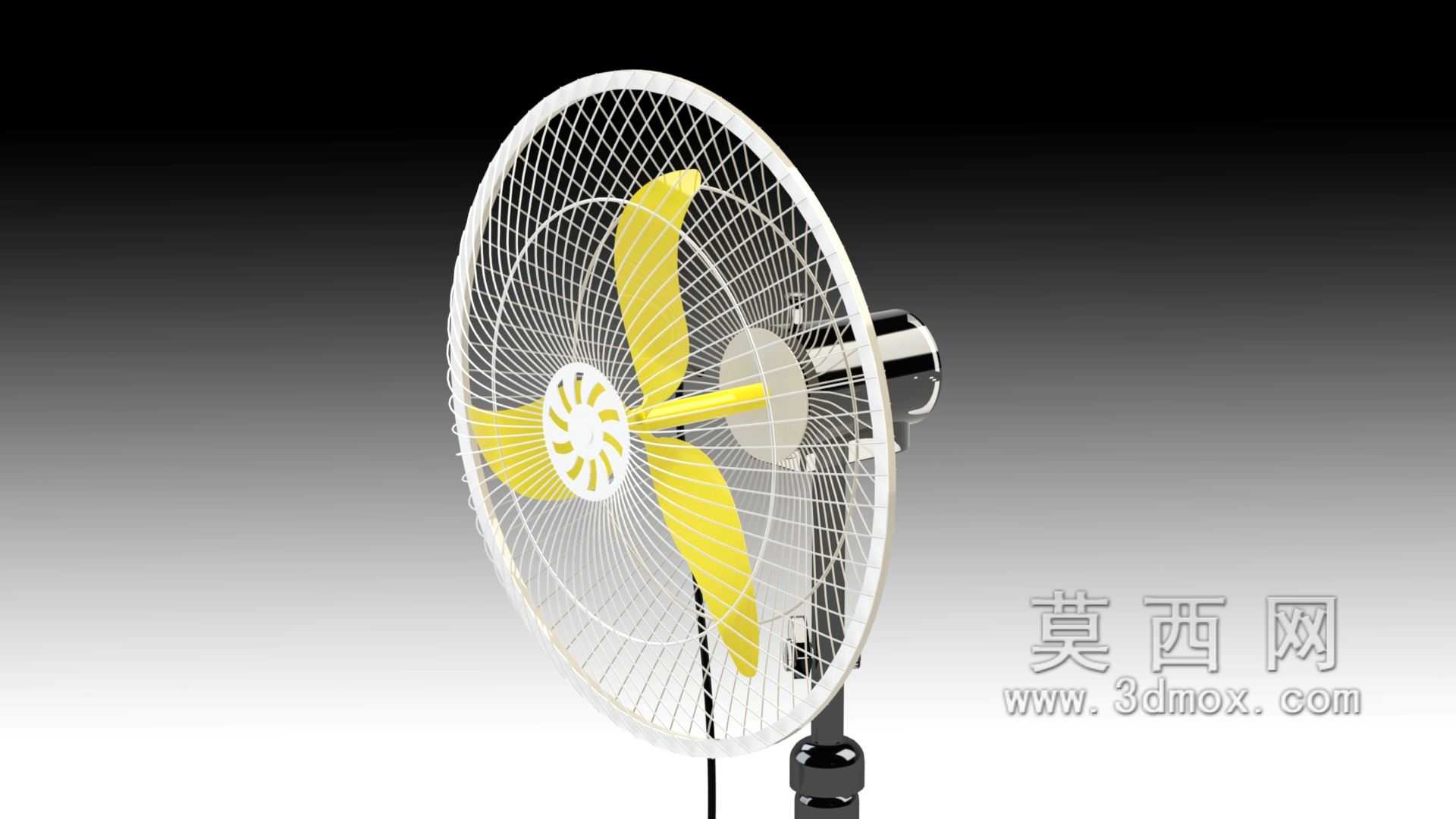

　　后期清洁风轮时可以快速拆卸前网罩，不需要拆解整个机头结构；风轮采用了多叶片的轴流风轮设计，叶片曲面做了导风优化，在相同转速下可以输出更大的送风量，同时降低气流切割产生的风噪，避免夜间使用时噪音干扰休息；机身的控制模块集成在立柱上部或者机头后侧，伸手就能够到操作位置，不需要弯腰到底座处调节档位。关于安装边界与尺寸适配，这款立式风扇的底座直径控制在400毫米以内，常规户型的墙角、家具旁的空隙都能放置，不需要占用太大的地面空间，整机最大高度调整到最高位时不超过1.4米，不会遮挡常规高度的窗台、置物架，最低高度调整后可以到0.8米左右，适配茶几旁、床边等低矮空间的使用需求；电源线长度预留了1.8米左右，常规墙面插座距离地面0.

　　3米的安装高度下，足够覆盖插座周围2米范围内的摆放位置，不需要额外搭配插线板。结构设计上还考虑了长期使用的可靠性，摇头机构采用了耐磨的塑料齿轮与阻尼结构，长期往复转动不会出现松旷、异响的问题，俯仰调节的转轴处设置了阻尼垫片，调整角度后可以自动锁定，不会因为机头自重出现下垂复位的情况；所有的塑料结构件都做了圆角过渡处理，没有尖锐的棱角，避免日常挪动、使用时磕碰划伤，防护网罩的栅格间隙控制在12毫米以内，防止儿童手指伸入接触到运转的风轮，满足家用电器的安全防护要求。实际使用中，这款风扇既可以单独作为夏季降温设备使用，也可以配合空调使用，加快房间内的冷热空气混合，让空调送出的冷风快速均匀分布到整个空间，减少房间内的温差，避免空调直吹带来的不适，在春秋季开窗通风时，也可以将风扇放在窗口位置，加快室内外空气的置换速度，快速排出室内的浑浊空气。建模过程中对各个装配部件的配合公差做了预留，塑料件之间的卡扣连接预留了0.2毫米的装配间隙，转轴转动部位预留了足够的间隙避免装配后出现卡滞，配重底座的重量配比经过重心校核，确保在最大仰角、最高机头位置的状态下，整机重心仍然落在底座支撑面以内，不会出现前倾翻倒的风险。
