背负式农业作业用塑料储液喷雾箱体结构

　　这类储液喷雾箱体是植保作业环节里的核心承载部件，主要适配背负式手动、电动喷雾作业场景，也可配套小型牵引式田间打药设备、丘陵山地坦克底盘遥控喷药装置使用，日常作业中主要用来盛装稀释后的农药水剂、叶面肥溶液，部分场景下也可盛装消毒水剂用于公共区域消杀作业。从结构设计来看，箱体整体采用吹塑成型的一体化中空结构，材质选用耐农药腐蚀的高密度聚乙烯，避免长期接触酸碱药剂出现开裂、渗漏问题，箱体壁厚根据不同受力区域做了差异化分布，背部贴合人体的区域壁厚控制在2.5mm左右，既保证足够的支撑强度，也能控制整体自重，降低长时间背负作业的劳动负荷，箱体底部的支撑脚位置壁厚加厚至4mm，保证放置在硬质地面时不会因为局部应力集中出现凹陷变形。

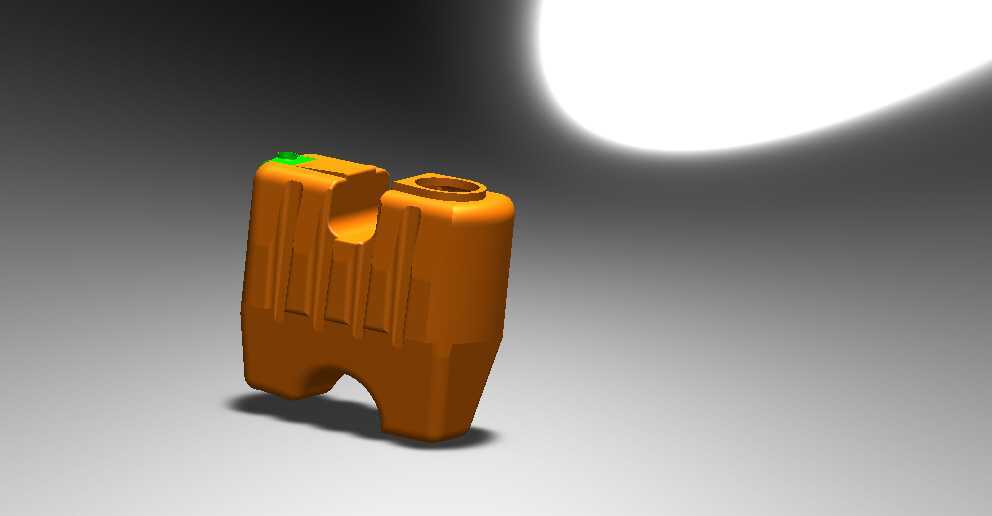

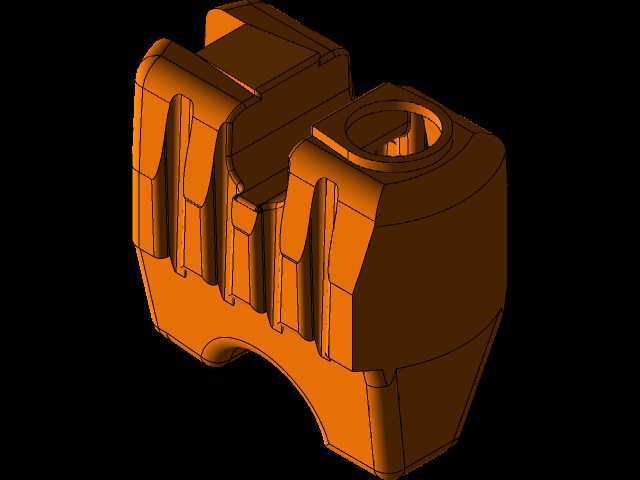

　　箱体的外形轮廓做了贴合人体背部的弧面过渡，中部的内凹结构刚好适配作业人员腰背的生理曲线，背负时箱体重心能够贴合人体躯干，减少行走作业时的晃动幅度，两侧的竖向加强筋沿着箱体高度方向贯通布置，既能够提升箱体整体的抗形变能力，避免盛装满液时箱体侧壁出现鼓胀，也能作为背负绑带的定位卡槽，绑带穿过筋条间隙后不会出现上下滑移，保证背负状态的稳定性。顶部的加注口采用偏心布置，位置靠近箱体前侧上方，加注药剂时不需要将箱体从背负状态完全卸下，侧身即可完成加注操作，加注口的密封台阶做了双层止口设计，配套的螺纹盖拧紧后能够完全阻断液体渗漏，即使作业过程中出现弯腰、侧身等大幅度动作，也不会出现药剂漏出沾湿衣物的问题。

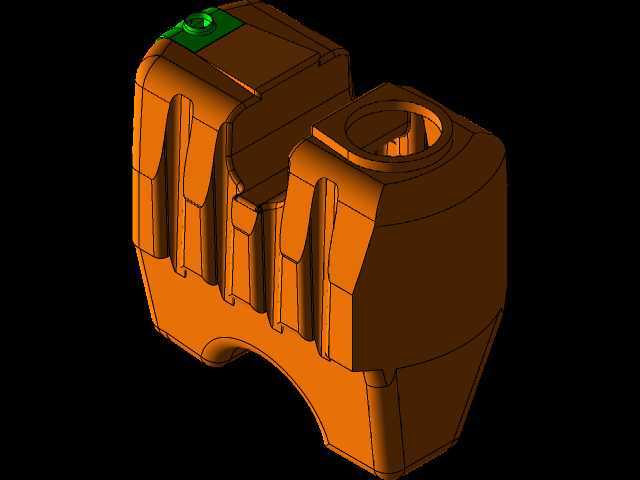

　　箱体顶部的小型凸台是液位观察与透气组件的安装位，内置的透气阀能够平衡箱体内外气压，避免作业过程中随着药液喷出，箱体内形成负压导致出液不畅、喷雾断流的问题，同时透气阀内置防水透气膜，既能够保证空气正常流通，也能阻止药液从透气孔溢出。箱体底部的分叉式支撑结构，一方面能够让箱体平稳放置在不平整的田埂、坡地表面，两个支撑脚之间的间隙刚好可以卡合在背负式喷雾器的机架横梁上，安装时不需要额外做复杂的定位结构，直接卡入后用绑带固定即可完成装配，安装边界适配市面上主流的16L、18L背负式喷雾器机架尺寸，安装孔位的间距预留了±5mm的调节余量，能够兼容不同厂商的机架装配公差。

　　从实际作业的使用需求出发，箱体内部做了平滑的圆弧过渡，没有直角死角，每次作业完成后清洗箱体时，清水能够完全冲刷到所有内壁区域，不会残留药剂沉淀，避免不同类型农药混合使用时出现药剂反应影响药效、堵塞喷头的问题。箱体侧壁没有突出的尖锐棱角，穿行在作物行间作业时，不会勾挂作物枝叶、刮破植株，也能避免在狭窄的果园、大棚空间内作业时磕碰棚架、枝干。针对丘陵山地遥控喷药设备的配套场景，箱体的底部安装面做了平面度校准，能够直接通过螺栓固定在小型履带底盘的安装平台上，箱体的重心高度控制在底盘安装面以上180mm范围内，不会因为重心过高导致底盘爬坡时出现侧翻，满液状态下的整体重量分布均匀，不会出现单侧偏重影响行走稳定性的问题。

　　在结构强度验证层面，这类箱体需要满足1.2m高度自由跌落至硬质水泥地面无开裂、满液状态下持续承压0.03MPa无渗漏的要求，设计阶段通过有限元分析对跌落工况、满液鼓胀工况做了应力仿真，对应力集中的边角位置做了圆角过渡与壁厚加强，避免长期使用后出现疲劳开裂。箱体的外表面做了哑光磨砂处理，避免田间作业时阳光反射晃眼，同时磨砂表面不容易沾附泥污，沾染泥水后很容易擦拭清理。出液口的位置设置在箱体底部最低处，能够保证箱体内的药液完全排空，不会出现残留积液无法喷出的问题，减少药剂的浪费，也降低清洗时的污水残留量。
