工业用臭氧洗涤净化处理箱体结构

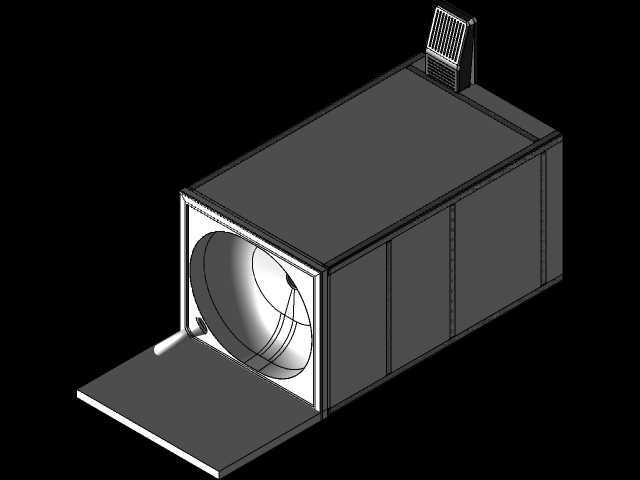

　　在工业废气治理、商用空间空气净化的现场工况里，这类臭氧洗涤装置常被布置在生产车间排风段、商用厨房排烟后端、垃圾中转站通风管路中，核心作用是通过臭氧的强氧化性分解气流中的有机污染物、异味分子，同时配合箱体内部的洗涤结构完成气液接触，把氧化后的易溶组分截留到洗涤液中，最终排出达标的洁净气流。从结构设计逻辑来看，整个设备采用方箱式模块化布局，主体框架采用型材拼接+壁板蒙皮的结构形式，这种设计一方面能保证箱体整体的结构刚度，避免内部风压波动导致壁板震颤产生异响，另一方面模块化壁板可以在现场安装时快速拼接，不需要复杂的焊接作业，适配不同场地的安装空间限制。设备进风口采用大直径圆形法兰接口，这个尺寸设计是为了匹配常规通风管道的通径，

　　减少接口处的变径阻力损失，进风口内侧预留了整流段空间，避免进入箱体的气流出现偏流，保证气流能均匀通过内部的臭氧接触区与洗涤填料层，不会出现局部气流短路导致净化效率不达标的问题。箱体顶部布置的独立排风单元，集成了风机与防护格栅，格栅的栅条采用倾斜向下的角度设计，既可以防止室外杂物、雨水落入设备内部，也能对排出的气流做初步导流，避免直吹周边管线或者建筑外立面。设备前端延伸出的斜向接水托盘，是专门针对洗涤段的排液需求设计的，洗涤过程中产生的废液会顺着箱体内壁的导流槽汇集到托盘位置，再通过托盘端部的排污接口接入厂区废液收集管路，避免废液渗漏到设备安装基面造成地面腐蚀。从安装边界来看，这类设备的底部预留了100mm高度的安装支脚空间，

　　方便现场做基础找平，也给底部排污管路的连接预留了操作空间，设备侧面的检修门采用快拆式压紧锁结构，日常维护更换内部填料、检修臭氧发生模块时不需要完全拆卸壁板，单人即可完成常规维护操作。在结构建模过程中，需要重点关注箱体各段的密封结构设计，尤其是进风口法兰、检修门接缝、排风单元与箱体的连接位置，都要预留密封胶条的安装槽位，避免设备运行时出现臭氧泄漏，因为臭氧本身具有强氧化性，泄漏不仅会降低设备净化效率，还会对周边的金属构件、电气线路产生腐蚀作用。另外内部的臭氧发生模块安装位要做独立的隔振处理，避免风机运行时的振动传递到臭氧发生元件上，长期振动导致元件接线松脱或者陶瓷放电管碎裂。气流组织的设计上，整个箱体内部采用下进上出的流道形式，

　　气流从前端圆形进风口进入后，先经过匀流板分散，再依次通过臭氧接触区、洗涤喷淋层、气液分离段，最终从顶部的排风单元排出，这种流道设计可以让气流在箱体内的停留时间达到设计要求，保证臭氧与污染物有足够的反应时间，同时气液分离段可以把气流夹带的洗涤液滴截留，避免液滴被风机带出造成排风带水。在实际选型适配时，可根据处理风量的大小调整箱体的长宽尺寸，不需要改动进风口、排风单元、接水托盘的相对位置，这种通用化的接口设计可以减少不同规格设备的建模工作量，也能让现场安装的管路接口保持统一，降低施工难度。设备外壁的板材采用折弯加强筋结构，不需要额外增加内部支撑就能承受1500Pa的内部风压，减少了内部支撑件对气流的阻挡，也降低了设备整体的自重，方便现场吊装就位。
