巴西环保项目配套固废处理辊压设备结构

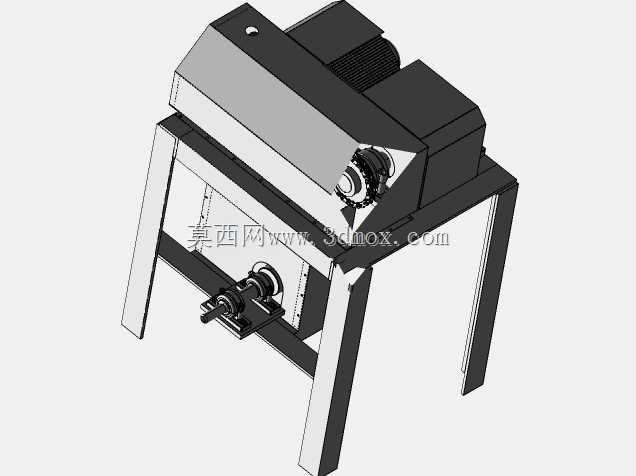

　　这套辊压类处理设备的三维结构，是针对巴西本土环保项目中固体废弃物减容处理场景开发的专用作业单元，在当地市政固废中转站、工业边角料回收预处理站点的作业线中，承担进料后初级挤压破碎、物料密实减容的核心工序，能将松散的纸质包装、轻质塑料、农林废弃物等可回收或待处置物料挤压至原有体积的15%-25%，大幅降低后续转运、填埋或资源化处理的物流与作业成本。从结构布局来看，设备采用立式框架承载设计，四根矩形型钢焊接构成的主机架作为全部部件的安装基准，机架底部预留了与现场混凝土基础预埋螺栓匹配的安装孔位，安装边界的横向跨度控制在1.8米左右，纵向进深1.2米，设备总高度不含顶部驱动单元为2.1米，

　　适配大部分中小型固废处理站点的车间层高与进料口高度要求，不需要对现有厂房结构做额外改造即可完成布设。驱动单元布置在机架顶部的倾斜安装台面上，这种倾斜布局并非随意设计，一方面是为了缩短驱动端与挤压辊主轴的传动链长度，减少传动过程中的功率损耗，另一方面倾斜的安装面能让驱动电机的检修空间避开正下方的进料落料区域，日常维护时不需要清空料仓内的残留物料即可完成轴承注脂、传动件紧固等常规保养作业。核心作业部件为平行布置的双挤压辊结构，两辊之间的间隙可通过两端的轴承座调节机构在10mm-50mm区间内调整，适配不同粒径、不同硬度的待处理物料，辊面采用带防滑凸棱的耐磨钢板焊接成型，能避免挤压轻质物料时出现打滑空转的问题，

　　辊轴两端采用调心滚子轴承支撑，可承受物料挤压过程中产生的不均匀径向载荷，延长轴承的实际使用寿命。进料导流板设置在驱动单元下方，顺着倾斜安装面的角度延伸至两辊的进料间隙上方，能让进入设备的物料自然滑入挤压作业区，不会在机架内部形成积料死角，减少日常清理的工作量。设备的出料端直接对接下方的输送设备或收集料斗，机架下部的横梁结构预留了输送设备的安装接口，可根据现场作业线的排布方向，选择左侧出料、右侧出料或正下方出料三种对接方式，适配不同站点的工艺流程布局。从设计思路上看，这套结构没有追求过高的处理产能，而是优先考虑了偏远地区作业场景的维护便利性，所有传动部件、紧固件都采用通用标准件，不需要采购特殊规格的备件即可完成维修更换，

　　机架的焊接结构全部采用连续角焊缝，焊后做了振动时效处理，避免长期承受交变载荷出现焊缝开裂、机架变形的问题。在安装适配性上，设备的整体重心落在机架底部支撑面的中心区域，静态稳定性系数达到1.8以上，即使处理硬度不均的物料产生冲击载荷，也不会出现设备晃动、移位的情况，不需要额外做加重的基础配重。考虑到环保作业场景的粉尘问题，设备的轴承部位全部设计了双层密封结构，外层为防尘毡圈，内层为橡胶油封，能阻挡作业过程中产生的细小粉尘进入轴承内部，避免润滑脂被污染导致的轴承过早磨损。这套结构的三维建模过程中，所有部件的装配间隙都按照实际加工公差做了预留，焊接件的焊接收缩量、机加工件的尺寸公差都在模型中做了对应体现，可直接导出工程图用于生产制造，不需要再做额外的结构校核调整，对于同类中小型固废处理设备的结构设计也有较高的参考价值，可根据实际处理产能需求等比例缩放辊径与机架尺寸，快速衍生出不同处理量级的同类型设备。
