气割等离子切割用圆形夹持工装

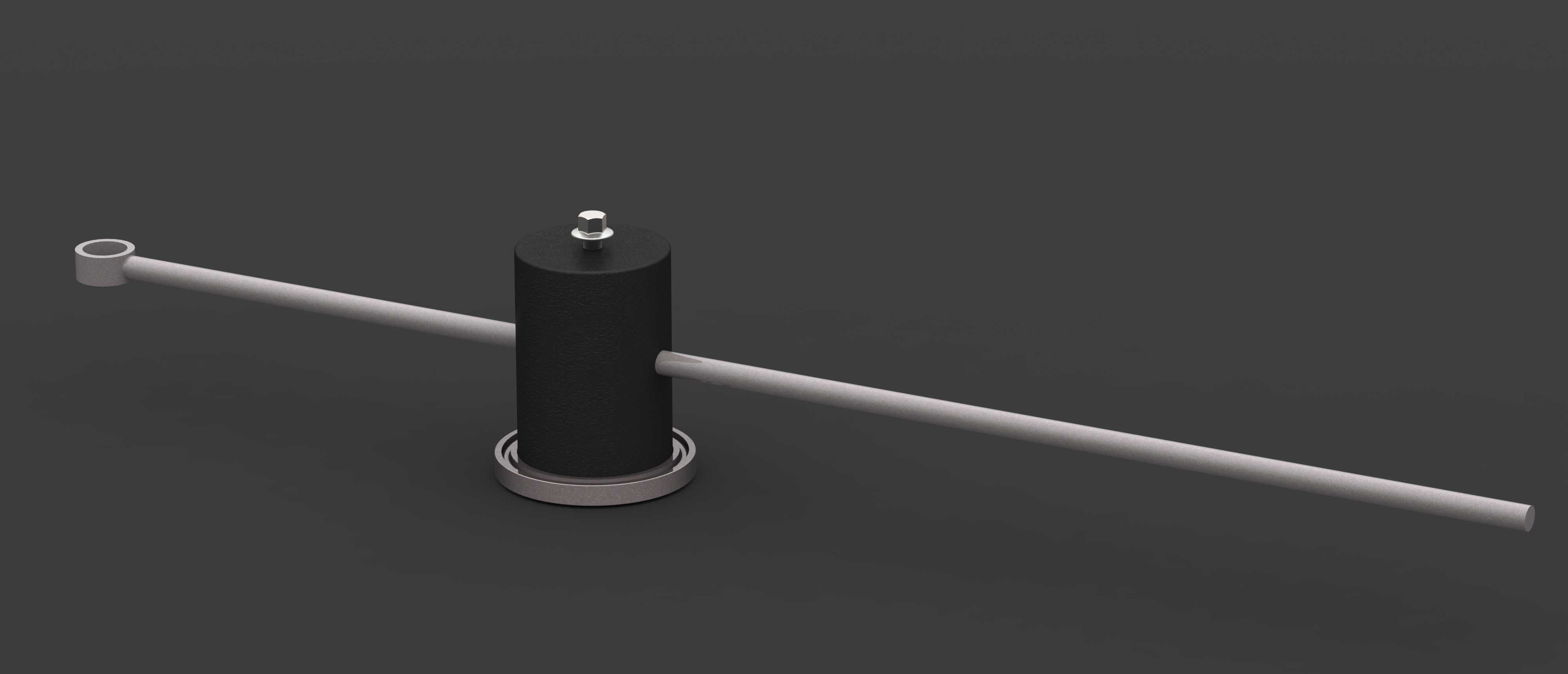

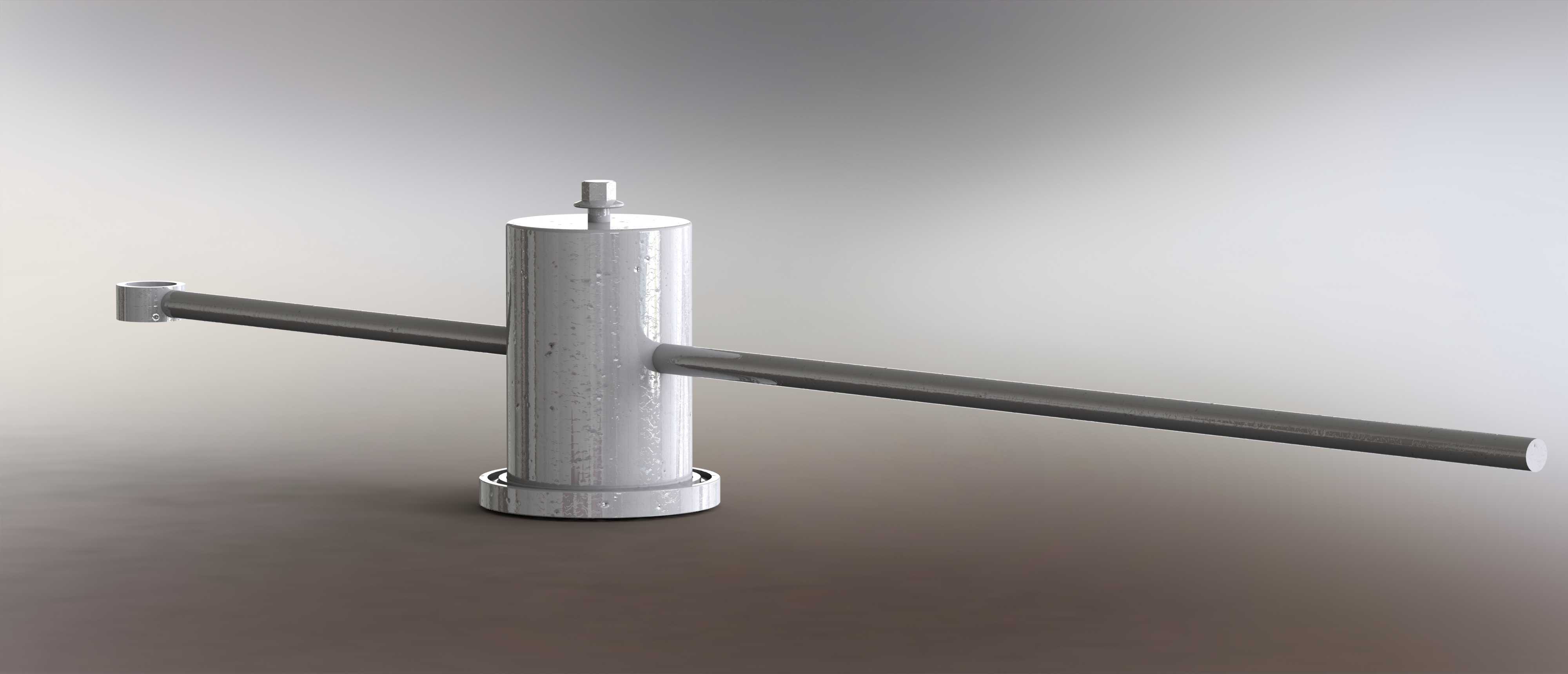

　　在金属下料、管材加工、现场修配这类作业场景里，气体火焰切割与等离子切割是应用频次极高的热切割手段，这类作业往往需要配套稳定的夹持结构来固定待加工工件，避免切割过程中工件移位导致切口偏差、坡口角度不符要求，甚至引发安全隐患。这款圆形夹持工装正是针对这类切割作业的实际需求设计，整体采用立式圆柱主体搭配横向穿杆的结构形式，主体底部设置法兰式安装底座，可通过螺栓锁紧固定在工作台、临时支架或者现场作业的钢结构平台上，安装时需保证主体轴线与待切割工件的进给方向垂直，避免穿杆伸出后出现倾斜，影响工件装夹的同轴度。

　　工装的核心夹持功能通过主体内部的锁紧机构实现，横向穿杆可沿主体的水平通孔做轴向滑动，调整伸出长度以适配不同长度的待加工管件、棒料，顶部设置的锁紧旋钮旋转后可压紧穿杆外壁，实现任意位置的锁止，无需额外配置垫块或者辅助卡具，单人即可快速完成装夹调整。穿杆的端部设置有圆形定位止口，可套入待切割的圆形管材内孔，或者配合外部卡爪固定棒料外圆，保证工件在切割过程中不会出现周向转动，当需要进行圆周方向的等分切割、坡口加工时，还可在穿杆上加装角度刻度环，配合主体上的定位销实现定角度旋转锁止，满足多角度切割的装夹需求。

　　从设计思路来看，这款工装没有采用复杂的液压或者气动夹紧结构，整体零件全部可采用常见的圆钢、钢管、螺栓等废弃边角料加工制作，主体圆柱可采用无缝钢管车削两端端面后焊接底部法兰，横向穿杆采用冷拔圆钢加工，表面做简单的防锈处理即可投入使用，加工难度极低，不需要高精度的加工设备，小型机加工车间甚至现场维修班组都可自行制作。工装的整体尺寸控制较为紧凑，主体圆柱高度约为穿杆直径的8倍，保证锁紧时的支撑刚度，穿杆的直径可根据常见待加工管材的内孔范围设置为常用规格，比如适配直径20mm到50mm的圆形工件，安装底座的法兰直径设置为主体直径的1.8倍，预留四个均布的螺栓安装孔，可适配M8到M12的常规安装螺栓，安装时不需要对作业平台做特殊改造，只要有平整的安装面即可完成固定。

　　实际作业过程中，这款工装可有效降低切割作业的装夹辅助时间，以往切割圆形管材时往往需要两名工人配合，一人扶持工件一人操作割炬，使用这款工装后单人即可完成装夹与切割操作，切割时工件的稳定性大幅提升，切口的直线度、圆度都能得到有效保证，尤其是在进行管材相贯线切割、管口坡口加工时，稳定的夹持可避免割炬抖动导致的切口缺肉、挂渣过多等问题，减少后续打磨修整的工作量。工装的横向穿杆可根据加工需求更换不同直径的规格，不需要更换整个主体，只需要加工对应直径的穿杆即可适配更多尺寸的工件，主体内部的锁紧压块采用铜质材料制作，长期锁紧也不会划伤穿杆表面，延长穿杆的使用寿命，日常维护只需要定期在锁紧螺纹处涂抹润滑脂，避免切割产生的氧化渣进入螺纹缝隙导致旋钮卡滞即可。

　　在现场抢修、小型钢结构加工、五金修配这类没有大型数控切割设备的场景下，这类简易可靠的夹持工装实用性极强，不需要复杂的操作培训，新入职的作业人员经过简单讲解即可熟练使用，工装整体没有易损的电子元件或者精密传动结构，即使在切割产生的高温、氧化渣飞溅的恶劣作业环境下，也能长期稳定工作，不会因为粉尘、高温出现故障。设计时特意将锁紧旋钮设置在主体顶部，作业人员站在工装侧面即可完成锁紧操作，不需要探身到切割作业区域内，避免被割炬的高温焰流或者飞溅的熔渣烫伤，操作安全性也得到了提升。穿杆伸出主体的长度可根据工件长度自由调整，当加工短工件时可将穿杆大部分收回主体内部，减少穿杆的悬伸长度，提升装夹刚度，加工长工件时可将穿杆伸出足够长度，配合端部的辅助支撑可实现一米以上长管材的装夹固定，适配范围覆盖了日常维修、小型加工中绝大多数圆形金属工件的切割装夹需求。
