沃曼结构砾石泵工业输送设备

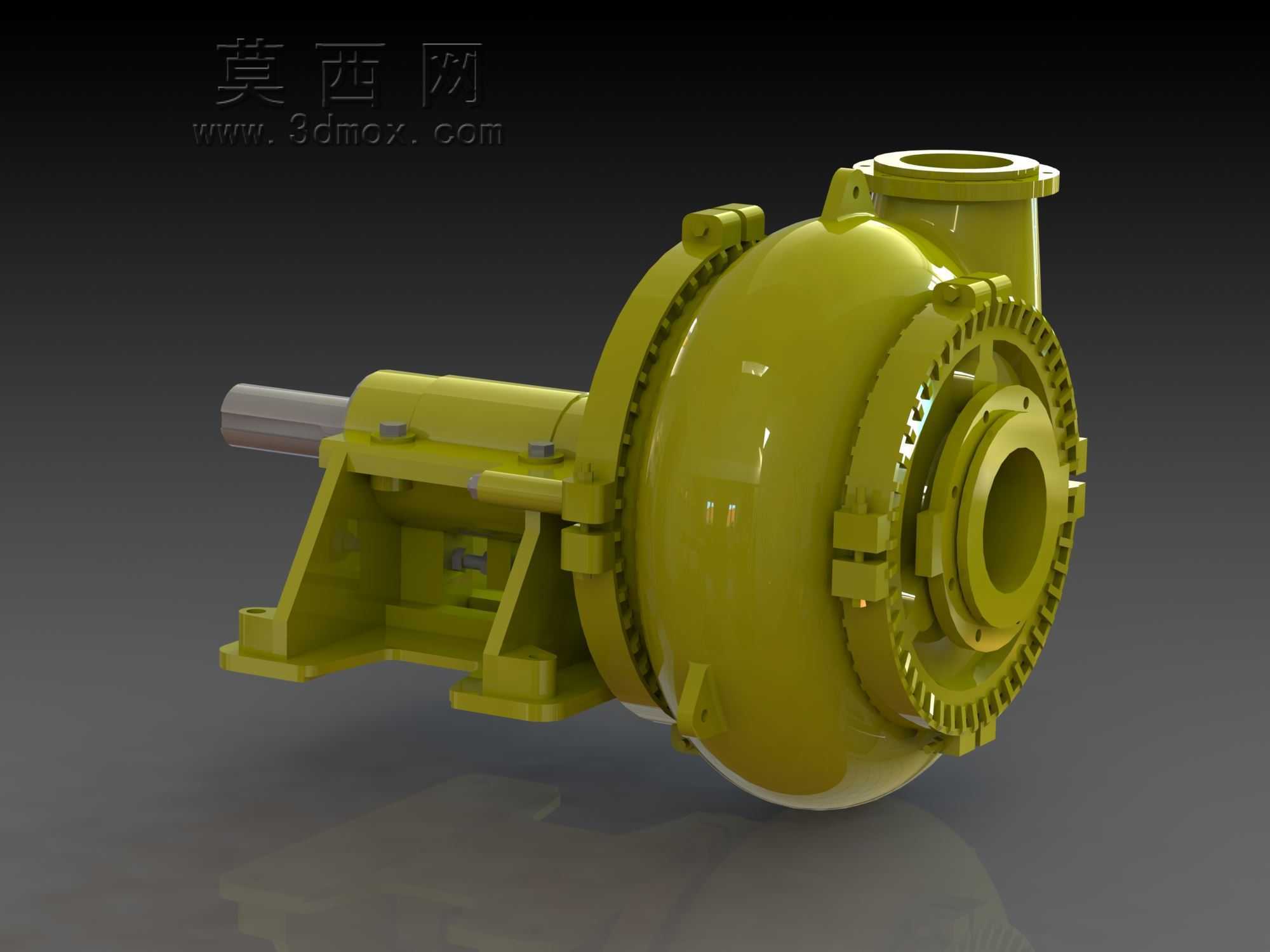

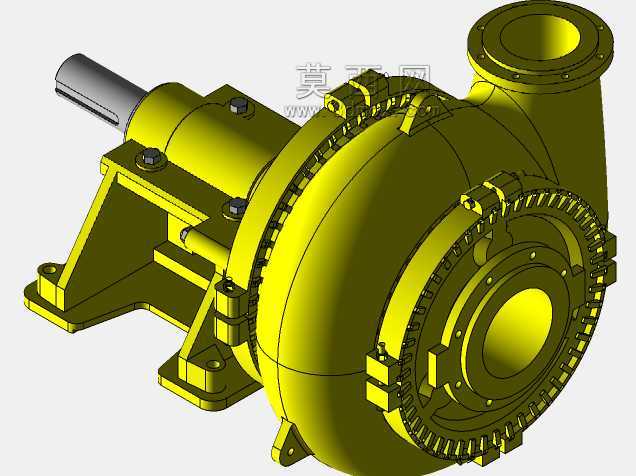

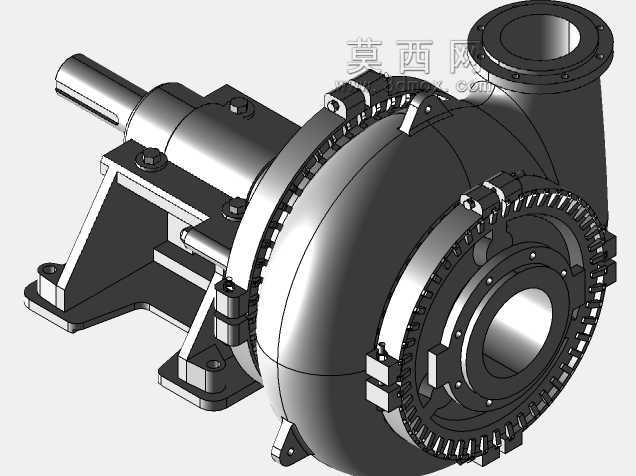

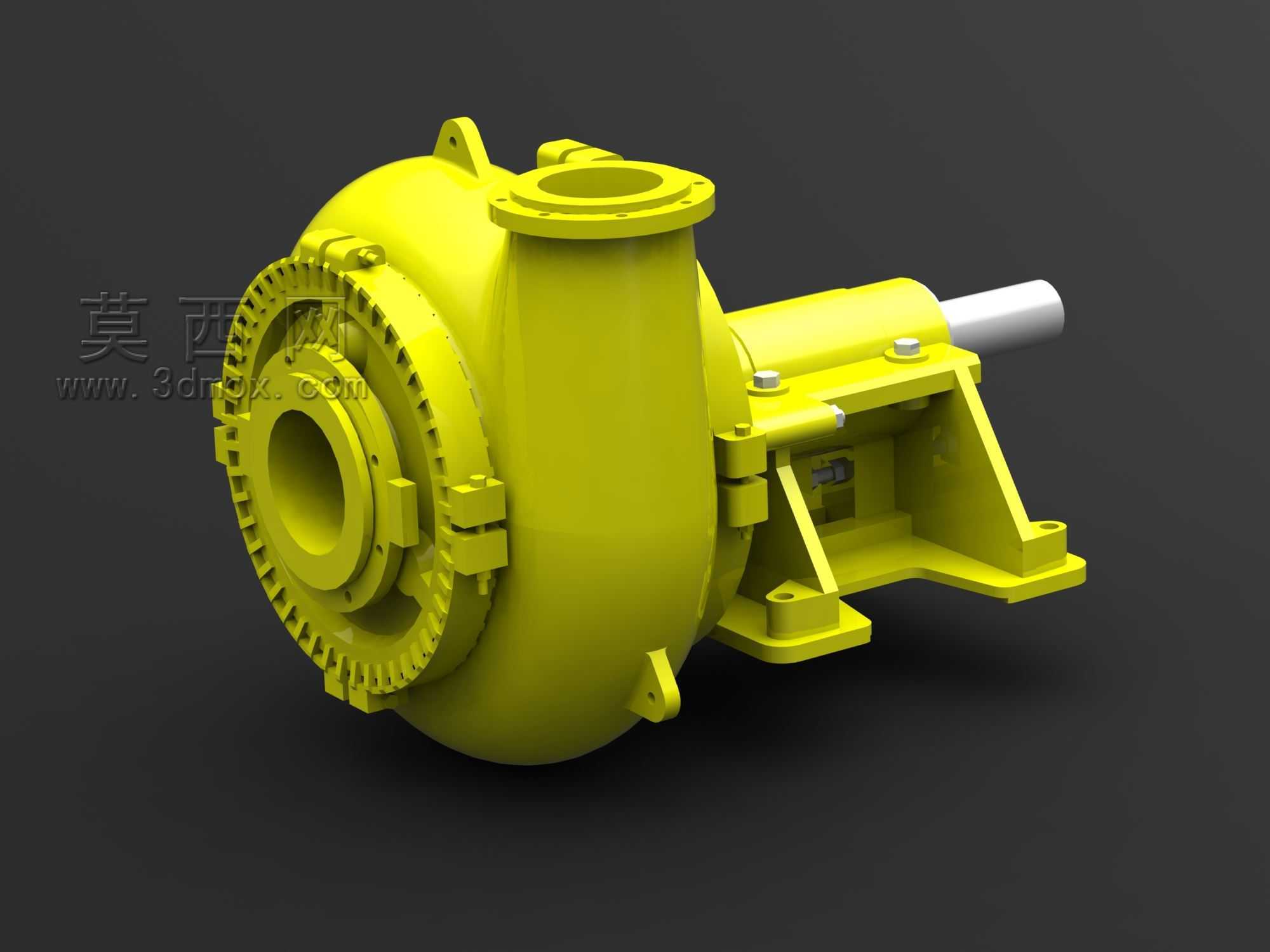

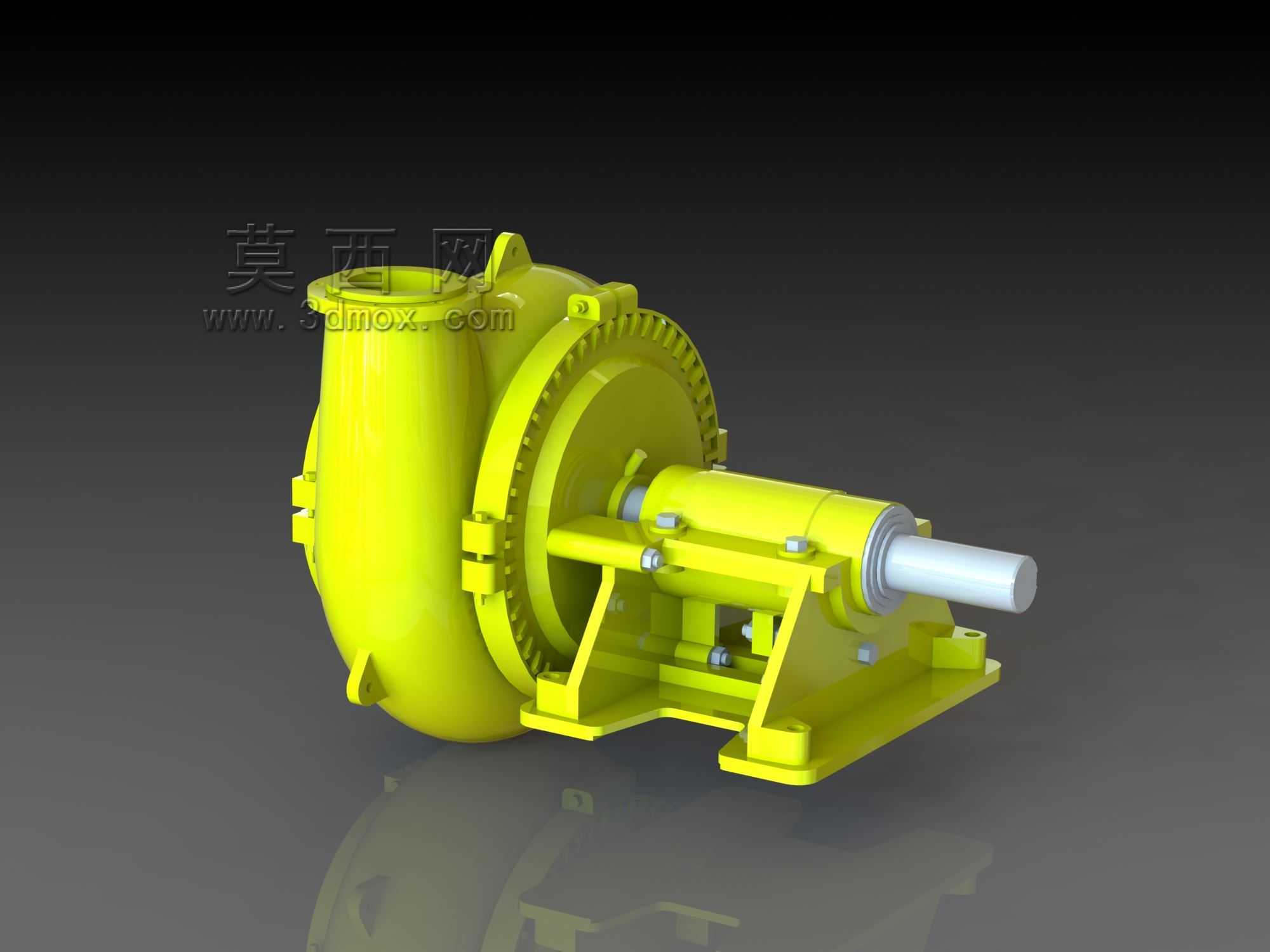

　　在矿山尾矿输送、河道疏浚抽砂、建筑工程泥浆转运这类大颗粒固液混合介质输送场景里，普通离心泵很容易因为流道狭窄出现叶轮卡滞、过流部件快速磨穿的问题，这款砾石泵的结构设计就是针对这类严苛工况做的定向优化。从整体结构来看，泵体采用了前后可拆分的双壳结构，外层的泵壳托架承担整体安装定位与结构支撑的作用，内层过流件可以根据输送介质的磨蚀性更换不同材质的配件，不用整体拆解泵体与进出口管路就能完成易损件更换，能大幅缩短现场维护的停机时长。过流通道的设计做了加宽处理，叶轮采用了大通道的开式结构，没有狭窄的叶片间隙，能够顺利通过直径达到泵入口口径六成以上的固体颗粒，避免长纤维杂物、大粒径砾石在泵腔内堆积卡滞，

　　输送含大颗粒固体的浆体时不会出现流道堵塞的问题。泵的进出口采用了水平同轴的布置方式，入口为轴向水平吸入结构，出口可以根据现场管路布置需求调整旋转角度，适配不同方向的管路对接需求，不用额外加装异形转接法兰就能适配多数现场的管路走向。安装底座采用了一体化的铸铁焊接结构，轴承座与泵体的安装定位面做了整体铣削加工，保证泵轴与电机轴的同轴度公差控制在0.1mm以内，避免运行过程中因为轴系不同心出现的振动超标、轴承过早失效的问题。轴封结构预留了两种安装位置，可以根据现场的使用压力选择填料密封或者机械密封，填料密封结构适合浆体浓度高、颗粒硬度大的工况，维护成本低；机械密封结构适合输送不允许有泄漏的介质场景，运行过程中无滴漏，

　　能满足不同工况的密封需求。轴承组件采用了两端支撑的结构设计，靠近叶轮端配置了双列滚子轴承承担径向载荷，远离叶轮端配置了角接触轴承承担残余轴向力，轴承腔的润滑空间做了加大设计，能存储足够的润滑脂，保证连续运行状态下轴承温度不会超过75摄氏度，延长轴承的更换周期。泵体与泵盖的连接位置采用了锥面定位加螺栓锁紧的结构，密封面配置了可更换的橡胶密封垫，装配时不需要额外涂抹密封胶就能保证高压工况下的密封性能，拆解重装时也不会因为密封面残留旧胶出现密封失效的问题。叶轮与泵轴的连接采用了梯形螺纹加止动垫片的锁紧结构，泵轴正转运行时螺纹会越转越紧，不会出现叶轮松动脱落的问题，同时轴上配置了可更换的轴套，避免浆体直接冲刷磨损泵轴本体，

　　维护时只需要更换成本更低的轴套就能保护核心的轴类零件。从安装边界来看，这款泵的底座安装孔采用了长圆孔设计，横向与纵向的安装调整余量达到20mm，现场安装时可以小幅调整泵的位置来适配管路的对接误差，不需要重新加工基础的预埋螺栓孔。泵的整体重心落在底座的中心区域，运行时的振动幅值控制在0.05mm以内，不需要做额外的混凝土基础减震处理，搭配标准的槽钢机座就能直接安装在移动泵站或者固定平台上。在实际选型应用中，这款泵可以搭配调速电机使用，根据输送浆体的浓度与输送距离调整运行转速，在输送低浓度清水介质时可以适当提高转速提升输送效率，输送高浓度大颗粒浆体时降低转速减少过流部件的磨损速度，兼顾输送效率与易损件使用寿命。流道的型线采用了圆弧过渡设计，浆体在泵腔内流动时没有局部的高速冲刷区，能减少固体颗粒对过流壁面的切削磨损，相比普通同口径的渣浆泵，过流件的使用寿命能提升40%以上。泵体上方预留了注水排气孔，首次启动前可以通过排气孔排净泵腔内的空气，避免出现气缚导致泵无法正常吸液，运行过程中也可以通过这个孔监测泵腔内的压力状态，判断是否存在入口堵塞的问题。轴承座外侧配置了防尘密封结构，能阻挡外界的粉尘、浆体飞溅进入轴承腔，避免润滑脂被污染导致的轴承磨损，在多粉尘的矿山、施工现场使用时也能保证轴承组件的运行可靠性。
