两英寸旋塞式流体控制阀结构设计

　　在油气开采地面管汇、油田压裂作业管线、高压流体输送工位这类需要快速截断或切换介质流向的场景里，两英寸规格的旋塞阀一直是现场选型的高频部件，这类阀件相比同通径的球阀、闸阀，流道阻力更小，开关行程更短，带压操作时的扭矩表现更稳定，尤其适合需要频繁启闭、介质含少量固体颗粒的工况。从结构设计逻辑来看，这款两英寸旋塞阀采用了金属密封配合的旋塞启闭结构，核心的塞体开有与管路通径匹配的直流道，当塞体旋转90度时，流道与管路轴线完全对齐即可实现全通径导通，旋转至垂直位置时塞体侧壁完全封堵管路接口实现截断，相比带螺纹升降的闸阀，没有阀杆升降带来的外部空间占用，也不存在闸板卡入固体颗粒导致密封面划伤的问题。阀体部分采用了等径流道的变径壳体设计，

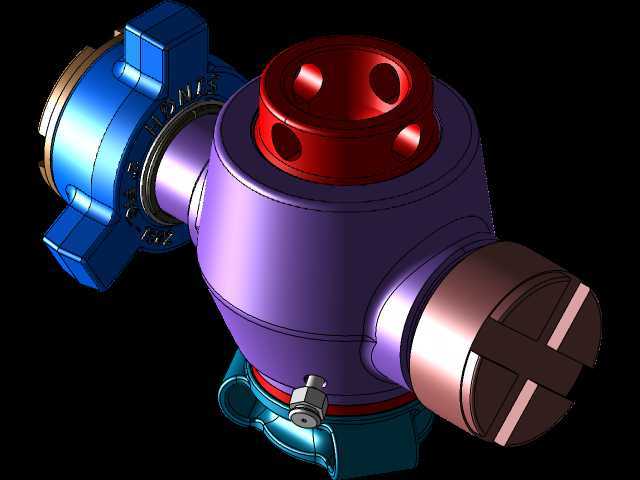

　　两端的连接结构适配现场常用的由壬连接方式，其中一侧带翼形锁紧结构的接头可以在不借助大型工装的情况下完成快速拆装，另一侧的平接端可以对接同规格的硬管或软管总成，安装时不需要额外预留阀杆操作的上方空间，仅需要在阀体侧部预留扳手操作的旋转空间即可，整体安装边界控制在通径的3.5倍范围内，适合管排密集的撬装设备内部布置。顶部的红色操作端设计有对称的扳手卡槽，既可以使用标准F扳手操作，也可以配套气动执行器实现远程自动控制，操作端的密封采用了多级填料密封结构，底部设置有可调节的压盖结构，当出现微量外漏时可以通过紧固压盖螺栓补偿密封件的磨损量，不需要整体拆解阀件即可完成现场维护。阀体下部的排污螺塞设计在流道最低位置，在管线检修或长期停用前，

　　可以打开螺塞排空阀腔内部的残留介质，避免冬季冻裂阀体或者介质沉积结焦影响塞体转动。从实际使用的角度看，这款旋塞阀的塞体与阀体密封面采用了锥面配合设计，加工时通过配研保证密封面的贴合度，相比平面密封的结构，在带压状态下介质压力会辅助推动塞体压紧密封面，压力越高密封性能越稳定，不会出现高压下内漏量增大的问题。流道内部没有多余的节流凸台，介质通过时的压损仅为同通径截止阀的15%左右，输送含砂压裂液、原油、清水等介质时不会出现局部涡流导致的阀体冲蚀问题，长期使用的维护周期比普通闸阀长两倍以上。在三维建模过程中，所有配合面的公差都按照高压流体设备的设计规范设定，塞体与阀体的配合间隙控制在0.02-0.04mm之间，既保证转动灵活不会出现卡滞，

　　也不会因为间隙过大导致密封失效，两端连接螺纹的同轴度公差控制在0.05mm以内，避免安装后出现管路附加应力导致阀体变形。操作端的卡槽尺寸适配行业通用的操作工具，不需要定制专用扳手即可完成现场操作，外部的结构棱角都做了R3以上的圆角处理，避免现场安装作业时磕碰伤人，也减少了应力集中导致的阀体开裂风险。对于管路设计人员来说，这款阀件的三维模型可以直接导入管路装配体中做干涉检查，提前验证安装空间是否足够，操作时是否会和周边的管线、支架产生碰撞，也可以通过模型提取重量、重心参数，做管系的应力校核计算，避免现场安装后出现管系振动超标的问题。
