工业多回路低压控制柜柜体结构设计

项目分类:配电柜 发布时间:2021-11-08 ID:370815
  • 工业多回路低压控制柜柜体结构设计

  在工业配电与车间设备电控改造项目里,这类多回路低压控制柜是现场动力分配、设备逻辑控制的核心载体,多数落地安装在生产车间的电控隔间、生产线旁的独立电控区,或是中小型厂区的低压配电室内,承担着下级多个用电回路的通断控制、运行状态监测、过载短路保护的实际功能,区别于高压进线柜,这类柜体直接对接车间内的加工设备、输送线、辅助风机水泵等终端负载,日常运维中操作人员可直接通过面板上的操作元件完成单回路启停、故障复位的操作,不需要进入柜体内部触碰带电部件,大幅降低日常运维的触电风险。

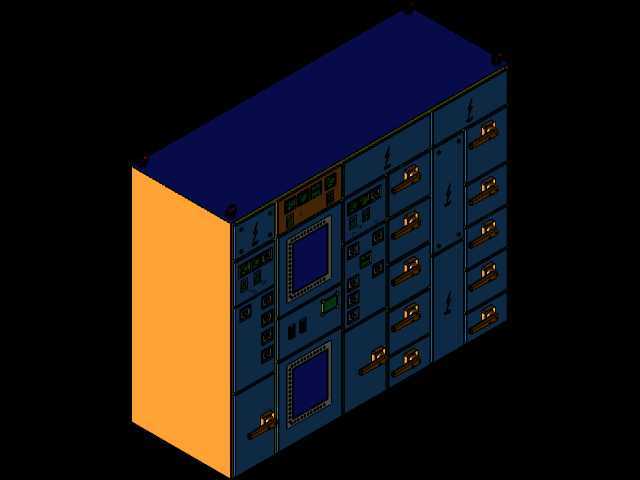

  从结构设计思路来看,这款柜体采用拼装式框架结构,侧封板与顶盖板采用独立可拆卸设计,方便现场布线阶段的线缆引入与后期元件更换,柜体正面采用多单元分隔布局,上半区域预留了人机交互界面的安装位,可嵌入安装触控显示屏、按钮指示灯组、电压电流显示表计,下半区域按回路数量划分独立的抽屉式安装单元,每个单元对应一个独立的配电或控制回路,单元间设置金属分隔板,避免单个回路出现拉弧故障时波及相邻回路,提升柜体整体的运行安全性。柜体左侧预留了独立的进风散热通道位置,可根据柜内元件发热量选配轴流风机散热组件,顶部预留了吊装孔位与母排安装空间,满足大电流进线的安装需求,底部设计了可调节的安装脚座,可适配现场地面不平整的安装工况,同时预留了线缆进线的敲落孔,支持底部桥架进线与侧边穿管进线两种布线方式,适配不同厂区的布线施工习惯。

  从安装边界来看,这类柜体的深度尺寸适配常规靠墙安装或背对背双排安装的电控室布局,正面操作预留空间满足运维人员开门操作、抽出抽屉单元的最小距离要求,柜内的元件安装梁采用可调节孔位设计,可根据实际选型的断路器、接触器、继电器的尺寸灵活调整安装位置,不需要额外打孔修改框架结构。面板上的操作元件布局遵循运维操作的人机工程逻辑,常用的总停按钮、电源指示灯布置在面板最易触碰的右上区域,各分回路的操作手柄按从上到下、从左到右的顺序对应车间内设备的排布顺序,减少运维人员找对应回路的时间成本。柜内的布线槽采用分舱设计,强电动力线与弱电信号线走独立的布线通道,避免强电干扰影响控制信号的传输稳定性,每个抽屉单元都设置了机械联锁装置,只有在分断位置才能抽出抽屉,防止带负荷拉抽屉引发的安全事故。

  在实际项目应用中,这类柜体的结构设计可覆盖从几十安培到数百安培的总进线电流需求,通过调整内部母排的规格、抽屉单元的数量,可适配不同规模的生产线配电需求,不需要重新设计整体柜体框架,只需要调整内部安装板的排布即可完成不同配置的柜体设计,大幅缩短非标电控项目的设计周期。柜体的门板与框架接触位置设置了连续的密封胶条,可满足普通工业车间的防尘防护要求,防止车间内的金属粉尘、切削液雾气进入柜内堆积在元件表面,降低元件绝缘失效的风险。柜门内侧预留了图纸袋的安装位置,可放置柜内的电气原理图、接线图、端子排布表,方便后期运维人员快速查阅图纸排查故障。
