嵌入式三相四线电子式电能计量装置结构

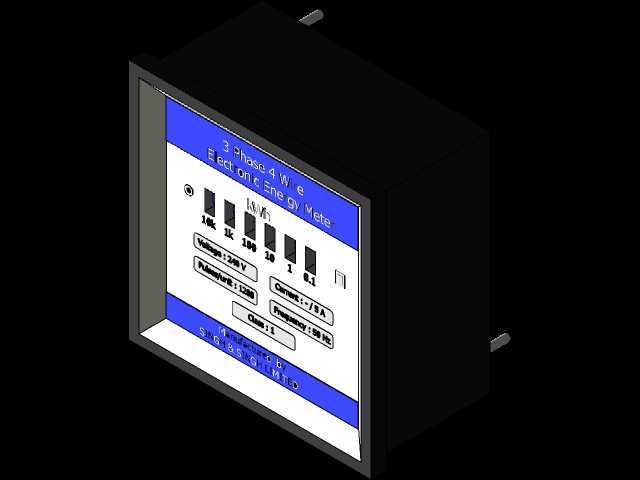

　　在低压配电终端的计量场景里，这类嵌入式安装的三相四线电子式电能表，是工业厂房动力配电、商业综合体楼层配电、民用建筑总进线柜里的核心计量部件，承担着三相回路有功电能累计、运行参数实时采集的作用，替代传统感应式机械电能表，解决了机械表磨损大、精度漂移快、负载适应范围窄的问题。从结构设计来看，这款表采用标准面板嵌入安装形式，外壳为阻燃ABS注塑成型的方型壳体，后部延伸出接线腔体，两侧预留的安装卡扣适配常规配电柜面板的开孔尺寸，安装时仅需将表体从面板正面推入开孔，卡扣自动卡紧在面板背面，无需额外螺丝固定，大幅提升柜内装配效率，面板与柜体贴合处设计有一圈密封凸筋，能够阻挡柜内粉尘、凝露侵入表体内部，适配配电房多尘、温湿度波动大的运行环境。

　　前面板的人机交互区域做了分区布局，上部为标识区，印刷三相四线电能表的制式说明，中部为计数显示窗，采用字轮式计数结构搭配状态标识位，能够直观显示累计电能数值，即使在断电状态下字轮显示的数值也不会丢失，避免掉电数据丢失的问题；显示窗下方排布了额定电压、额定电流、接线方式、脉冲常数等参数标识区，方便运维人员现场核对表计参数与回路匹配性，面板下部预留的脉冲输出、状态指示区域，能够输出计量脉冲信号供远程采集终端读取，满足配电自动化改造的抄表需求。设计过程中重点考虑了柜内安装的空间兼容性，表体后部的接线端子排布采用分层错位设计，强压进线端子与信号输出端子做了物理隔离，避免接线时强电串入信号回路损坏采集设备，端子的接线空间预留了足够的压线余量，

　　适配10平方及以下的铜芯导线接入，满足三相四线回路最大电流规格下的接线需求，表体整体深度控制在常规柜内安装的允许范围内，不会与柜内的母线、断路器等其他部件产生干涉。从实际应用的适配性来看，这款表的结构设计兼顾了现场运维的便利性，面板拆卸无需专用工具，运维人员可直接从正面拆下前面板完成内部参数校准、电池更换等操作，无需将整个表体从柜内拆出，减少停电维护的时间；外壳的散热结构做了隐蔽式设计，在壳体侧面开设格栅式通风槽，既保证内部电路工作时的热量能够散出，又避免大尺寸杂物进入表内造成电路短路，适配长期连续运行的配电计量场景。在建模过程中，对表体的安装卡扣、面板凸筋、端子排布等细节都做了1:1的结构还原，能够直接用于配电柜的面板开孔干涉检查、柜内布局仿真，也可作为配电设备三维选型的可视化参考，帮助结构设计人员在柜体设计阶段就确认表计的安装空间、接线操作空间是否充足，避免后期装配时出现尺寸不匹配的问题。
