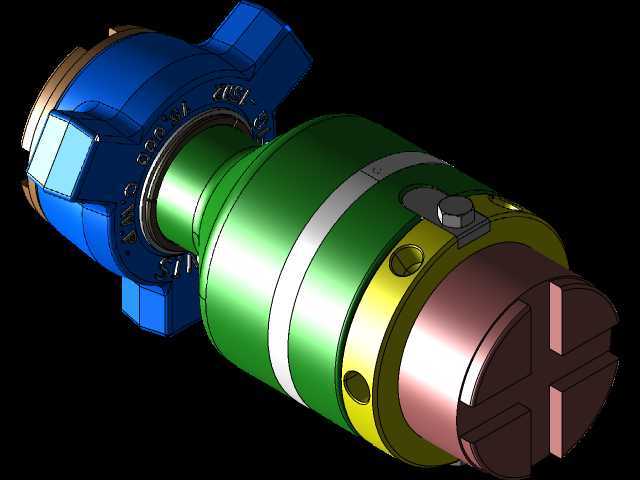

两英寸直列式单向止回阀结构设计

　　在油气输送、化工流体管路、高压水系统的现场布管作业中，止回阀是避免介质倒流引发水锤、泵组反转、上游介质污染的核心管路元件，这款两英寸通径的直列式止回阀，采用同轴直通的结构布局，完全适配两英寸公称通径的标准管路安装场景，无需额外变径接头即可直接串接在管路中，相比角式止回阀，直列结构的流道走向与管路轴线完全重合，介质流经时的转向损失更小，流阻系数更低，尤其适合对管路压损控制要求严格的长距离输送管线、闭式循环水系统、高压液压回路等场景。从结构设计逻辑来看，这款阀件采用轴向密封的止回结构，内部启闭件依靠介质正向流动的推力自动开启，当介质出现反向流动趋势时，启闭件在介质反向压力与内置复位结构的共同作用下快速贴合密封面，实现管路的自动截断，

　　全程无需人工干预或外部动力输入，属于被动式自动工作的阀件，能够在系统突发停泵、阀门误操作等异常工况下瞬间完成截断动作，避免倒流介质对上游设备造成冲击。在安装边界的设计上，这款阀件的两端接口采用行业通用的标准连接形式，一端为带翼形锁紧结构的快速连接端，适配现场常用的高压软管快接接头，无需额外工具即可完成快速装拆，适合需要频繁拆装检修的移动式泵站、临时输送管路场景；另一端为刚性连接端，可通过法兰或螺纹形式与固定管路刚性连接，安装时只需保证阀件上标注的流向箭头与管路介质流向一致即可，没有严格的安装方位限制，水平、垂直甚至倾斜布管的管路都能正常使用，大幅降低了现场安装的适配难度。从结构细节来看，阀件的主体采用分段式组合结构，

　　不同功能段通过螺纹加密封圈的形式连接，既保证了整体的耐压强度，也方便后期拆解检修更换密封件、启闭件等易损部件；阀体外部不同功能段采用差异化的表面处理，与介质接触的流道部分做了光滑精加工处理，减少介质流动时的紊流产生，外部连接部位做了强化处理，能够承受安装时的锁紧力矩，避免装拆过程中出现阀体变形。在功能特性上，这款直列式止回阀的启闭行程短，反向截断的响应速度快，相比旋启式止回阀，不会出现启闭件摆动卡滞的问题，适合介质流向切换频繁、压力波动较大的工况；密封面采用硬质密封搭配软质密封的复合结构，既能够耐受高压介质的长期冲刷，也能保证低压工况下的密封可靠性，不会出现低压反向渗漏的问题。在实际选型应用中，

　　这款两英寸规格的止回阀通流能力匹配两英寸管路的额定流量，不会成为管路的通流瓶颈，整体轴向长度控制在合理范围内，不会占用过多的管路安装空间，对于布管空间紧凑的设备集成场景、车载移动泵站、井下流体输送管路等空间受限的场景尤为适用。设计过程中充分考虑了现场使用的各类极端工况，阀体的壁厚经过耐压校核，能够满足常规中高压流体管路的工作压力要求，外部的锁紧翼结构做了加厚处理，现场使用管钳或敲击扳手进行锁紧操作时不会出现断裂变形，启闭件的导向结构采用同轴导向设计，启闭过程中不会出现偏磨，长期使用依然能保证密封副的对中精度，延长阀件的整体使用寿命。
