带手轮调节结构的管路阻风门装置

　　在油气集输、化工流体输送、井下作业配套的管路系统中，这类带手轮调节的阻风门装置，主要承担管路内流体通断、节流控流的核心作用，区别于常规闸阀、球阀的快开快关特性，它的调节精度更适配需要缓慢改变管路通径、精准控制介质流量的工况场景，比如采油树配套的节流控流环节、测试管路的流量校准支路、低压流体输送系统的压力调节段，都能见到这类结构的身影。

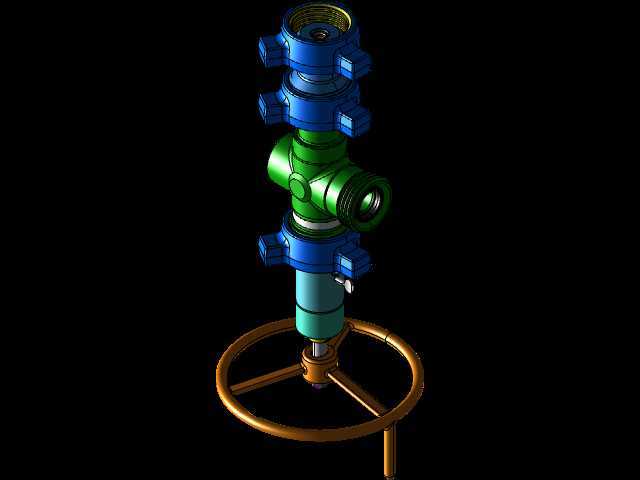

　　从结构设计逻辑来看，整个装置采用上下多段式组合布局，底部的铜质手轮是操作端，通过阀杆的螺旋传动副带动内部的节流阀芯做轴向位移，手轮的三辐条结构在保证操作扭矩传递强度的同时，尽可能减少了材料用量，轮缘的整圈设计适配现场操作人员戴劳保手套操作的场景，不会出现硌手、打滑的问题，手轮中心的阀杆密封段采用多级填料密封结构，避免介质从阀杆配合间隙泄漏，这部分的配合公差在建模时严格控制在H7/f6的间隙配合范围，既保证阀杆升降顺畅，又能满足密封件的压缩量要求。

　　中部的绿色主体是阀体的核心流道段，采用侧出式三通结构，垂直方向是介质的主流通路，侧向接口是支路引出或者测压接口，阀体内部的流道做了圆弧过渡处理，避免直角结构造成的介质紊流、冲蚀磨损，尤其是在含砂流体的输送场景中，流道的顺滑过渡能大幅降低局部冲蚀速率，延长阀体的使用寿命。上下两组蓝色的连接组件是卡箍式连接结构，区别于法兰连接的螺栓紧固方式，这种卡箍结构拆装速度更快，适合需要频繁更换节流元件、现场维护空间受限的作业场景，卡箍的锁紧凸耳做了加厚处理，能够承受管路内的额定工作压力，不会出现锁紧失效的问题。

　　顶部的接口是内螺纹连接端，适配同规格的外部管路连接，建模时螺纹的牙型、螺距严格遵循行业管螺纹标准，保证现场安装时的互换性，不会出现螺纹错牙、密封失效的问题。整个装置的安装边界需要注意，底部手轮的操作空间需要预留至少300mm的旋转半径，避免手轮转动时和周边管线、设备发生干涉，侧向接口的中心距底部安装基准面的尺寸，在建模时已经按照现场常用的安装间距做了适配，不需要额外做配管调整。

　　在功能特性上，这类阻风门的节流调节是线性的，手轮每转动一圈，阀芯的升降位移对应固定的通径变化量，操作人员可以通过手轮的转动圈数直观判断当前的开度，不需要额外加装开度指示装置，适合野外作业没有外接电源、无法安装智能传感器的场景。阀芯和阀座的密封面采用锥面配合结构，当阀门完全关闭时，锥面的线密封结构能够实现零泄漏，满足管路切断的要求，在节流状态下，锥面的节流缝隙能够让介质平稳通过，不会产生强烈的振动和噪声。

　　建模过程中，所有的配合面都做了装配干涉检查，尤其是阀杆和填料函、阀芯和阀座、卡箍和阀体配合面这些关键位置，没有出现过盈或者间隙过大的问题，各个零件的壁厚都按照额定压力下的强度要求做了校核，在满足强度的前提下尽可能减轻整体重量，方便现场搬运和安装。阀体外部的加强筋布局，对应内部流道的压力集中区域，能够在不增加过多壁厚的情况下提升阀体的承压能力，避免高压工况下阀体出现变形、开裂的问题。

　　在实际选型应用中，这类装置可以根据输送介质的腐蚀性、温度参数，更换不同材质的阀芯、密封件，比如输送腐蚀性介质时可以将阀芯更换为不锈钢材质，密封件更换为氟橡胶材质，不需要改动整体的外部安装尺寸，适配性很强。现场安装时只需要保证上下接口和管路的同轴度，卡箍锁紧时对称拧紧锁紧螺栓，就能保证密封性能，后期维护时只需要拆开上部卡箍，就能更换内部的节流阀芯和密封填料，不需要将整个阀体从管路上拆下，大幅降低了维护的工作量和停机时间。
