16U标准机架式电气开关柜内部结构设计

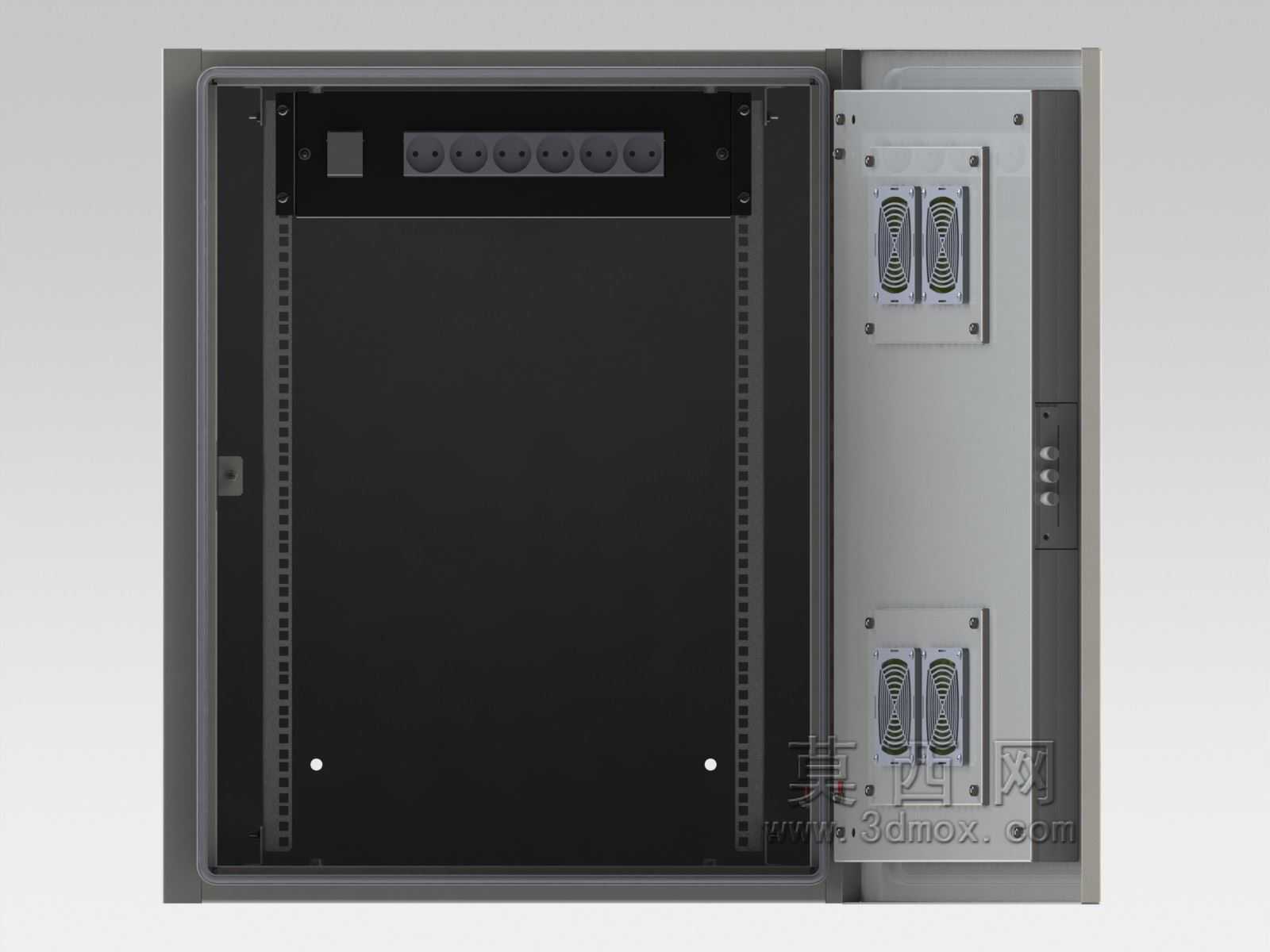

　　在弱电工程、小型机房配电、工业设备本地电控场景中，16U规格的机架式开关柜是兼顾安装密度与运维便利性的常用配电载体，这类柜体的三维结构设计需要同时匹配标准机架安装规范、内部元器件排布逻辑、现场布线与散热需求，不能仅做外壳的几何建模，要把实际安装、运维、防护的工程细节全部融入结构设计中。从内部结构来看，柜体主安装腔采用标准19英寸机架安装立柱，立柱上预留连续的模数化安装孔位，孔位间距严格匹配通用电气元器件、导轨插座、接线端子排的安装尺寸，立柱与柜体侧板之间预留足够的走线空间，侧面可固定理线架、扎线杆，方便强电、弱电线缆分离布设，避免不同电压等级线缆之间的信号干扰。柜门内侧的安装区域做了分区设计，

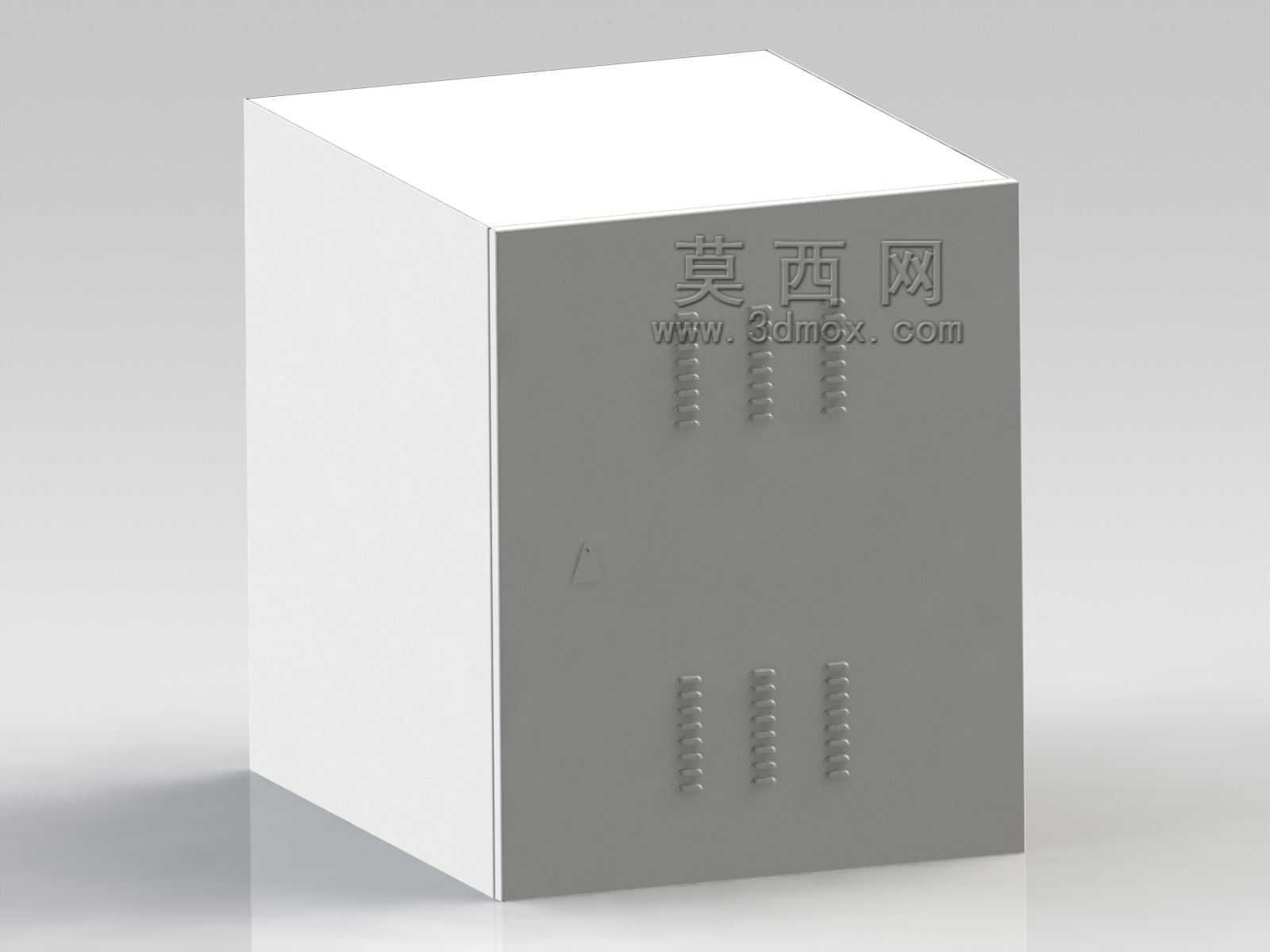

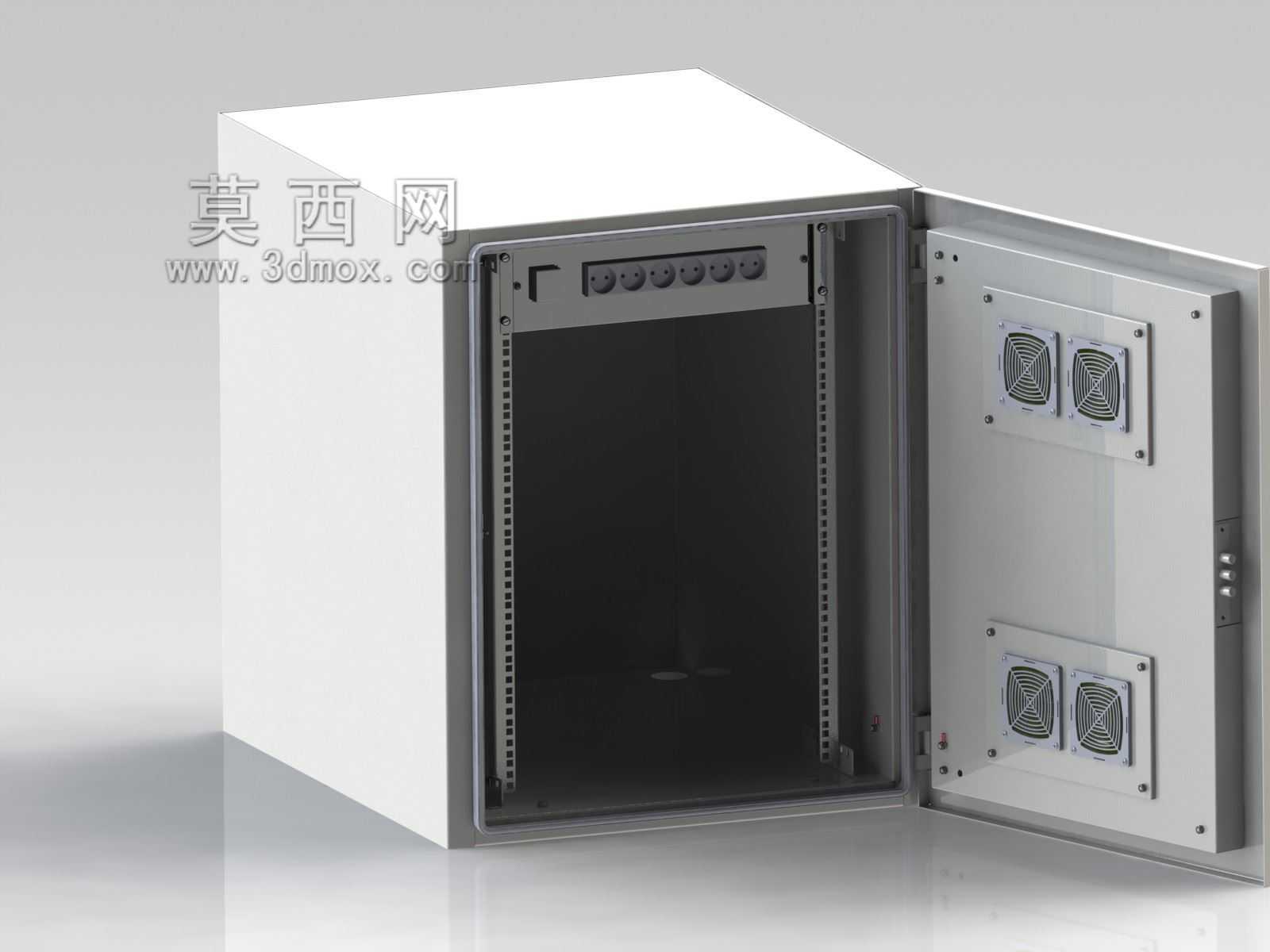

　　上下两组通风散热组件对应内部发热元器件的安装位置，散热组件采用防尘网加通风栅的组合结构，既保证柜内外空气对流带走元器件工作产生的热量，又能阻挡外界粉尘、飞虫进入柜体内部，降低元器件积灰导致的绝缘下降、接触不良等故障概率。柜门与柜体主体的连接采用暗藏式铰链，开合角度满足运维时完全敞开内部安装腔的需求，不会因为柜门开启角度不足遮挡操作空间，柜门侧边预留接地端子安装位，保证金属柜门与柜体主接地排可靠连通，满足电气安全防护的要求。柜体的安装边界完全匹配标准19英寸机架的安装尺寸，16U的高度对应机架上连续16个标准安装单元，深度方向预留足够的元器件安装余量，既可以安装导轨式断路器、交流接触器这类常规低压配电元件，也能容纳小型PLC模块、

　　开关电源、信号隔离器这类工控元器件，不会出现元器件深度超差导致柜门无法闭合的问题。设计过程中，柜体的板材折弯圆角、拼接缝隙都做了工程化处理，所有边缘位置做压边去毛刺设计，避免现场安装、运维人员操作时被板材锐边划伤，柜体后部预留线缆进出的敲落孔位，孔位位置对应上走线、下走线两种布线场景，现场施工时可以根据实际布线方向敲落对应位置的孔盖，不用额外在柜体上开孔，减少现场施工的工作量。内部安装板采用可拆卸式设计，安装板通过侧边的固定螺丝与柜体框架连接，需要预装元器件时可以将安装板整体拆下，在车间完成元器件预装、接线、测试后再整体装入柜体，大幅提升现场装配的效率。散热风道的设计遵循热空气上升的自然对流规律，下部进风、

　　上部出风的通道没有被安装梁、元器件遮挡，即使没有加装强制散热风扇，也能依靠自然对流带走柜内大部分热量，针对发热量较大的应用场景，预留的风扇安装位可以直接加装标准尺寸的轴流风扇，不需要额外打孔或者加装固定支架。柜体的门锁位置做了加强处理，门锁安装区域额外焊接加强衬板，避免长期开关门导致门锁松动，同时门锁采用通用型机柜锁，钥匙与同系列其他柜体通用，减少运维时需要携带的钥匙数量。在做这类柜体的三维建模时，所有安装孔位的位置、尺寸都要和实际选用的元器件标准尺寸做匹配校验，不能出现孔位错位、安装空间不足的问题，比如导轨插座的安装孔距、接线端子的导轨宽度、散热风扇的固定孔位，都要严格对应行业通用标准，保证模型导出的工程图可以直接用于生产加工，不需要二次调整尺寸。另外，柜体的接地连续性设计也在结构中做了体现，所有金属结构件之间都预留接地连接的位置，安装后可以通过接地线将所有金属部件连通到主接地点，满足低压配电设备的安全规范要求，避免柜体出现带电隐患。
