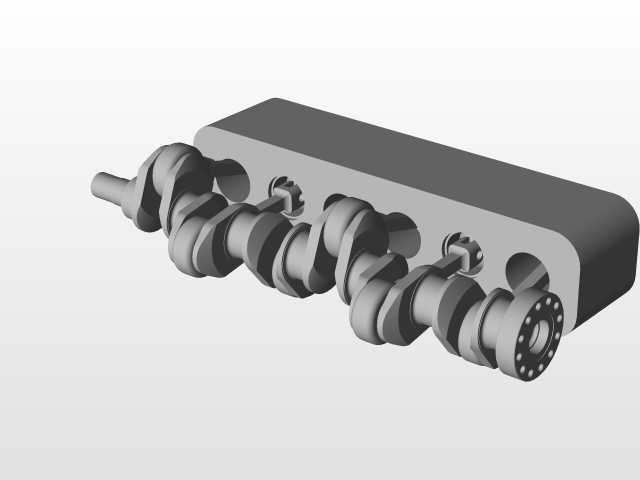

连杆轴颈的相位角按照1-3-4-2的点火间隔做了180度对称排布,保证四个气缸的做功冲程均匀错开,让动力输出的扭矩波动控制在最小范围,减少发动机运转时的整机振动。设计阶段首先要核算的是曲轴的疲劳强度,因为曲轴运转过程中要持续承受活塞连杆组传递来的爆发压力冲击,还要平衡高速旋转带来的离心力、往复运动件的惯性力,所以每个曲柄臂的过渡位置都做了大圆角沉割处理,避免应力集中导致的轴颈断裂风险,圆角位置的表面粗糙度要求控制在Ra0.8以下,部分高载荷机型还会对这个位置做滚压强化处理,提升表层金属的抗疲劳强度。曲轴的自由端预留了正时齿轮、皮带轮的安装定位面,通过半圆键实现周向定位,保证配气机构、附件驱动系统的传动相位完全匹配活塞的运动行程,在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,这套直列四缸曲轴的结构设计,完全匹配乘用车小排量四冲程发动机的工况需求,日常覆盖家用燃油车、小型工程机械动力单元、固定式发电机组动力端等多个应用场景,所有结构细节都围绕高转速下的动平衡、载荷承载、长期运行可靠性做了针对性优化。从实际装机的边界条件来看,这套曲轴的主轴颈排布完全对应直列四缸缸体的主轴承座位置,相邻主轴颈的中心距严格匹配缸心距设计要求,安装时主轴颈与缸体主轴承盖的配合间隙需要控制在0.02-0.04mm区间,既保证高速运转时的润滑油脂能形成稳定油膜,又避免间隙过大带来的径向窜动冲击。
不会出现点火正时偏差、气门碰活塞的严重故障。功率输出端设计有法兰连接结构,通过高精度定位止口与飞轮盘连接,飞轮的转动惯量可以储存做功冲程的多余能量,带动曲轴完成排气、进气、压缩三个非做功冲程的运转,同时法兰上的定位销孔位置度公差控制在0.02mm以内,避免飞轮安装偏心带来的高速动平衡超标问题。油道设计是曲轴结构里非常关键的部分,主轴颈和连杆轴颈之间设计有斜向贯通的润滑油道,来自缸体主油道的压力机油会通过主轴颈油孔进入曲轴内部油道,直接输送到连杆轴颈表面,给连杆大头轴承提供持续的压力润滑,同时带走轴颈运转摩擦产生的热量,油道的所有孔口位置都做了倒角去毛刺处理,避免润滑油流动时产生紊流,也防止加工残留的铁屑划伤轴瓦表面。
平衡块的设计完全匹配每个曲柄的偏心质量,四缸机的曲轴本身因为对称结构已经具备较好的自平衡特性,加上对应位置的平衡块配重,可以完全抵消旋转运动产生的一阶、二阶离心力,不需要额外加装平衡轴就能满足乘用车的NVH性能要求,平衡块的外形轮廓做了避让设计,不会在曲轴旋转时与缸体内壁、连杆大头发生运动干涉。从安装维护的实际场景来看,曲轴轴向窜动量通过止推片进行限位,止推片安装在中间主轴颈的两侧位置,轴向间隙控制在0.1-0.2mm区间,既给曲轴受热膨胀预留足够的伸长空间,又避免轴向窜动量过大导致的活塞偏磨、正时系统跳齿问题。轴颈表面的淬火层深度控制在3-5mm,表面硬度达到HRC55-62,保证长期与轴瓦摩擦运转时的耐磨性能,

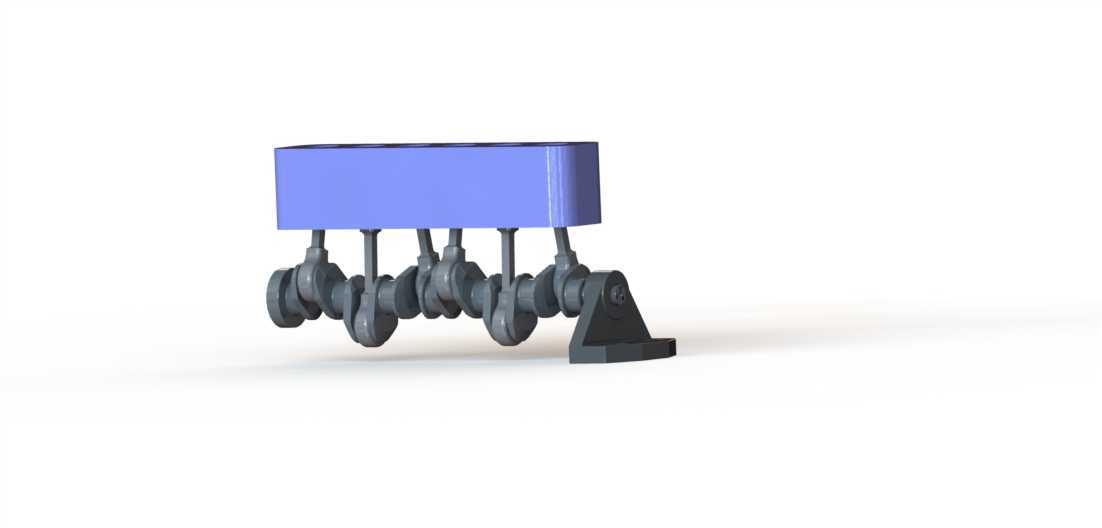

同时芯部保持足够的韧性,能够承受突发的冲击载荷不会出现脆断。这套曲轴的结构尺寸完全适配主流1.5L-2.0L排量的直列四缸汽油机,装机后可以稳定输出90-180kW的额定功率,最高支持6500rpm的持续运转转速,所有配合尺寸的公差设计都经过了多轮台架试验验证,能够满足30万公里以上的全生命周期使用要求,不会出现异常磨损、断裂的失效问题。在三维建模过程中,所有曲面过渡、倒角、油道位置都严格按照实际加工工艺要求做了还原,没有出现无法加工的倒扣结构,也没有忽略工艺需要的退刀槽、越程槽细节,模型可以直接用于后续的有限元强度分析、运动仿真校核,也能作为教学演示、结构参考的基础模型使用,帮助设计人员快速理解曲柄连杆机构的运动逻辑和载荷传递路径。
