工业管道用卧式筒形过滤装置结构设计

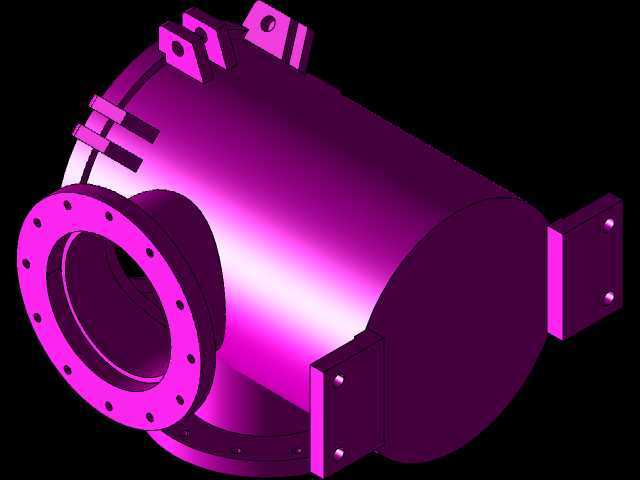

　　这款卧式筒形过滤装置主要面向工业流体输送管路的杂质截留场景，在化工原料输送、循环冷却水系统、液压动力回路、轻工制程物料输送等工况中都能适配，核心作用是在流体通过管路时拦截混杂在介质里的固体颗粒、焊渣、锈蚀碎屑等杂质，避免下游的精密阀门、泵体叶轮、换热元件、计量仪表等部件被颗粒磨损或卡滞，保障整套流体系统的运行稳定性，减少非计划停机检修的频次。从结构设计逻辑来看，整体采用承压圆筒作为主体容腔，这种结构在同等壁厚条件下能承受更高的内部流体压力，相比方形壳体应力分布更均匀，不会出现边角应力集中的问题，适合中低压流体管路的长期运行需求。筒体一端采用带螺栓孔的圆形法兰作为进出料接口，法兰端面预留了密封件安装槽位，

　　安装时可搭配对应压力等级的密封垫片，通过螺栓紧固实现和外部管路的密封连接，避免流体泄漏；法兰上的螺栓孔采用均布排布，能保证紧固时密封面受力均匀，不会出现局部压合不实导致的渗漏问题。筒体外部设置了多组安装支座，分别分布在筒体侧部与端部位置，不同位置的支座适配不同的安装场景：侧部的带孔支耳可用于穿装螺栓将设备固定在钢架支座或混凝土基础上，端部的板式支座可适配贴墙安装或与相邻设备直连固定的需求，支座和筒体的连接位置做了局部加厚处理，避免设备满液运行时因自重过大导致焊缝开裂。在实际选型适配时，需要先确认安装边界：筒体的外径尺寸决定了周边管路的排布预留空间，法兰的公称通径需要和对接管路的通径保持一致，避免出现通径突变导致的局部流阻增大；

　　安装支座的孔位间距需要和现场预埋的固定点位匹配，若孔位存在偏差可通过调整支架过渡板来适配，不建议现场在支座上随意扩孔，避免破坏支座的结构强度。设备的内部容腔预留了足够的滤件安装空间，可根据过滤精度需求搭配不同目数的滤网、滤篮或者滤芯，容腔的容积设计兼顾了纳污能力和流体压损：容腔过大会导致设备整体笨重、材料成本上升，容腔过小则会导致纳污量不足，需要频繁停机清理滤件，这款结构的容腔设计在常规工况下可保证较长的维护周期，同时不会让流体通过时产生过大的压力损失，不会额外增加上游输送泵的负载。从建模细节来看，所有的板材折弯、焊缝位置都做了符合实际加工工艺的处理，支座的折弯圆角、法兰的倒角、螺栓孔的沉台结构都和实际加工成品一致，

　　没有出现违背加工常识的尖锐直角或者无厚度结构，可直接用于结构校核、安装模拟或者生产下料参考。在管路排布设计时，这款过滤装置建议安装在被保护设备的上游侧，进出方向可根据现场管路走向调整，安装时要预留足够的侧向操作空间，方便后续打开设备清理或更换内部滤件，不要将设备紧贴墙面或其他设备布置，避免维护时没有操作空间。另外设备的支座设计考虑了不同安装姿态的承重需求，不管是水平卧式安装还是小角度倾斜安装，支座的受力方向都能和固定基础的支撑力匹配，不会出现额外的弯矩作用在筒体焊缝上，长期运行的结构可靠性更有保障。
