筒式红框网格滤芯结构三维设计

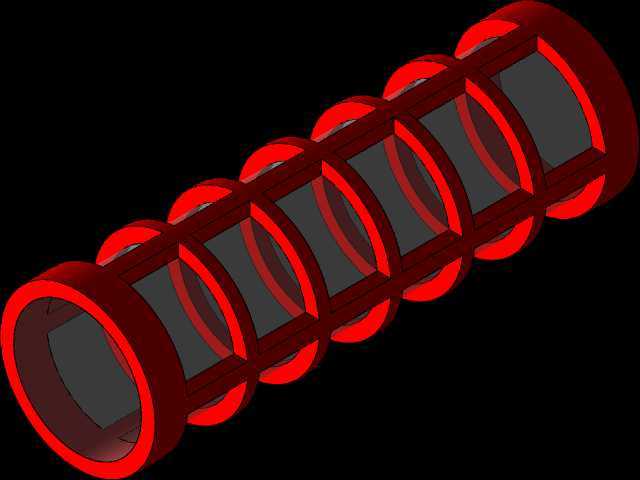

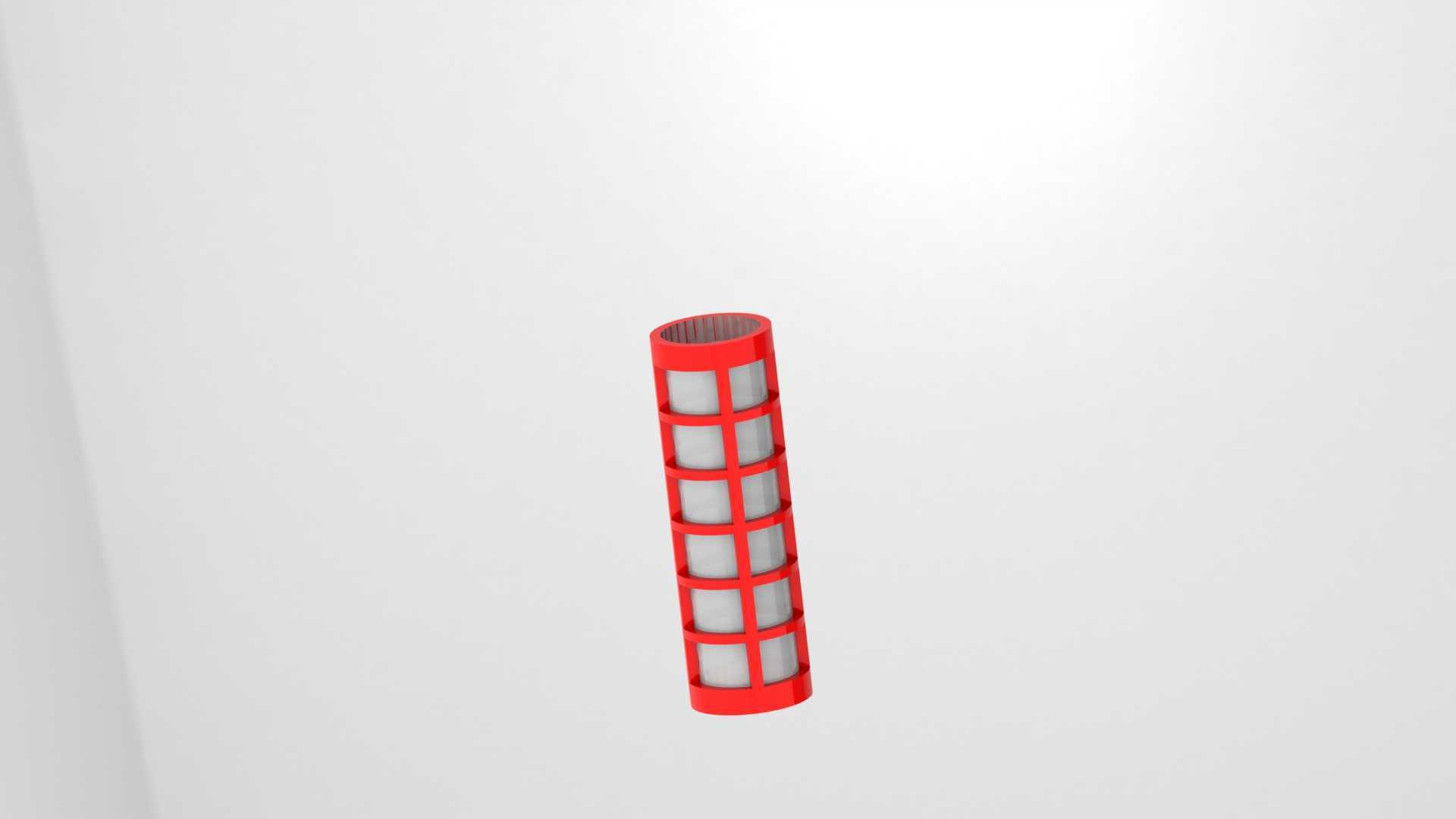

　　在流体净化相关的工程场景里，这类筒式滤芯是管路过滤系统里的核心易耗元件，常见于液压系统润滑回路、气动管线气源处理、小型工艺流体预处理环节，承担拦截流体中固体颗粒杂质、保障下游元件清洁度的作用，避免杂质磨损泵阀、堵塞节流孔、刮伤密封副，是保障整套流体系统长期稳定运行的关键部件。从结构设计来看，这款滤芯采用内外双层承载思路，内部是通长的中空滤料承托结构，外部采用红色框架式笼型支撑，沿轴向均匀分布多道环形加强筋，周向布置纵向连接筋，筋条之间留出大尺寸通流窗口，既可以给内部滤材提供足够的径向支撑力，避免滤材在压差作用下被压瘪、变形破损，又能尽可能减少支撑结构对通流面积的占用，降低流体穿过滤芯时的沿程阻力，减少不必要的压力损失。

　　设计过程中首先要匹配安装边界，滤芯整体为等直径圆柱结构，两端采用平端密封定位形式，没有额外的旁通阀结构，适配竖直安装的滤筒腔体，安装时直接嵌入滤筒内部的定位台阶，靠端盖压紧实现端面密封，不需要额外的径向锁紧结构，拆装更换时直接轴向抽拉即可，维护操作十分便捷。在功能特性上，笼型外框的筋条宽度经过反复校核，既保证足够的结构强度，能够承受额定压差下的径向载荷，不会出现筋条变形断裂的问题，又不会遮挡过多滤材有效过滤面积，保证流体可以均匀从周向各个方向穿过滤材进入中心流道，避免局部流速过高导致杂质嵌入滤材深层、缩短滤芯使用寿命。滤材填充在笼型框架与中心承托网之间，中心承托网采用网格结构，既可以给滤材提供内侧支撑，

　　又能让过滤后的流体顺畅汇入中心通道，流向滤芯出口。实际选型应用时，这类结构的滤芯适合杂质含量中等、流量稳定的工况，外框的刚性结构可以耐受一定的流体反向冲击，不会像无支撑的折叠滤芯那样在反向冲冼时出现滤材倒伏、纤维脱落的问题。设计建模时需要重点关注几个尺寸边界：首先是滤芯的外径尺寸，必须和滤筒内壁保留均匀的环形间隙，保证流体可以充满整个滤芯周侧，避免出现偏流；其次是滤芯的有效长度，要匹配滤筒的密封腔深度，保证两端密封面能够完全压紧，不会出现旁漏；再者是外框筋条的圆角处理，所有筋条的棱边都做了小圆角过渡，避免安装时棱边刮伤滤筒内壁的密封层，也避免加工时出现应力集中导致框架开裂。从通流性能来看，

　　周向均匀分布的通流窗口让整个滤材的各个区域都能参与过滤，不会出现局部区域过早堵塞的情况，能够有效延长滤芯的单次使用寿命，减少更换频次，降低设备维护成本。在不同的应用场景下，只需要更换内部填充的滤材精度，就可以适配不同的过滤需求，外部的笼型支撑结构可以通用，不需要重新开模制作支撑件，具备很好的适配性。建模过程中对环形筋的间距做了优化，间距过大会导致滤材支撑不足，压差稍大就会出现滤材鼓胀破损，间距过小则会增加不必要的材料消耗，同时遮挡通流面积，最终确定的间距可以在支撑强度和通流效率之间取得最优平衡。纵向筋的数量也经过匹配，沿周向均匀分布的纵向筋将环形筋连接成整体框架，让整个外笼的受力更加均匀，即使出现单侧压差波动，也不会出现局部框架变形的问题。两端的环形端边做了加宽处理，既作为密封面的承托结构，又能提升整个框架的轴向结构强度，避免安装按压时出现框架弯折的情况。这类滤芯结构简单可靠，没有复杂的活动部件，故障率极低，只要定期检查更换滤材或者整体更换滤芯，就可以长期保障过滤效果，在中小型液压站、车间气源处理支路、小型水处理预处理单元、涂装线供漆过滤环节都有广泛的适配空间。建模时所有配合面都按照安装公差做了尺寸预留，保证实际生产加工后可以顺利装入对应规格的滤壳，不会出现尺寸干涉导致安装不到位的问题，周向的通流窗口尺寸统一，方便注塑或者冲压加工时的模具制作，降低生产加工的难度和成本。
