立式锥底工业过滤罐体结构设计

　　在化工、环保水处理、食品加工等行业的流体处理工段，立式锥底过滤罐体是应用极为广泛的核心承压设备，这类设备的三维结构设计合理性，直接决定了现场安装效率、运行稳定性与后期维护便捷度。从实际工程应用场景来看，这类罐体常被用作多介质过滤、活性炭吸附、离子交换树脂承载的主体容器，也可作为小型物料暂存、气液分离的立式承压壳体，适配常压到中低压的流体处理工况，在野外作业站点、中小型生产线的流体处理单元中尤为常见。

　　从设备实际用途出发，该结构的核心作用是为内部滤料、反应介质提供密闭的承载空间，同时保障流体进出路径顺畅，避免物料残留堆积。设计过程中首先要考虑的是锥底的锥角取值，针对不同流动性的物料，锥角通常在45度到60度之间调整，若用于承载颗粒状滤料，锥角需大于物料自然安息角，确保卸料、反冲洗排渣时物料能依靠自重完全滑落，不会在锥段内壁形成积料死角，长期运行后出现板结堵塞的问题。

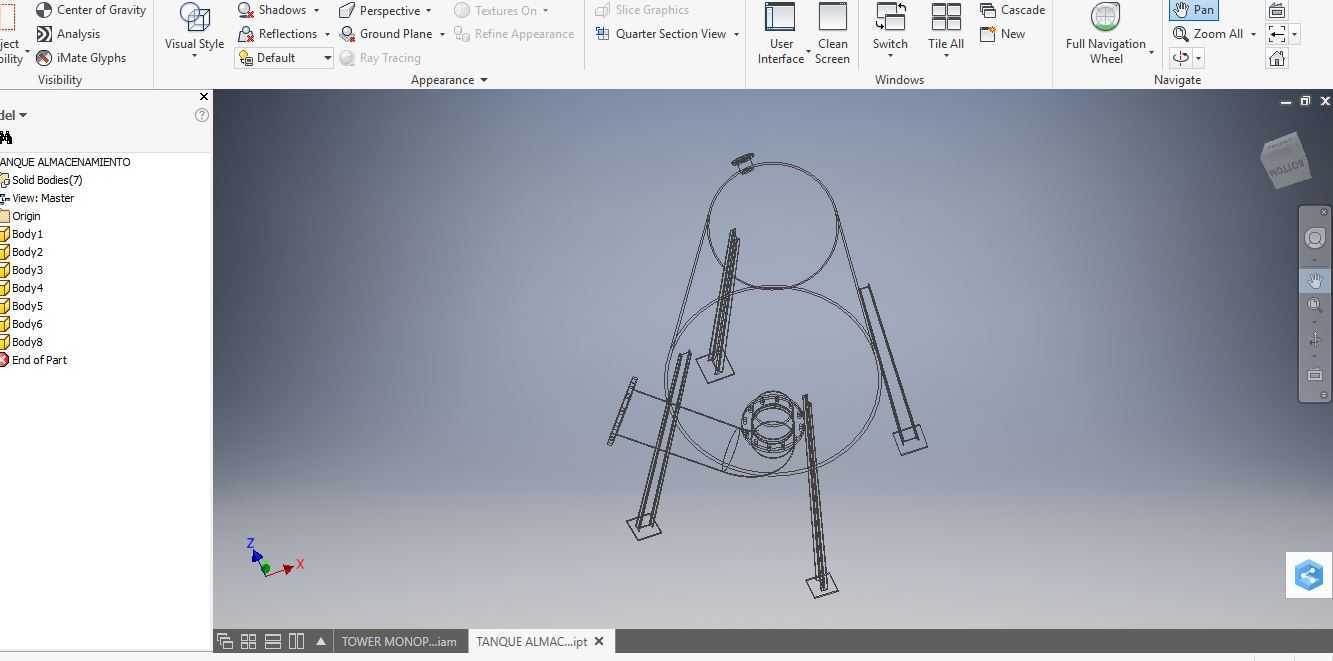

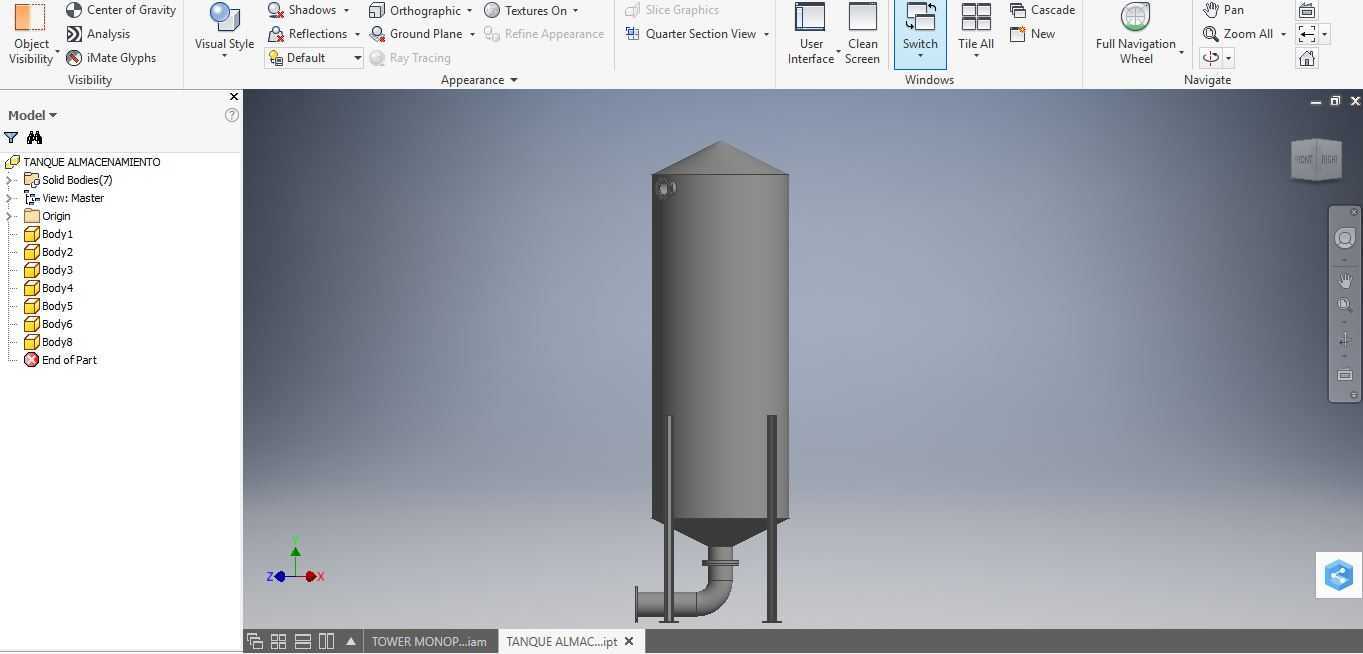

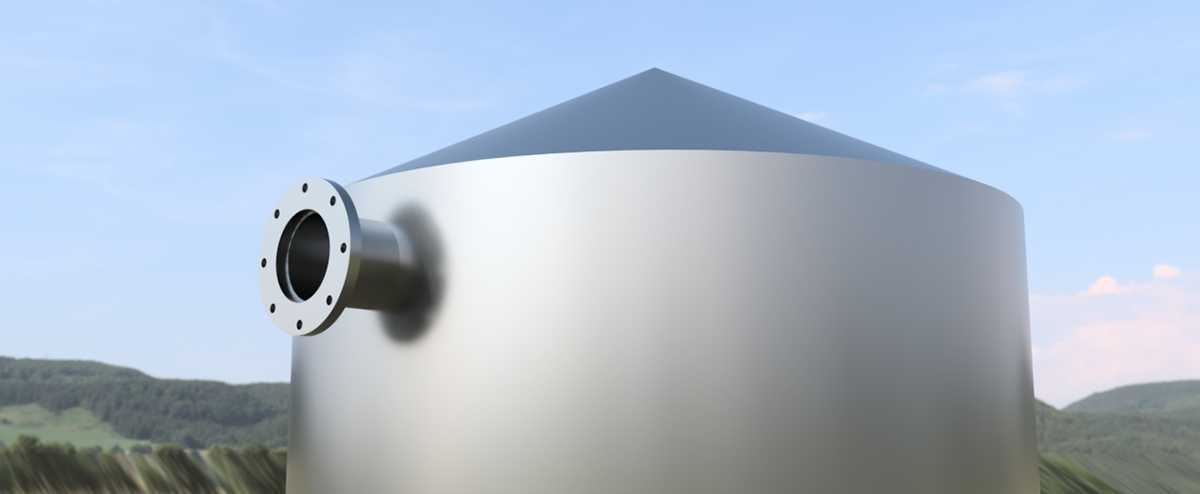

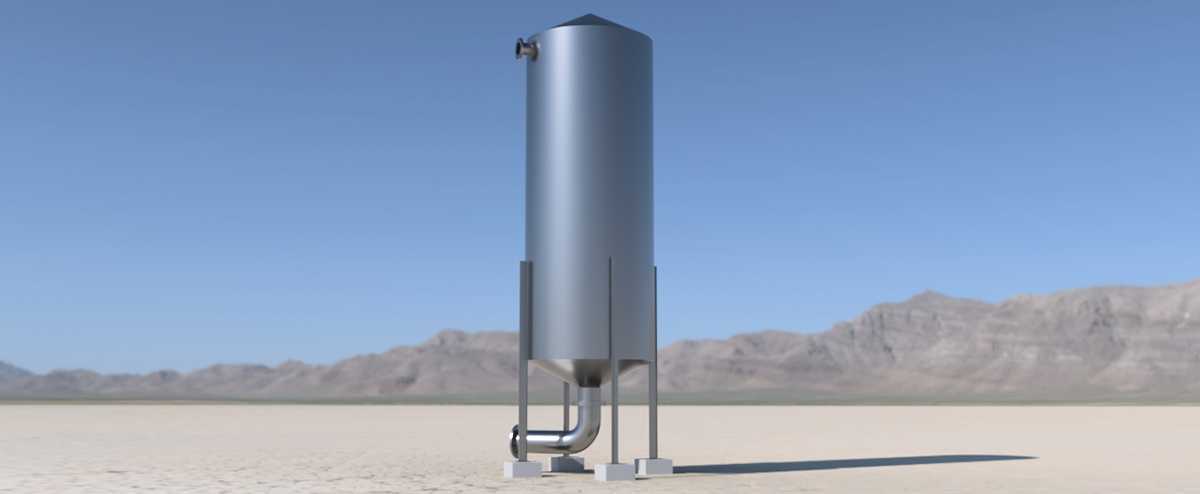

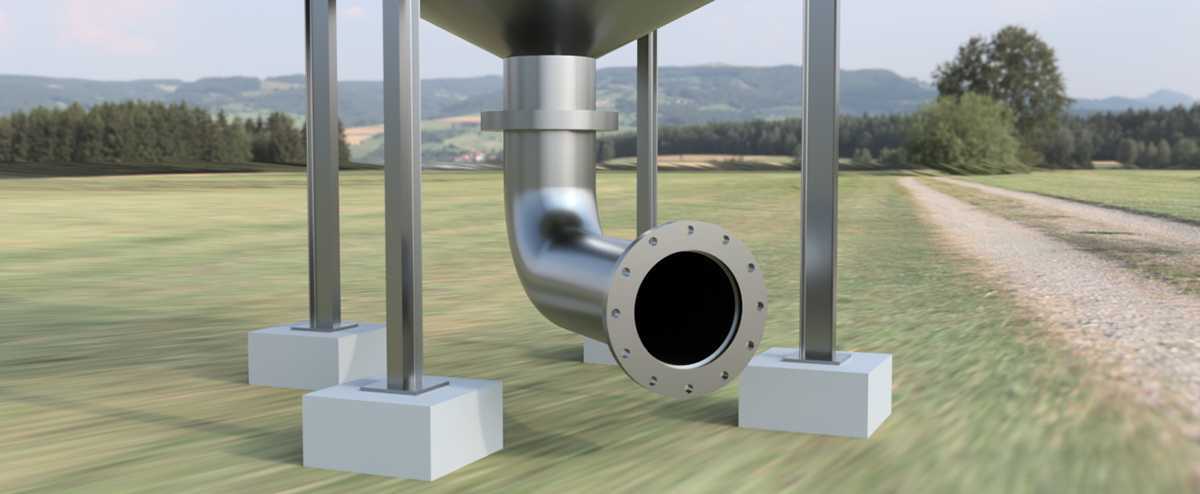

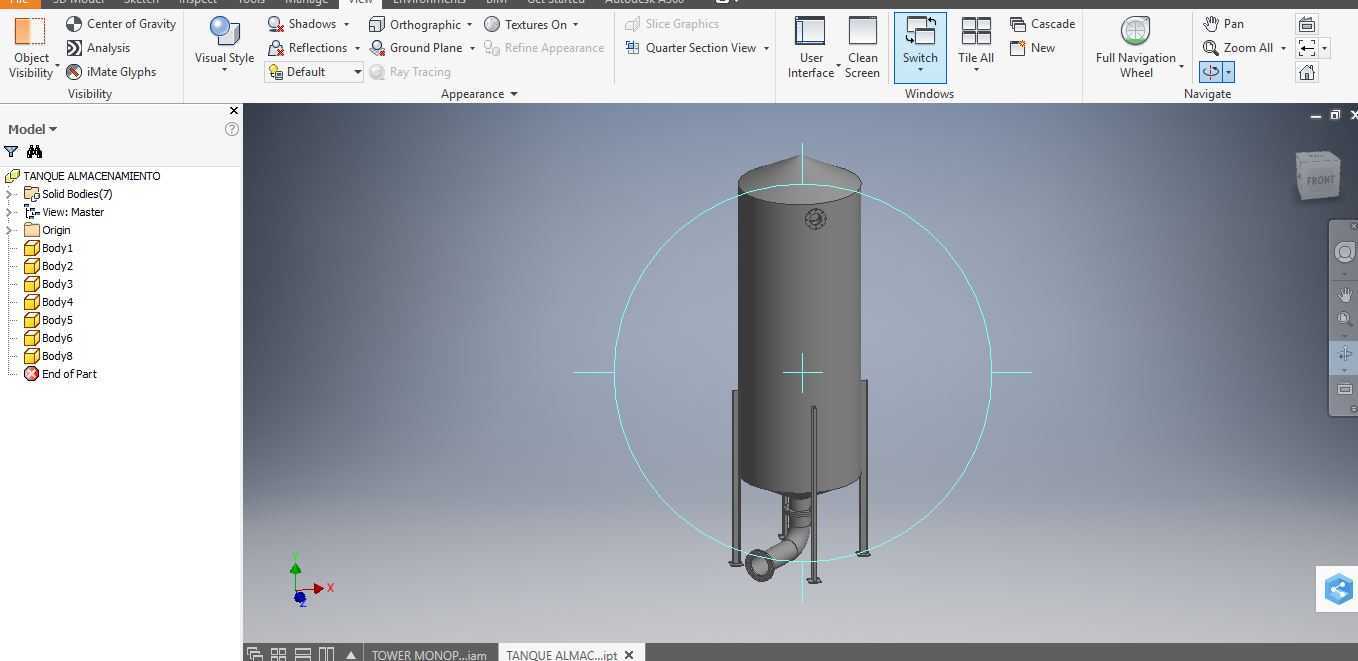

　　产品功能特性层面，该罐体采用立式长筒结构，顶部设置锥顶封头，相比平顶结构能更好地承受内部压力，同时减少顶部积液、积尘的可能；筒身侧面预留的侧装接口，可用于安装压力表、排气阀、取样阀或者侧进料管路，满足不同工艺的接口需求；底部锥段衔接的侧向出料管路，采用90度弯头转向后水平引出，既可以对接下游管路，也能在检修时作为排净口使用，配合底部的支撑结构，管路接口的安装高度预留了足够的法兰操作空间，方便现场拆装阀门、连接管道。

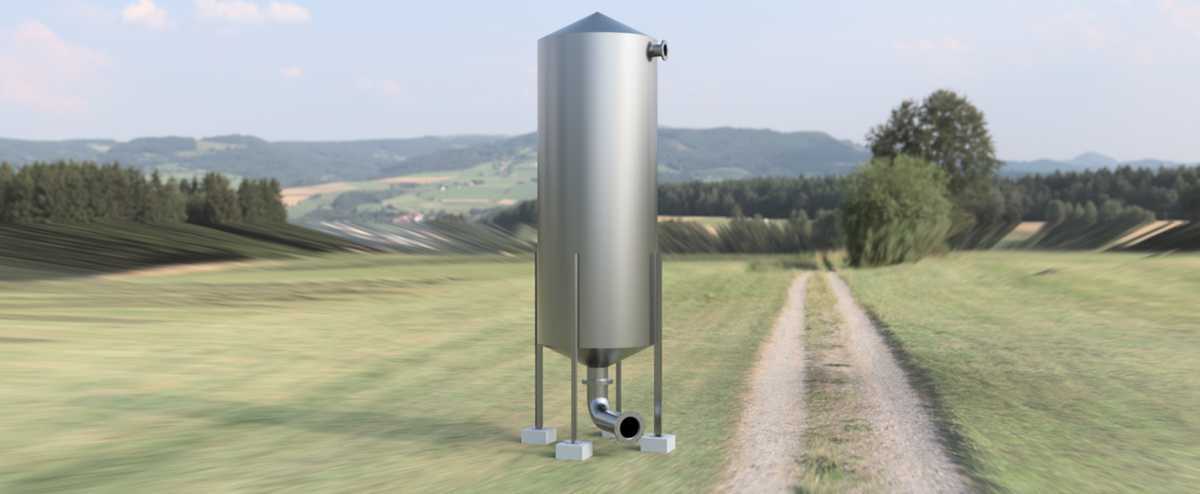

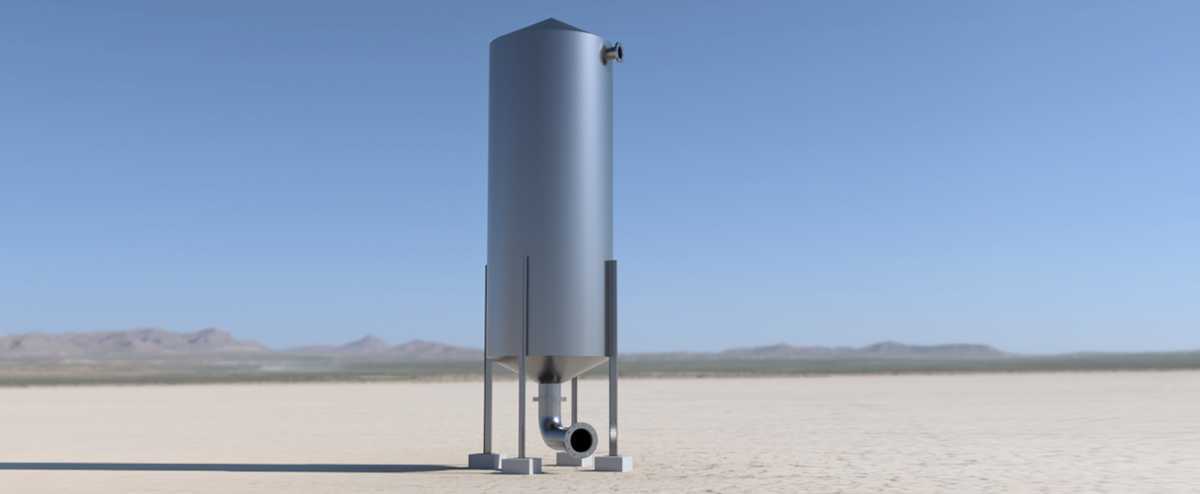

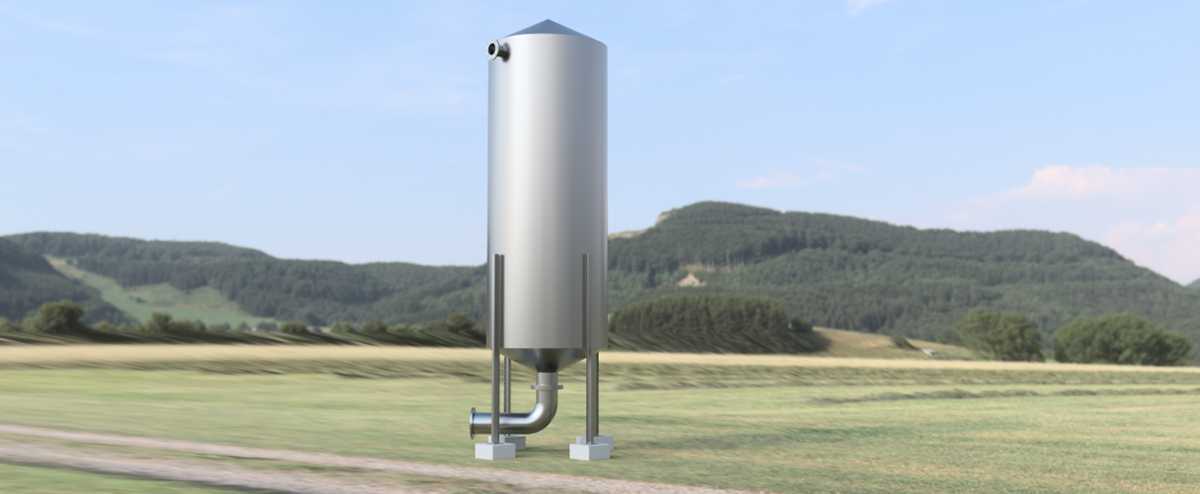

　　设计思路上，整个罐体的支撑采用三支均匀分布的支腿结构，相比四支腿结构，三支腿对安装地面的平整度要求更低，在野外不平整的场地也能实现稳定支撑，不会出现支腿悬空导致的局部应力集中问题；支腿底部设置方形垫板，增大与地面基础的接触面积，降低单位面积的承压，避免设备满水运行后出现基础沉降倾斜；支腿与筒身的连接位置做了加强筋过渡，将筒身的载荷均匀传递到支腿上，避免焊缝处长期受载出现开裂。筒身的长径比设计参考了常规过滤罐体的经验取值，既保证了内部滤料层有足够的装填高度，满足过滤流程的停留时间要求，又不会因为筒身过高导致运输、安装时的高度超限，适配常规货运车辆的运输边界。

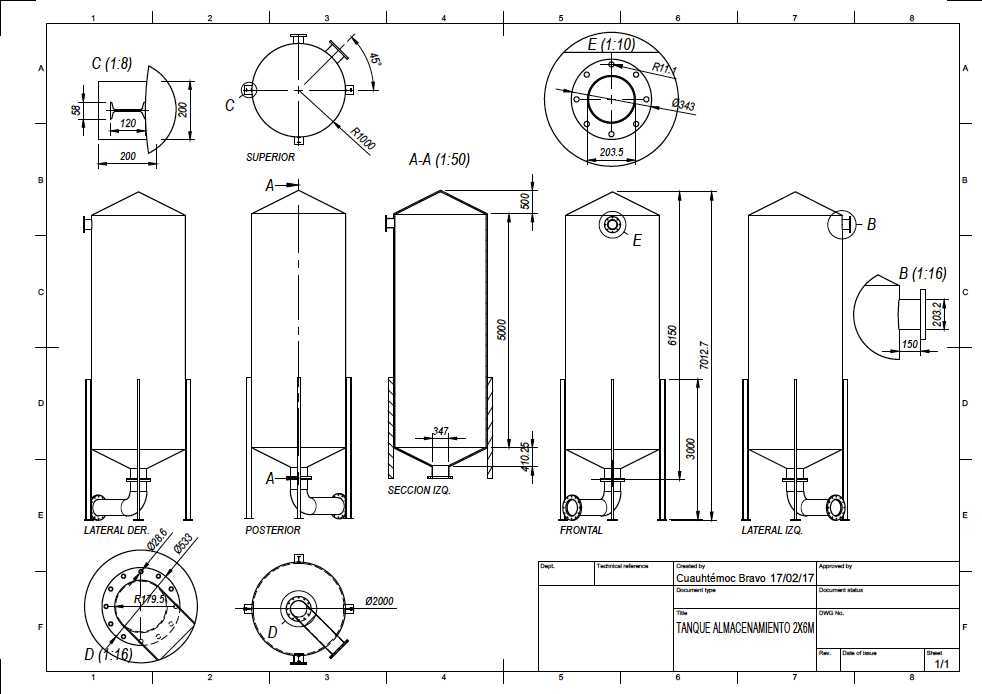

　　外形尺寸与安装边界方面，这类中小型立式罐体的总高度通常控制在4米以内，筒身直径根据处理量需求在0.6米到1.2米区间调整，支腿的高度设计预留了底部出料管路的安装空间，确保出料管路最低点距离地面有足够的操作距离，方便安装阀门、接料软管等附件；安装时需要注意罐体的垂直度偏差控制在千分之一以内，避免内部滤料装填后出现偏载，导致锥段局部受力不均；侧面接口的方位设计统一排布在操作侧，方便现场操作人员日常巡检、开关阀门、读取仪表数据，不需要绕罐体走动操作。另外，筒身外壁预留的附件安装位置，也可根据实际需求加装保温层支架、爬梯固定点，适配北方低温环境下的保温需求，或者高位罐体的上下检修需求。整个结构的焊缝设计都采用连续满焊，承压部位的焊缝做坡口处理，满足承压设备的焊接强度要求，锥段与筒身的连接位置做圆弧过渡，减少应力集中点，提升设备长期运行的疲劳强度。
