DN300法兰式三通检查阀结构设计

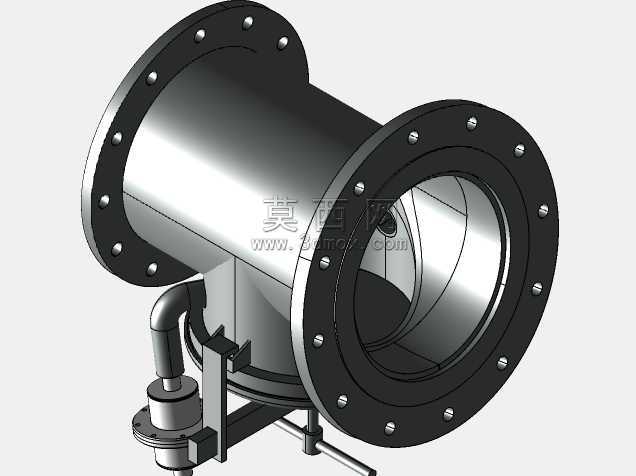

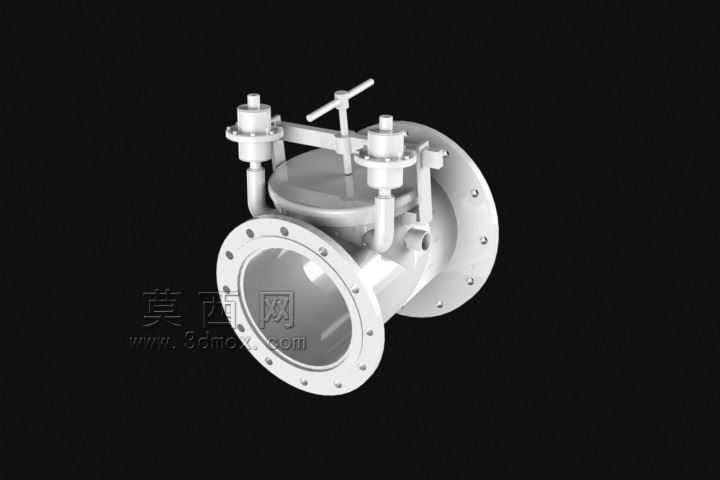

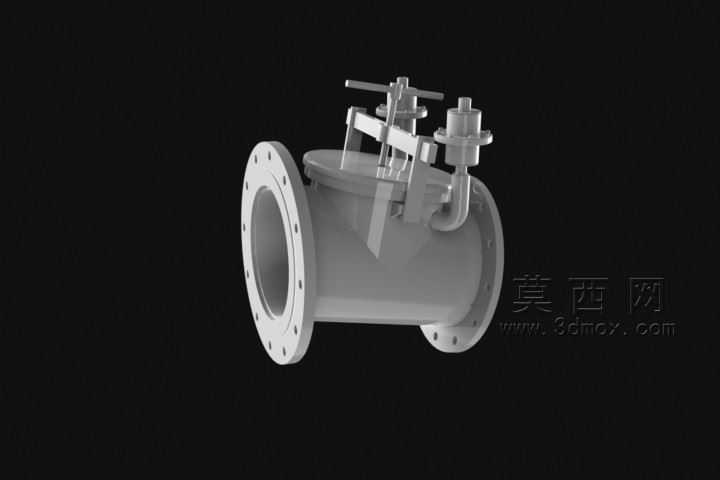

　　在市政给排水、工业流体输送管网的支路交汇节点，三通类阀件是平衡管路流向、实现介质通断管控的核心部件，这款DN300规格的法兰式三通检查阀，主要针对大口径管路的介质流向校验、支路检修截断场景设计，适配公称通径300mm的主管道安装需求，可在不中断主路介质输送的前提下，完成支路介质的通断操作与流向检查作业。从结构设计逻辑来看，该阀件采用一体式铸造阀体，三个连接端均采用标准凸面法兰结构，法兰端面的螺栓孔排布符合通用管路连接标准，安装时可直接与同通径的管道法兰配对，通过螺栓紧固配合密封垫片完成端面密封，无需额外加工过渡连接件，能有效降低现场安装的适配成本。阀体上部设置的双操作杆结构，分别对应主路通断与支路检查的控制功能，

　　其中带手轮的主操作杆负责主通路的启闭控制，侧置的辅助操作杆用于检查支路的微量调节，两个操作机构均采用明杆结构设计，可通过杆体的升降高度直观判断阀瓣的开启位置，避免操作过程中出现误判。阀腔内部的流道采用圆弧过渡设计，没有直角突变结构，能大幅降低介质流经阀件时的局部阻力损失，减少介质内杂质在阀腔内部的淤积概率，适配清水、轻度腐蚀性工业流体等多种介质的输送场景。从安装边界条件来看，该阀件的法兰端面间距、阀体整体高度均按照大口径管路安装的常规空间预留设计，安装时需保证阀件两端的管道同轴度偏差不超过标准允许范围，避免法兰连接时出现偏载导致密封失效；操作手轮的安装高度预留了足够的操作空间，现场无需额外加装操作延长杆即可完成手动启闭操作，

　　侧置的检查支路接口可直接连接压力表、取样装置等检测配件，方便运维人员实时监测管路内部的介质压力、抽取介质样本完成品质校验。在实际工况应用中，这类三通检查阀常安装在输水干线的分支节点、工业循环水系统的设备进出口旁通位置，日常运行时主通路保持全开状态，介质沿主管道顺畅输送，当需要对支路设备进行检修、或者对管路介质进行抽样检查时，可通过操作辅助阀杆开启检查支路，完成作业后关闭即可，无需关停整条管线的输送作业，能大幅降低管网运维的停机成本。设计过程中针对阀瓣的密封结构做了优化，密封面采用堆焊耐磨材质的设计，可承受介质长期冲刷带来的磨损，延长阀件的整体使用寿命；阀体上部的阀盖采用螺栓连接结构，方便后期运维时拆卸清理阀腔内部的淤积杂质，

　　更换密封件时无需将整个阀件从管路上拆卸下来，可有效缩短运维作业的时间。考虑到大口径管路运行时存在的水锤冲击风险，阀瓣的行程位置设置了缓冲限位结构，当阀瓣快速回落时可通过缓冲结构抵消部分冲击力，避免阀瓣与阀座直接刚性碰撞造成密封面损伤，同时也能降低水锤冲击对管路系统带来的振动影响。
