便携式发电机组防护承载机架结构设计

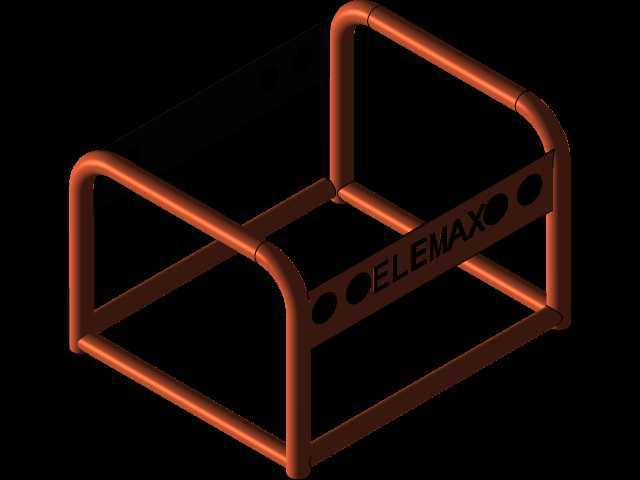

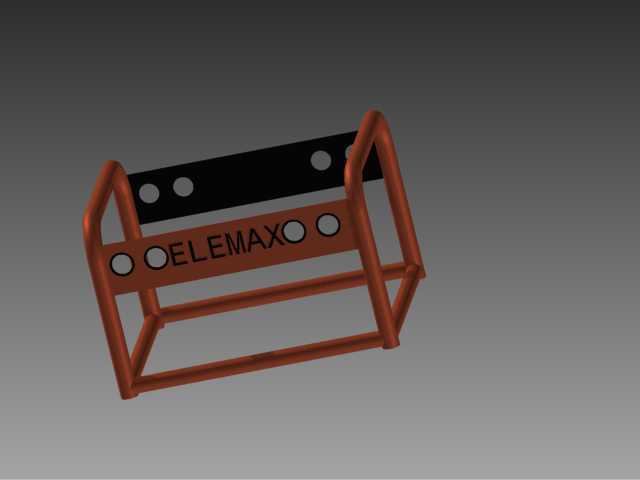

　　这类机架主要适配小型开架式便携发电机组，在户外作业、应急供电、野外施工等场景中作为核心承载结构使用，既要承担发电机组整机的重量载荷，也要为机组内部的动力单元、发电模块、油箱部件提供外围防护，避免搬运、使用过程中外部磕碰直接损伤核心部件，同时框架结构也为机组搬运提供受力点位，方便单人或双人转移设备。从结构设计逻辑来看，整体采用圆管弯折焊接形成主体框架，圆管的截面选型经过载荷校核，既要满足满载状态下的结构强度要求，避免长期承重出现框架变形，也要控制整体重量，不会额外增加机组的搬运负担。框架前部预留的标识安装位采用平板折弯结构，通过焊接与主管路固定，表面预留的安装孔位可直接固定品牌标识面板，同时该平板也能对前部的接线端口、

　　操作开关起到一定的遮挡防护作用，避免户外使用时雨水、扬尘直接溅落到操作部件上。框架上部的横向安装板为厚板冲孔结构，孔位的排布完全匹配发电机上部的吊点、固定螺栓位置，安装时可直接通过螺栓将发电机组主体与上部安装板锁紧，保证整机与机架的连接刚性，避免设备运行过程中出现共振松动。两侧的竖向管架做了圆弧过渡处理，没有尖锐的棱角，一方面避免搬运过程中划伤操作人员，另一方面圆弧结构相比直角弯折的抗冲击性能更好，设备意外倾倒时能通过圆弧面分散冲击力，降低框架变形的概率。底部的横向支撑管做了加宽处理，增大机架与放置地面的接触面积，设备放置在不平整的野外地面时也能保持较好的稳定性，减少运行过程中的晃动幅度。从安装边界来看，

　　框架的内部净空尺寸完全匹配对应功率段发电机组的外围尺寸，两侧预留的间隙刚好满足机组散热通风的需求，不会因为框架遮挡影响机组运行时的空气流通，避免出现散热不良导致的功率衰减。框架的焊接位置全部采用满焊处理，焊后做打磨抛丸再做表面喷塑处理，防锈性能可满足户外潮湿、多扬尘环境下的长期使用要求，不会因为短期户外使用就出现锈蚀掉漆的问题。框架整体没有多余的突出结构，堆叠存放时可直接上下叠放，减少仓储运输过程中的空间占用。在细节设计上，框架的受力点位都做了局部加强，比如上部安装板与竖管连接的位置加焊了三角加强筋，承受整机重量时不会出现焊缝开裂的问题；底部支撑管的端面做了封盖处理，避免雨水、泥沙进入管内部造成内部锈蚀，延长机架的整体使用寿命。

　　这类机架的结构设计没有冗余部件，所有结构都服务于承载、防护、便捷搬运三个核心需求，在满足结构强度的前提下尽可能压缩材料用量，控制整体制造成本，同时适配批量焊接生产的工艺要求，不需要复杂的工装夹具就能完成批量加工，零部件的弯折角度统一，焊接定位难度低，适合规模化量产。实际使用过程中，这类机架还可以根据需求选配脚轮、扶手等附加部件，直接在框架预留的安装孔位上固定即可，不需要二次打孔修改结构，拓展性较强。
