辐条式自行车行走轮组结构设计

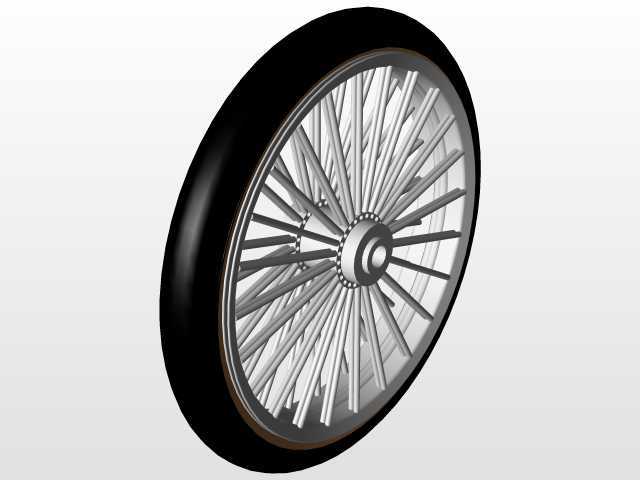

　　在两轮代步工具的行走系统设计中，辐条式轮组是兼顾轻量化与结构强度的经典结构方案，这套轮组模型完整还原了从外胎、轮辋、辐条到中心轮毂的全部装配关系，可直接用于自行车整车装配验证、行走系统受力仿真以及零部件干涉检查工作。从实际应用场景来看，这类辐条轮组广泛适配城市通勤自行车、复古款休闲自行车以及部分入门级运动自行车，日常使用中需要承受骑行者的垂直载荷、路面颠簸带来的冲击载荷，以及转向、制动过程中产生的横向切向力，因此在设计阶段就需要对各部件的受力传递路径做明确规划。

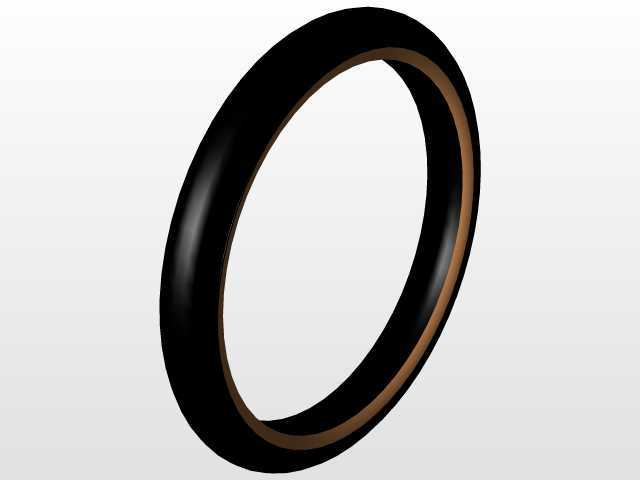

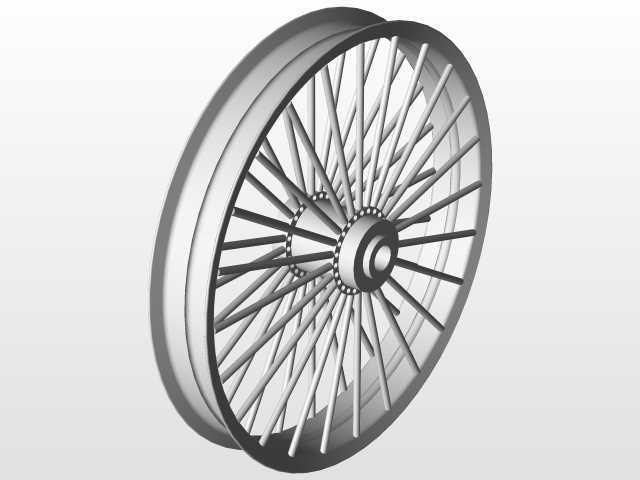

　　从结构设计思路来看，这套轮组采用等径辐条交叉排布的方式，每根辐条一端通过辐条帽固定在轮辋的安装孔位上，另一端固定在中心轮毂的法兰盘上，通过调整辐条的张紧力可以让轮辋保持良好的圆度与端面跳动精度，相比一体成型的铸造轮组，这种辐条式结构的优势在于单根辐条受损后可单独更换，后期维护成本更低，同时辐条的弹性形变可以吸收一部分路面传来的细碎震动，提升骑行过程中的舒适感。外胎采用实心橡胶结构的设计表达，模型中还原了胎体与轮辋的配合止口，安装时胎圈完全卡入轮辋的卡槽内，避免充气或承重状态下出现胎体滑脱的问题，轮辋的截面采用U型槽设计，既可以给胎圈提供足够的支撑面，也能预留出内胎的安装空间，适配常规规格的 clincher 式外胎安装需求。

　　中心轮毂部分设计有同轴的轴承安装位，可直接适配标准尺寸的轮轴与花鼓结构，轮毂两端的法兰盘上均匀分布辐条安装孔，孔位的角度与辐条的倾斜角度完全匹配，避免辐条安装后出现额外的弯折应力，延长辐条的疲劳使用寿命。从安装边界尺寸来看，轮组的整体外径适配常规26英寸自行车的安装空间，轮组的轴向宽度符合前叉或后车架的开档尺寸要求，安装时不需要对车架做额外的打磨或改装，轮轴中心到车架安装位的同轴度公差可控制在0.1mm以内，保证轮组转动时不会出现偏摆蹭刹的问题。

　　在实际建模过程中，所有辐条的排布角度都经过阵列校验，相邻辐条之间不存在干涉问题，轮辋的壁厚、辐条的直径以及轮毂的壁厚都参考了行业通用的设计标准，既不会因为结构冗余增加不必要的重量，也不会因为壁厚不足导致受力后出现结构变形。这类轮组在做受力仿真时，可将轮毂中心设置为固定约束，在轮辋的接地位置施加垂直方向的额定载荷，同时在制动安装位施加制动力矩，即可验证不同张紧力下辐条的应力分布、轮辋的形变量，为后续的材料选型、工艺制定提供准确的数据参考。对于自行车整车设计人员来说，这套完整的轮组模型可以直接导入整车装配环境，快速完成行走系统的匹配，不需要从零开始绘制每个零部件，大幅缩短整车设计的周期，同时模型的装配关系完全符合实际生产的装配逻辑，可直接用于生成工程图纸指导零部件的加工与组装。
