生物燃气生产用卧式生物反应装置结构

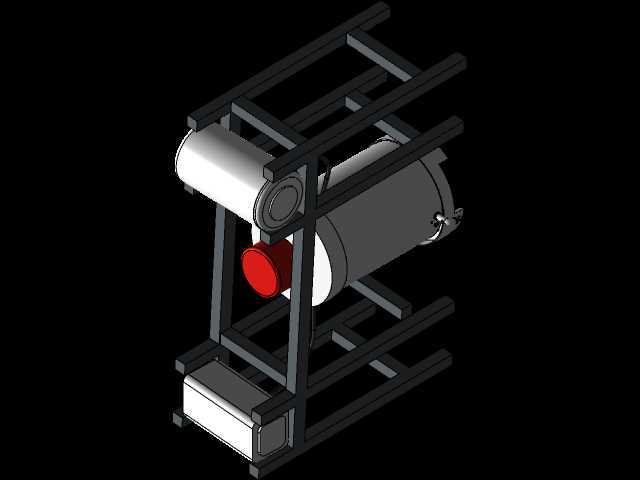

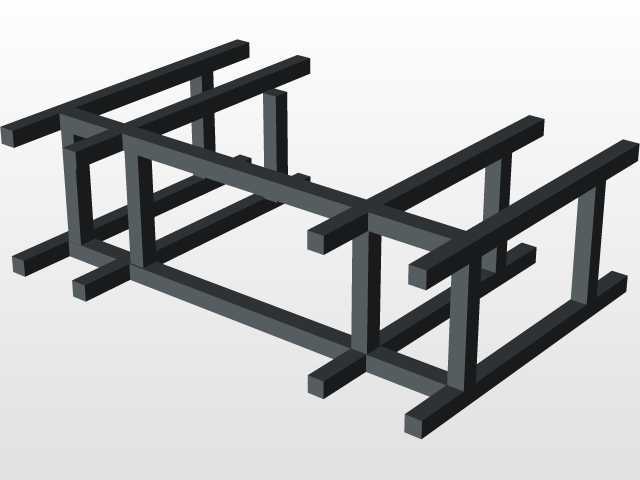

　　这套卧式结构的生物反应装置，主要面向中小型分布式生物燃气生产场景设计，适配农业废弃物、厨余垃圾等有机物料的厌氧发酵产气工况，可对接村镇级供气点、小型养殖场配套能源站的产气需求，无需复杂的厂房基建即可完成落地部署。从结构布局来看，装置采用框架式方管焊接机架作为承载主体，机架采用多层横纵梁拼接结构，既可以承托卧式布置的主反应罐体，也预留了配套辅件的安装空间，整体机架的底部横梁做了加宽处理，可直接通过膨胀螺栓固定在硬化混凝土地面上，无需额外制作混凝土安装基座，降低现场施工的工作量。主反应罐体采用卧式圆柱筒体结构，相比立式罐体，同容积下的设备整体高度更低，进料、排渣的操作点位更贴近地面，日常运维时无需搭建高空操作平台，

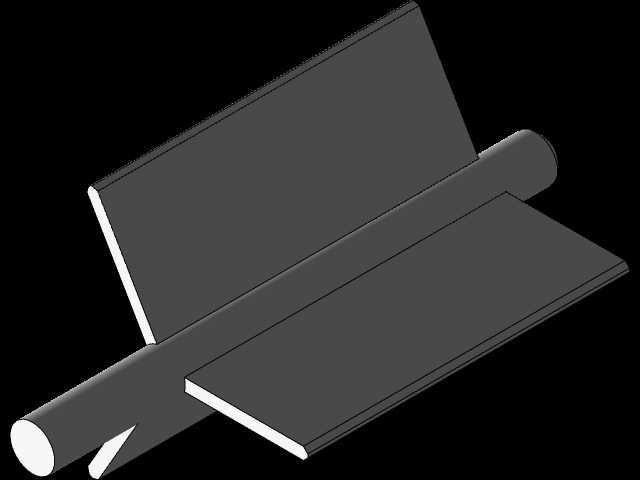

　　人员在地面即可完成大部分巡检、操作工序。罐体一端设置了传动连接结构，可外接驱动组件带动罐内搅拌机构运转，避免罐内有机物料沉积板结，保证发酵菌群与物料的充分接触，提升产气效率；罐体侧面预留了多个接口位，可分别对接进料管、排气管、排渣管、温度压力检测元件，接口采用标准法兰连接形式，可根据实际项目的管路走向灵活调整接口朝向，适配不同现场的管路排布需求。设计过程中，首先根据日处理有机物料的规模确定了罐体的有效容积，反推筒体的直径与长度参数，将罐体的长径比控制在2.2:1的区间，既保证罐内物料有足够的轴向流动空间，也避免筒体过长导致机架跨距过大引发的结构变形问题。机架的型材选型经过受力校核，满载状态下罐体总重量全部由机架上的四个托座承载，

　　托座与罐体之间设置了缓冲垫，可吸收搅拌运行过程中产生的小幅振动，避免振动传递到机架引发连接螺栓松动。罐体端部的密封结构采用快开式设计，需要清罐维护时可快速拆卸端盖，相比法兰螺栓连接的端盖，维护作业的时间可缩短60%以上。从安装边界来看，设备整体的外轮廓尺寸适配标准厂房的门洞宽度，运输时无需对设备进行拆分，整体吊装即可完成进场，设备运行时的周边预留空间只需要满足侧面管路连接、正面操作检修的需求即可，单侧预留800mm的操作通道即可满足日常巡检、阀门操作的空间要求。在功能设计上，这套装置充分考虑了生物燃气生产的实际工况，罐体外部可预留保温层安装位，在北方低温环境下运行时，可加装聚氨酯保温层减少罐内热量散失，维持厌氧发酵所需的恒定温度，

　　保证低温季节的产气稳定性。机架的下层空间可预留安装位置，用来布置沼液回流泵、排气水封等配套辅件，无需额外搭建辅件安装支架，整体设备的集成度更高，现场安装时只需要对接进出料管路、燃气管路即可完成调试，大幅缩短项目的现场安装周期。结构建模过程中，对所有焊接节点做了细化处理，机架的横梁与立柱连接处采用满焊结构，避免长期承载过程中出现焊缝开裂的问题；罐体上的所有接口位置都做了补强处理，避免管路连接时的应力集中导致罐体变形。整套结构没有冗余的设计部件，所有结构件都服务于物料反应、承载安装、运维操作的实际需求，没有多余的装饰性结构，完全面向工业生产场景的实用需求设计，可直接作为同类生物燃气反应设备的结构设计参考，也可根据不同的处理规模对罐体尺寸、机架规格做参数化调整，适配不同产能的项目需求。
