移动式工业过滤加工一体机结构设计

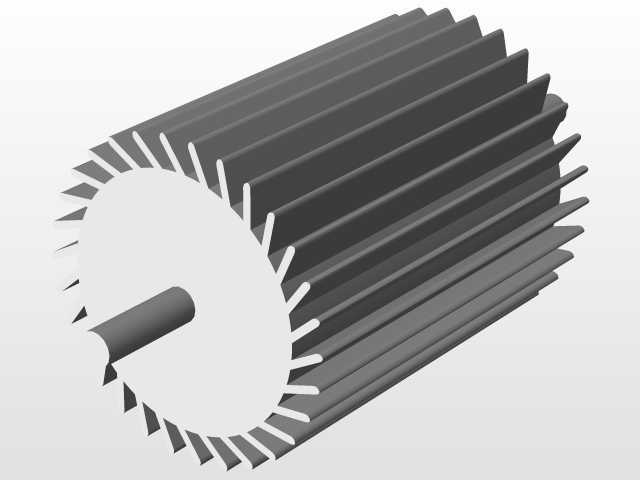

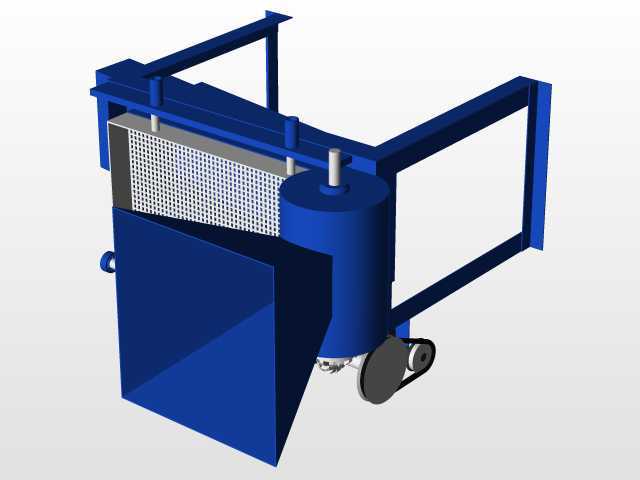

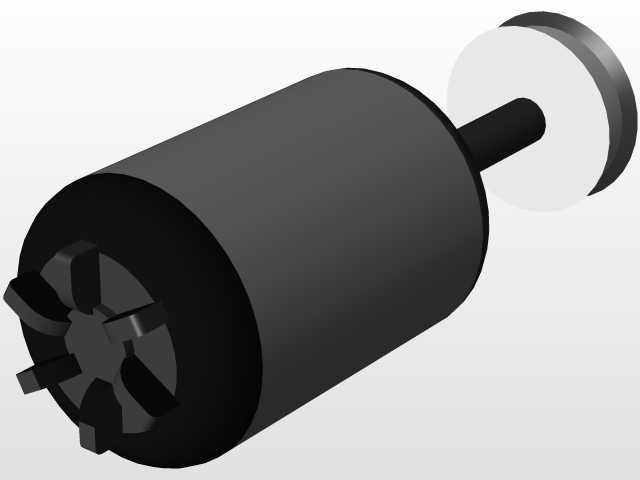

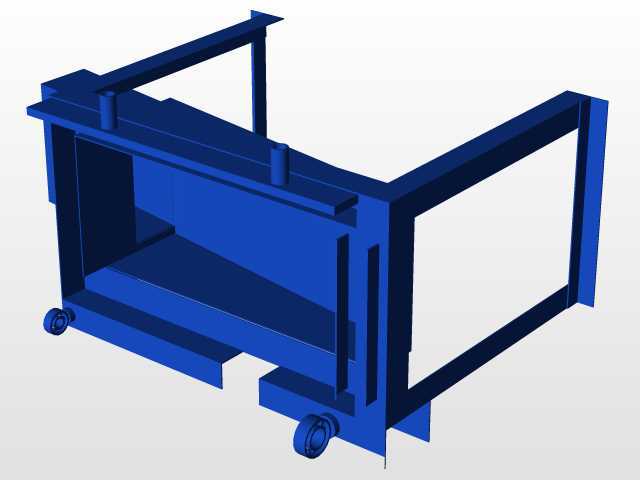

　　这款移动式过滤加工设备的三维结构，最初是针对中小型机加工车间切削液循环净化、小型粮油作坊毛油粗滤、表面处理槽液杂质截留这类分散式作业场景开发的，区别于固定安装的大型过滤系统，它不需要提前预埋管路、做设备基础硬化，推着就能在不同工位之间转场，适配没有集中过滤系统的老旧车间、小批量多工位的生产布局。从结构布局来看，设备采用方管焊接的开式C型机架，整体重心偏下，下部的锥斗集料腔是整机重量占比最高的部分，加注待过滤介质后整机重心进一步降低，配合底部的两个定向脚轮与两个万向带刹脚轮，在车间环氧地坪、水泥地面推行时不会出现侧翻风险，机架上部的悬臂结构预留了操作空间，操作人员站在机架开口侧就能完成滤板更换、集料腔清理、管路对接的全部操作，

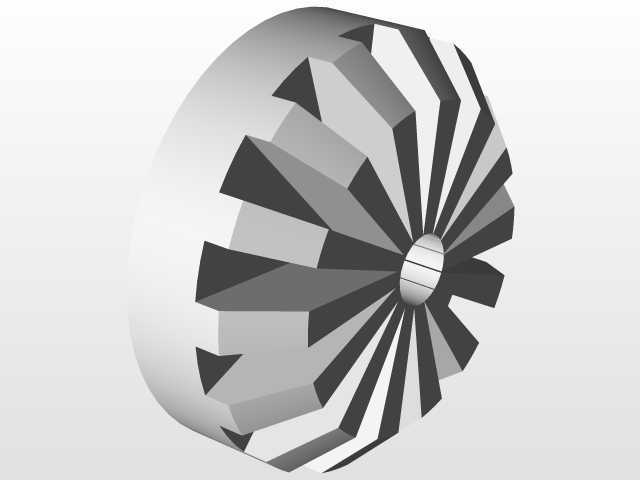

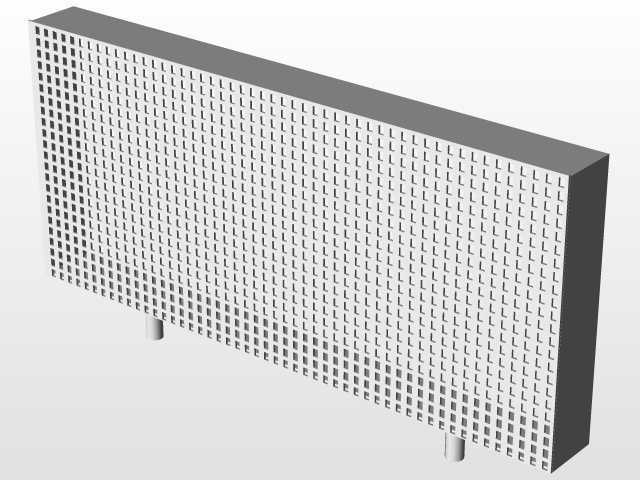

　　不需要探身到设备结构内部，操作安全距离符合车间作业的人机工程要求。核心过滤单元采用板框式滤层结构，滤板上均匀排布的通流孔在保证通流面积的同时，能给滤布提供均匀的支撑力，避免进料压力过大时滤布被压破漏渣，滤板通过上部的三根导向立柱定位，压紧机构采用手动螺旋压紧结构，不需要外接气源、液压动力源，在没有配套动力的临时作业点也能完成滤板的压紧与松开，更换不同精度的滤布就能适配不同的过滤工况，从100目粗滤到500目精滤都能覆盖，滤后的清液从侧部的出液口排出，截留的滤渣在锥斗内沉积，打开锥斗底部的快开排渣口就能快速清渣，不需要拆解整个过滤单元。设备侧部集成的圆柱形储液腔，既可以作为待过滤介质的暂存缓冲腔，避免进料压力波动直接冲击滤层，

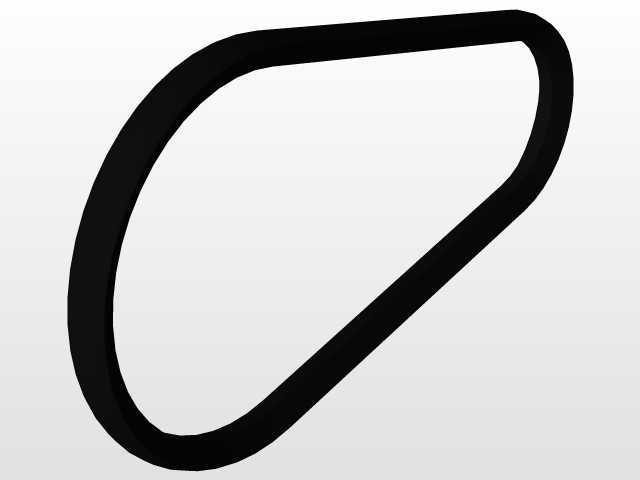

　　也能作为过滤后清液的中转储腔，腔体内预留了泵组安装位，配套的带轮传动结构可以直接对接车间内的通用电机，不需要定制专用传动组件，皮带传动的结构本身具备过载打滑的保护特性，一旦滤层堵塞导致腔体内压力超过阈值，皮带会自动打滑卸力，避免泵体过载烧毁或者滤板被压裂。从安装边界尺寸来看，设备整体宽度控制在0.8米以内，长度不超过1.2米，推行时可以顺利通过车间0.9米宽的标准消防通道、普通车间门洞，不需要拆解设备就能完成跨车间转场，设备最高点距离地面1.5米，操作人员站在地面就能完成上部压紧机构的操作，不需要额外配置登高梯，机架底部距离地面的高度留足了100mm的间隙，日常清理地面卫生、冲洗设备底部积渣时不会有清洁死角，

　　也能避免地面积水浸泡机架底部导致焊接部位锈蚀。在结构设计的细节上，所有与介质接触的部位都做了圆弧过渡处理，没有直角积渣的死角，焊接部位全部做了连续满焊后打磨处理，避免出现缝隙藏渣、焊缝渗漏的问题，机架的方管型材选型经过刚度校核，满载状态下机架上部悬臂的变形量控制在1mm以内，不会因为长期受力出现滤板错位、密封面漏液的问题，滤板的导向立柱采用不锈钢光轴材质，表面粗糙度达到Ra0.8，滤板沿立柱滑动时不会出现卡滞，长期使用也不会因为锈蚀导致滤板拆装困难。这款设备的结构没有采用复杂的电控元件、精密传感部件，所有零部件都是工业领域通用的标准件，后期维护时不需要找原厂采购专用配件，在本地五金市场就能配齐替换件，非常适合分散式、小规模的工业过滤加工作业场景，不管是作为临时作业的移动过滤单元，还是小型生产作坊的主力过滤设备，都能适配对应的使用需求，建模过程中所有配合部位都留足了安装公差，焊接结构的焊接收缩量也提前做了补偿，按照图纸加工焊接后不需要大量的二次修配就能完成整机组装。
