小型商用螺旋式油料压榨设备结构设计

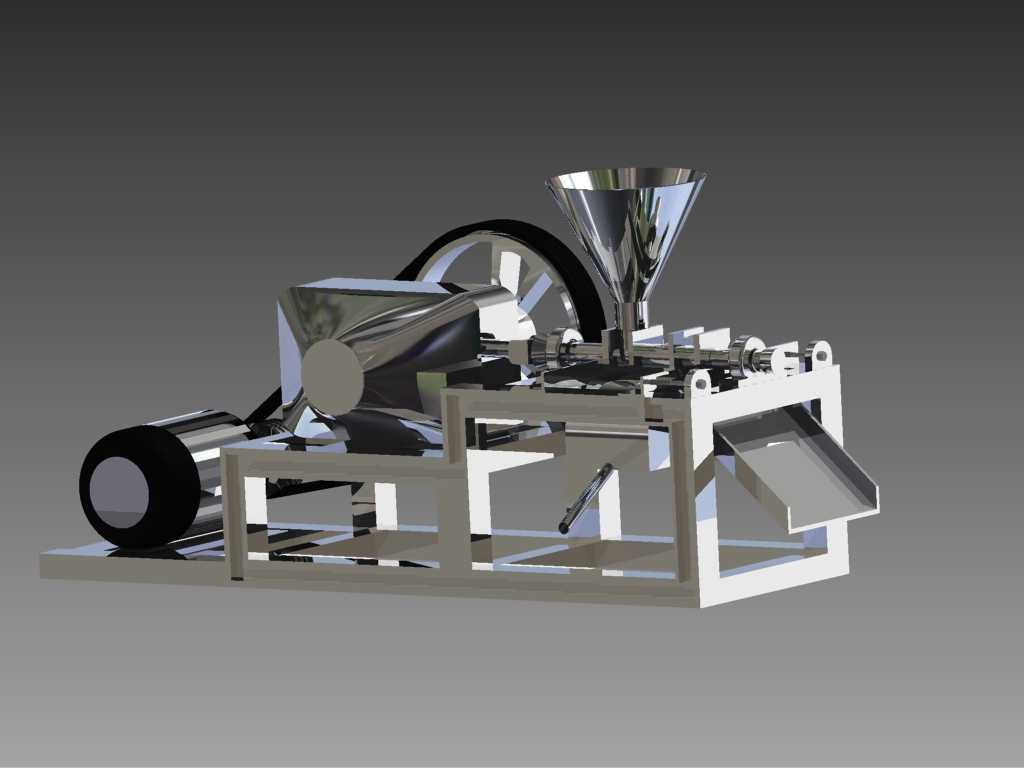

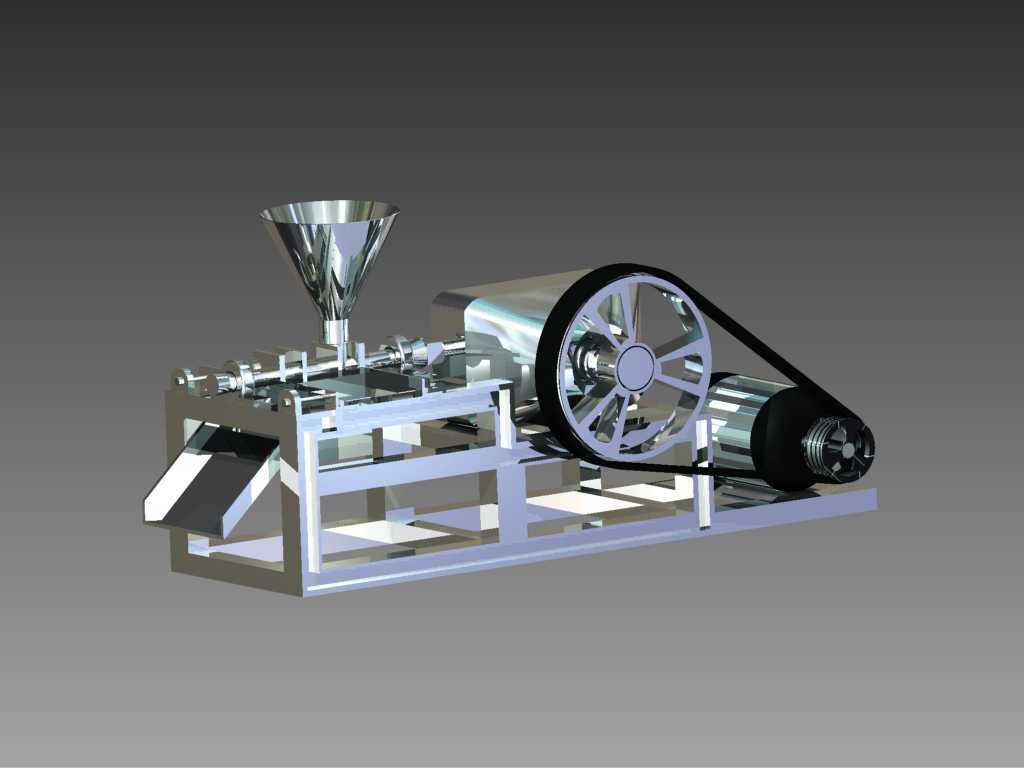

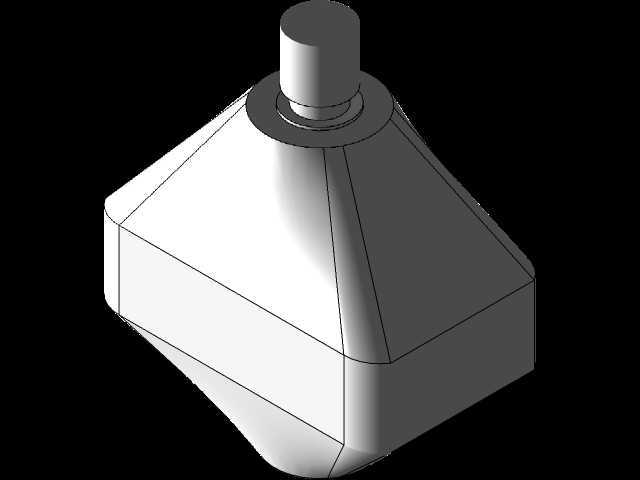

　　这套螺旋式油料压榨设备的三维结构，主要面向中小型油料加工坊、乡村粮油加工点、小型食用油生产作坊的作业场景设计，可完成花生、菜籽、芝麻、葵花籽等常见油料作物的连续压榨取油作业，替代传统人力夯榨、低效液压间歇压榨的老旧作业模式，适配日处理量1-3吨级的小规模加工产能需求，兼顾固定作坊安装与流动加工车载搭载的使用需求。从功能实现逻辑来看，设备核心压榨单元采用变径变螺距螺旋轴搭配条形筛笼的结构组合，进料端的锥形料斗可承接预处理后的油料物料，依靠螺旋轴的旋转推送将物料向出料端输送，过程中螺旋轴与筛笼的间隙逐步缩小，对物料形成持续递增的挤压力，迫使油料细胞破裂释放油脂，析出的油脂通过筛笼的条形缝隙汇入下部集油槽，

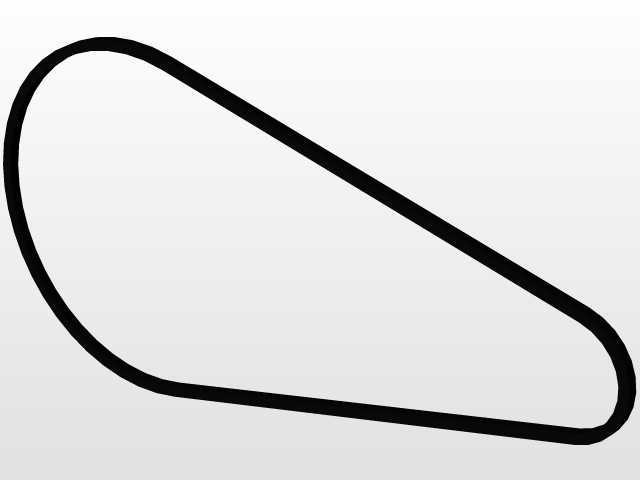

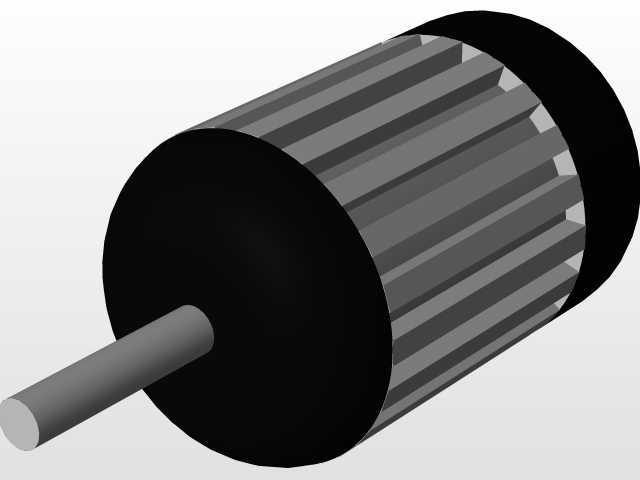

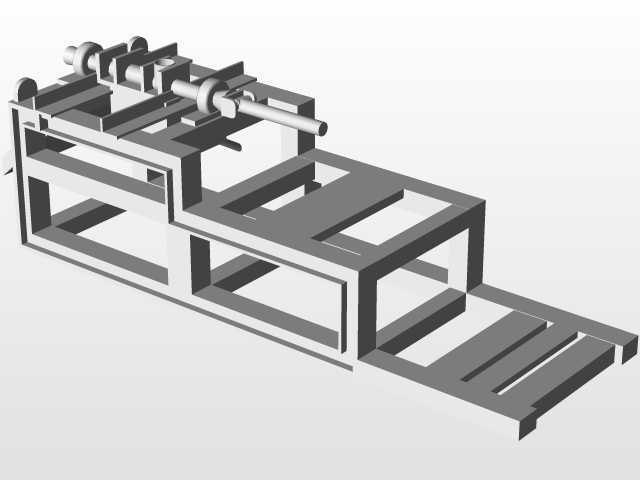

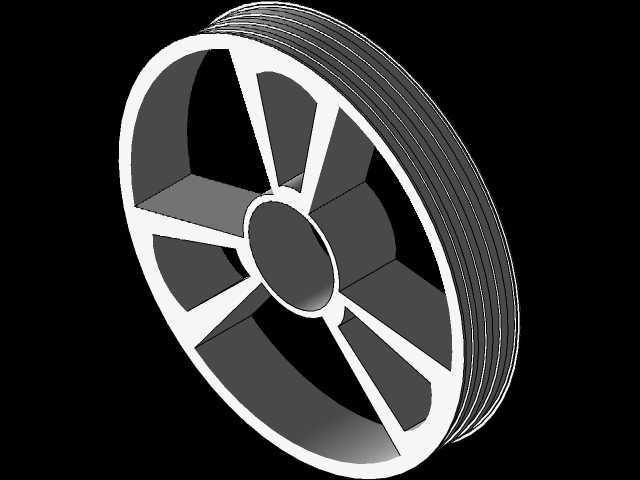

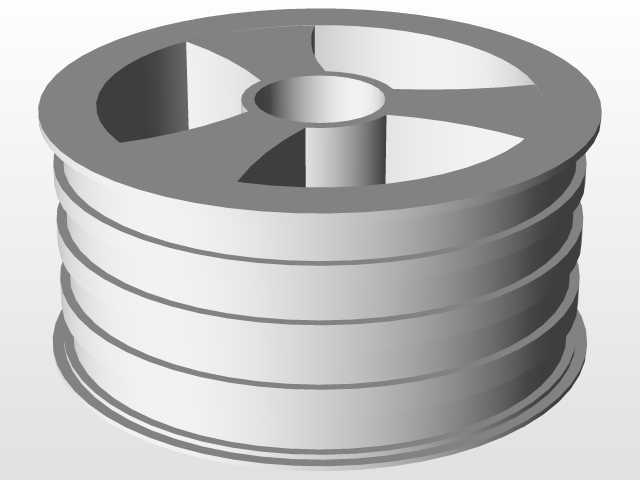

　　压榨后的饼粕则从出料端的调压间隙处连续排出，实现进料、压榨、出油、出粕的全流程连续作业，无需人工中途卸料、施压，单人即可完成整套设备的操作值守。设计过程中优先考虑了设备的拆装维护便利性，筛笼采用分段式哈夫结构，通过快拆压环与机架连接，日常清理筛缝残留饼粕、更换磨损螺旋叶片时，无需整体拆解机架即可完成作业；传动端采用皮带轮搭配减速机构的布局，大直径飞轮可储存旋转动能，抵消压榨过程中物料硬度波动带来的载荷冲击，避免电机因瞬时过载出现堵转、烧损问题，同时皮带传动可起到过载缓冲作用，当物料中混入硬质异物导致载荷骤增时，皮带可出现打滑保护核心传动部件不受损坏。机架部分采用矩形钢管焊接成型，整体为落地式安装结构，底部预留四个地脚螺栓安装孔，

　　安装时需保证设备水平度偏差不超过1.5mm/m，避免螺旋轴长期偏载运行出现轴瓦磨损、轴体弯曲问题；设备整体横向安装边界长度约1800mm，宽度约650mm，进料口顶部距安装地面高度约1400mm，适配常规人工倒料、小型提升机上料的作业高度，无需额外搭建过高的上料平台，降低安装配套成本。出料端设置了可调节的饼厚控制机构，通过旋转调压手轮改变出料堵头与出饼口的间隙，可适配不同含油率油料的压榨需求：压榨高含油率的芝麻、菜籽时，适当缩小出饼间隙提高压榨压力，提升出油率；压榨低含油率的大豆、棉籽时，适当放大间隙避免压榨过度导致饼粕过碎混入油中。设备的接油槽采用倾斜式设计，槽体向出油口方向设置3°的倾斜角度，可保证析出的油脂自流汇集到出油口，

　　避免槽内积油出现氧化变质问题；出粕端设置倾斜导料板，可将排出的饼粕直接导入接料容器，无需人工额外清理落料。从结构建模的细节来看，所有转动配合部位均设置了注油孔，日常维护时可直接通过注油孔加注润滑脂，无需拆解轴承端盖；传动部位的皮带轮外侧预留了安全防护罩的安装位，实际投产时加装防护罩可避免衣物、工具卷入传动部件，满足加工设备的安全作业要求。整套设备的结构布局紧凑，没有冗余的外凸部件，既可以固定安装在作坊内长期作业，也可以固定在小型货车车厢内开展流动加工服务，适配乡村地区上门加工油料的使用场景，设备整体重量控制在合理区间，无需重型吊装设备，3-4人即可完成移位、安装作业，降低了中小经营者的设备投入门槛。
