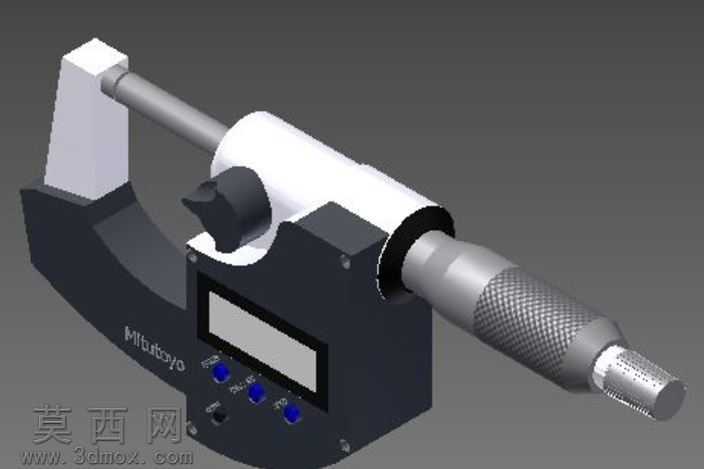

三丰数显外径千分尺高精度三维建模

本作品为三丰品牌数显外径千分尺的三维参数化建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了这款精密测量工具的全部结构细节。建模阶段首先梳理千分尺的整体装配逻辑，将模型拆分为尺架、测砧、测微螺杆、锁紧装置、数显模块、棘轮测力装置、隔热护板几个独立子部件，分别完成单体建模后再进行装配约束，确保各部件的相对位置、运动行程完全符合真实千分尺的机械特性。材质渲染阶段针对不同部件的物理属性做了区分处理：尺架部分采用哑光黑色烤漆金属材质，还原铸铁基材表面的喷塑质感，边缘做细微的倒角高光处理体现金属件的加工精度；测微螺杆采用高抛光合金工具钢材质，表面做金属拉丝纹理搭配镀铬层的高反光效果，螺纹段的滚花防滑部位通过凹凸纹理贴图还原细密的网格防滑纹路，触感真实；数显模块的显示屏采用半透明哑光塑料材质，模拟LCD屏幕的低反光特性，周边的操作按钮采用深蓝色软胶材质，和黑色尺架形成清晰的视觉区分；固定测砧与测微螺杆的测量端面做超高平整度的镜面金属处理，体现测量面的高精度加工要求；锁紧扳手采用黑色硬质塑料材质，边缘做圆角过渡符合人体工学设计。结构设计上完整还原了千分尺的精密传动逻辑，测微螺杆的螺距参数按照真实千分尺0.5mm的导程设置，棘轮装置的棘爪结构做了细节刻画，能够直观展示恒力测力的工作原理，数显模块的按键排布、屏幕边框的密封结构都做了1:1还原，尺架上的品牌标识通过浮雕贴图实现，避免了平面贴图的失真感。建模过程中对所有活动部件做了运动间隙的预留，既保证装配结构的严谨性，也能直观展示千分尺的测量动作流程，可用于测量工具原理教学、产品展示、工装场景搭建等多种用途，模型的细节精度能够满足近距离渲染、结构拆解演示的使用需求。
