汽车转向节联合结构三维设计模型

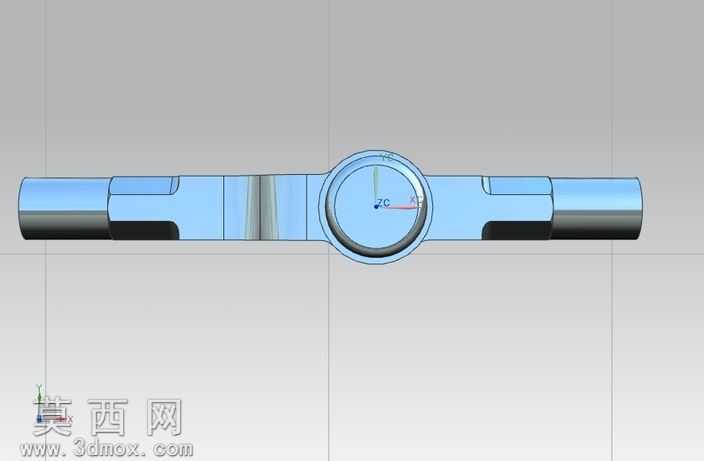

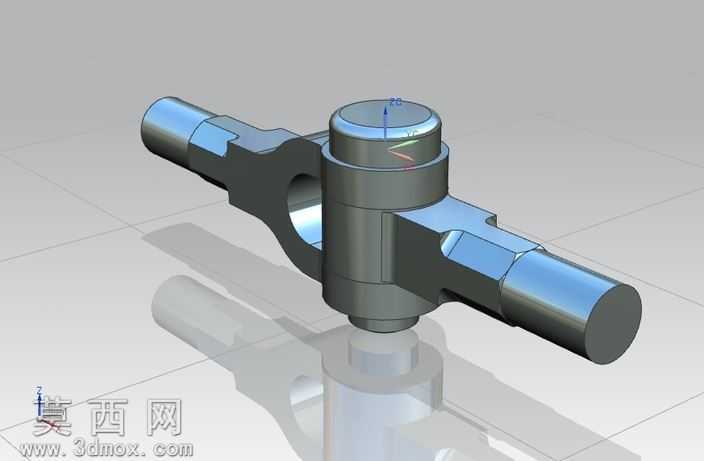

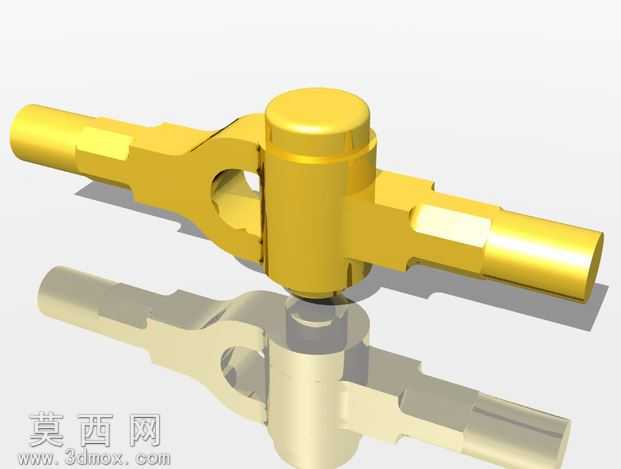

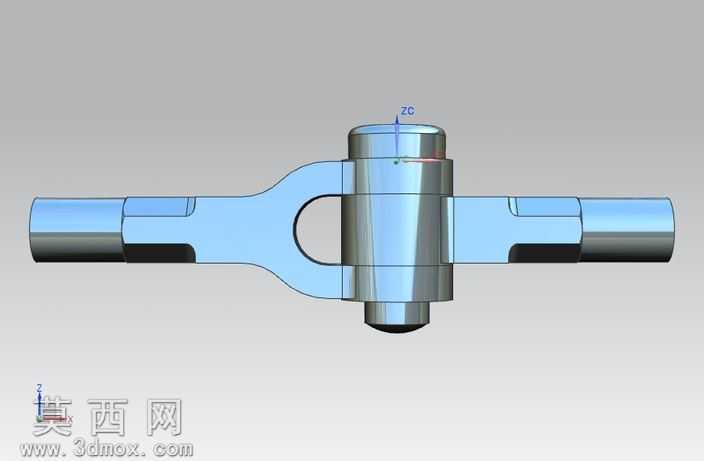

本模型为汽车转向系统核心部件转向节联合结构，采用NX三维软件完成全参数化建模，建模过程严格遵循机械设计规范与零件实际加工逻辑，从基础草绘截面出发，通过拉伸、旋转、布尔运算、倒角倒圆等基础特征命令搭建主体框架，针对两侧销轴、中部轴套、连接臂等不同功能区域，分别采用精准的尺寸约束与几何约束，确保各部位形位公差符合实际使用要求。模型渲染阶段采用金属材质赋予方案，主体结构选用调质合金钢材质表现，通过调整材质粗糙度、金属度、环境反射参数，还原零件机加工后的金属光泽与表面质感，销轴部位做高光处理体现轴类零件的磨削加工面效果，中部连接臂保留细微的材质纹理区分铸造基体与机加工面的差异，搭配柔和的工作室环境光与定向补光，清晰呈现零件的结构层次与轮廓边界，避免阴影遮挡关键结构细节。结构设计上，该转向节联合采用十字轴式万向衔接结构，中部为贯通式轴套基座，两侧对称伸出同轴销轴用于连接转向节臂，顶部设置定位轴台用于匹配转向主销安装位，各连接过渡位置均设计有应力释放圆角，避免应力集中导致的部件失效，结合指骨关节设计的力学参考标准，模型在结构设计阶段充分考量了载荷工况：拉应力、压应力、剪切应力均按照实际使用场景的力学参数做结构强度匹配，预留足够的安全系数冗余，确保部件在承受交变载荷、冲击载荷时的结构可靠性。建模过程中对零件的装配配合面做了单独的特征处理，所有安装孔位、配合轴径的尺寸均按照互换性要求设置公差带，既保证三维模型的结构完整性，也为后续的工程图导出、仿真分析、数控加工编程提供精准的模型基础，整体模型无冗余特征、无破面、无几何错误，各部件结构逻辑清晰，可直接用于转向系统的结构验证、装配干涉检查以及教学演示场景。
