19寸汽车合金轮毂带刹车轮胎组件设计

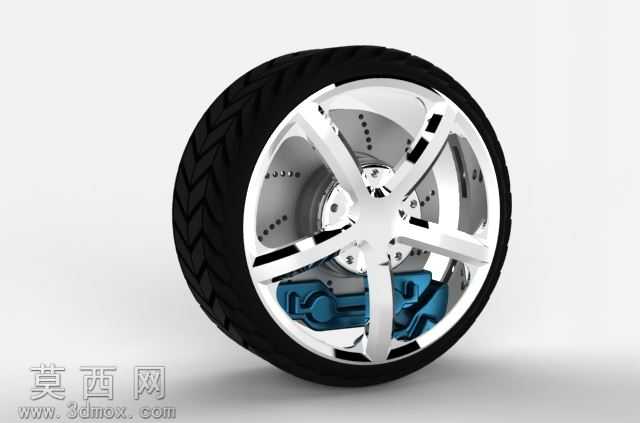

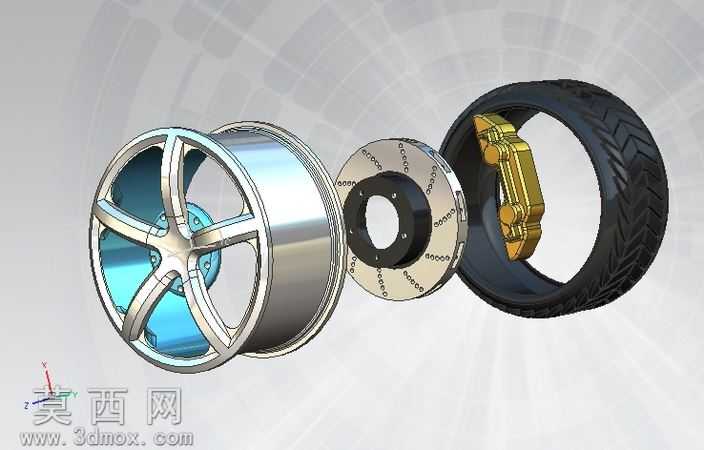

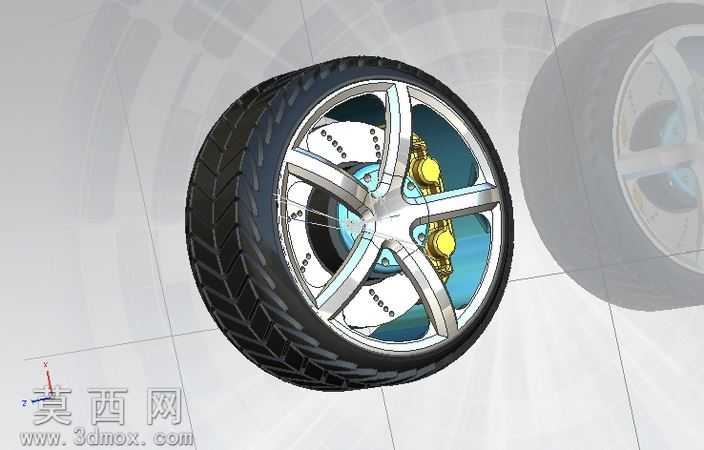

该作品为19寸汽车轮组完整装配三维模型，涵盖合金轮毂、通风制动盘、双活塞刹车卡钳、配套轮胎四个核心部件，建模过程严格遵循实车部件尺寸规范，轮胎宽度设定为220毫米，车轮整体尺寸匹配220/35ZR19规格参数，还原民用乘用车高性能轮组的真实装配逻辑。建模阶段采用参数化设计思路，轮毂部分以多辐条轻量化结构为核心，先绘制辐条截面轮廓通过旋转、阵列命令生成基础轮辋形态，再对辐条做曲面倒角、减重槽切削处理，还原合金轮毂的金属切削质感与空气动力学造型特征；轮毂中心预留轴头安装孔、螺栓孔位，严格匹配实车装配的公差基准。制动盘采用通风盘结构设计，建模时拆分内外摩擦盘与中间通风筋结构，表面绘制钻孔、划线纹理还原高性能刹车盘的散热结构特征，中心定位孔、安装螺栓孔与轮毂安装位完全对齐，保证装配关系准确。刹车卡钳为双活塞ABS系统配套结构，建模时还原卡钳壳体、活塞、刹车片的分层结构，金色外观材质区分卡钳的金属锻造质感，卡钳安装位与制动盘、转向节的相对位置经过校准，符合实车制动系统的布局逻辑。轮胎部分通过曲面扫描生成胎体基础形态，表面绘制不对称导向胎纹，还原民用运动轮胎的排水、抓地纹理特征，胎侧标注规格参数区域做浮雕效果处理，还原真实轮胎的标识细节。材质渲染阶段，轮毂采用抛光镀铬合金材质，调整反射参数呈现金属高光与环境反射效果，制动盘采用灰铸铁哑光金属材质，表面做轻微做旧质感还原刹车盘使用后的摩擦痕迹，刹车卡钳采用阳极氧化金色金属材质，轮胎采用哑光黑色橡胶材质，调整粗糙度参数还原橡胶的漫反射质感，各部件装配间隙经过校准，爆炸视图呈现清晰的部件拆分关系，完整展示轮组从轮胎到刹车系统的全部结构组成，可用于汽车底盘结构教学、轮组改装方案演示、制动系统原理展示等场景。
