双A臂悬架带盘式制动器车轮总成设计

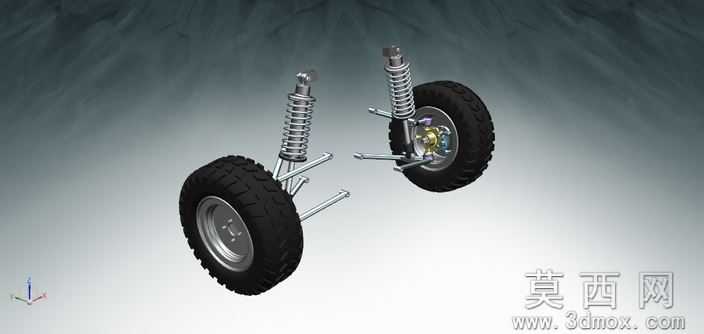

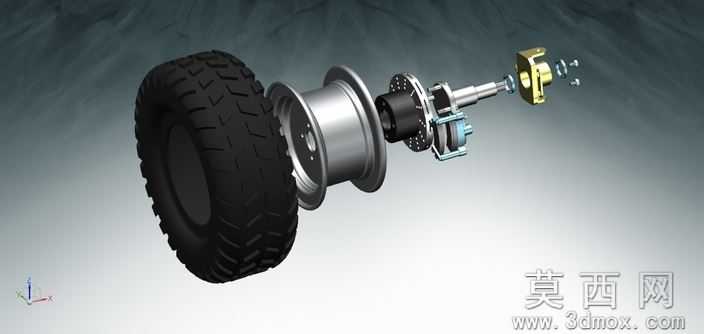

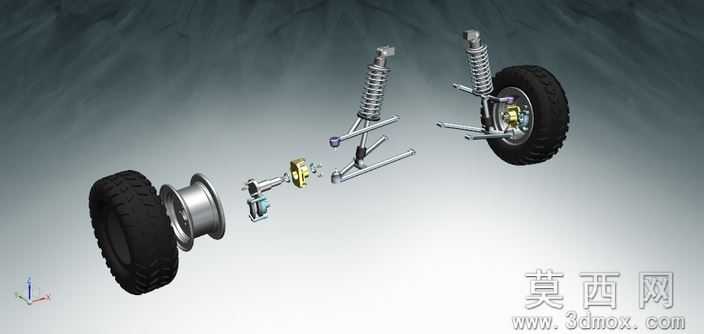

本模型为不等非平行双A臂结构的悬架与车轮总成，集成盘式制动系统，建模过程遵循汽车底盘正向设计逻辑，首先完成上下控制臂、转向节、减震器总成、轮毂轮辋、制动盘与制动卡钳等核心零件的独立建模，通过装配约束完成各部件的运动副定义，还原悬架跳动与转向的真实运动关系，建模过程中对球铰、衬套等连接部位做了结构简化，保留核心装配特征与运动干涉校验空间。

参数设计层面严格匹配小型乘用车辆底盘性能指标，减震弹簧长度设定为250mm，弹簧阻尼器总长度395mm，最大允许行程80mm，弹簧最大工作行程92mm，弹簧平均圈径100mm、钢丝直径12mm，弹簧刚度设定为32N/mm，匹配整车偏频设计要求；制动系统采用盘式结构，制动盘外部直径200mm、内直径127mm、盘体厚度10mm，制动钳活塞直径20mm，摩擦片摩擦系数设定为0.25，经核算45km/h时速下制动距离为17.5m，对应制动力输出1610N，满足常规乘用车制动性能要求，轮胎与轮辋参数匹配常规小型车规格，轮辐结构做了写实化还原。

渲染材质层面针对不同零件做了差异化材质赋值，减震器活塞杆采用抛光金属材质，弹簧采用发黑弹簧钢材质，控制臂采用锻造铝合金哑光金属材质，轮胎采用黑色橡胶材质并还原胎面花纹细节，制动盘采用灰铸铁磨砂材质，制动卡钳采用金属烤漆材质，轮辋采用亮面铝合金材质，整体渲染效果还原真实底盘部件的视觉质感，背景采用渐变灰调突出模型主体结构。

结构原理上，不等长双A臂结构通过上下控制臂的长度差设计，实现车轮跳动时轮距、倾角参数的精准控制，兼顾行驶可靠性与轮胎接地性能，减震器与螺旋弹簧集成布置，承担路面冲击过滤与车身支撑作用，盘式制动器通过制动卡钳夹紧制动盘产生摩擦力矩，实现车轮减速与驻车功能，各部件连接点位置经过运动校核，避免跳动与转向过程中出现结构干涉。

软件兼容层面，模型提供NX、STEP、IGES等通用三维格式，可兼容SolidWorks、UG NX、Creo、CATIA等主流三维设计软件，不同格式保留完整装配结构与零件特征，导入后可直接进行运动仿真、有限元分析等二次开发操作，无需重新修复破面或定义装配关系。

研发教学应用层面，该模型可作为汽车底盘设计课程的教学案例，帮助学习者理解双A臂悬架的结构组成与运动原理，也可作为大学生方程式赛车、低速电动车底盘开发的参考原型，通过修改硬点参数、弹性元件参数即可适配不同车型的底盘设计需求，同时可用于制动系统性能匹配、悬架K&C特性仿真分析的基础模型，缩短底盘研发初期的建模周期。
