90kN载荷科特联合轴类机械零件设计

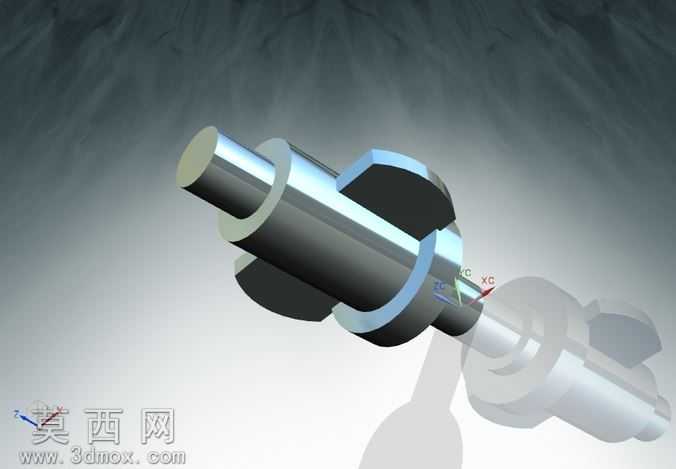

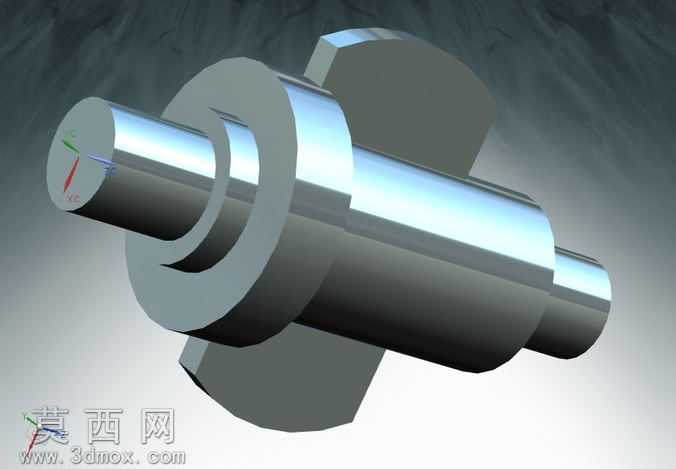

本作品为针对90kN额定载荷设计的轴类传动零件，采用NX三维软件完成全参数化建模流程，建模阶段严格遵循机械设计规范，从轴段直径递推、轴肩定位结构、中部异形连接凸台的尺寸约束出发，通过草图绘制、回转特征生成主体轴身，再通过拉伸、布尔运算完成中部非圆连接结构的构建，所有倒角、退刀槽等工艺结构均按照机械加工标准预留尺寸，避免建模阶段出现工艺不可实现的锐角、干涉结构。渲染阶段采用金属镀铬材质参数，调整环境光反射率、粗糙度参数还原金属机加工零件的表面质感，通过三点布光方案突出轴肩台阶、中部凸台的结构轮廓，清晰展示各轴段的直径差与装配定位关系，渲染视角选取斜向等轴测角度，可同时观察轴端基准标识、轴身阶梯结构与中部连接块的形态。设计阶段以310MPa屈服强度为核心材料参数，按照安全系数FOS6的要求完成强度校核计算，通过轴径计算公式反推各受力段的最小轴径，确保在90kN额定载荷下零件的最大应力远低于材料许用应力，避免出现塑性变形、断裂失效风险；结构设计上采用阶梯轴布局，通过不同直径的轴段实现传动件、支撑件的轴向定位，中部异形凸台用于传递扭矩、实现与配套部件的周向固定，各轴段的长度尺寸匹配标准轴承、传动轮的装配宽度要求，轴端预留的基准标识用于加工阶段的定位找正，整体结构兼顾力学性能要求与装配工艺性，可直接用于后续的工程图导出、数控加工编程或有限元仿真分析，模型包含的STEP、IGES通用格式文件可适配多数三维CAD软件的导入编辑需求，方便设计人员在此基础上完成配套组件的协同设计。
