磁悬浮原理演示实验装置结构设计

　　这套磁悬浮结构的设计初衷，是为物理实验、原理展示场景提供可直接落地的实体验证载体，目前在高校物理实验室、科技馆互动展项、工业磁力技术预研场景中都有适配空间。不同于市面上仅做外观示意的磁悬浮摆件，这套结构在设计阶段就完全围绕实际运行的稳定性做考量，所有部件的配合公差都经过实际装配验证，可直接实现稳定的无接触悬浮效果，不会出现常见的悬浮偏移、跌落问题。

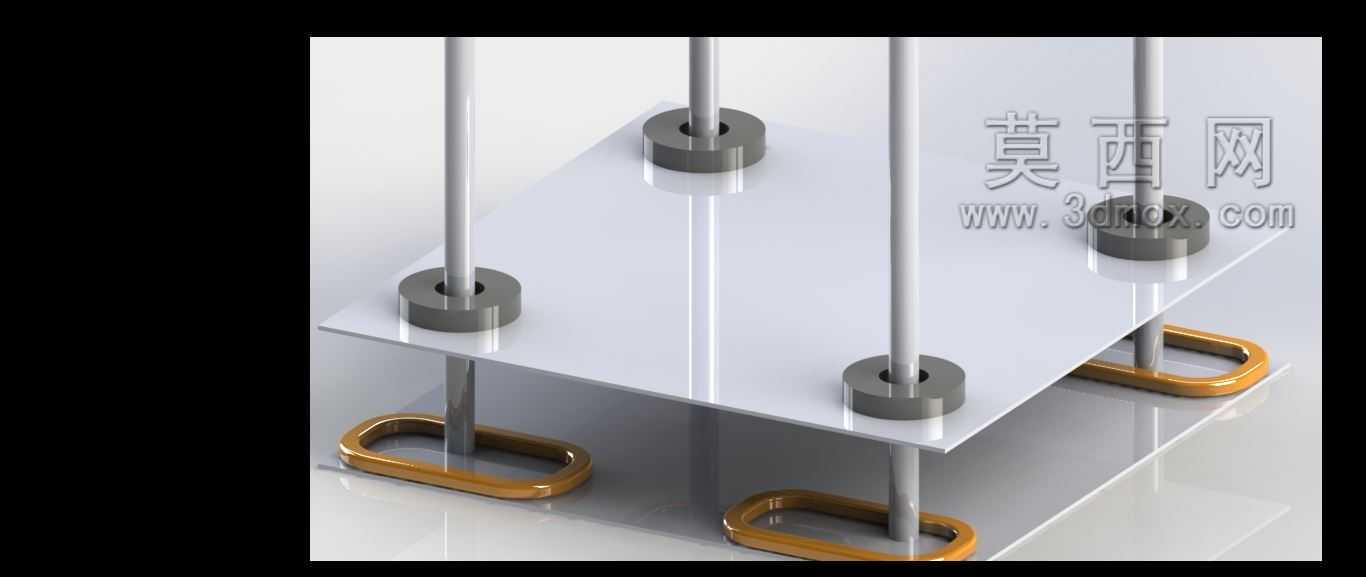

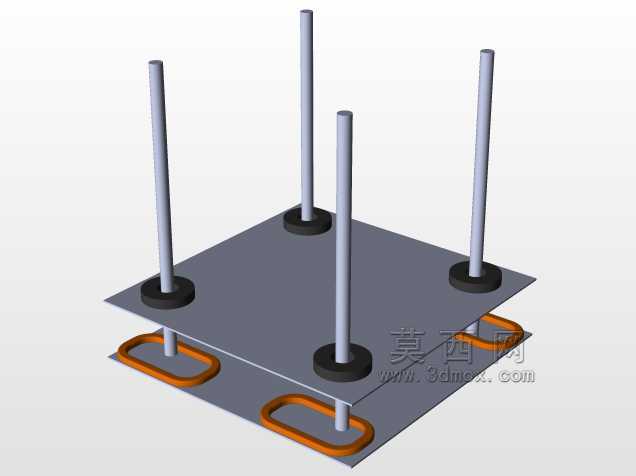

　　从结构组成来看，整套装置分为下层固定基座、中层悬浮承载板、垂直导向杆、环形磁体组件、底部限位提环几个核心部分。垂直导向杆采用光滑圆杆设计，表面做了低摩擦处理，主要作用是约束悬浮板的水平自由度，避免磁力作用下出现侧翻偏移，导向杆与悬浮板上的导套之间预留了0.2mm的配合间隙，既不会因为间隙过大出现晃动，也不会因为间隙过小产生摩擦阻力影响悬浮效果。环形磁体分为上下两组，分别固定在基座表面和悬浮板底面，同极相对布置产生向上的排斥力，磁体安装位置做了沉台设计，保证磁体端面与安装面完全贴合，避免磁体因为磁力吸附出现移位，同时沉台深度与磁体厚度一致，不会出现突出部分剐蹭对应部件。

　　设计过程中最先确定的是悬浮承载力参数，按照常规实验场景放置0.5kg以内展示件的需求，反向推导所需的磁斥力大小，选定对应牌号的永磁体参数，同时在结构中预留了电磁铁加装位，可根据需求替换为电磁控制模块，实现悬浮高度的主动调节，适配不同重量的承载需求。悬浮板采用平整的方形板材设计，表面平面度控制在0.1mm以内，保证放置展示物件时不会出现倾斜，板材边缘做了倒角处理，避免装配过程中划伤操作人员。底部的金属提环一方面作为装置的搬运结构，另一方面可作为配重调节的挂载点，当悬浮板重量偏轻导致悬浮高度过高时，可在提环上挂载对应重量的配重块，快速调整悬浮间隙到合理范围。

　　安装边界方面，整套装置的占地尺寸适配常规实验台摆放需求，不需要额外的固定结构，直接放置在水平台面上即可运行，安装时仅需保证基座处于水平状态，将悬浮板沿导向杆缓慢下放，感受到磁斥力的支撑作用后松开即可实现稳定悬浮，不需要复杂的调试步骤。导向杆的高度设计充分考虑了最大悬浮行程，即使在磁斥力最大的状态下，悬浮板也不会从导向杆顶端脱出，同时在导向杆顶端设置了限位挡圈，进一步提升运行的安全性。

　　在实际使用场景中，这套结构可直接作为磁悬浮技术的教学演示载体，直观展示同极相斥的磁力作用原理，也可作为小型磁悬浮输送线、磁悬浮减震结构的原理验证样机，帮助设计人员快速验证磁力布局的合理性，减少后续正式产品开发过程中的试错成本。结构中所有零部件都采用常见的标准型材与标准磁体加工，不需要定制特殊规格的部件，加工成本可控，装配流程简单，普通的机械加工车间即可完成全部部件的生产与组装。针对长期运行的需求，磁体表面做了防锈镀层处理，避免长期放置出现氧化影响磁力性能，导向杆表面的耐磨处理可保证上万次的悬浮升降操作不会出现明显磨损，维持稳定的配合精度。
