板载卧式直插直流电源插座结构设计

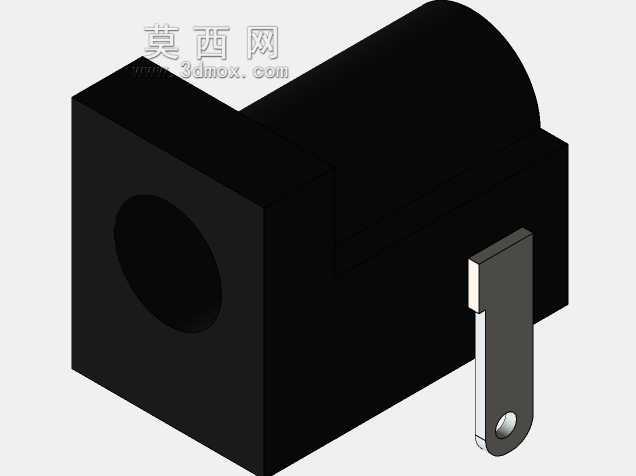

　　在消费电子、小型工控板卡、便携检测设备的板级电源接入环节，直插式直流插座是应用覆盖度极高的接插部件，这类部件的结构合理性直接决定了板卡供电的可靠性与整机装配的适配效率。本次设计的卧式直插直流插座，采用方块主体加圆柱插接腔的组合结构，主体基座采用耐高温绝缘工程塑料注塑成型，内部嵌装导电铜质接触弹片与引脚，兼顾绝缘防护与导电接触的稳定性。

　　从实际应用场景来看，这类插座主要适配外径5.5mm、内径2.1mm或2.5mm的标准直流公头，广泛用在路由器、小型交换机、开发板、手持检测仪器、桌面小型外设等需要外接低压直流供电的设备上，安装方式为PCB板直插焊接，卧式贴板的结构可以有效降低整机的纵向装配高度，适配薄型壳体的内部空间约束。

　　设计过程中首先要明确插接配合的公差边界，圆柱插接腔的内径尺寸需要与公头外径保持合理的间隙配合，间隙过小会导致公头插拔阻力过大，长期使用会磨损公头镀层，间隙过大则会出现接触松动、供电断续的问题，通常腔体内径公差控制在0到+0.05mm区间，既能保证插拔顺畅，又能让内部弹片与公头保持足够的接触压力。内部的接触弹片采用锡磷青铜材质冲压成型，弹片的弯折角度与接触凸点位置经过反复校核，保证公头插入后，正负极接触点的接触电阻稳定在毫欧级，避免大电流供电时出现接触点发热的问题。

　　外形尺寸方面，主体方块部分的长宽尺寸控制在适配常规PCB板焊盘间距的范围内，圆柱插接腔的伸出长度与设备壳体的开孔深度匹配，安装时插座的插接端面与壳体外表面基本齐平，不会出现公头插入后外露过长或者插不到位的情况。直插引脚的位置严格对应PCB板上的焊盘孔位，引脚直径与焊盘孔径保持0.2mm左右的插装间隙，既方便波峰焊时插件作业，又能保证焊锡充分浸润引脚，提升焊接强度。引脚的长度设计兼顾焊接工艺与剪脚工序要求，穿过PCB板后露出的长度控制在1.5mm到2mm之间，避免过长导致剪脚后残留锡渣影响板卡其他线路，也不会因为过短导致焊接强度不足。

　　从安装边界来看，卧式安装的结构要求PCB板在插座对应位置预留足够的贴板区域，插座下方不能布置过高的贴片元件，避免装配时出现干涉。插座两侧的空间需要预留至少1mm的余量，方便壳体定位筋的布置，同时也能避免插拔公头时应力集中导致插座开焊。插接腔的中心高度需要与壳体上的电源开孔中心严格对齐，偏差不能超过0.2mm，否则会出现公头插偏、磨损插接腔内壁的问题。

　　在结构强度设计上，基座的塑料壁厚控制在1.2mm以上，圆柱插接腔与方块主体的衔接位置做了加厚过渡处理，能够承受公头插拔时的侧向应力，避免长期插拔后衔接位置出现开裂。引脚与基座的嵌装位置做了防脱结构，引脚嵌入基座的部分设计有倒刺结构，注塑时塑料充分包裹倒刺，避免焊接或者插拔过程中引脚出现松动移位。内部弹片的固定方式采用基座卡槽嵌装，不需要额外的固定件，弹片装配后不会因为公头的反复插拔出现移位，保证长期使用的接触可靠性。

　　实际选型应用时，需要根据设备的供电电流参数选择对应弹片厚度的插座版本，大电流供电场景下需要适当增加弹片厚度，提升载流能力，同时引脚的焊盘尺寸需要适当加大，提升焊接点的载流能力与结构强度。对于有抗振动要求的工控类设备，还可以在插座与PCB板之间增加点胶加固工序，进一步提升插座的抗振动性能，避免设备在移动或者振动环境下出现焊点开裂、接触不良的问题。
