轮式吸附式爬壁作业移动载体结构

　　这款轮式爬壁作业载体，核心面向垂直壁面、弧面罐体的近距离作业场景，可搭载检测探头、喷涂模组、清洁刷头这类轻量化作业末端，替代人工完成高危壁面的巡检、维护、清洁类工作，常见应用场景包括大型储油罐壁面焊缝检测、高层建筑外墙清洗、船舶外板除锈巡检、风电塔筒表面检测这类人工作业风险高、作业效率低的工况。

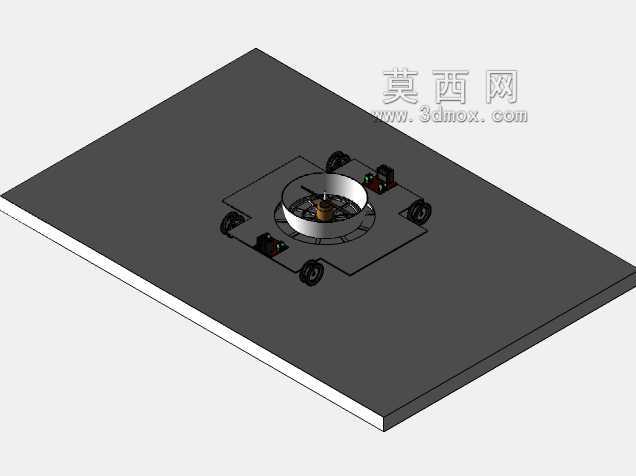

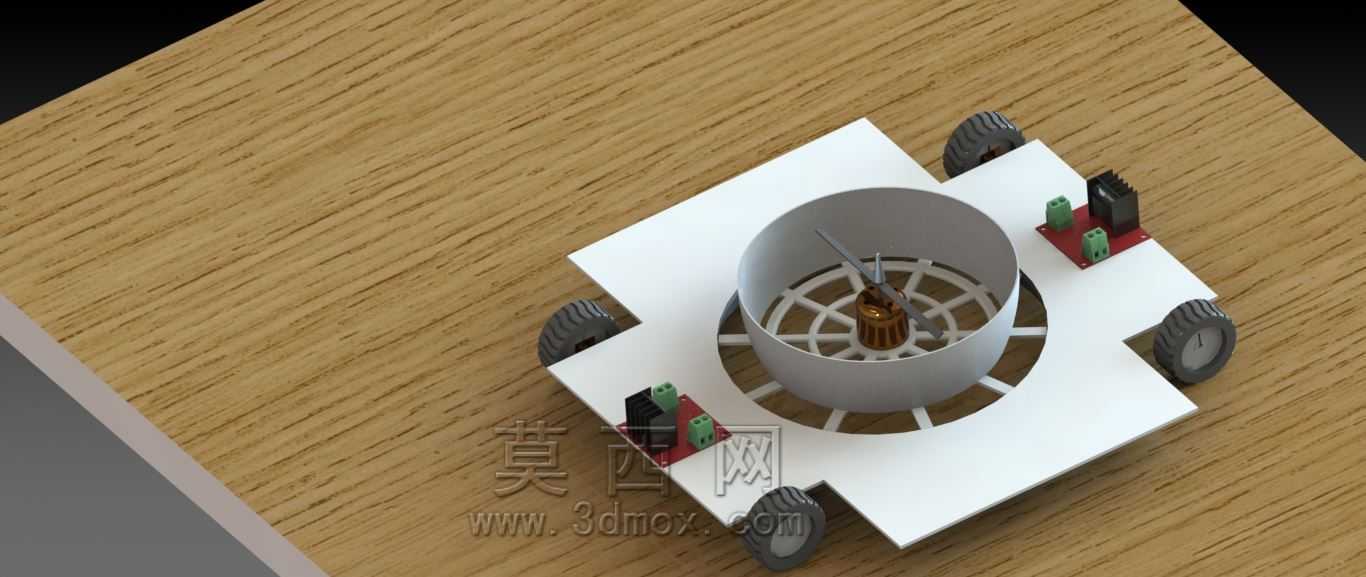

　　从结构设计逻辑来看，整机采用对称式十字形承载底板作为主安装基体，四个行走轮组分别布置在十字底板的四个延伸端，轮组轴线与底板平面保持垂直，确保行走轮能够始终贴合壁面，不会出现单侧轮悬空导致的附着力不足问题。中心位置预留的圆筒形安装腔，是核心的负压发生单元安装位，腔体内置的叶轮结构在驱动件带动下高速旋转，可在腔体与壁面之间形成稳定的负压差，为整机提供足够的壁面吸附力，避免设备在垂直壁面行走时出现滑落、倾覆的问题。腔体底部的辐条式支撑结构，既能够减少负压腔的漏气量，维持负压稳定性，又可以降低整机自重，减少行走轮的负载压力。

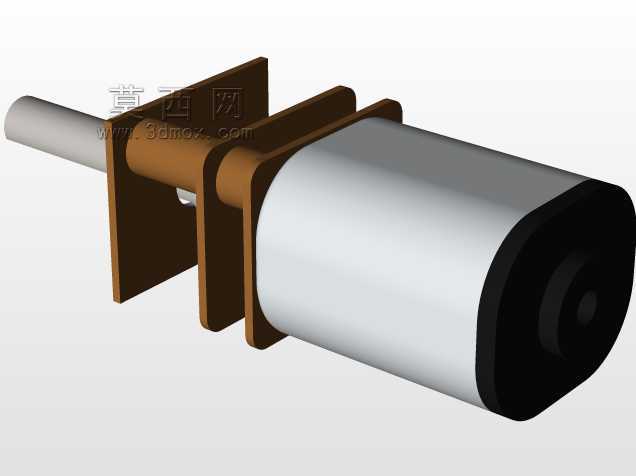

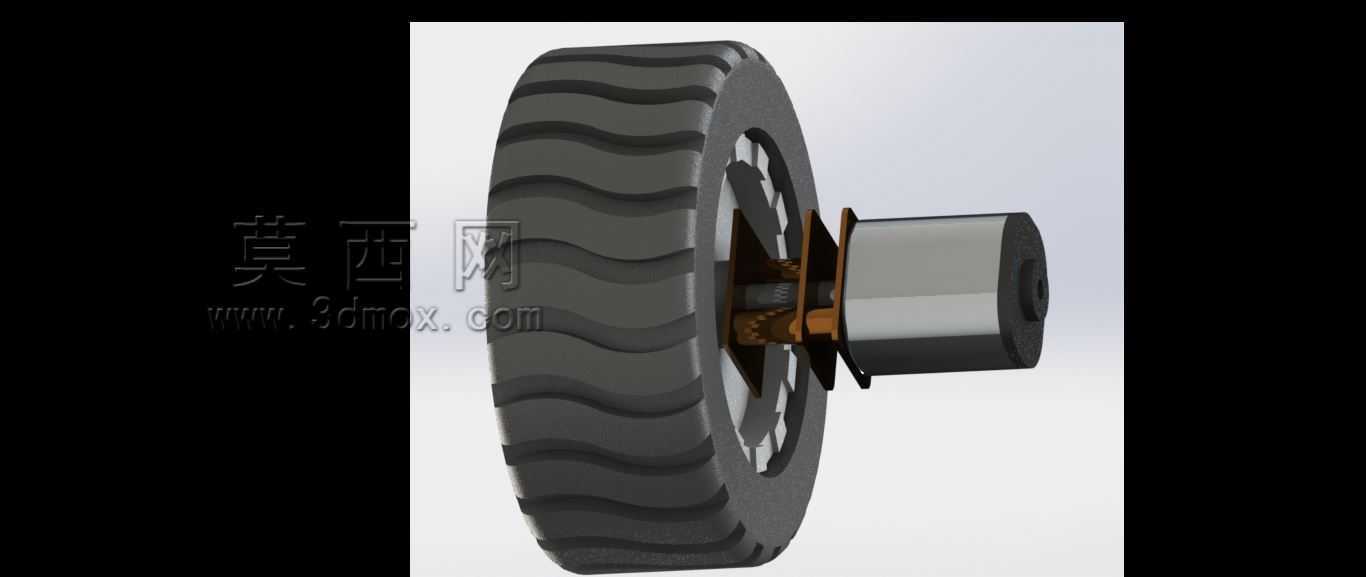

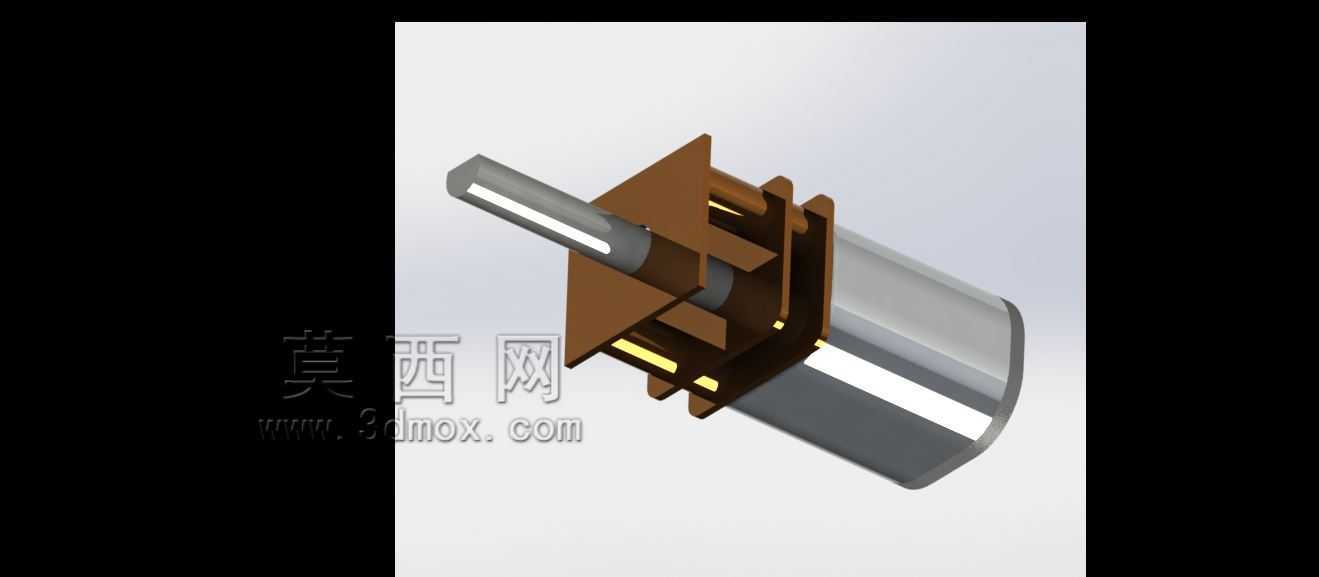

　　四个轮组均采用独立的模块化安装设计，每个轮组的安装座上预留了驱动电机、传动组件的安装位，可根据实际负载需求选择单轮独立驱动或者对角轮驱动的方案，轮体采用高摩擦系数的橡胶材质，既能够提升与壁面的摩擦力，又可以在一定程度上补偿壁面的微小凹凸不平，避免因壁面局部凸起导致轮体与壁面接触面积骤降，影响行走稳定性。底板上四个方向预留的矩形安装位，是驱动控制板、电源模块、传感单元的固定位置，所有电气元件均采用贴板安装的方式，尽可能降低整机的重心高度，提升壁面行走时的抗倾覆能力，避免重心过高导致设备在壁面转向或者跨越微小焊缝时出现侧翻。

　　从安装边界尺寸来看，整机的外轮廓尺寸控制在可适配常规壁面作业的范围，四个行走轮的轮距经过匹配设计，既能够保证足够的支撑跨度，提升行走稳定性，又不会因为跨度过大导致设备无法在小曲率弧面壁面上正常贴合。中心负压腔的直径经过流量匹配计算，在常规风机转速下可提供足够的吸附力，能够承载整机自重加上1kg以内的作业末端负载，满足多数轻量化壁面作业的载荷需求。负压腔与壁面的接触边缘预留了密封件安装槽，可加装毛刷或者柔性橡胶密封裙边，进一步降低负压泄漏量，提升吸附可靠性，即使在带有轻微灰尘、锈迹的壁面上，也能维持稳定的负压值，不会出现吸附力骤降的问题。

　　在功能实现层面，这款爬壁载体的行走控制逻辑可支持前进、后退、原地转向多个动作，轮组的转速差控制可实现小半径转向，能够在壁面灵活调整作业位置，不需要额外的转向机构，简化了整体结构，降低了故障概率。电气元件的布线全部沿底板的加强筋位置布置，预留了足够的走线空间，避免线缆与运动部件出现干涉，同时也方便后期的维护与元件更换。整体结构没有复杂的异形加工件，多数结构件可采用板材切割加工，加工成本低，装配难度小，适合作为通用型爬壁作业的基础载体，根据不同的作业需求更换对应的末端执行模块即可适配不同的作业场景，不需要对主体结构进行大幅改动。

　　设计过程中重点考虑了壁面作业的失效风险，通过对称式的结构布局将整机重心控制在负压腔的中心正上方位置，即使单个轮组遇到壁面凸起短暂悬空，剩余三个轮组加上负压吸附力也能够维持整机的稳定附着，不会出现滑落问题。轮组的悬挂行程预留了微小的浮动量，可自动补偿壁面的平面度误差，保证每个行走轮都能与壁面保持足够的正压力，提升行走过程的附着力稳定性。中心的叶轮驱动件采用竖直安装的方式，输出轴直接连接叶轮，减少了传动环节的功率损耗，提升负压发生效率，同时也降低了传动结构带来的振动，提升整机行走时的平稳性，避免振动过大导致负压腔密封失效。
