螺钉式双孔绿色接线端子结构设计

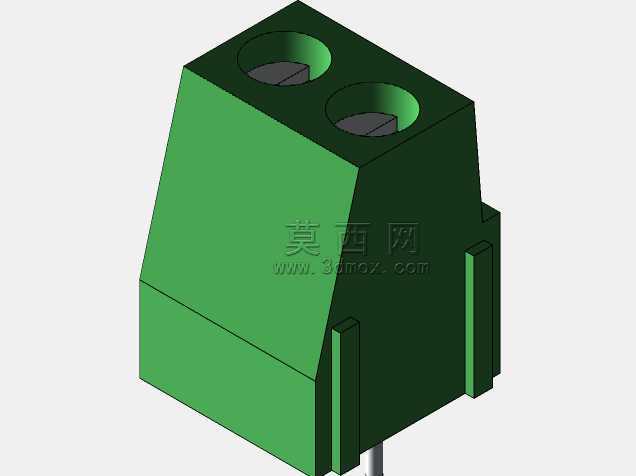

　　这款双孔接线端子的结构设计，核心围绕低压电气回路的导线可靠接续需求展开，日常在工控柜内部布线、小型电子设备电源进线、PCB板载信号转接、低压配电支路分线等场景中随处可见，是电气连接环节里最基础也最考验细节可靠性的基础连接件。从实际使用的痛点出发做结构优化，首先考虑的是现场接线的操作便利性，顶部两个内凹的螺钉过孔做了沉台导向设计，接线时螺丝刀无需精准对位就能顺利卡入螺钉槽，哪怕是柜内光线差、操作空间狭窄的工况下，也能快速完成导线锁紧操作，不会出现螺丝刀打滑刮伤端子外壳的问题。端子主体采用上窄下宽的梯台外形，并非随意的造型选择，一方面梯台的斜面可以给接线操作留出足够的手部操作空间，相邻端子并排安装时，不会因为侧壁垂直导致操作空间被挤压；

　　另一方面下部加宽的基座可以增大与安装面的接触面积，无论是焊板安装还是导轨卡扣安装，都能获得更稳定的固定强度，避免接线拧螺钉时端子出现歪斜偏移。基座两侧设计的竖向凸筋结构，一方面是作为多端子并排拼接时的定位限位结构，相邻端子拼接时凸筋与凹槽配合可以保证拼接后整体整齐无错位，不会出现端子间缝隙不均导致的绝缘距离不足问题；另一方面凸筋也加强了壳体的结构强度，在螺钉锁紧扭矩达到额定值时，壳体不会因为受力出现开裂变形，长期使用下的抗蠕变性能更优。从安装边界来看，这类端子的引脚间距符合常规PCB板的焊盘孔位标准，插脚长度刚好满足波峰焊的吃锡深度要求，焊接后引脚与焊盘的结合强度可以承受日常接线时的拉扯力，不会出现焊盘脱落的问题。

　　壳体的绝缘壁厚经过反复校核，在满足UL94V-0阻燃等级的材料厚度要求前提下，尽可能压缩整体外形尺寸，让单位长度内可以布置更多接线位，适配高密度布线的安装需求。内部的导电件采用铜质镀锡结构，压线部位设计成V型压线口，不管是单股硬导线还是多股软导线，锁紧时都能被均匀压紧，不会出现导线被压断或者接触不良的问题，额定载流量可以覆盖常规小功率电气回路的通流需求，接触电阻控制在极低水平，长期满负载运行时也不会出现异常发热的情况。在设计过程中还充分考虑了不同使用场景的适配性，比如针对有振动的设备使用场景，螺钉部位做了防脱设计，拧松到最大行程时螺钉不会从端子上脱落，避免现场接线时螺钉掉落丢失的问题；壳体的绿色配色是行业内通用的接线端子标识色，

　　现场布线时可以快速和其他类型的端子做区分，提升装配和后期维护的效率。端子的绝缘外壳选用的是耐温耐老化的工程塑料，可以适应工控柜内夏季高温、冬季低温的宽温域工作环境，长期使用不会出现壳体脆化、绝缘性能下降的问题。从实际选型的角度来看，这类双孔接线端子属于通用性极强的连接部件，不管是做新设备的电气设计，还是做旧设备的维修替换，都可以快速适配，不需要额外做安装孔位的修改，结构上的细节设计全部围绕现场使用的实际痛点展开，没有多余的冗余结构，每一处造型都对应着实际使用中的功能需求。
